新手请教artcam用灰度图做出来的刀路

qiankaimen

进入时就有设置尺寸，浮雕深度等你设没

来自安卓APP客户端

钢钢

图是没有问题，选图有问题，雕什么选什么图，雕牌牌选牌牌图，幅面小，有利于学习。去远一个细节一般的先练一下吧。
鸡鸡相片、雕刻参数都亮下看看。

来自安卓APP客户端

路过奈何桥

钢钢 发表于 2021-03-17 17:27
) t3 l6 ~* v  d4 ]+ X' u7 C图是没有问题，选图有问题，雕什么选什么图，雕牌牌选牌牌图，幅面小，有利于学习。去远一个细节一般的先练一下吧。
鸡鸡相片、雕刻参数都亮下看看。

: |/ b$ R8 Z/ j) N# V5 P4 b, L

来自安卓APP客户端

怡3979

这个主轴转速10000  你的进给单位是秒 所以到了mach3就是800*60=48000
3 j# D0 o$ G- ^7 D! V4 i' f

来自安卓APP客户端

钢钢

路过奈何桥 发表于 2021-03-17 17:45

你的雕刻设置参数问题太多了，都不是很好讲解了，我建议你去看看人家的帖子。
& m8 V( T+ p; }" S, P! X小浮雕的深度我们一般都是一次雕的，不分层。
- ?& {9 i! l  C# \行距我们一般会低于刀尖直径。

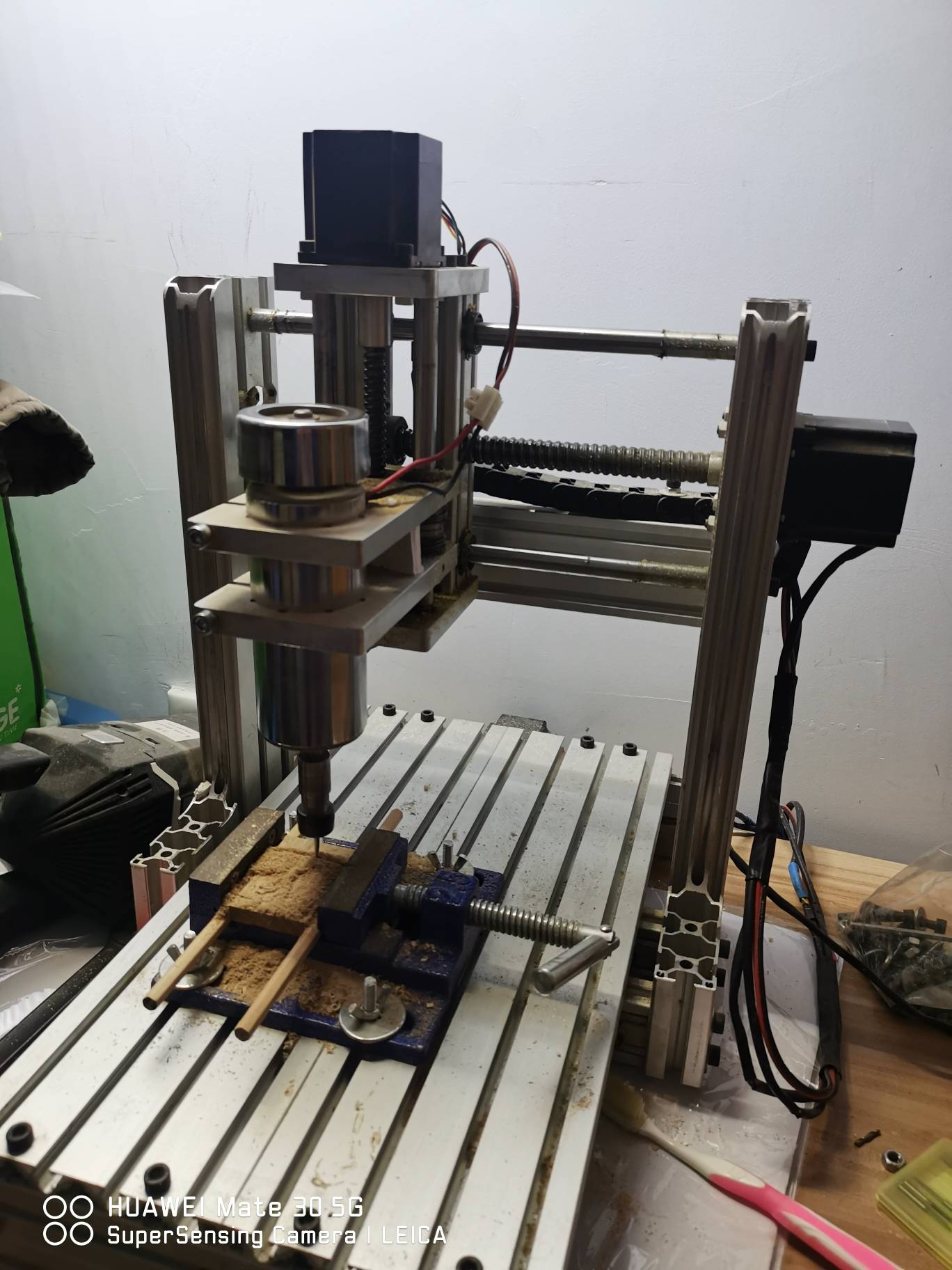

. ?+ z  k% w* d( r7 L* U你这个鸡鸡一般不用0.1刀尖直径的刀，机架震动太大，尖尖吃不住。
进给、下切速率单位错了，变成了按设置电机最高速率雕刻，要改为mm/分钟。
2 a+ J. z6 X! e. l选图问题上面我说过，找牌牌图，细节中等的，别任性。

来自安卓APP客户端

路过奈何桥

钢钢 发表于 2021-03-17 18:49
你的雕刻设置参数问题太多了，都不是很好讲解了，我建议你去看看人家的帖子。
小浮雕的深度我们一般都是一次雕的，不分层。
行距我们一般会低于刀尖直径。
  H3 a" q* X6 d8 z  J你这个鸡鸡一般不用0.1刀尖直径的刀，机架震动太大，尖尖吃不住。
进给、下切速率单位错了，变成了按设置电机最高速率雕刻，要改为mm/分钟。
选图问题上面我说过，找牌牌图，细节中等的，别任性。

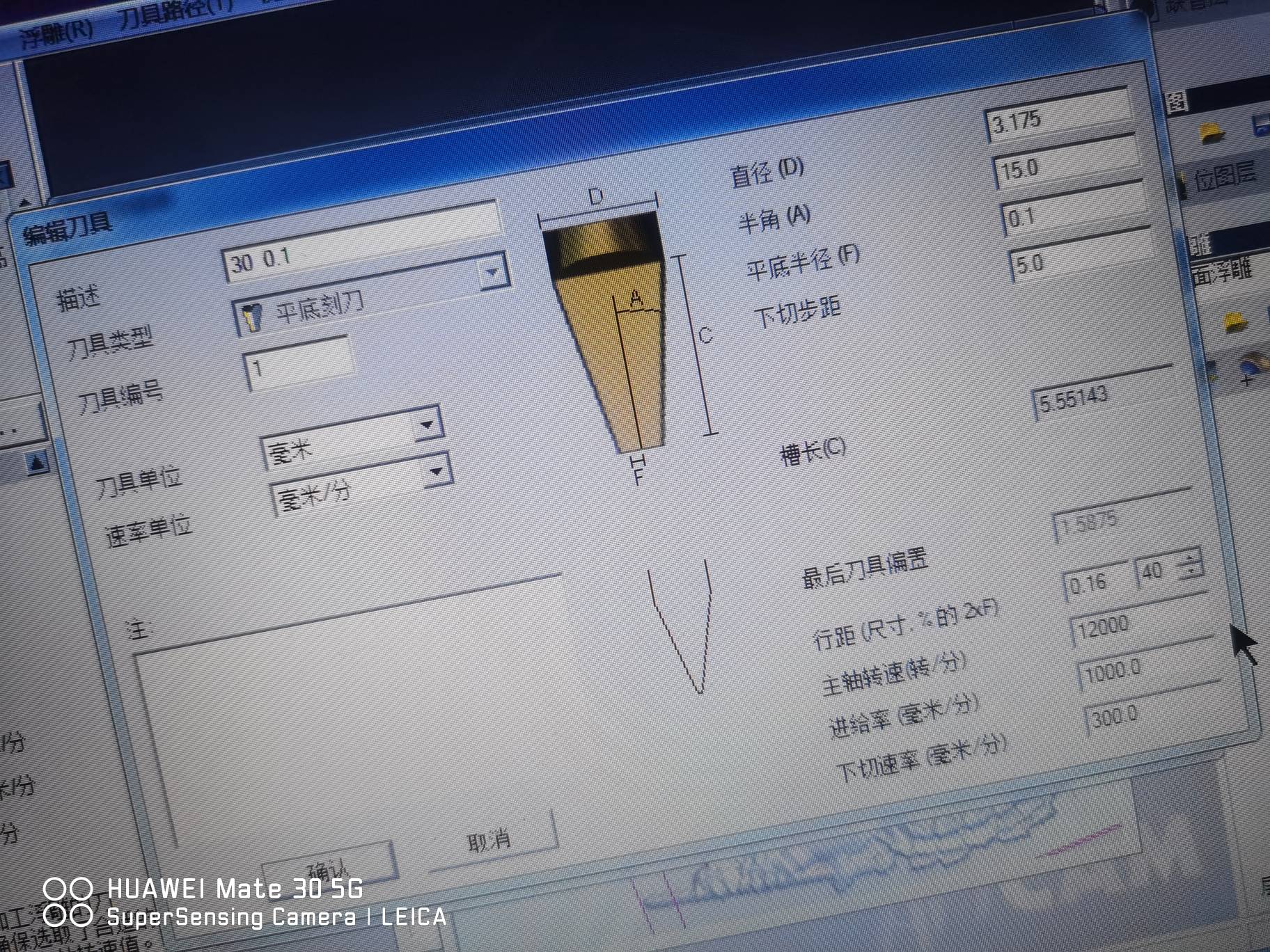

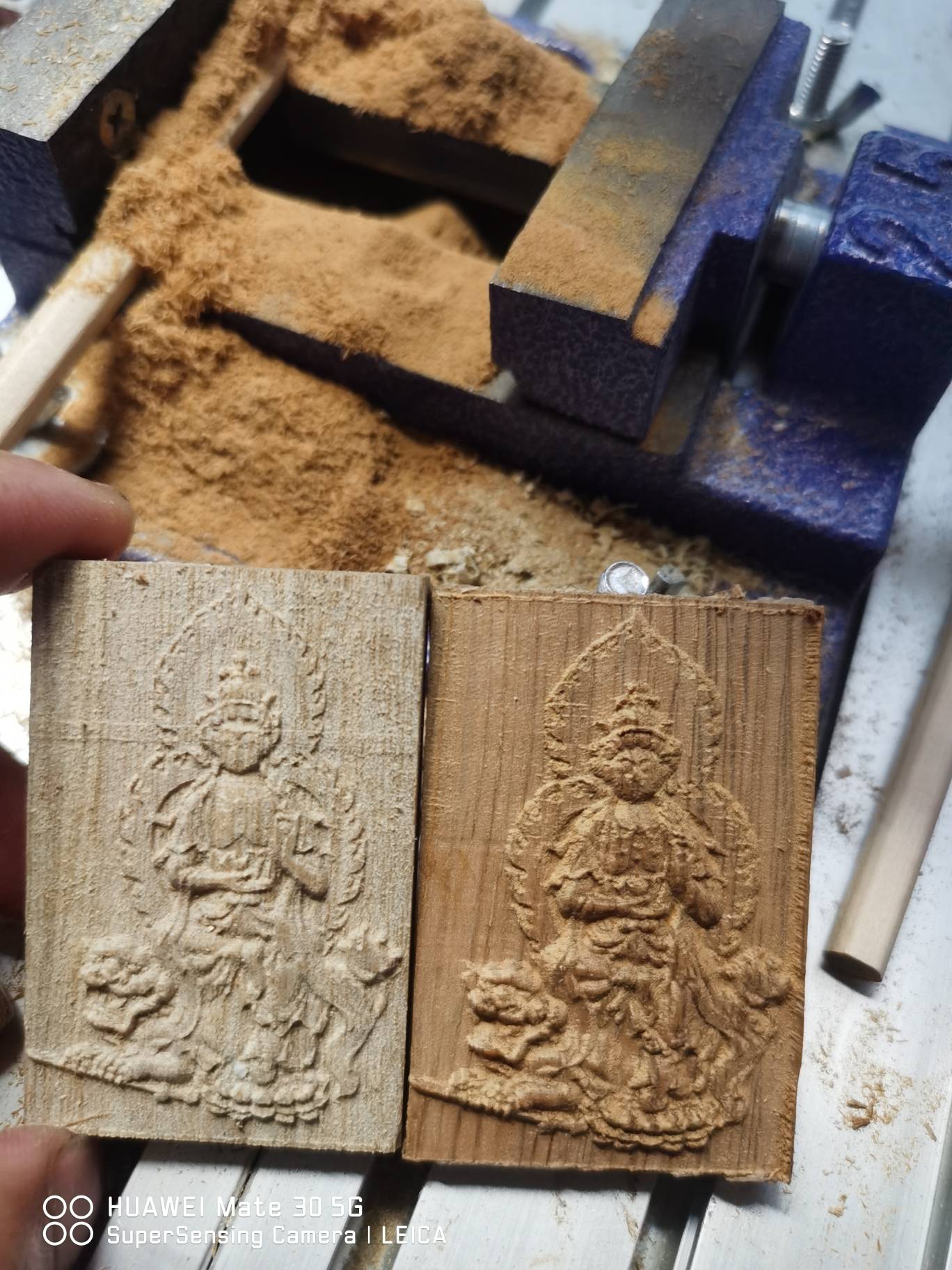

哎，心里很是郁闷，，，，这雕刻了第二个木头牌牌了，还是失败了，这个刀具参数百度了一下，又看了看论坛里的设置，我用的3001型号的平底刀，这样设置参数对了么。。。打算明天再试一次。。。

/ g; I  ?! r% p; W* X$ N

来自安卓APP客户端

钢钢

路过奈何桥 发表于 2021-03-17 22:43
4 b7 t- d& R3 C  j4 e哎，心里很是郁闷，，，，这雕刻了第二个木头牌牌了，还是失败了，这个刀具参数百度了一下，又看了看论坛里的设置，我用的3001型号的平底刀，这样设置参数对了么。。。打算明天再试一次。。。

你任性了！四六牌你还雕全身相？施主，第三遍教你吧，选图，不解释看上面回复，事不过三。
, n9 y; i  H; R& F: G0 z你的鸡鸡进给有一个七、八百就够了，跑一千太快了点儿。
2002 3002的刀没有吗？
浮雕深度多少？

来自安卓APP客户端

路过奈何桥

钢钢 发表于 2021-03-18 01:10
你任性了！四六牌你还雕全身相？施主，第三遍教你吧，选图，不解释看上面回复，事不过三。
你的鸡鸡进给有一个七、八百就够了，跑一千太快了点儿。
2002 3002的刀没有吗？
# P$ Y+ z; b5 ~& B$ c浮雕深度多少？

有那个刀，雕刻深度是3好像

来自安卓APP客户端

钢钢

你好像谢了很多人，都没有谢我啊，这情况～

来自安卓APP客户端

路过奈何桥

钢钢 发表于 2021-03-18 07:02
你好像谢了很多人，都没有谢我啊，这情况～

哈哈。谢谢钢哥。因为请教你的问题太多了，都没有来得及，罪过罪过，你说的图我明白了，牌子就这么小，雕刻全身得需要很精细很好的机器才行是吧，要不就是大尺寸木板。

来自安卓APP客户端

路过奈何桥

咱俩能加个微信么

来自安卓APP客户端

怡3979

你这机器用3001的刀够呛 还是听钢哥的 用2002吧

来自安卓APP客户端

钢钢

路过奈何桥 发表于 2021-03-18 07:54
哈哈。谢谢钢哥。因为请教你的问题太多了，都没有来得及，罪过罪过，你说的图我明白了，牌子就这么小，雕刻全身得需要很精细很好的机器才行是吧，要不就是大尺寸木板。

嗯，理解了一半。实际上你那观音美女图，我见过雕在手机壳上，手机壳就是这样的图图，比较浅，比四六牌大，这种图的高度层次不明显，雕在四六牌上显得不好看。
手机壳的浮雕图还有一个特点，不强调外边缘、外轮廓，使得雕到四六牌牌上边缘更不明显。
我们普通的牌牌，画图时，普遍会给整个浮雕部分起一个约0.2的厚度，也是为的清晰边缘。

来自安卓APP客户端

钢钢

路过奈何桥 发表于 2021-03-18 07:54
" i* x4 E8 {7 Q2 ]哈哈。谢谢钢哥。因为请教你的问题太多了，都没有来得及，罪过罪过，你说的图我明白了，牌子就这么小，雕刻全身得需要很精细很好的机器才行是吧，要不就是大尺寸木板。

补充的东西总结一下就是，为家具，为大幅面雕刻绘制的浮雕图，高度层次不如专为四六牌牌画的图，还有边缘轮廓不清晰的的可能。
, I' w6 p2 k# g一般是专图专用，或者在大幅面图上截取部分，或者再改改来雕四六牌。

来自安卓APP客户端

路过奈何桥

怡3979 发表于 2021-03-18 08:21
% g/ l( N0 |+ O' k你这机器用3001的刀够呛 还是听钢哥的 用2002吧

+ M9 q" T# k! t7 Y& b5 q遵命
