求助，铣出来尺寸不对

speed1000

taizi110 发表于 2021-3-9 07:56
; ]4 y" x8 K3 d/ \4 ]. B1 mmastercam

. h: V1 a6 [7 d我也在学mastercam X5 中!求教
' {! N) \; I( ?

taizi110

没人知道是哪里的问题吗？

来自安卓APP客户端

玉雕师傅

回差吗

dragontiger

4 S2 @) J& U7 U. E) x% A
如果很有规则的都大了可能是刀具问题。刀具小了铣外框就不到位了，所以大了。
& R7 l+ |& @' c; M) P6 D! Z铣内圆刀小了就真的小了。
你想下如果编程用6mm刀的实际上你用4mm刀看下是不是就是这情况。
0 [9 K0 Y8 O4 K2 N1 N7 F0 K& T另一个就是丝杆磨损回差大了。
* n6 P7 k; V) b

% n9 W, z! ]8 s& o) E6 W

湖湖

# l0 o$ h% H. D
7 H5 f* Q5 ?6 {* P3 F  {5 e这个问题都讲了 无数次了 ，重复精度 不是尺寸精度 。
* S' e# J  u0 ?" O
你 重复精度可以达到 0.001  不代表 你 走100毫米 就是100毫米了 ~可能是 99.9毫米 也可能是 100.1毫米 。

$ e) M& k  W4 F6 s- b) ~" W! F7 k4 g, R但是重复精度  无论机器走90毫米 还是 100毫米 返回 误差是很小的 。

尺寸 精度 是丝杆 的 问题 。但是 任何 丝杆 也不能达到 没误差  跟回差没关系 。 所以要 做 轴校准 。也就是 走100毫米 测量实际走了 多少  然后算出来 每毫米脉冲应该是多少 。

% h$ s& f0 b) r& W6 O! Z如果还不行 要 做 轴分段校准 ！ 就是 在 行程内设置 无数个 检测点 配合实际检测 在 系统软件里 比如 MACH3 里 设置 关键点 。比如 每走10毫米 设置一个校准点 。100毫米设置 10个 。这样 以后就 准确了

& ^2 A0 l: M  s- z. p7 M但是 随着长期加工 磨损 。这个值还会变 。也就是说 如果你需要很精准的 加工 需要 每隔一段时间 就做一次 校准。
7 w# a5 R0 u. m9 N4 c+ E0 \- V" n
所以 你要在家用机上要达到很高的精准度  最好 用全闭环 系统 光栅尺那种 。
2 o2 z1 ~2 h& h% |* ]9 o5 c
, f! w8 o9 h) [: q4 T8 S& B% y# N! @这也是 为啥 我 一直说 家用机 雕刻机 谈精度是扯淡的  要是 你连 重复定位精度  和 实际运行尺度精度 都分不清楚 。那 就 别玩神马 精度了 ~~~~~~~
0 ~9 K; J  R( b! Y; V" Z- s
9 I, H; ?2 D, J8 t厂家 跟你说的精度 都是 重复定位精度 。 那个不用丝杆 就算 用个螺丝当丝杆 也能做到 。只要没回差 。工业上说的 精度不是重复精度 因为这是任何 CNC 设备 最基本的 要求 。工业上说的精度 是 运行的 尺寸精度 也就是 直线精度  。 哎  咋这些人都没脑子 听不明白呢 。
! {; V# x' }/ j( ]$ F  f
/ R: ^% o; p, \+ r# F

uugp

dragontiger 发表于 2021-3-9 20:56
如果很有规则的都大了可能是刀具问题。刀具小了铣外框就不到位了，所以大了。
2 Q1 N- h: z8 p" `铣内圆刀小了就真的小了。
- q  v2 m3 @" W( w' J; l# {8 {4 F7 D ...

前工厂有买过一批刀具，直径普遍不准的现象，偏小，投影仪器检测配平衡时。。。唉，都扔了。如果螺距刀具程序机器刚性都准确，测试样品轴类尺寸应该是正差，孔类负差，新刀具时偏差好些，这是表面粗糙度引起的
4 e" Q* d3 b+ {8 @8 Y+ c+ q如果丝杆回差大，样品尺寸会小一个固定值。方形的对角线值误差大，圆形有明显换向痕迹或椭圆。
如果机架刚性差，刀具又不好，顺铣（扒铣）时，让刀，就会出现楼主的正差，但XY向一般不会完全相同。
+ j. G3 A) X0 q主轴功率小，大块切削时也会出现正差，猜测楼主情况是这种。试试逆铣（铲铣）如果表面很毛，声音大。建议换大功率主轴，好的刀具。建议留粗加工0.1-0.3余量，精加工后再测试，楼主的机器基本是合格的。

! X  }, h2 B( I- R: j6 C
- g4 o+ U1 \. E, W( K) n
  m1 Z( d# u1 j" r! y1 B% A

林大夫

uugp 发表于 2021-03-09 23:11
4 M" o5 j9 d) k" R* @前工厂有买过一批刀具，直径普遍不准的现象，偏小，投影仪器检测配平衡时。。。唉，都扔了。如果螺距刀具程序机器刚性都准确，测试样品轴类尺寸应该是正差，孔类负差，新刀具时偏差好些，这是表面粗糙度引起的
如果丝杆回差大，样品尺寸会小一个固定值。方形的对角线值误差大，圆形有明显换向痕迹或椭圆。
; Q, E2 y% R" m0 v- z. U如果机架刚性差，刀具又不好，顺铣（扒铣）时，让刀，就会出现楼主的正差，但XY向一般不会完全相同。
% o& g9 n+ s; w主轴功率小，大块切削时也会出现正差，猜测楼主情况是这种。试试逆铣（铲铣）如果表面很毛，声音大。建议换大功率主轴，好的刀具。建议留粗加工0.1-0.3余量，精加工后再测试，楼主的机器基本是合格的。

逻辑清晰，顶！

来自安卓APP客户端

taizi110

湖湖 发表于 2021-03-09 22:45
% P4 Y. v/ w. d; q本帖最后由 湖湖 于 2021-3-9 23:23 编辑
0 @! L1 |8 X! Y- i: T  w
这个问题都讲了 无数次了 ，重复精度 不是尺寸精度 。

你 重复精度可以达到 0.001  不代表 你 走100毫米 就是100毫米了 ~可能是 99.9毫米 也可能是 100.1毫米 。
( ~! ~$ U# l0 B  [2 H# H
但是重复精度  无论机器走90毫米 还是 100毫米 返回 误差是很小的 。
- Y, }* u; q$ |4 y; E1 S
尺寸 精度 是丝杆 的 问题 。但是 任何 丝杆 也不能达到 没误差  跟回差没关系 。 所以要 做 轴校准 。也就是 走100毫米 测量实际走了 多少  然后算出来 每毫米脉冲应该是多少 。
) k; t* C* m, I) X5 D0 \  J9 |$ C# o
4 ~0 Q( D$ I8 Q' {' t' Q如果还不行 要 做 轴分段校准 ！ 就是 在 行程内设置 无数个 检测点 配合实际检测 在 系统软件里 比如 MACH3 里 设置 关键点 。比如 每走10毫米 设置一个校准点 。100毫米设置 10个 。这样 以后就 准确了

但是 随着长期加工 磨损 。这个值还会变 。也就是说 如果你需要很精准的 加工 需要 每隔一段时间 就做一次 校准。
6 z) u. @3 K5 j# M7 \6 \. g
所以 你要在家用机上要达到很高的精准度  最好 用全闭环 系统 光栅尺那种 。

这也是 为啥 我 一直说 家用机 雕刻机 谈精度是扯淡的  要是 你连 重复定位精度  和 实际运行尺度精度 都分不清楚 。那 就 别玩神马 精度了 ~~~~~~~
6 H1 J: B% \/ |- f
2 ]. ]( L0 C0 M+ b1 M- t厂家 跟你说的精度 都是 重复定位精度 。 那个不用丝杆 就算 用个螺丝当丝杆 也能做到 。只要没回差 。工业上说的 精度不是重复精度 因为这是任何 CNC 设备 最基本的 要求 。工业上说的精度 是 运行的 尺寸精度 也就是 直线精度  。 哎  咋这些人都没脑子 听不明白呢 。

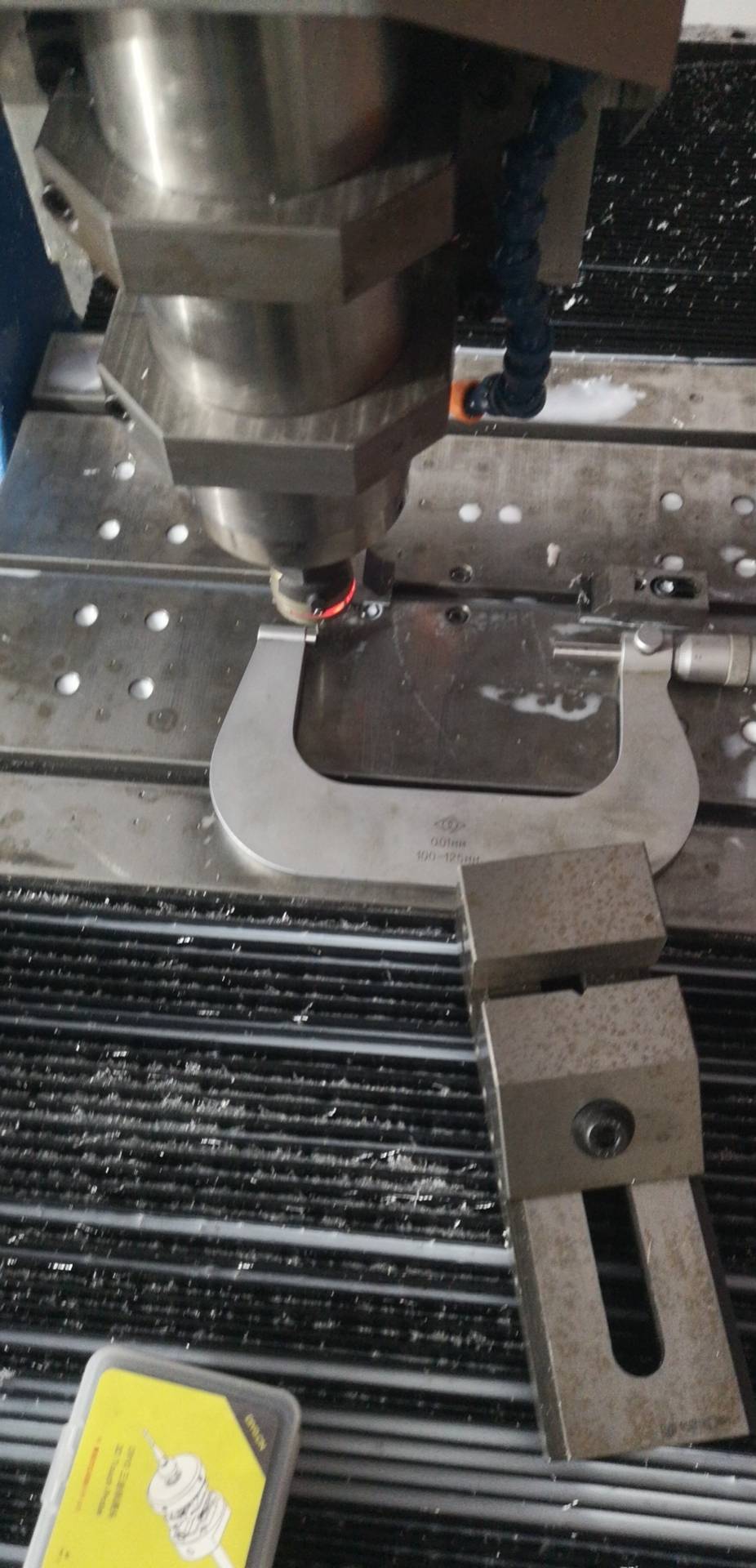

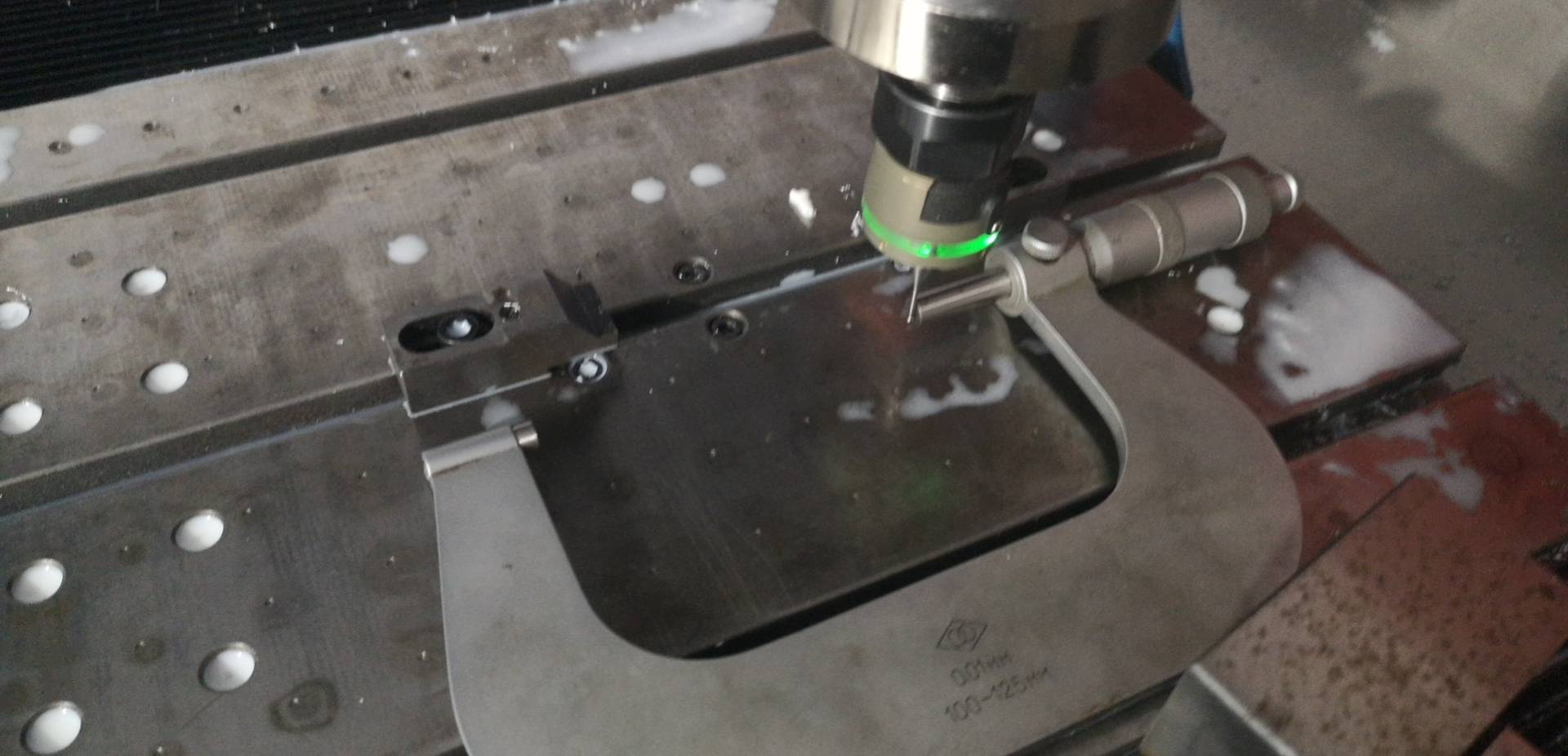

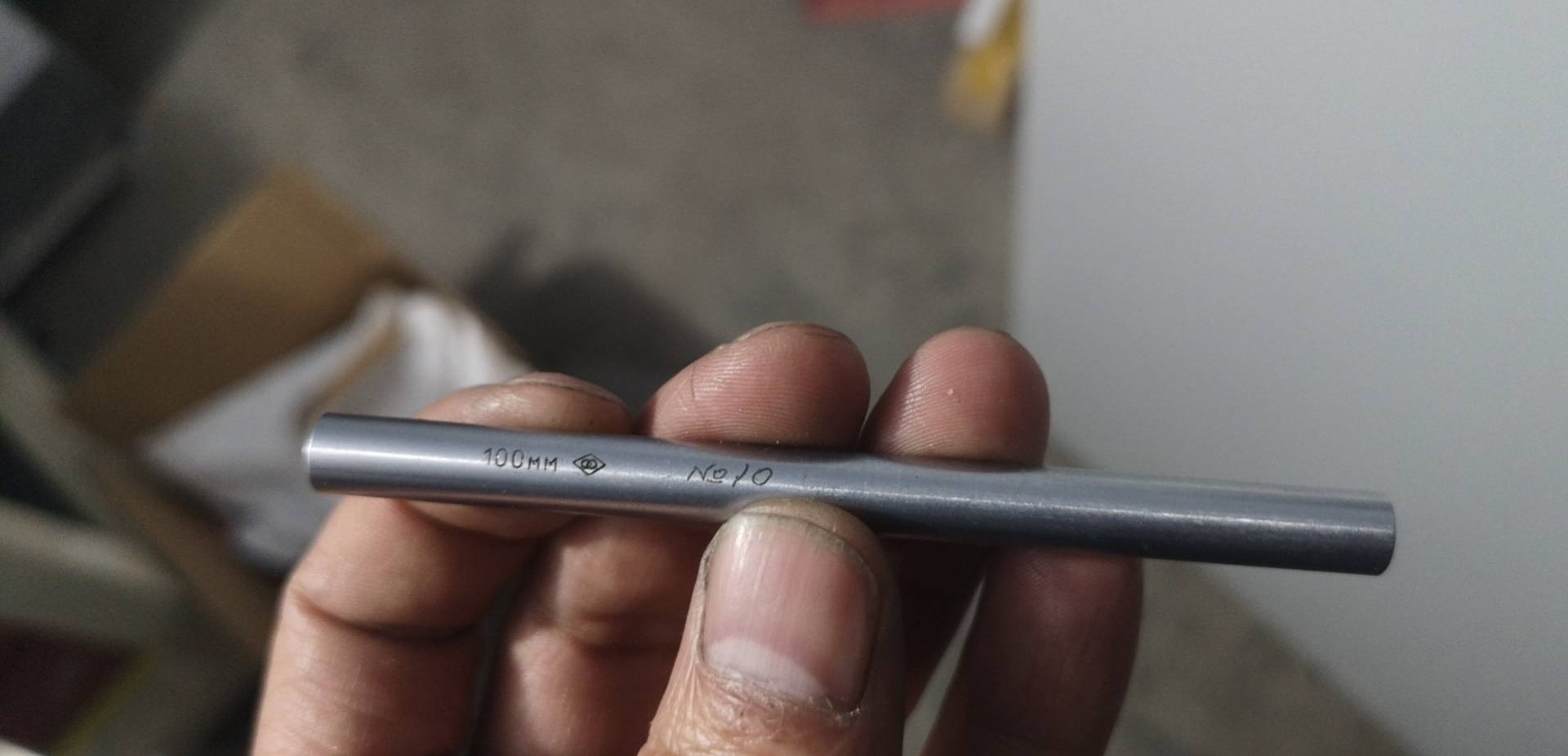

你说这个我也测量了，我用探针测的，不知道准不准
# _7 O- x# b  |& R


/ T$ K+ W! ?% Y, i. Y) v

来自安卓APP客户端

万幸

首先判断是软件系统问题还是硬件精度问题:模拟铣方框，不放工件，分别测量XY方向刀具实际走了多少+刀具直径和你想得到的尺寸对比！相等或基本接近说明软件系统没问题！就找硬件精度问题，硬件精度方面主要看：1.主轴轴承间隙及前后轴承同轴度；2.XY轴丝杠和丝杠母间隙及精度（也包括导轨精度）；3.机架刚性和螺丝松动情况；4.刀具锋利程度及外出长短；5.工件装卡精度；……

来自安卓APP客户端

zjn233201

自己的工具  测1繆？

湖湖

taizi110 发表于 2021-3-10 08:01
1 n, b/ y( \& q3 q你说这个我也测量了，我用探针测的，不知道准不准

7 ^- ^- \9 d" E4 O" {! v: o% d9 O最好用光栅尺测 。 一根220行程 光栅尺 +显示  才 几百块 。 要高精度 没这个 量具不行 ~
2 o6 U' W9 e) S9 b3 ]
9 G" F' j* Z5 c& p任何丝杆都有 误差  任何电机也有 误差 。 不这样测 你根本不知道 自己机器 直线跑尺寸 准不准确 。误差多少。 这个 不知道 咋铣的准确 。另外 刀具要实际测量 。比如4毫米刀具 正常应该是 3.95~3.97 国产的 有的只有3.75 ~3.93这个 要以实测为准。 编程的时候 刀具实际尺寸+0.05 就是 实际加工的直径。当然也不是绝对的 要看刀好不好了 。
8 e$ N9 K; b- Y, T
' `( p( c' T5 O: u" Z这些都要靠 实际经验 积累了~
% L% G3 m) _- z  o: e; B
另外如果 每次都是 少0.1  那 你编程的时候 可以通过设置余量 -0.05 来解决 。那就 撒都不用调了
7 }9 P% H: T" c6 h0 |+ g8 \' Z3 d
0 F- o& L- e, ?" z- J/ _
5 y  z4 D  q2 K$ u  M. h
4 e& d  V) W2 \$ c

colorstone

你用的那个检测头 误差就有 +-5丝多  怎么测得准?

colorstone

丝杆校准是必须的  你测测自己丝杆 走的实际路径 和 理论路径 是否一致

mach3 里面有个轴校准 校准好 就 很准了
) v/ e4 j  |+ |9 w" G1 H
刀具的误差一般都是很小的 不可能这么大的误差
  w0 u  |2 D. B

taizi110

colorstone 发表于 2021-03-11 23:25

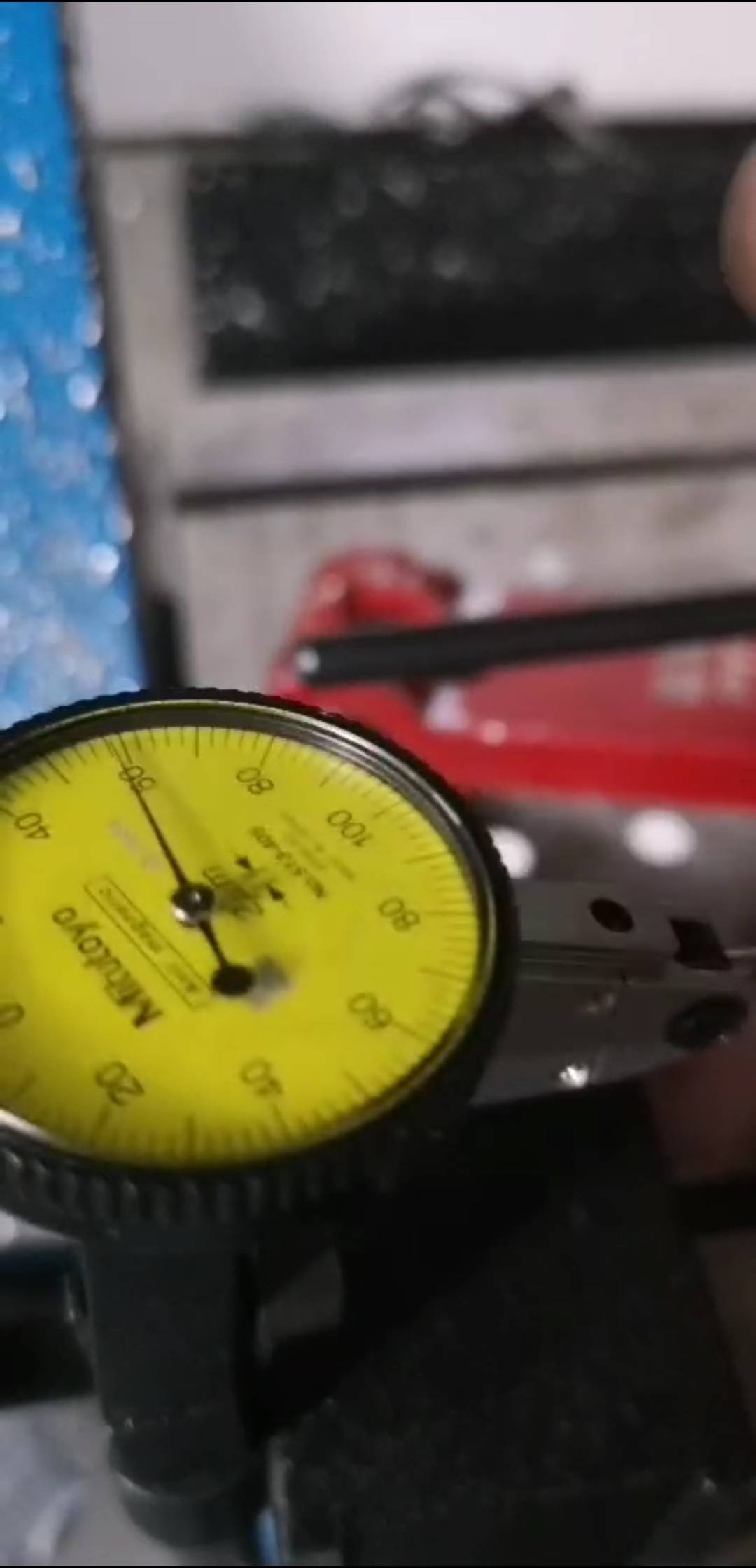

$ P4 ^( n; @5 _# k7 d& v你用的那个检测头 误差就有 +-5丝多  怎么测得准?

) k* b# O$ o) t# Y4 G5 z测头的误差是0.01

来自安卓APP客户端

taizi110

colorstone 发表于 2021-03-11 23:27
丝杆校准是必须的  你测测自己丝杆 走的实际路径 和 理论路径 是否一致

3 B% W! T$ ^8 D& w; T5 Bmach3 里面有个轴校准 校准好 就 很准了
2 J1 K9 G. L- G& v& @0 S
5 U; x& V' B0 y3 }3 v( H刀具的误差一般都是很小的 不可能这么大的误差

+ O/ w. W2 g3 K) ?
