用同步带联动两个丝杠做龙门架的方式可行吗？

京华超音波

如果宽的同步带不好买，那就加大同步轮的直径，同步轮直径加大同步带的负载也会降低，只是同步带的线速度会增加不少

星期天休息

美芯雕刻机双丝杆你可以参考一些，步进电机直接驱动。不要用同步的带

来自安卓APP客户端

大神鱼头丸

M3M5皮带还结实点，不然把丝杆在底部居中，中间加一块钢板硬连接，丝杆用粗点的，感觉这样比皮带驱动同步靠谱点

来自安卓APP客户端

maxcat01

' t6 V0 ^; q* r. ]
6 J+ b: ^2 r7 J3 i7 W+ D9 {. V5 t

来自安卓APP客户端

maxcat01

maxcat01 发表于 2021-03-25 23:43

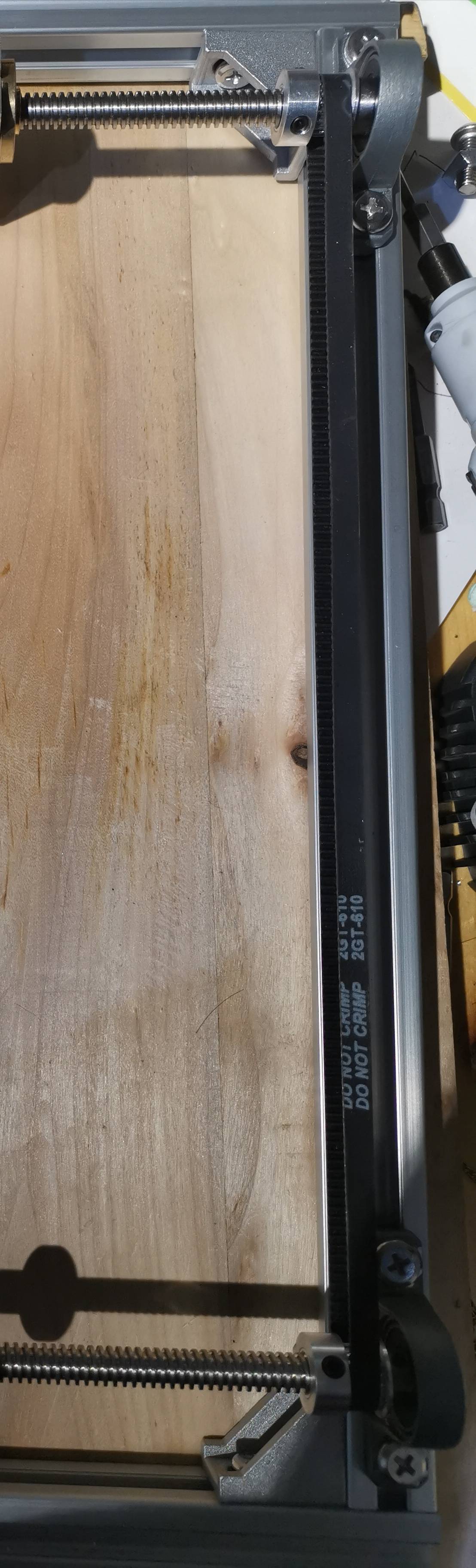

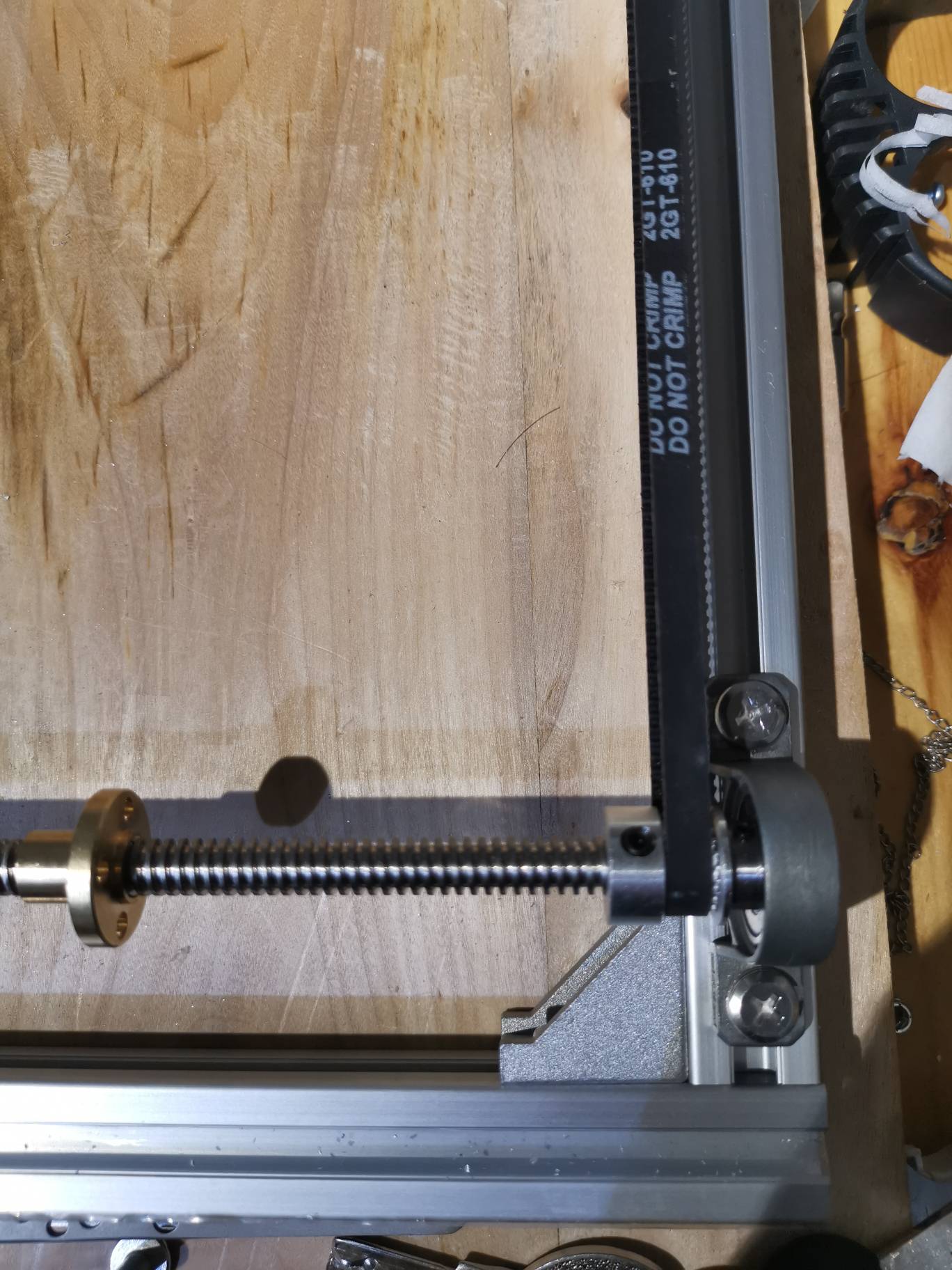

5 [+ a% u* d9 U" D( v反馈一下，实验成功，达到预期效果。感谢大侠们的指导。

来自安卓APP客户端

湖湖

maxcat01 发表于 2021-3-25 23:44
反馈一下，实验成功，达到预期效果。感谢大侠们的指导。

% S: T6 H' o% {. B& @我靠  你用 T 丝杆啊 ~~~~~~~~~
+ i6 ^5 q1 V; K+ g' ]* u; \

maxcat01

湖湖 发表于 2021-03-25 23:46
我靠  你用 T 丝杆啊 ~~~~~~~~~

有啥问题？是好还是不好？我知道的只有螺丝型的m8或者专业的t8，m8的精度太低配件不好配，t的都是标准件。

来自安卓APP客户端

湖湖

& Y8 `( M: _* U" A) p1 B

maxcat01 发表于 2021-3-26 01:09
有啥问题？是好还是不好？我知道的只有螺丝型的m8或者专业的t8，m8的精度太低配件不好配，t的都是标准件 ...

' M4 e0 z0 {) v" \* o, R2 a2 QT 丝杆都有 回差 。 你这还用2根~~~~~~ 是嫌 不够乱么 ？ 2根回差不同 你咋办？ 整个 Y 轴 都是摇摆式 来回~~~~
% h9 M' i" j) t: h, p% G
1 f& _+ I  _) G! z拆了换 滚珠丝杆吧 ~~~~~~~~T 丝杆 就算 用消差螺母 也没用~
% H) Q# L' @( Q) @- e
2 J/ U& B. `, Y

maxcat01

湖湖 发表于 2021-03-26 01:19
0 F+ _# _4 U4 A) S# e6 y& F本帖最后由 湖湖 于 2021-3-26 02:21 编辑


T 丝杆都有 回差 。 你这还用2根~~~~~~ 是嫌 不够乱么 ？ 2根回差不同 你咋办？ 整个 Y 轴 都是摇摆式 来回~~~~

拆了换 滚珠丝杆吧 ~~~~~~~~T 丝杆 就算 用消差螺母 也没用~

1 i  q) m6 u, f" q3 q6 e- Z我的用途回差忽略不计，已经比以前的方式好很多了。滚珠的成本太高了。

来自安卓APP客户端

maxcat01

湖湖 发表于 2021-03-26 01:19
本帖最后由 湖湖 于 2021-3-26 02:21 编辑
. @& s0 e- v$ Y2 M
! j" G4 B) k1 N; x* C
8 j& s9 h# g/ E0 x! ]T 丝杆都有 回差 。 你这还用2根~~~~~~ 是嫌 不够乱么 ？ 2根回差不同 你咋办？ 整个 Y 轴 都是摇摆式 来回~~~~

; L4 {0 O( d/ p; H7 Z' o: S拆了换 滚珠丝杆吧 ~~~~~~~~T 丝杆 就算 用消差螺母 也没用~

% Q. _, c% H/ `. @) l8 c% T0 {有个问题请教一下，这个同步带结构就算有回差不也是同步回差，不会产生卡阻，会有啥问题？

来自安卓APP客户端

hzg54

龙门跨度30厘米，那就是小机器了，用同步带同步两边的丝杠本来就是最佳方案，根本不用担心什么“一边直驱一边同步带有弹性”的问题，要不怎么叫“同步带”呢，丝杠才需要多大一点儿力？完全可以忽略不计。

湖湖

maxcat01 发表于 2021-3-26 10:06
% u4 P3 t) H9 B: o有个问题请教一下，这个同步带结构就算有回差不也是同步回差，不会产生卡阻，会有啥问题？

) a: ^# L7 O; b两边回差不同 也就是说 你的 XY 轴 并不是垂直的 。随便你了 ~

maxcat01

湖湖 发表于 2021-03-26 14:47
两边回差不同 也就是说 你的 XY 轴 并不是垂直的 。随便你了 ~

" Y9 P2 l9 C# _如果是这个的话忽略不计了，比我上一代滑杆方式已经好10倍以上了

来自安卓APP客户端
