数控车（记录贴）

dragontiger

为什么不做成排刀方式呢？

来自苹果APP客户端

春田工作室

和我的东菱伺服一样的，横机专用，只有位置模式

来自安卓APP客户端

esee

林大夫 发表于 2021-02-23 02:24
我做的这个A轴改下也可以做小车。主轴抱箍我自己的模具出的表面阳极氧化，觉得比那种铸造的精致点，需要我可以提供。

; }# ^+ S! t) ^' C. F这个做小车转速够吗？

来自安卓APP客户端

林大夫

esee 发表于 2021-02-23 10:26
' i, A# `( y, {# @, [% o这个做小车转速够吗？

+ w# t9 u/ b" H( D做车我都用闭环或者伺服，步进还是不行。

来自安卓APP客户端

esee

林大夫 发表于 2021-02-23 10:29
做车我都用闭环或者伺服，步进还是不行。

' g- }/ j0 m' P  `- l! J7 c0 n我这只有松下的伺服，转速是三千转，不减速转速够但对于做A轴，扭矩不够，不足5nm，减速对于小车，转速就不够了，一直纠结这个呢

来自安卓APP客户端

fobyellow

esee 发表于 2021-2-23 02:45
5 _+ A: V8 j- o5 W; r# `9 [我这只有松下的伺服，转速是三千转，不减速转速够但对于做A轴，扭矩不够，不足5nm，减速对于小车，转速就 ...

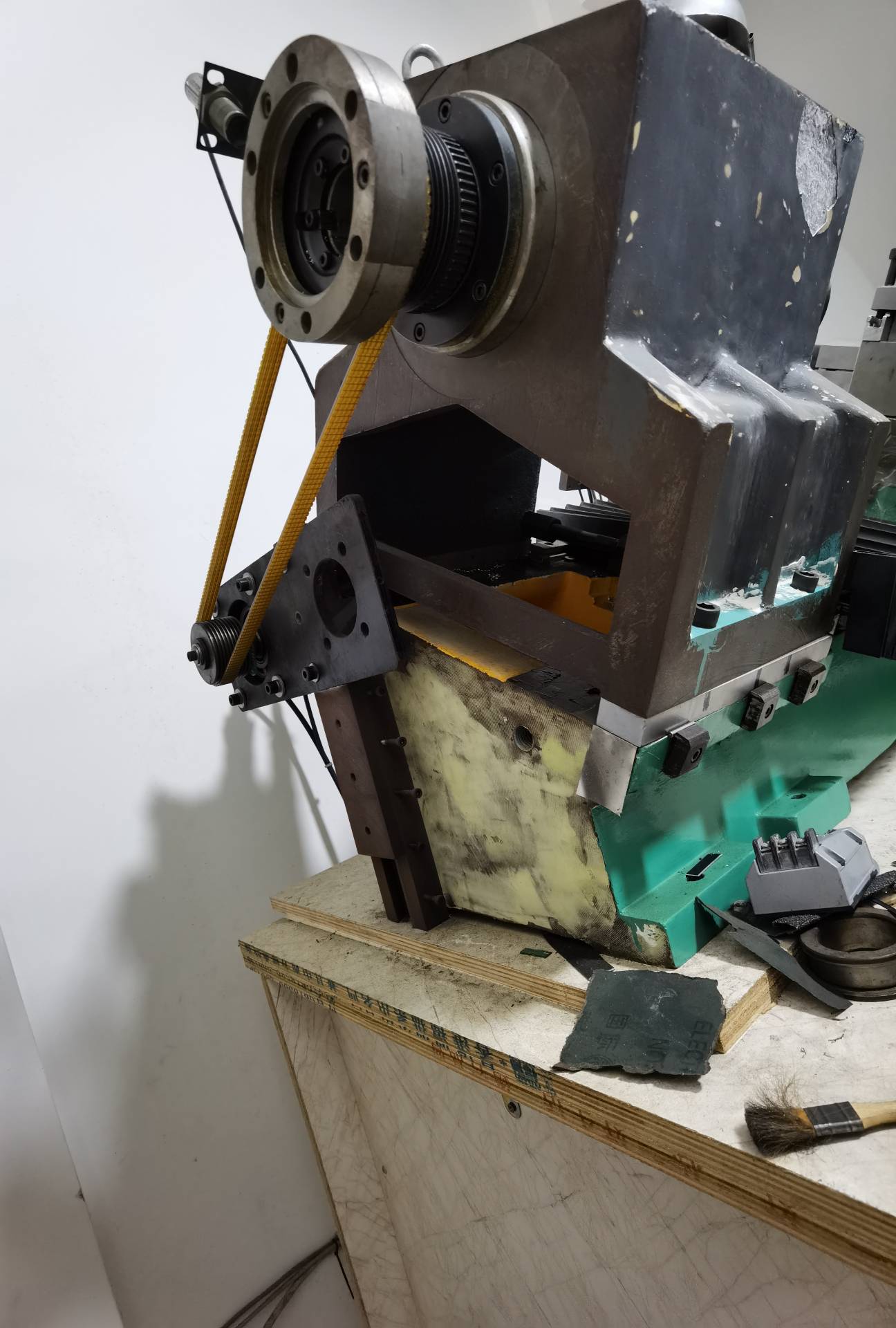

7 F$ s- m) A6 N4 i0 o不纠结，做两组皮带轮就行了，就是更换起来麻烦点。我之前买到过一个中空的伺服电机，本来打算用来做主轴直驱，太懒，给卖掉了。现在用的1.5KW的伺服加上1:1.5的减速，但是在用2mm的切槽刀具干85直径的6061的时候还是不行，经常卡死。
5 C" M$ F+ _/ P/ H2 D5 @) _& H- k所以我在构思用一个DD马达装在尾部，做成双动力驱动，可以搞成车铣一体
* e5 f' ]% E  B

钢钢

路过，好羡慕，点赞

来自安卓APP客户端

esee

fobyellow 发表于 2021-02-23 11:31
不纠结，做两组皮带轮就行了，就是更换起来麻烦点。我之前买到过一个中空的伺服电机，本来打算用来做主轴直驱，太懒，给卖掉了。现在用的1.5KW的伺服加上1:1.5的减速，但是在用2mm的切槽刀具干85直径的6061的时候还是不行，经常卡死。
所以我在构思用一个DD马达装在尾部，做成双动力驱动，可以搞成车铣一体

对啊，1.5kw的伺服直连车直径30内的小件可以的，我已经测试过了，大了肯定够呛，但做A轴差点儿，不过你也提供了一个方向，用3kw的伺服直驱，有14.4的扭矩，做主轴也好，A轴也好，都差不多，我一直不太喜欢皮带轮，所以不考虑，比较我们是自己玩，由着喜好来是最大的乐趣，嘿嘿

来自安卓APP客户端

夜愿35

hzxiaoyu 发表于 2021-02-23 09:35
: o% H# s2 f; j( c东菱伺服应该可以用模拟速度模式的，接模拟电压或者pwm。车牙usbmach大都不支持，这是软件驱动层面的，支持的板子比较贵。车床用并口板是最便宜的方案，不需要那么多轴，我也卡在这了。唉，没有并口电脑

" ^* }1 m: a4 T; |台式机装装一个并口转接板30多块，不然就搞一台的旧笔记本带并口的。我是担心脉冲频率就算改电子齿轮还不够或者说联动的精度不行。

来自安卓APP客户端

xiaoqillj12

林大夫 发表于 2021-2-23 02:24
我做的这个A轴改下也可以做小车。主轴抱箍我自己的模具出的表面阳极氧化，觉得比那种铸造的精致点，需要我 ...

( z* [0 r; B$ f, y- o) _* y主轴座真漂亮，这种可以上到窄点Z轴托板上。

fobyellow

esee 发表于 2021-02-23 04:07
对啊，1.5kw的伺服直连车直径30内的小件可以的，我已经测试过了，大了肯定够呛，但做A轴差点儿，不过你也提供了一个方向，用3kw的伺服直驱，有14.4的扭矩，做主轴也好，A轴也好，都差不多，我一直不太喜欢皮带轮，所以不考虑，比较我们是自己玩，由着喜好来是最大的乐趣，嘿嘿

& \  d. Q) b8 a! \/ O. w  S我就打算在尾部安装液压油缸的位置再装一个25NM的dd马达，专门做低速的动力
9 T5 z0 p! L) Q) A# _/ U* r7 \

来自安卓APP客户端

夜愿35

dragontiger 发表于 2021-02-23 10:00
8 c4 I% M. F8 k6 ~6 W) q为什么不做成排刀方式呢？

. T7 B: D$ q! G! L目前是临时的手工刀架，先实现最基础的数控加工，排刀架或者旋转刀架还在考虑，边做边改。

来自安卓APP客户端

esee

fobyellow 发表于 2021-02-23 12:55
我就打算在尾部安装液压油缸的位置再装一个25NM的dd马达，专门做低速的动力

我要了一个dd马达厂家的资料，结果最高转速的也就1000转，你看过你选的那dd马达的转速吗？

来自安卓APP客户端

fobyellow

esee 发表于 2021-2-23 05:09
我要了一个dd马达厂家的资料，结果最高转速的也就1000转，你看过你选的那dd马达的转速吗？

你这已经是超高速的DD马达了，我选的CKD的AX4075，只能到100转，对于我来说用于低速足够了，高速就上现有的伺服，用电磁离合器来切换
& l5 v: G  x0 Q2 d& _% \6 V

nini21800

hzxiaoyu 发表于 2021-2-23 09:37
没说清楚，车牙最主要是要板子支持主轴测速，就是index输入。大多的usb卡能识别index通断信号，但不能认那 ...

那测速不是很简单吗？一个光电开关或是感应开关等就可以做到了。（就是机械开关也行，不过主轴转一圈就接触一次，总有点那个.........）
