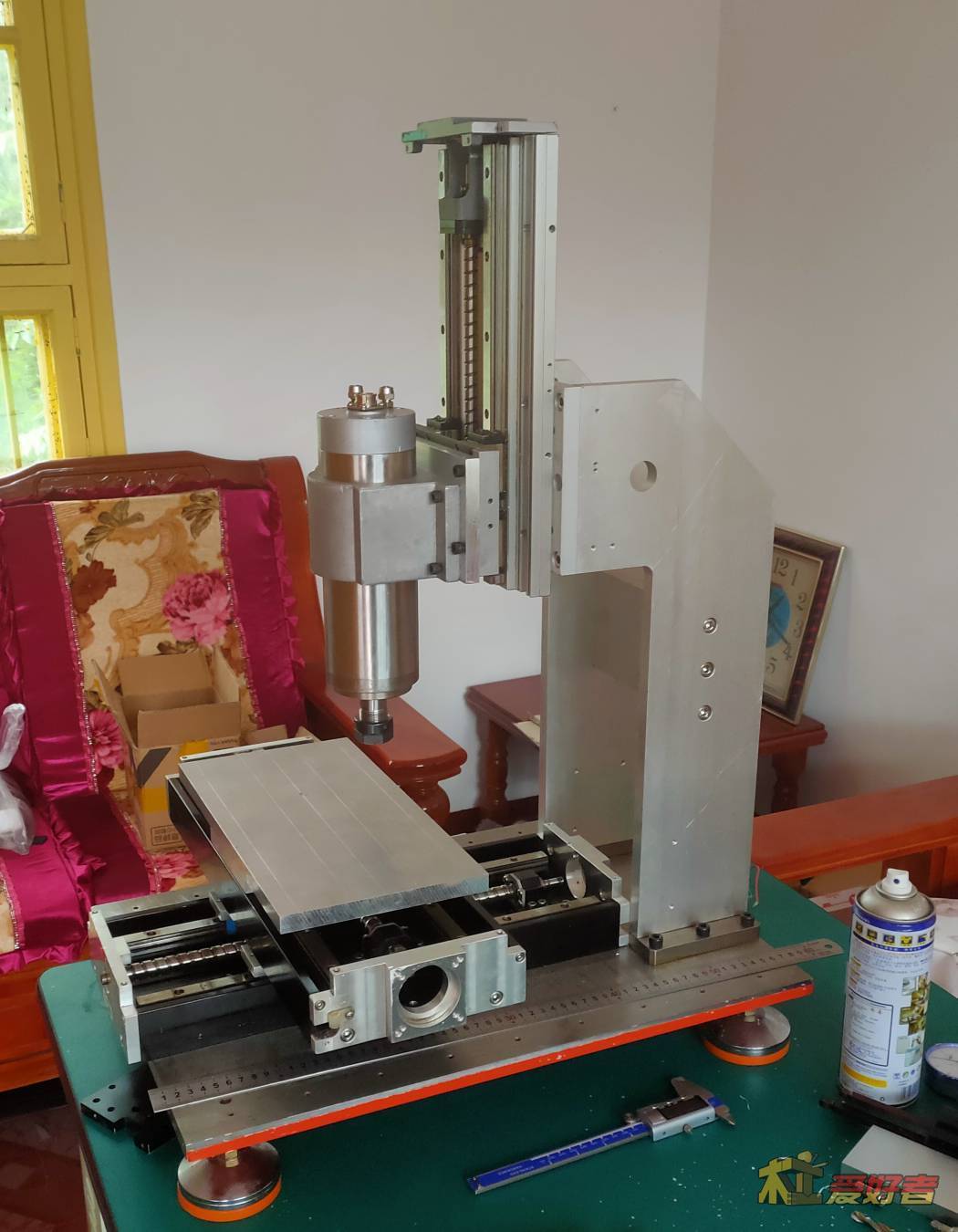

装上机头后感觉立柱还是弱了

T-Mqy

林大夫 发表于 2021-02-20 06:05
5 N1 e; W3 X/ D. Y$ [这是真正的交学费，这种结构刚性怎么看也不会高于固定龙门。但是说出来可以站在鄙视链高层。铸铁，十字滑台都是标签。

% M: }( c3 ^8 `- x) D# ]" [从一开始diy就考虑能否卖出去了，你看图片上的，除了机头。拆了都好卖，所以学费不贵

来自安卓APP客户端

T-Mqy

林大夫 发表于 2021-02-20 06:05
/ a1 O& F1 @; L, h; l这是真正的交学费，这种结构刚性怎么看也不会高于固定龙门。但是说出来可以站在鄙视链高层。铸铁，十字滑台都是标签。

看我第一个机子，电控都没试就淘汰了。硬生生亏了好几千，这是真学费。。。
: j6 f- ^: {1 Q! p

来自安卓APP客户端

T-Mqy

也是学了印钞机的。他那堆组合夹具。玩厌了估计也就卖了。
真正架势搞的话，还是搞成品。

来自安卓APP客户端

esee

T-Mqy 发表于 2021-02-20 06:58
! [. R9 ]& s" I' [9 b看我第一个机子，电控都没试就淘汰了。硬生生亏了好几千，这是真学费。。。

8 ^, j0 }* f0 N' l8 {- P3 i你这台铝机器再稍微调整一下不会比你那台所谓的铸铁机差，只需要加强一下立柱的抗扭性能就好，两块立柱的板子中间至少加三块支撑板，弄好以后刚性不会比你那台铸铁机差。

来自安卓APP客户端

lijian3333

T-Mqy 发表于 2021-02-20 06:58
/ B" R4 Z$ y; n" x6 q7 j7 R7 i看我第一个机子，电控都没试就淘汰了。硬生生亏了好几千，这是真学费。。。

# i9 B+ I8 c3 I' ?3 N看着挺好的

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 08:59
你这台铝机器再稍微调整一下不会比你那台所谓的铸铁机差，只需要加强一下立柱的抗扭性能就好，两块立柱的板子中间至少加三块支撑板，弄好以后刚性不会比你那台铸铁机差。

4 T! \' q4 {% q+ p" z哥，不会啊，这个底座15厚钢板，放着都变形了，你确定好？有专业人士告诉我钢板底座得40以上厚，时效，然后底部镂空减重。

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 08:59
你这台铝机器再稍微调整一下不会比你那台所谓的铸铁机差，只需要加强一下立柱的抗扭性能就好，两块立柱的板子中间至少加三块支撑板，弄好以后刚性不会比你那台铸铁机差。

现在这个的组合夹具底座窄了，我主要考虑重量，600*300×60的一百来斤了太重。这个先凑合，玩厌了就卖了。

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 08:59
你这台铝机器再稍微调整一下不会比你那台所谓的铸铁机差，只需要加强一下立柱的抗扭性能就好，两块立柱的板子中间至少加三块支撑板，弄好以后刚性不会比你那台铸铁机差。

5 K4 w, W3 A. A- O) m8 e# a十字滑台铝板10mm厚，在这铸铁机上撞了一下，扭了，翘翘了

来自安卓APP客户端

T-Mqy

lijian3333 发表于 2021-02-20 09:10
' N1 o' h  S. Y5 a! T0 F8 \1 ^看着挺好的

看看就行，十字滑台撞一下挂了

来自安卓APP客户端

T-Mqy

lijian3333 发表于 2021-02-20 09:10
. F+ w% p  a3 G+ s看着挺好的

我真怀疑铝板型材滑台用伺服拉着会散架

来自安卓APP客户端

esee

T-Mqy 发表于 2021-02-20 10:09
2 c# Y$ I+ a! C1 v; [8 I8 f哥，不会啊，这个底座15厚钢板，放着都变形了，你确定好？有专业人士告诉我钢板底座得40以上厚，时效，然后底部镂空减重。

别老听那些所谓的专家什么的，底座再附上20-30mm的加强筋，用螺丝穿过底板固定，你这铸铁机短板在立柱和底板接触面小，你这铝机不存在这问题，稍稍加强一下就好了，别浪费了，再强化一下也花不了几个钱，调整好卖出去没有问题的，看看我们周围的机器，除了正规大厂的产品是按照标准的操作规程来做的，小厂的都是在追求经济效益而忽略很多规范，我们的过程是玩机，如果只是使用，买一台成熟的成品多好！

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 10:25
0 H- w7 A. T" X) g$ I别老听那些所谓的专家什么的，底座再附上20-30mm的加强筋，用螺丝穿过底板固定，你这铸铁机短板在立柱和底板接触面小，你这铝机不存在这问题，稍稍加强一下就好了，别浪费了，再强化一下也花不了几个钱，调整好卖出去没有问题的，看看我们周围的机器，除了正规大厂的产品是按照标准的操作规程来做的，小厂的都是在追求经济效益而忽略很多规范，我们的过程是玩机，如果只是使用，买一台成熟的成品多好！

这个铁立柱主要支撑点在曲挣，底下直连两颗螺丝辅助。
$ @- n/ }# o* a% _9 [! x8 q7 |4 l铝机十字滑台撞了一下，报废了

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 10:25
8 J- E6 ~6 |/ O! Z3 b( I别老听那些所谓的专家什么的，底座再附上20-30mm的加强筋，用螺丝穿过底板固定，你这铸铁机短板在立柱和底板接触面小，你这铝机不存在这问题，稍稍加强一下就好了，别浪费了，再强化一下也花不了几个钱，调整好卖出去没有问题的，看看我们周围的机器，除了正规大厂的产品是按照标准的操作规程来做的，小厂的都是在追求经济效益而忽略很多规范，我们的过程是玩机，如果只是使用，买一台成熟的成品多好！

' v4 Q5 X' E8 Z% e背后是两颗m10，有必要可以加到四颗，不过钻孔太麻烦

来自安卓APP客户端

T-Mqy

esee 发表于 2021-02-20 10:25
1 a3 G  p. n) p  e8 x+ z7 P2 U3 w别老听那些所谓的专家什么的，底座再附上20-30mm的加强筋，用螺丝穿过底板固定，你这铸铁机短板在立柱和底板接触面小，你这铝机不存在这问题，稍稍加强一下就好了，别浪费了，再强化一下也花不了几个钱，调整好卖出去没有问题的，看看我们周围的机器，除了正规大厂的产品是按照标准的操作规程来做的，小厂的都是在追求经济效益而忽略很多规范，我们的过程是玩机，如果只是使用，买一台成熟的成品多好！

短板应该是立柱本身太弱了，底座太窄，我是这么觉得的。。

来自安卓APP客户端

taohuajun

T-Mqy 发表于 2021-02-20 06:53
8 ~  {4 w+ N+ Y9 f( |方管感觉薄了

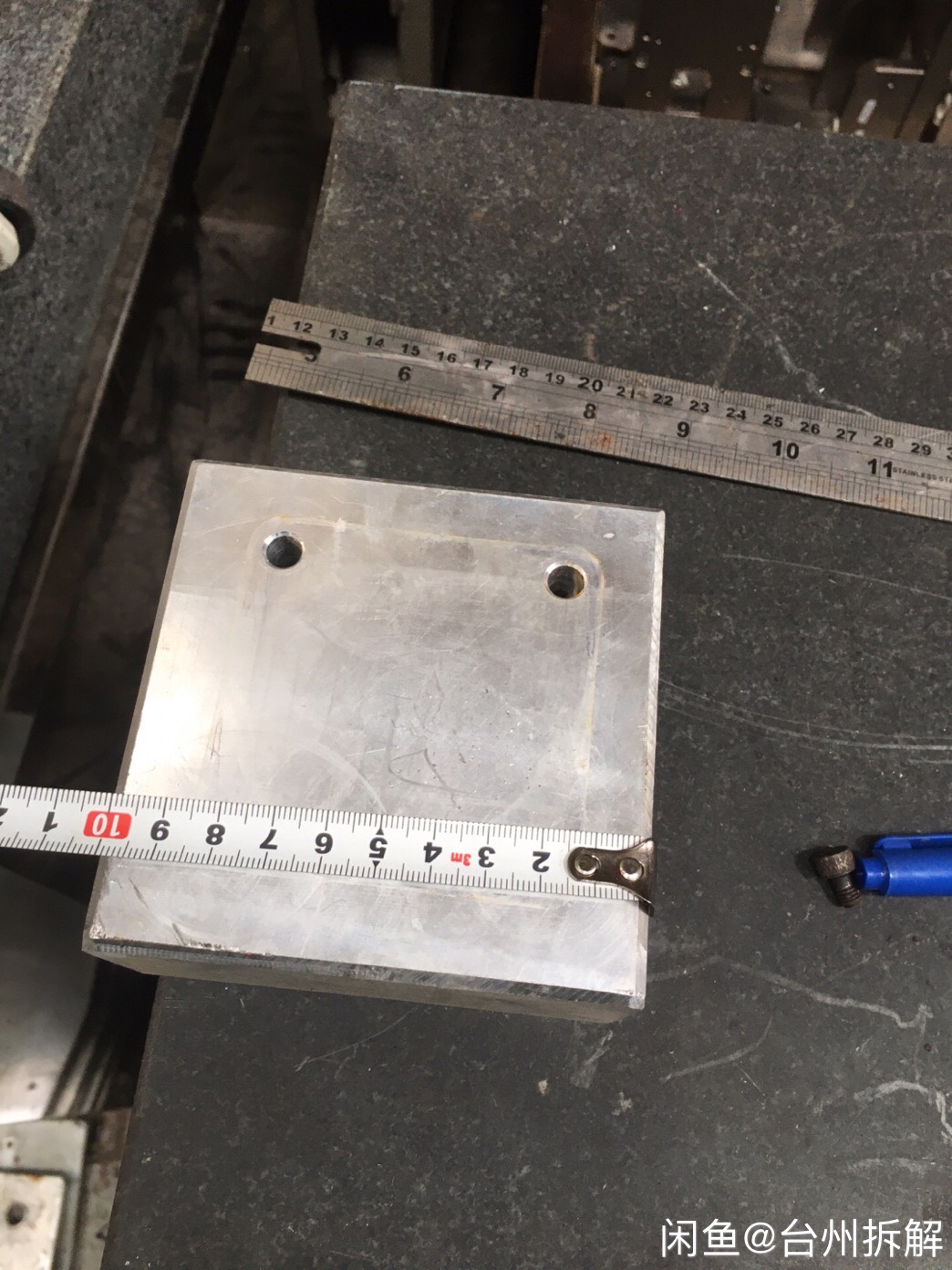

1 Q( O/ \2 b2 S! [9 d10x10x5铝块加两块
) D3 p" `, ~1 q
