Z轴换了闭环，其它用开环，看看提神效果

阿余

! \1 y  k7 }/ D$ C% X8 i

随风666 发表于 2021-2-18 19:11
7 ]- B6 N- f, ?5 M这个，看不出啥，出了木料颜色深浅和密度差别，干脆换伺服看看咋样？

这个机架, 就是把这个地球上能找到了最顶级的驱动和电机换上.  也看不出效果.
' D7 y. A' t' u. ^1 m
如果能找个天顶星人,  来给他把机架扶住.  估计效果会比较好.
; z! C* E" e, _) v1 o: N
+ C5 l% \# U, k
0 U% X* a+ }/ o' r8 ^5 Q# @结论,  找天顶星人比找什么电机靠谱.

: v( S5 ?) `* B* T好吧, 这是开玩笑.

楼主这个机架来说, 做出这个效果,  我认为, 有点超出我的估计.
, O' l& h& @1 k- h% y3 _9 @
" j! Y( Y$ [3 M& H& H0 X, ^( S8 y我抱怨了很久楼主纸上谈兵, 现在总算开始有成果了.
6 e: @( x6 h% a3 E6 j6 N
5 m9 w4 o* O8 R! N& e) K1 \( n应该恭喜楼主.

钢钢

dancingwind 发表于 2021-02-18 22:59
( U9 ?: M& r8 `% d" F  J' s重新分析了下数据，型材机最重要的问题，还是刚性不足。
0 x7 G8 I$ E) p9 f
虽然大家都给出过结论，这次做了些定量分析。

我一直都认为型材机是综合问题，大的方面有结构形式、结构质量分布、结构刚性、系统间隙、移动电机加速度和方向等等。
: q' x) o9 Y: a+ b5 a2 y就是力和力的传导这一个原因，振动波的频率和振幅这个现象。
' u  e( }+ |" f; Q综合考虑其实特别困难，单向实验又意义不大，这是一个很大的问题，又逃不开。
# U+ W9 _4 ?7 g9 g2 t型材机还有一个特点，就是精度下降得太快了，像我的4060铝板动龙门机机，造了两天好的小牌牌，效果勉强看得一眼，精度断崖式下降，现在整牌牌直接不用那台了。
& O3 d; W1 S& ~- j) q  D) h( d. Y我看很多视频段子，也是常常比较国产和进口的耐用性。

阿余

nini21800 发表于 2021-2-18 23:27
& R# Y3 B$ u# G6 Y" [5 Y' W不是机架问题，看型材最少也是30X60的了吧，我的型材才30X30效果也比这好，最主要的问题还是在丝杆座的轴承 ...

这个机架,  缺点太多,  这个机架带来的损害, 远超换电机带来的收益, 所以怎么换都没效果.  这个机架的结果, 也决定了, 怎么调,也就这样..


我建议还是搞个好点的机器再说.
* r- m, t, _& z! n( u
! `* o: z. S3 l. K) X% t依楼主的理论研究的结果, 也不需要这个机架来做什么学习了.  他都研究这么久了.
$ K$ `% u* L& h2 n
1 {" t( T$ w& ]  x教程都出了N个了.  没必要在这种机架上浪费时间.

阿余

钢钢 发表于 2021-2-18 23:51
我一直都认为型材机是综合问题，大的方面有结构形式、结构质量分布、结构刚性、系统间隙、移动电机加速度 ...

要耐用,还是要整铸铁的. 我有两台当年阿乱的铸铁机, 快十年了, 没发现精度有可觉察的变化 .

阿余

暗影随风 发表于 2021-2-18 23:15
雕牌子跑的慢，开环闭环区别不大。

; z1 Z; e+ a& P( C: [3 k8 m7 U4 Q但是, 雕牌子, 那个电机, 老在加速减速, 回头, 走走停停,  震动很大, 对机架的强度, 有很高要求, 型材不行,  那些螺丝, 抖不到几下, 位置就变了,   还是要用铸铁靠谱.
! ]; d; r9 J0 |! ?* _' m, l2 E/ g

dancingwind

阿余 发表于 2021-2-18 23:57
) ^( @" J6 _6 p/ n8 ]# W$ o- @但是, 雕牌子, 那个电机, 老在加速减速, 回头, 走走停停,  震动很大, 对机架的强度, 有很高要求, 型材不 ...

铸铁没地方啊，租的楼房，只能等回家了。

手里只有桌面，先玩玩了。估计明年就能回家了
  ^: j: c5 q7 U! J" s) h5 Q" J( y

湖湖

2 d! z# Z) q( e6 l

dancingwind 发表于 2021-2-19 00:25
: h' K7 g3 ^6 p' _, i% x铸铁没地方啊，租的楼房，只能等回家了。
1 P  _( x2 v4 `( Z# W6 `6 T- N
& ]6 s) B- S5 I/ e手里只有桌面，先玩玩了。估计明年就能回家了

你可以用你现在这个 型材机 加工 铸铁板。 造台铸铁的 。 可以做的更小。。
% p( r/ h+ Z( u' i- n" _0 s
型材机加工铸铁 无非慢点 反正 你又不赶时间  。 先设计好 图纸  1个个 结构零件加工出来 。 很快 你就能造台新机器了 、

; ^9 j3 R, `1 [, G* H- P1 @铸铁板 淘宝有卖的  很便宜。 多大尺寸 多大厚度 都能找到 让别人给你切割好 。 电机 系统 就不用买了  造完主体结构 和所有零件 ，就拆了 型材机  把电器搬到铸铁机上 。 当然你要嫌重  也可以 买铝排。就是铝板 自己加工 。一样的 。但是 建议你数控打眼前 先做轴校准 。 打眼 精度 可以有保证 。

暗影随风

型材中空里灌沙子试试，或者沙子+环氧树脂。

dancingwind

湖湖 发表于 2021-02-19 00:44
本帖最后由 湖湖 于 2021-2-19 00:45 编辑
/ b& x5 j3 ?- l

- {  M1 I4 i3 U你可以用你现在这个 型材机 加工 铸铁板。 造台铸铁的 。 可以做的更小。。
) x3 b; k7 W( C* f
型材机加工铸铁 无非慢点 反正 你又不赶时间  。 先设计好 图纸  1个个 结构零件加工出来 。 很快 你就能造台新机器了 、

+ d) {6 J/ X5 f) H* p" ^. e3 w铸铁板 淘宝有卖的  很便宜。 多大尺寸 多大厚度 都能找到 让别人给你切割好 。 电机 系统 就不用买了  造完主体结构 和所有零件 ，就拆了 型材机  把电器搬到铸铁机上 。 当然你要嫌重  也可以 买铝排。就是铝板 自己加工 。一样的 。但是 建议你数控打眼前 先做轴校准 。 打眼 精度 可以有保证 。

, G+ X$ J) C4 p% t4 _% `, z多谢啊，我就玩玩。顺道测下精度，回头自己搭个，看看能搭成啥

林超

我第一台雕刻机是15钢板铣出了的直线是一个弧形

随风666

阿余 发表于 2021-2-18 23:51
这个机架, 就是把这个地球上能找到了最顶级的驱动和电机换上.  也看不出效果.

+ B* {8 y- q/ G* R  e. n如果能找个天顶星人,   ...

你又在调皮了
4 e" o6 z, t( W2 m' C, ~那个21800木友搞四轴五轴那个，不是一样的机器嘛，楼主搞机操机水平还是差点，经验不足。
/ B. Q$ _* `0 O. B1 k  g" b

随风666

一个很简单的问题，比如说楼主雕刻这个牌子，位置都没有放对，既然光轴有形变，牌子就应该靠XY轴步进电机位置雕刻，那样变型小一些。

ttys

湖湖 发表于 2021-2-18 16:44
你可以用你现在这个 型材机 加工 铸铁板。 造台铸铁的 。 可以做的更小。。
( x' }8 K0 ]6 M: T; b
型材机加工铸铁 无非慢点 ...

; b7 u) W9 x2 a/ O铸铁板加工好真是不便宜，以前问过，贵的超乎想象。只是磨平不是加工出形状。

nini21800

阿余 发表于 2021-2-18 23:54
0 F) r! S/ n3 k* n# Z8 y这个机架,  缺点太多,  这个机架带来的损害, 远超换电机带来的收益, 所以怎么换都没效果.  这个机架的结 ...

% J6 ^5 w; z+ ]我说的并不是换什么好的电机，只是在丝杆的另一头加上一个丝杆座就会好非常多。（因为这种丝杆座也是非常便宜，只用一个是会有串动，两头都用丝杆座可以抵消这种串动）

湖湖

ttys 发表于 2021-2-19 10:42
; N2 s& [" H6 G3 H' d# W铸铁板加工好真是不便宜，以前问过，贵的超乎想象。只是磨平不是加工出形状。

$ i) w* @2 S; Y3 I可能你问错地方了


$ N+ v% e$ Q/ y* Y

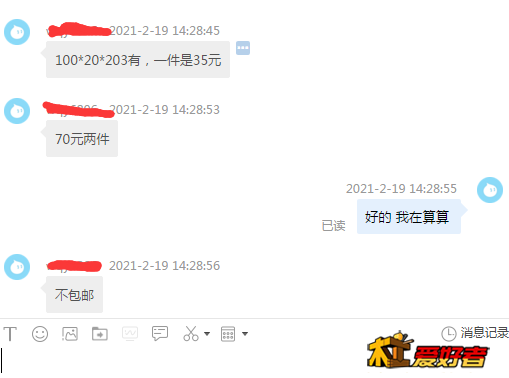

" _: U+ M$ D5 m& b  n  G4 W+ s你有机器不需要 磨平 。回来自己铣平就行了 。 一块板子 100X20X400的板子才 70  快递 就算 40 也不贵啊 。

/ T: |4 D4 I: q
