{ 加工技巧 } 能在Z轴装个车刀，弄成数控车床不 ?

林大夫 · 发表于 2021-2-16 19:57:13

留了装快换车刀架的位置，但是没装。台球杆前节只能用动力刀头，用车刀径向力太大。

湖湖 · 发表于 2021-2-16 20:01:33

本帖最后由湖湖于 2021-2-16 20:13 编辑

理论上没问题问题是你的机器能不能承受。

简单说车钢材最少需要24N/M的力矩。A轴电机用86 130 闭环步进就行 1:2减速能实现 24N 以上力矩  转速1000 车钢材一般 2~300转就行。同时还能当旋转轴用。可问题是  你的机器如果承受不了这么大力矩。。。。可能机器自己就把自己拆了 ~

别等车完钢材  在来雕刻发现 Z 轴歪了 ~~~~~~~~噗  那就报废了 ~~~

这种机器需要刚性特别好。轨道最少 20方轨四滑块。要生产最好 30方轨。如果车软金属要求就没那么高了。

但是型材机是肯定不行的啊！铝板机铸铁机也要看结构。厚度尺寸。别瞎玩。万一结构扭弯了扭裂了  就不好玩了 ~最好是钢块结构的机器。

MTComputer · 发表于 2021-2-16 20:01:50

SWSF 发表于 2021-2-16 18:39
, ^7 Y+ T/ ]+ x( Z要实现车功能很容易，主轴装转位车刀，主轴定向后锁死，主轴就是车刀架，问题在于机架刚性，车床要的是大 ...

DMG 真他妈的怪兽。

ttys · 发表于 2021-2-16 20:51:21

MTComputer 发表于 2021-2-16 10:35
' x& _$ }2 V/ V* j) c8 [- ?- _用车刀还是铣刀 ?

很多种方法，我的一种带数控分度的A轴，松开联轴器就是车床主轴可以高速旋转车，连上数控分度头，就当A轴。
随便用车刀或者铣刀，结构与上面发的类似但自动程度不同。

湖湖 · 发表于 2021-2-16 21:07:07

ttys 发表于 2021-2-16 20:51% w# I3 d4 E% y0 l+ t9 ~! ^! w! o
很多种方法，我的一种带数控分度的A轴，松开联轴器就是车床主轴可以高速旋转车，连上数控分度头，就当A轴 ...

用高扭矩闭环步进或者伺服电机就行。脉冲主轴和旋转轴信号都连接上切换信号就行了。

主轴信号就当车床用旋转轴信号就当旋转轴用

不用改变任何硬件。

逻辑混乱 · 发表于 2021-2-16 21:27:48

楼上几楼的不耻上答很好

来自安卓APP客户端

ttys · 发表于 2021-2-16 22:25:23

暴牙精机发表于 2021-2-16 11:16% O" V) W9 k0 e" |) U1 b6 h) G
“不耻下问”这个成语曾经在这里掀起血雨腥风
; ~' F9 r- o& q今天又现“不耻下问”

只看主题中的问题，根本没注意这一行

，管他上下不耻就行了。

JUNgGG · 发表于 2021-2-17 19:14:02

很早以前看过这个视频都忘了，恰巧今天又推送出来了

来自安卓APP客户端

MTComputer · 发表于 2021-2-17 19:16:36

JUNgGG 发表于 2021-2-17 19:14
0 s, P% R% @: f( A很早以前看过这个视频都忘了，恰巧今天又推送出来了

龙门车床，我还没想到我的主轴位置怎么装车刀。

MTComputer · 发表于 2021-2-17 19:18:18

林大夫发表于 2021-2-16 19:572 M/ E. N/ u; O9 D: S
留了装快换车刀架的位置，但是没装。台球杆前节只能用动力刀头，用车刀径向力太大。

晒下刀架。

JUNgGG · 发表于 2021-2-17 19:27:42

MTComputer 发表于 2021-02-17 19:16
% Z& \4 N5 M0 X6 r龙门车床，我还没想到我的主轴位置怎么装车刀。

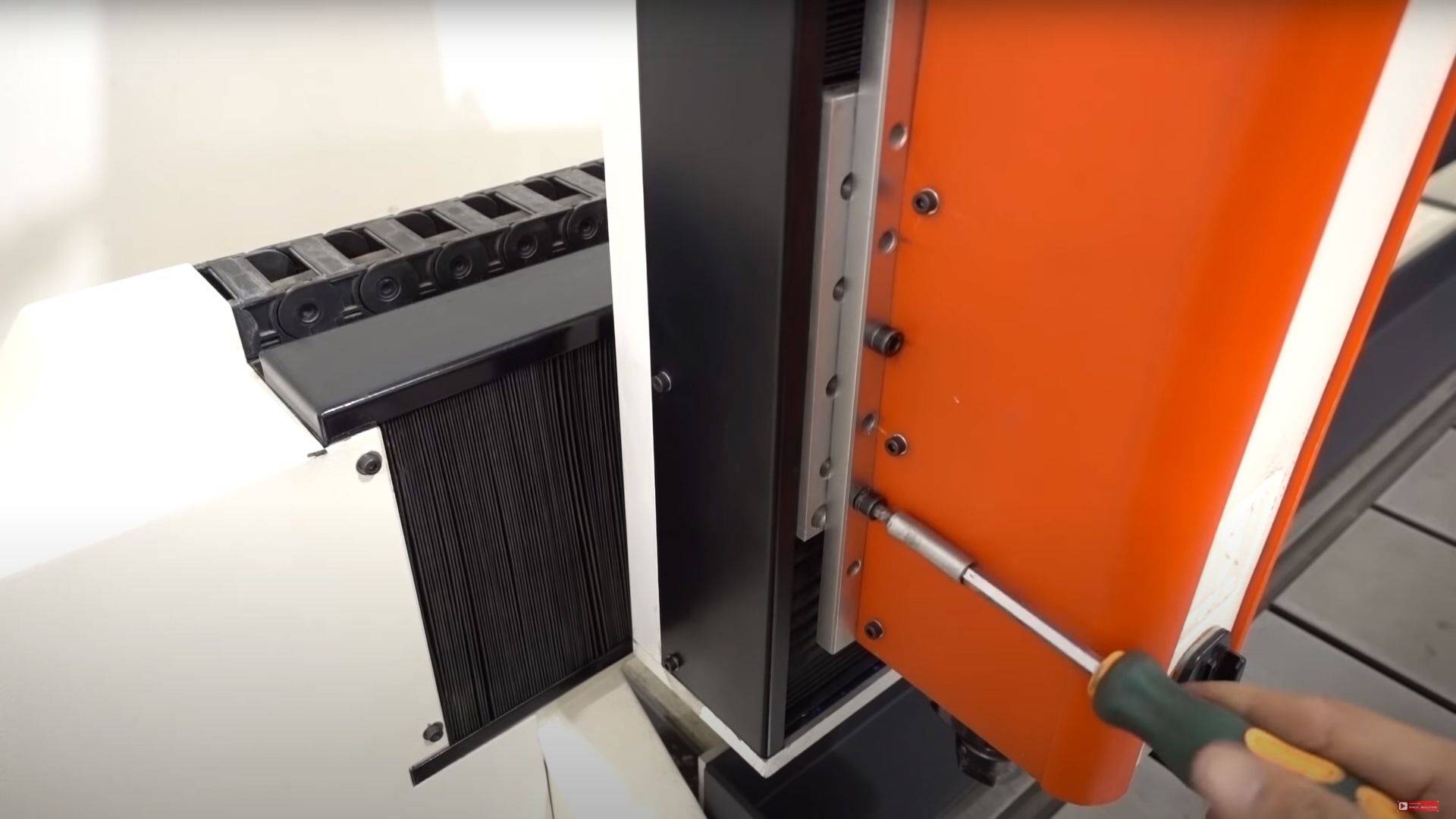

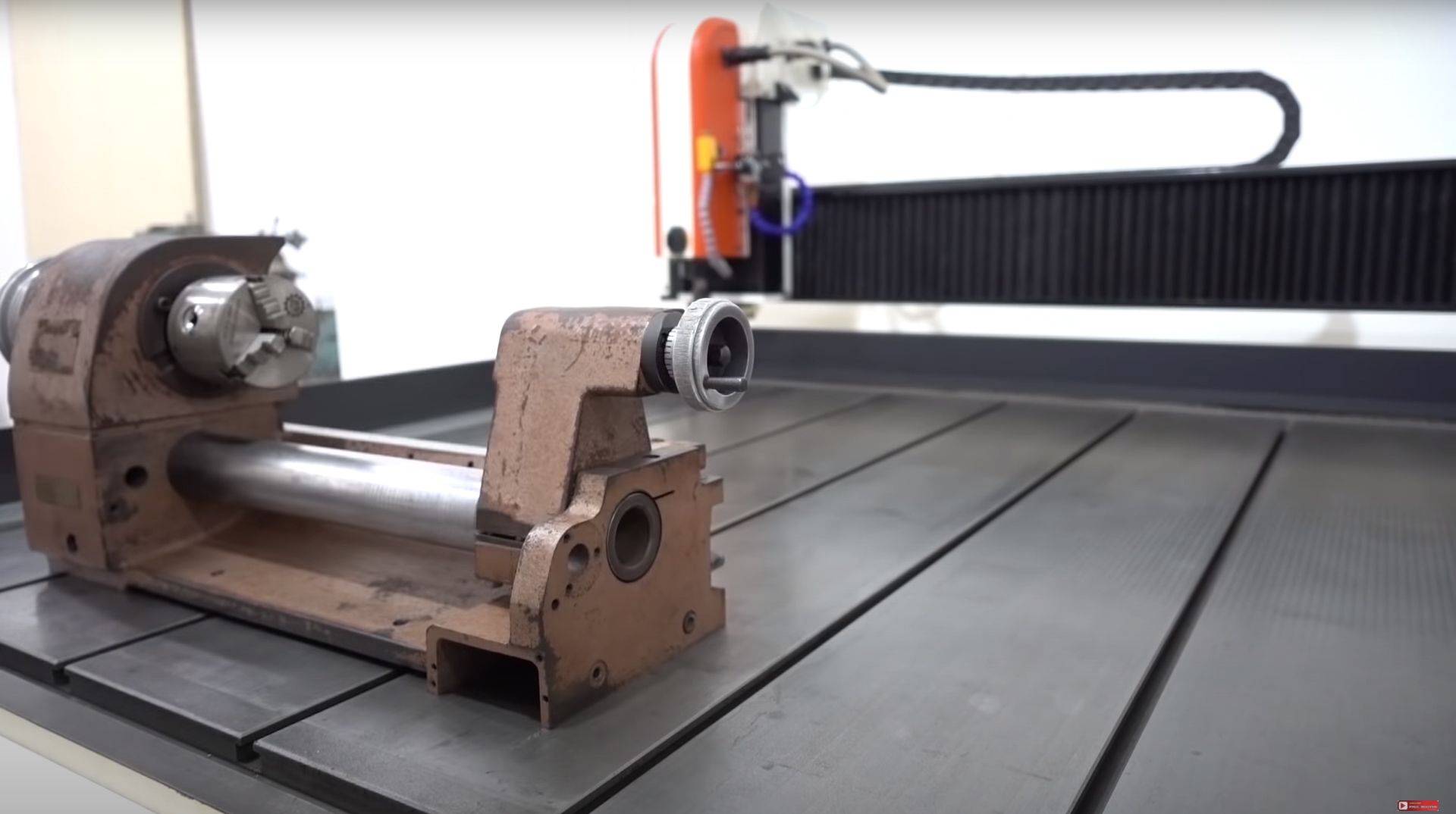

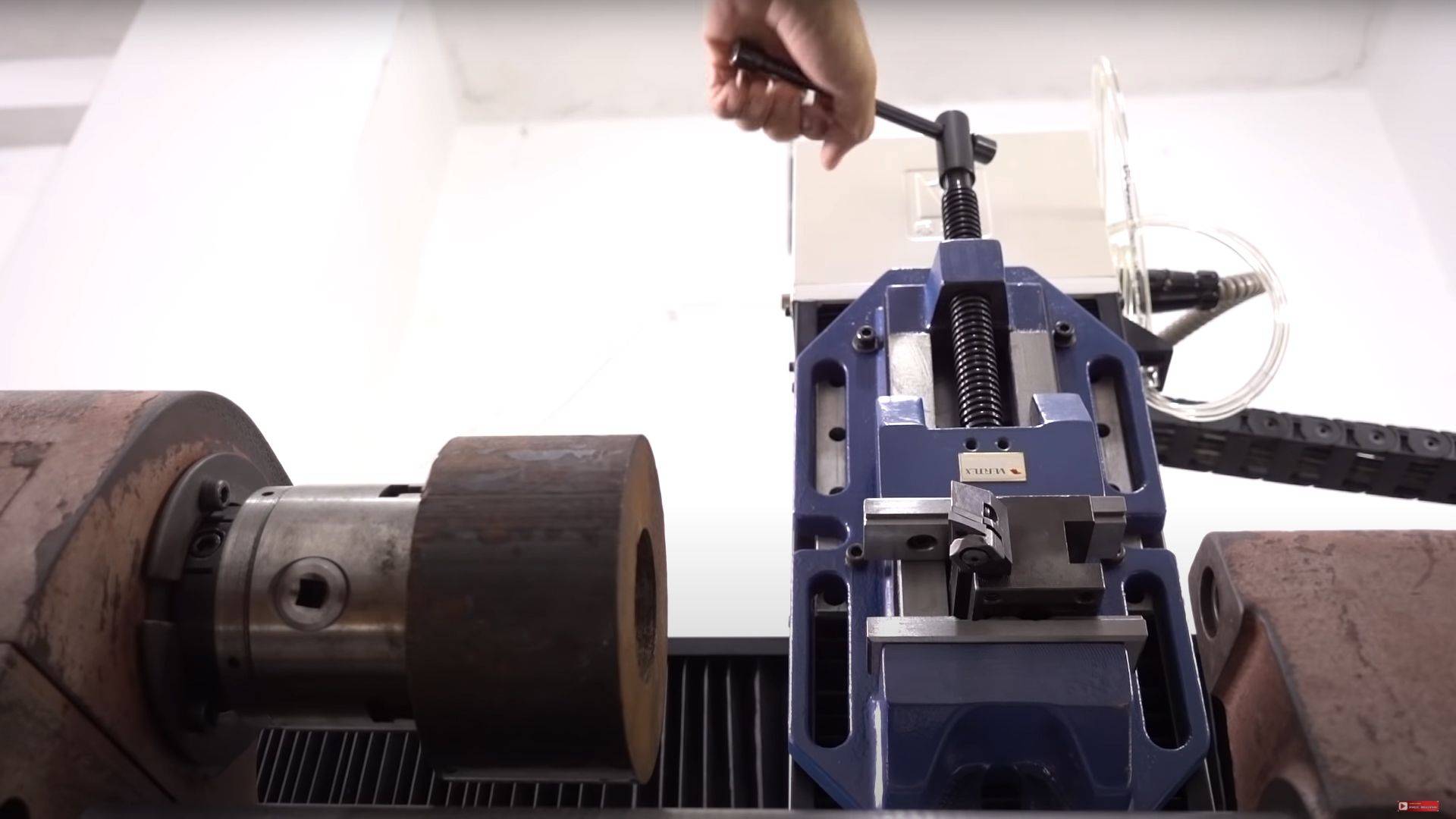

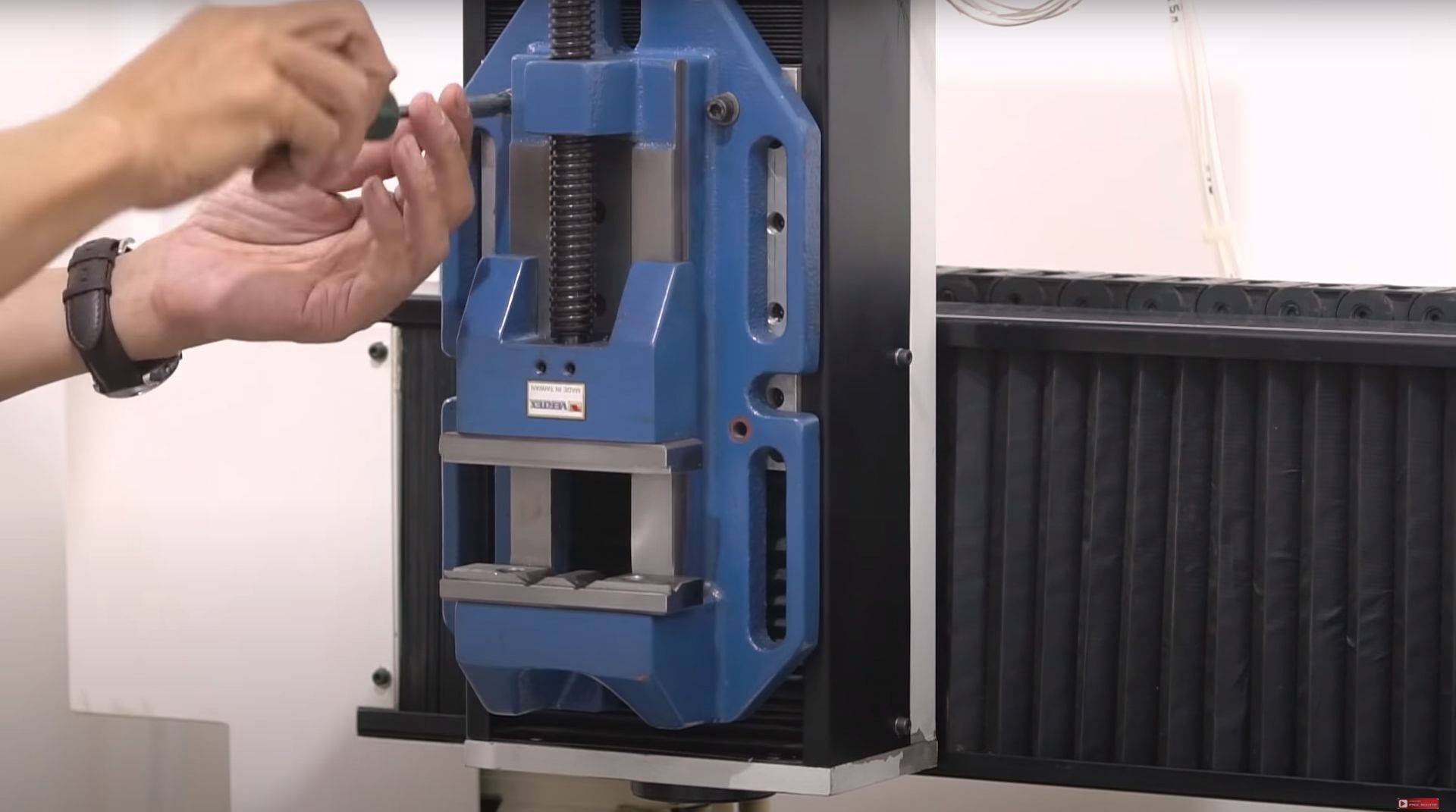

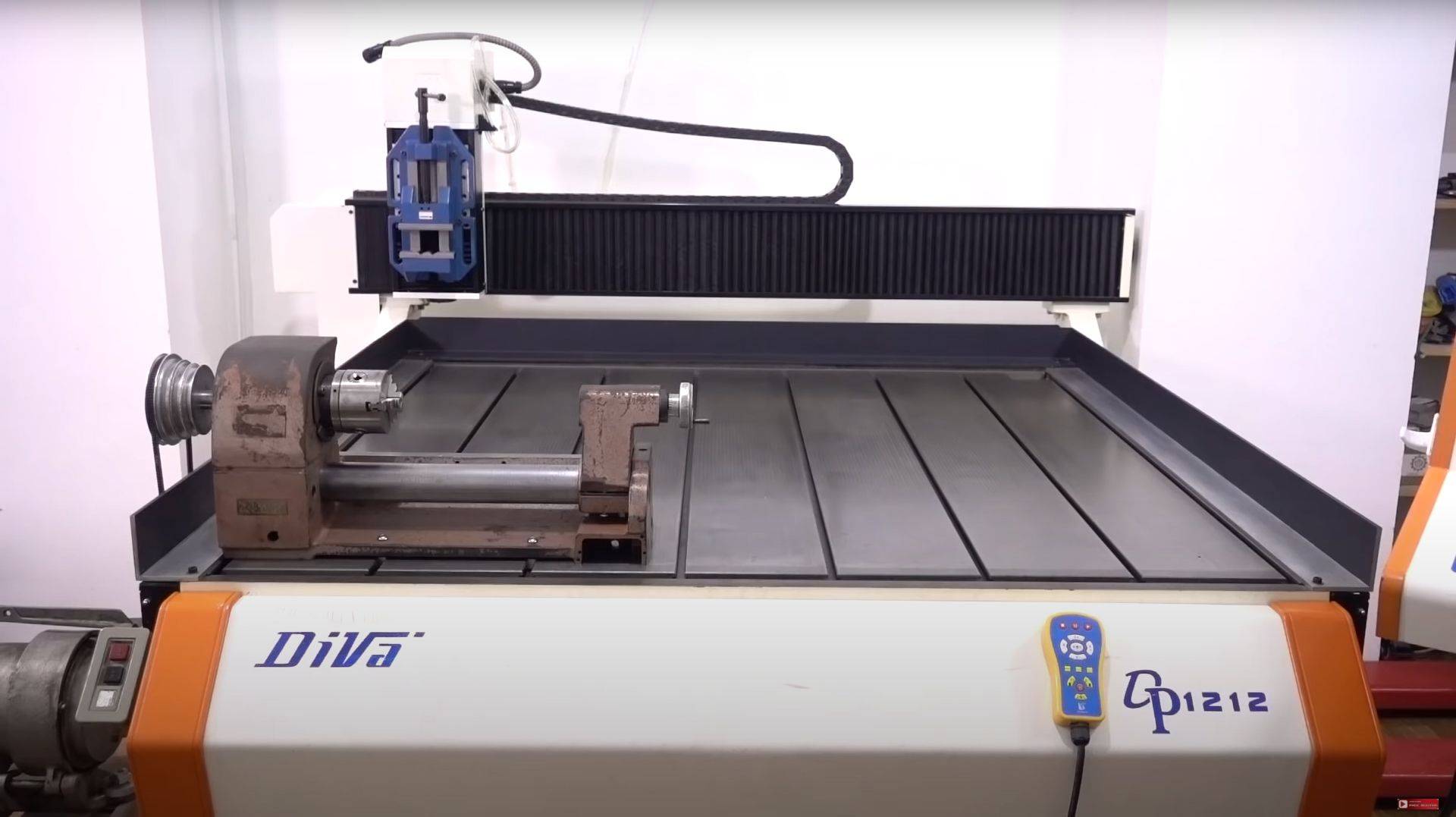

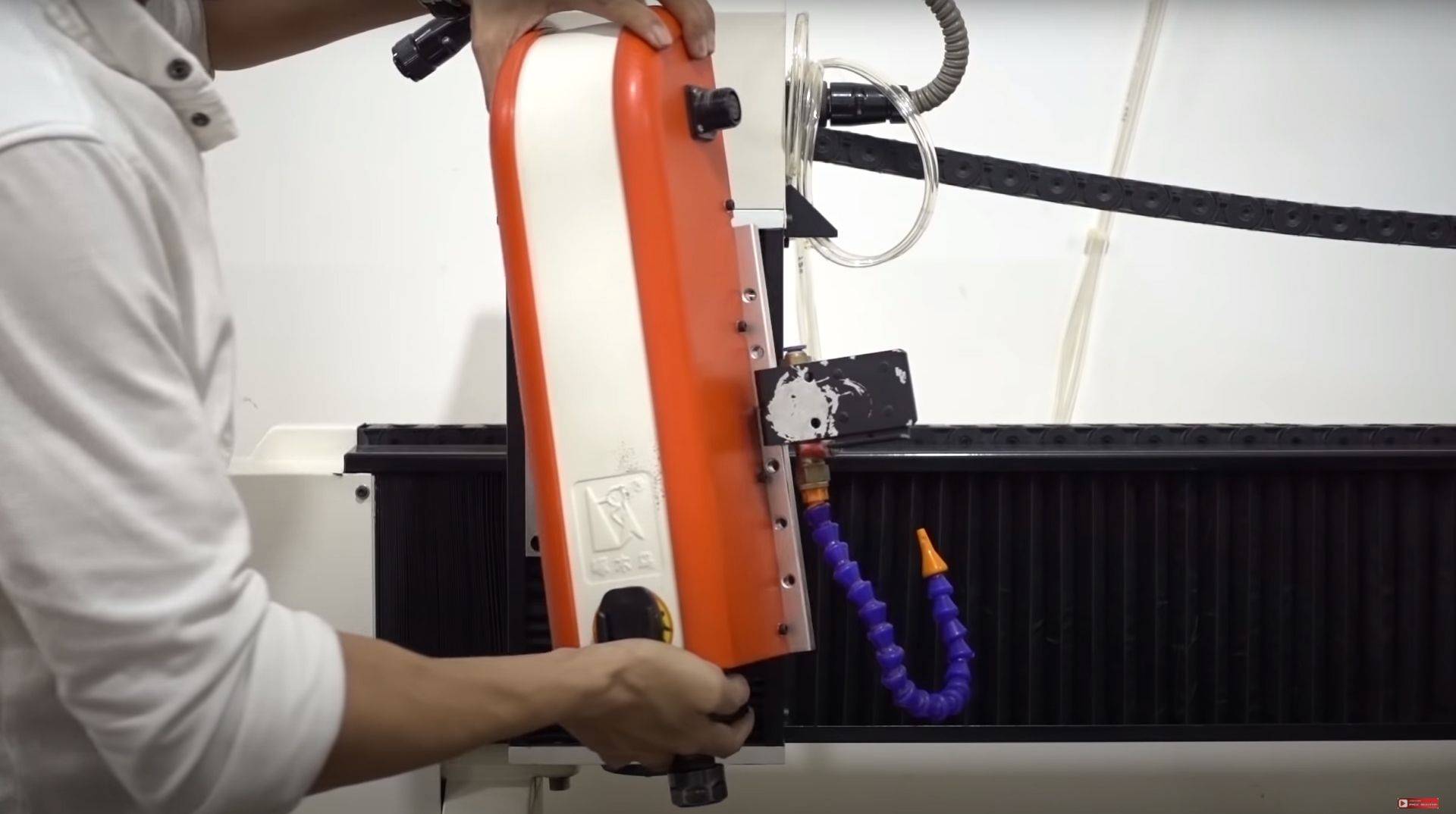

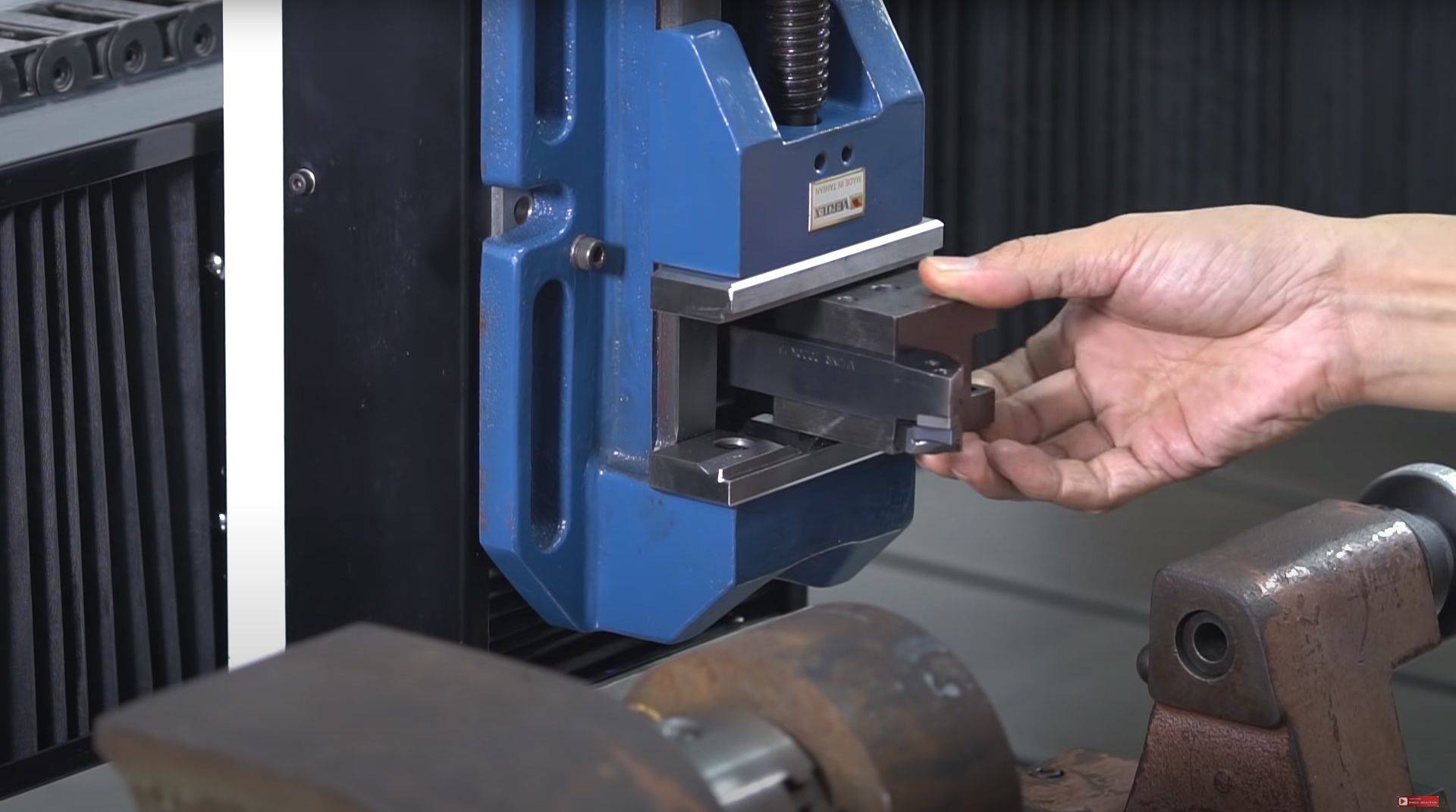

再补几张，拆了主轴上台钳，夹住车刀座，干就完了简单粗暴，这个老外用的雕刻机还是国产的啄木鸟牌

来自安卓APP客户端

MTComputer · 发表于 2021-2-17 19:38:57

JUNgGG 发表于 2021-2-17 19:27- ]; v& O* _% N0 [: M" P
再补几张，拆了主轴上台钳，夹住车刀座，干就完了简单粗暴，这个老外用的雕刻机还是国产的啄木鸟牌

钳子刀架。

林大夫 · 发表于 2021-2-17 21:46:51

MTComputer 发表于 2021-02-17 19:181 Q3 Q, s8 y* j3 a G
晒下刀架。

淘宝很多燕尾快换的

来自安卓APP客户端

esee · 发表于 2021-2-18 01:43:59

JUNgGG 发表于 2021-02-16 19:10. D& f ^9 S$ I& L
dd马达直驱的可以，定位精度，回差，转速都满足

DD马达应该也不行，一般的DD马达也就是两三百转的样子，这时候是高扭矩，但转速不够；高转速DD马达大都在一千转左右，这个时候扭矩小，能同时满足转速和扭矩的，个头就太大了

来自安卓APP客户端

JUNgGG · 发表于 2021-2-18 04:06:25

esee 发表于 2021-02-18 01:43
* p# l( P4 }& e# {# tDD马达应该也不行，一般的DD马达也就是两三百转的样子，这时候是高扭矩，但转速不够；高转速DD马达大都在一千转左右，这个时候扭矩小，能同时满足转速和扭矩的，个头就太大了

加工中心用的转台，比如台湾谭佳直驱转台，最高2000转，官方宣传片里就说可当车床主轴用

来自安卓APP客户端
