四轴问题求助

爸比造 · 发表于 2021-2-5 21:06:02

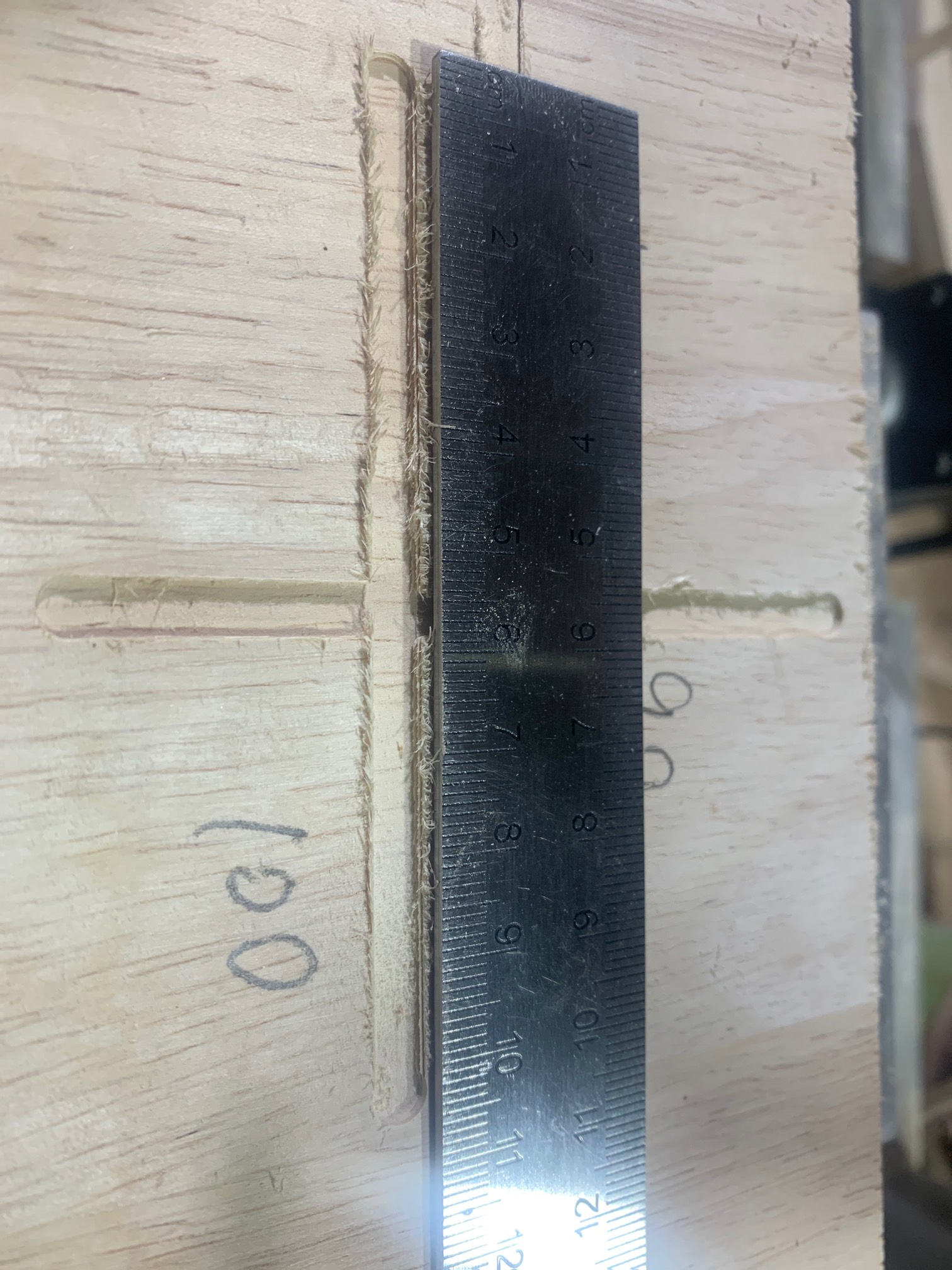

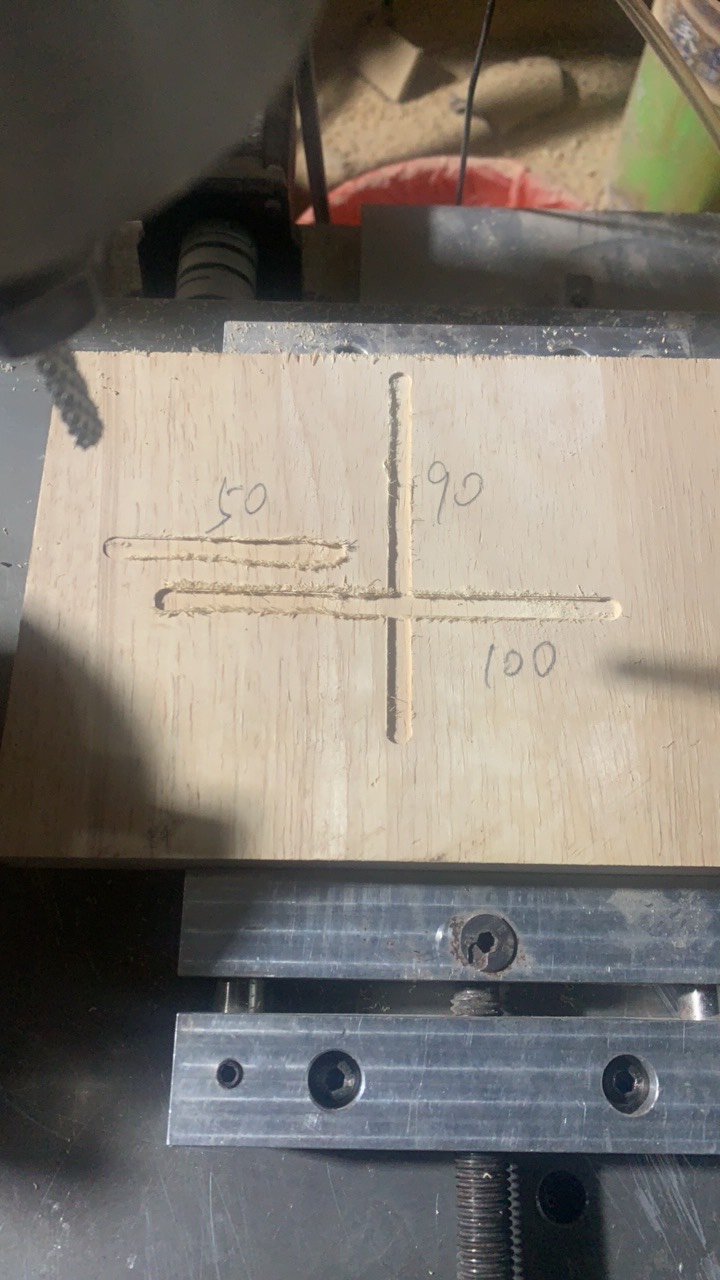

xy轴用g0代码走出来的数值，我用直尺量能对得上，比如走g0 x100，量的长度是106，刀是6mm的铣刀，然后z轴不知道要怎么走才能测的到

lhfbaby · 发表于 2021-2-5 21:11:02

爸比造发表于 2021-02-05 21:06
" F9 k7 X2 ~% D) Sxy轴用g0代码走出来的数值，我用直尺量能对得上，比如走g0 x100，量的长度是106，刀是6mm的铣刀，然后z轴不知道要怎么走才能测的到

看你这直线都走成这样，估计机架刚性太差。

爸比造 · 发表于 2021-2-5 21:52:04

lhfbaby 发表于 2021-02-05 21:11, E9 @3 [/ x+ {: w' E% v
看你这直线都走成这样，估计机架刚性太差。

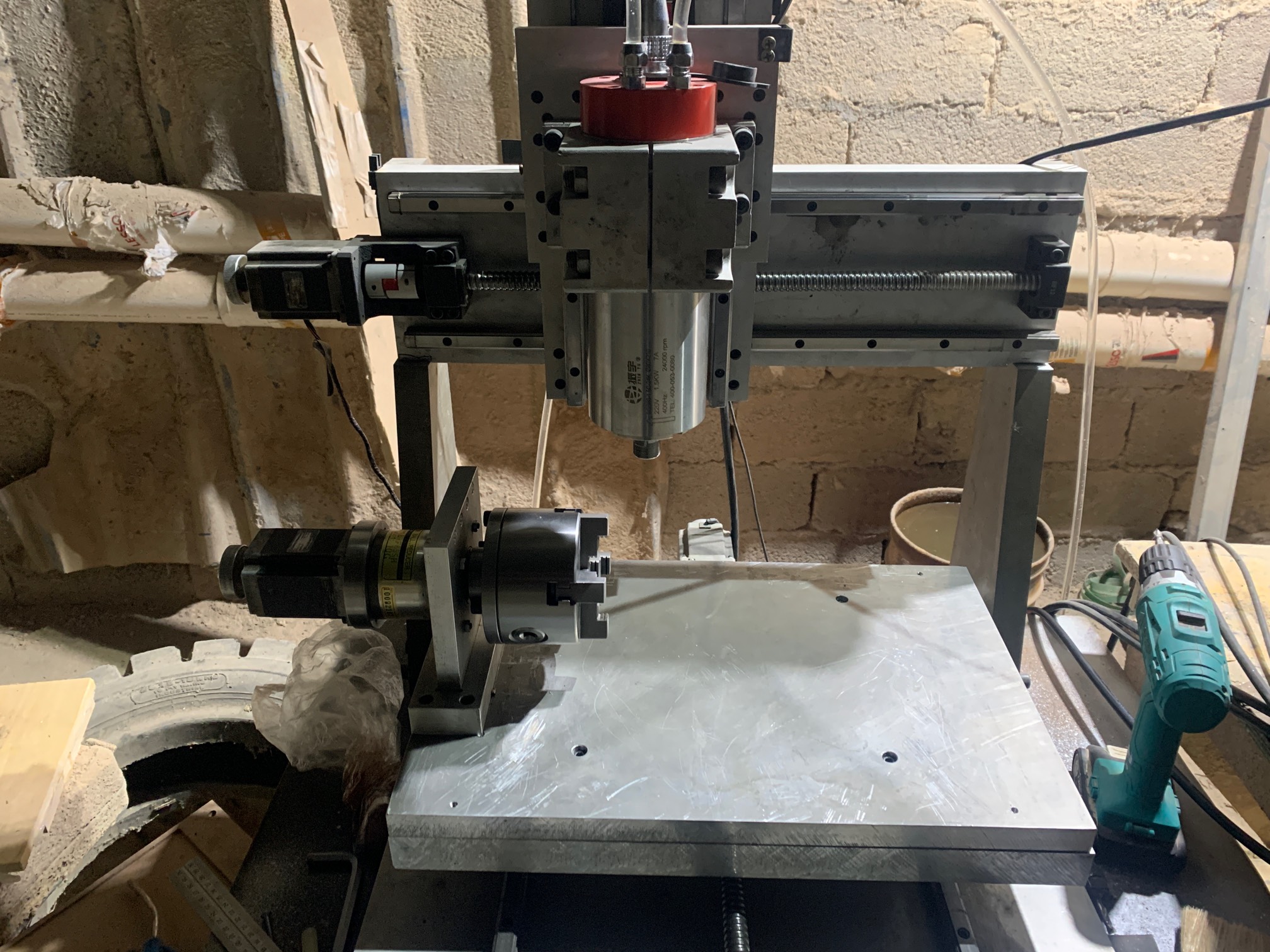

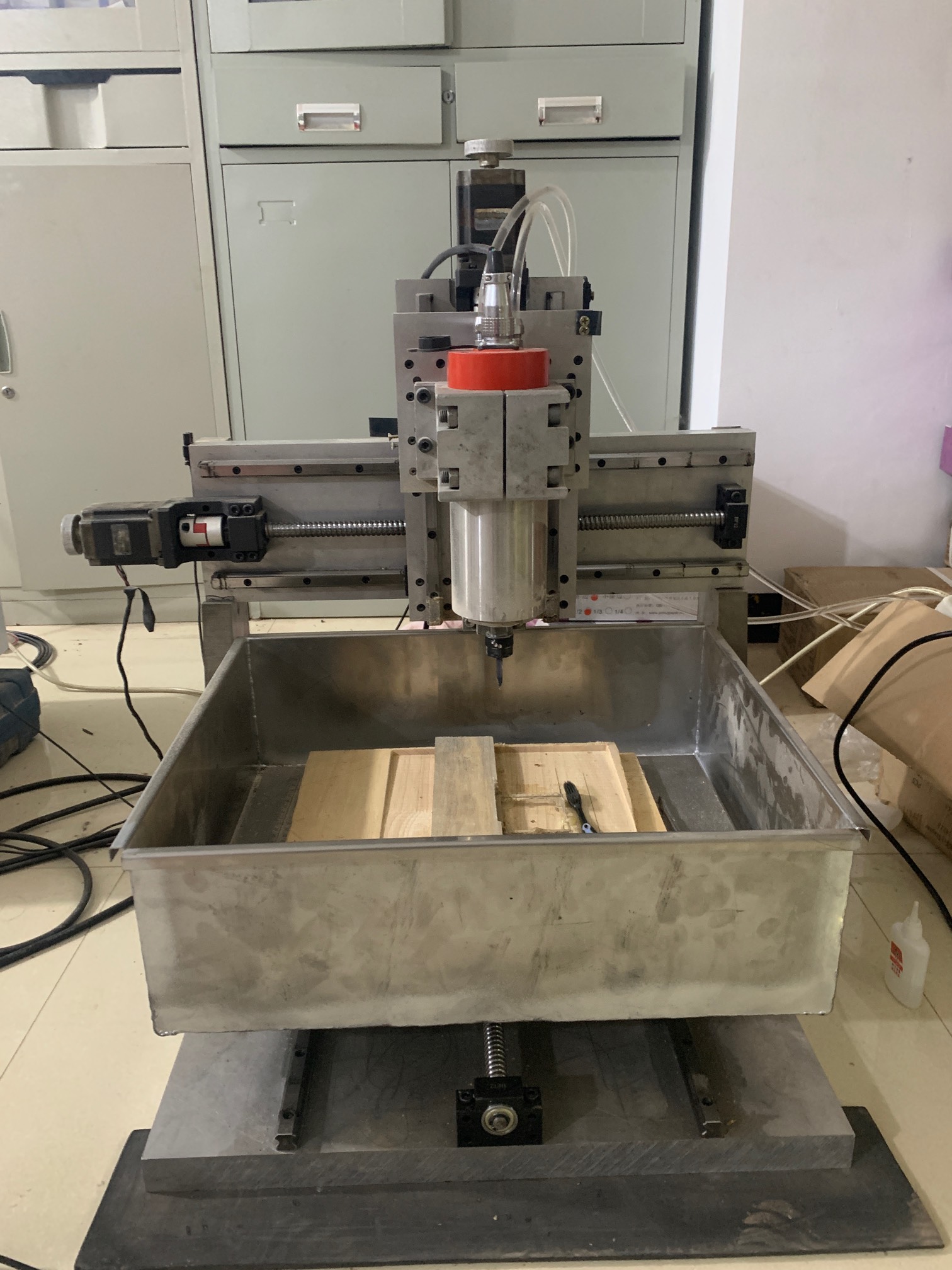

我的机架是这样的

爸比造 · 发表于 2021-2-5 22:24:15

lhfbaby 发表于 2021-02-05 21:119 a, v: @9 {1 {7 H
看你这直线都走成这样，估计机架刚性太差。

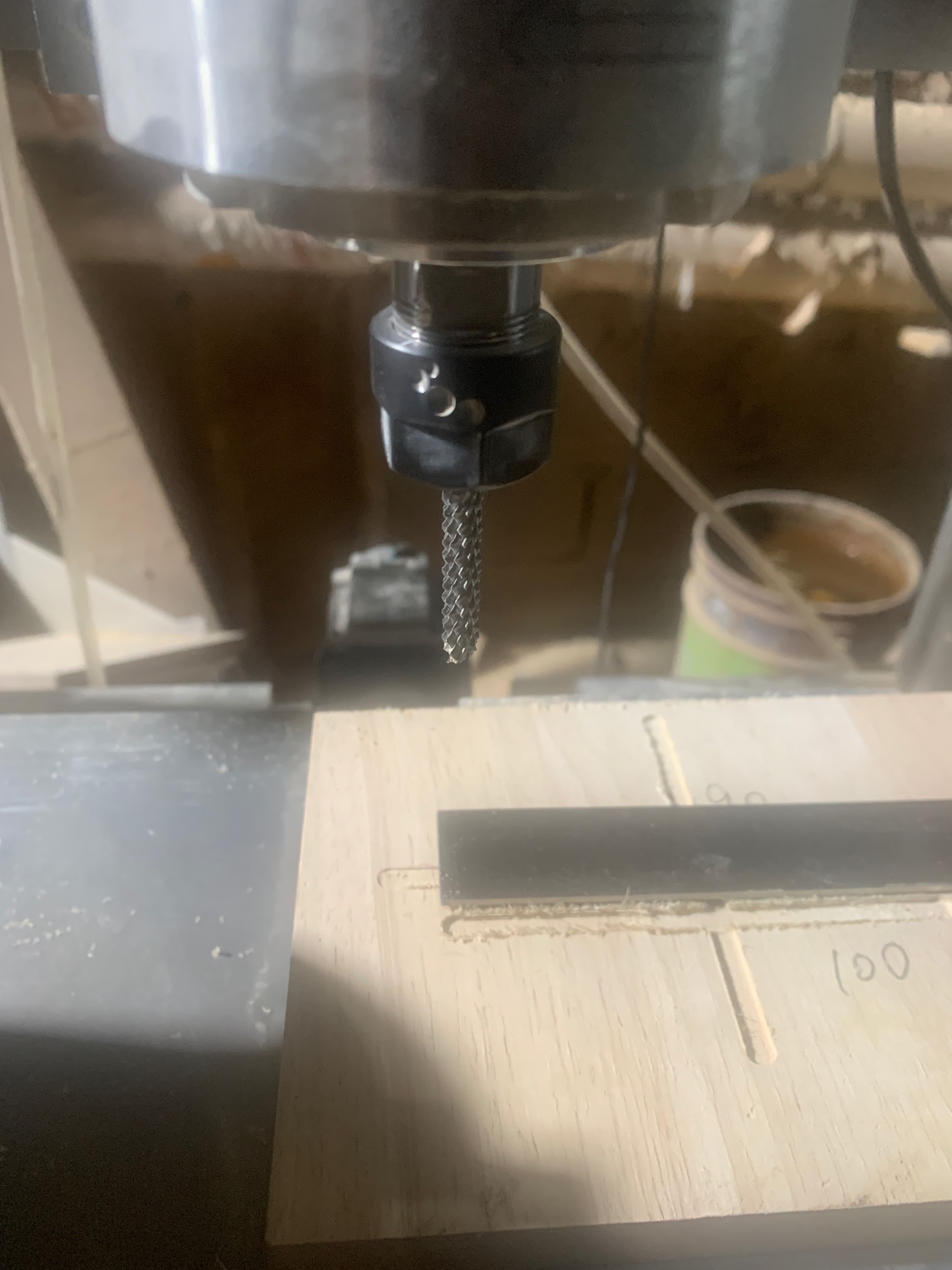

用的是这种玉米铣刀，不知道对走直线有没有影响

lhfbaby · 发表于 2021-2-5 23:35:27

这种钢板龙门是会摆的，我第一台机子20mm的a3钢板，57步进，快的时候龙门都能感觉到左右摇摆

yuewang · 发表于 2021-2-5 23:40:04

lhfbaby 发表于 2021-02-05 23:35
* V2 q+ l/ c( P* |6 x2 e8 T( `这种钢板龙门是会摆的，我第一台机子20mm的a3钢板，57步进，快的时候龙门都能感觉到左右摇摆

他的铝合金板也不见得精磨外加方轨没靠山没压块

hynzmj · 发表于 2021-2-6 02:11:56

爸比造发表于 2021-2-5 22:24) t1 A5 S! a/ R5 @$ s$ }
用的是这种玉米铣刀，不知道对走直线有没有影响

为什么要用这种铣刀？

爸比造 · 发表于 2021-2-6 02:55:41

hynzmj 发表于 2021-02-06 02:11
1 k8 l/ z8 S6 W' A5 ?+ P( w+ y为什么要用这种铣刀？

正好之前铣了圆柱还没下，就用了

木子@ · 发表于 2021-2-6 04:20:30

爸比造发表于 2021-02-05 21:52- x) T8 S- c% |
我的机架是这样的

看着步进电机小了，z轴

爸比造 · 发表于 2021-2-6 09:09:29

木子@ 发表于 2021-02-06 04:20
6 V: v! W# z+ v3 ^' \% U; }; i8 G看着步进电机小了，z轴

四轴都是加长的57步进电机

tiantang198601 · 发表于 2021-2-6 09:59:08

铣圆柱是扁的还是只是直径小？

T-Mqy · 发表于 2021-2-6 10:04:15

楼主干嘛不想方设法提升下机架和第四轴的精度呢？

tiantang198601 · 发表于 2021-2-6 10:28:08

应该是卡盘对刀都有问题，往这个方向找找看看

nini21800 · 发表于 2021-2-6 11:20:11

A轴有问题，看圆柱是旋转刀路，如果A轴正常，无论对刀对错，只会使圆柱大小不同。这是头大头小了（A轴心不正，还是椭圆，（看看铣圆时刀具是不是上下运动？或是卡盘走椭圆）

爸比造 · 发表于 2021-2-6 12:14:19

nini21800 发表于 2021-02-06 11:20
: O6 q6 r8 w7 H: @2 }$ nA轴有问题，看圆柱是旋转刀路，如果A轴正常，无论对刀对错，只会使圆柱大小不同。这是头大头小了（A轴心不正，还是椭圆，（看看铣圆时刀具是不是上下运动？或是卡盘走椭圆）

我的a轴轴心跳动是有好几十个丝，影响这么大吗
