第一次调导轨

MTComputer

T-Mqy 发表于 2021-2-5 22:16
诶，越想越觉得4丝还是不行。晚上又拆了那根不平的导轨。还真的上面有个黑色的东西。又重新调，又搞了个 ...

: R' h9 F: Y2 x2 J够好了。
我猜加工中心打个表，可能也没你这个好了。

+ R5 q; A1 @) f3 v! G9 ?/ a" n
" F2 d1 r+ |+ W2 F3 Y- D

T-Mqy

MTComputer 发表于 2021-02-05 22:29
0 ^. P; h6 _) P+ F* M  e4 D! O2 \够好了。
6 A6 P& }" Z" v* A$ c5 ?8 d0 P我猜加工中心打个表，可能也没你这个好了。

* x, _8 h0 y- @" K  T2 G4 D+ l那倒不会，diy的肯定是半桶水。人家加工出来的东西2丝以内。。。

来自安卓APP客户端

fobyellow

T-Mqy 发表于 2021-2-5 09:30
有一个点到了4丝。不管了，就这样了

' V6 e% X8 r8 D! f, N1 p3 J) R指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还有你之前指示导轨侧面的位置，那个位置也不是尺寸控制面，属于随便加工那种，轨道上只有四个滚珠工作面和底面是属于尺寸控制的，以前轨道的打孔都还是手工打的，十年前的国产导轨广告页面上还醒目的标注数控打孔，意思是他们家已经很牛逼了

MTComputer

fobyellow 发表于 2021-2-7 15:33
9 z6 y0 b. }8 _2 j( _7 q指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还 ...

  h* P# v& h  i受教了，应该打滚珠的接触面。

T-Mqy

fobyellow 发表于 2021-02-07 15:33
) z$ j4 h0 Q- E* h( g指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还有你之前指示导轨侧面的位置，那个位置也不是尺寸控制面，属于随便加工那种，轨道上只有四个滚珠工作面和底面是属于尺寸控制的，以前轨道的打孔都还是手工打的，十年前的国产导轨广告页面上还醒目的标注数控打孔，意思是他们家已经很牛逼了

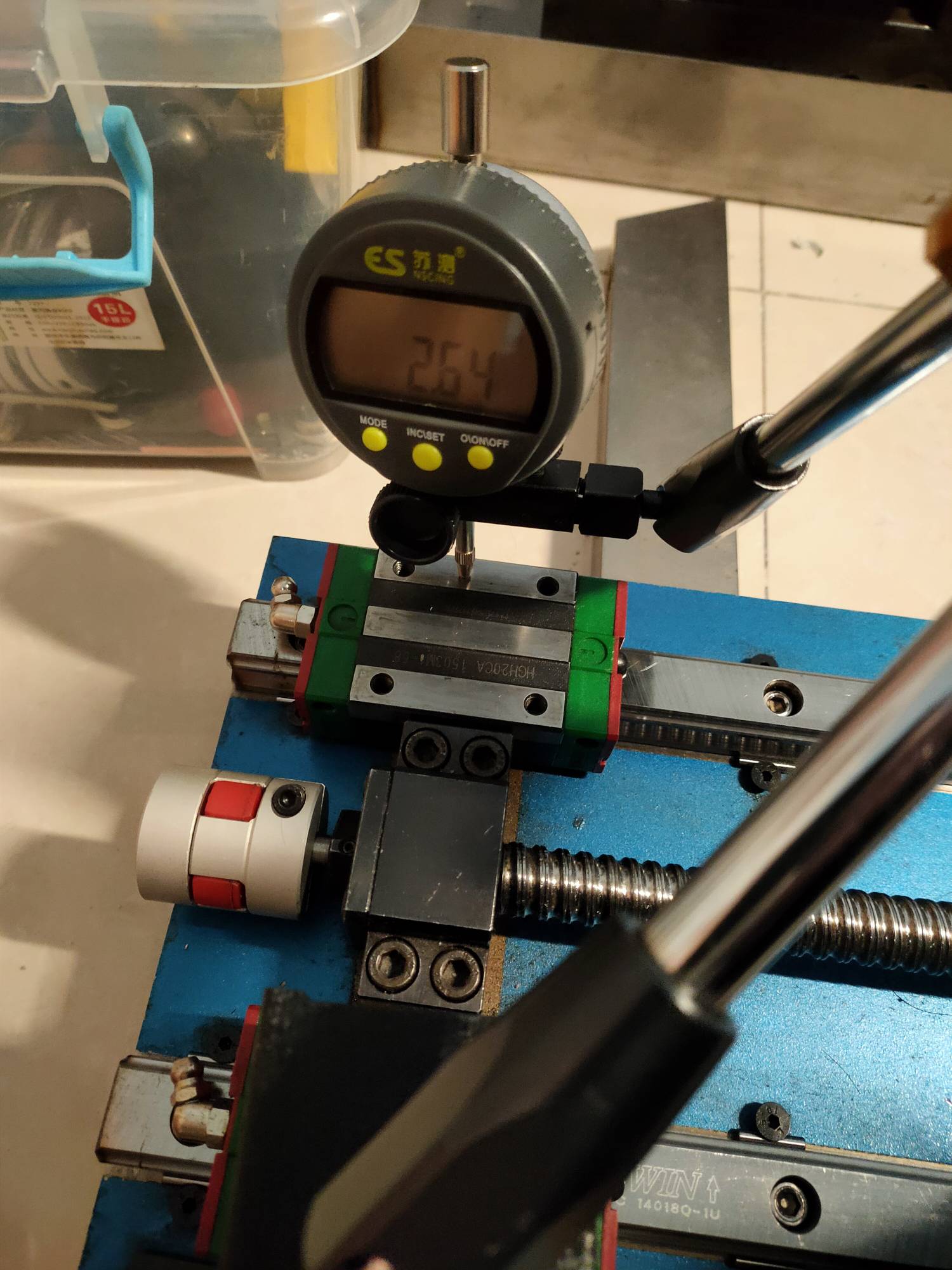

之前没调过，看了您的回复，我又按您的方法操作了下。没有太大的区别。侧面斜面上1丝的跳动，顶面放滑块上2丝的跳动。这个二手上银导轨滑块，可能是本身各个面做工就都很好吧。
: n, O+ U1 j  `- g

来自安卓APP客户端

T-Mqy

fobyellow 发表于 2021-02-07 15:33
指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还有你之前指示导轨侧面的位置，那个位置也不是尺寸控制面，属于随便加工那种，轨道上只有四个滚珠工作面和底面是属于尺寸控制的，以前轨道的打孔都还是手工打的，十年前的国产导轨广告页面上还醒目的标注数控打孔，意思是他们家已经很牛逼了

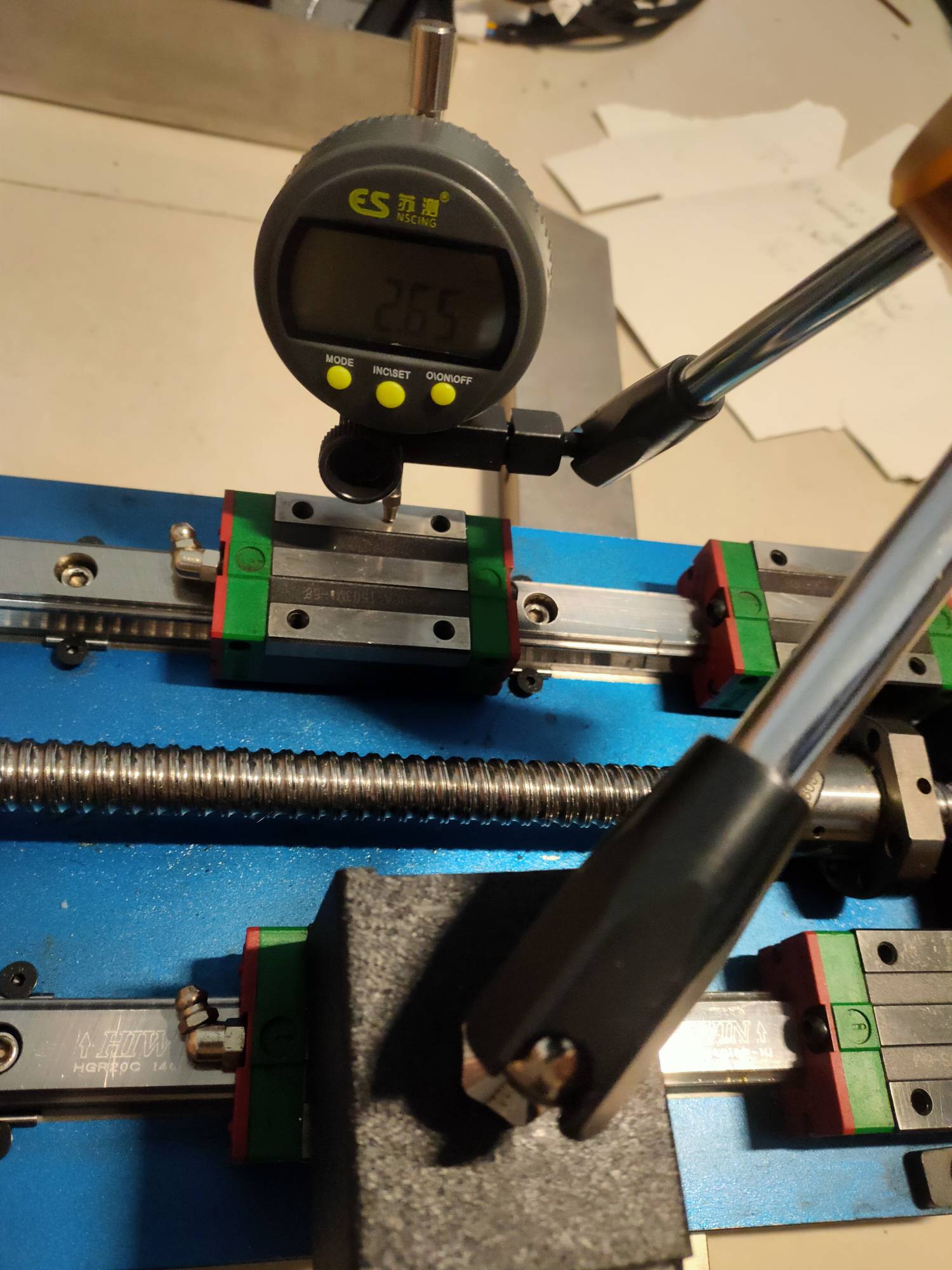

* M" c% u! U1 o" p) r( D这是顶面的。
) ?( H0 B1 N  A% H
3 R0 \% \9 L- f4 s  q! P
1 s2 `/ k& f5 J0 V  i

来自安卓APP客户端

T-Mqy

fobyellow 发表于 2021-02-07 15:33
2 r, z- D9 I2 D# n, v+ t指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还有你之前指示导轨侧面的位置，那个位置也不是尺寸控制面，属于随便加工那种，轨道上只有四个滚珠工作面和底面是属于尺寸控制的，以前轨道的打孔都还是手工打的，十年前的国产导轨广告页面上还醒目的标注数控打孔，意思是他们家已经很牛逼了

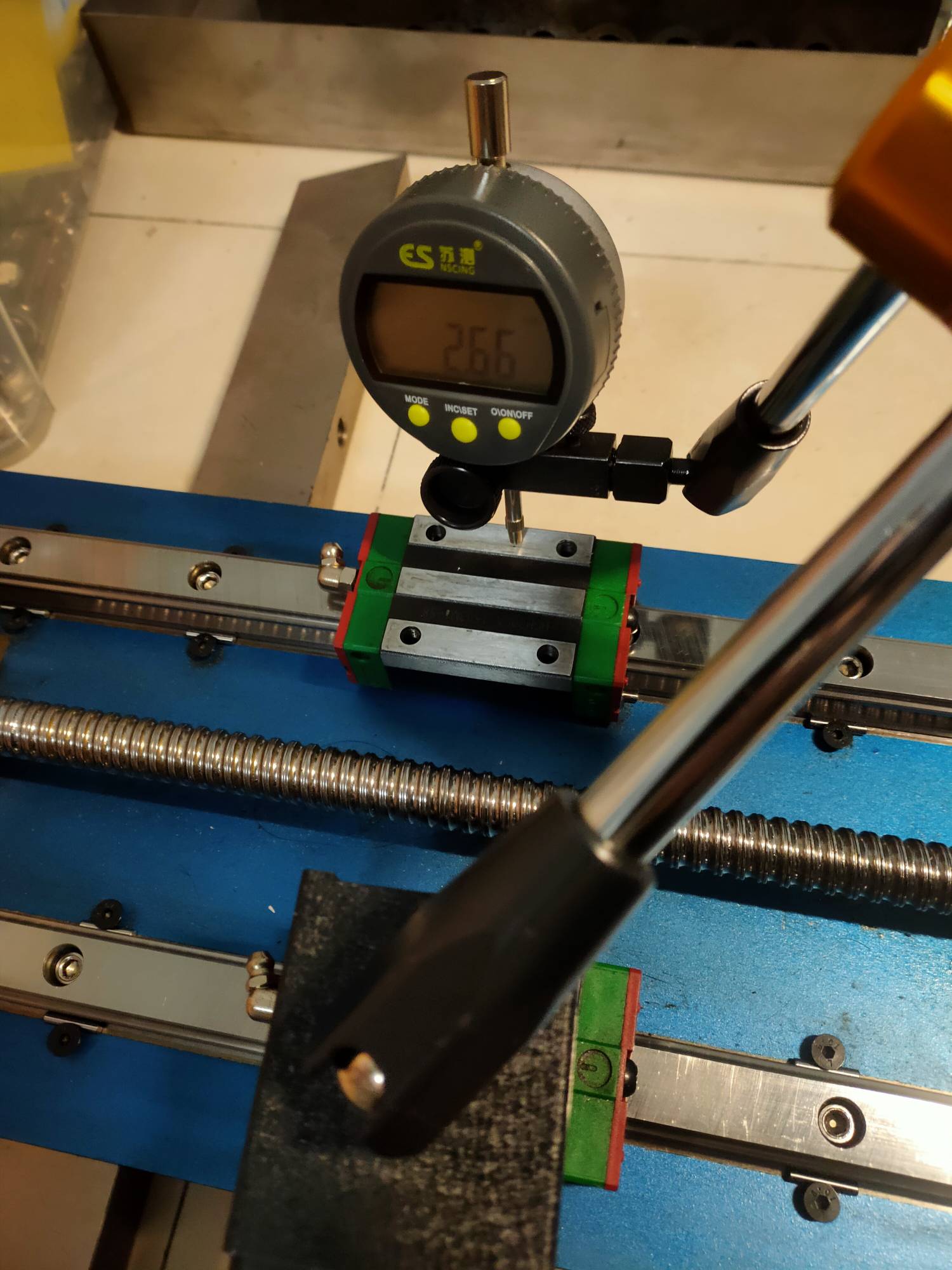

5 W0 z" O0 O4 S& E5 X6 c2 k上下两个滚珠凹槽也是一样的

来自安卓APP客户端

MTComputer

找个贡柑的表，可能方便点。

T-Mqy

fobyellow 发表于 2021-02-07 15:33
指示位置不应该是导轨的表面，应该装个滑块，指示滑块的表面。导轨的表面不是尺寸控制面，没啥意义的，还有你之前指示导轨侧面的位置，那个位置也不是尺寸控制面，属于随便加工那种，轨道上只有四个滚珠工作面和底面是属于尺寸控制的，以前轨道的打孔都还是手工打的，十年前的国产导轨广告页面上还醒目的标注数控打孔，意思是他们家已经很牛逼了

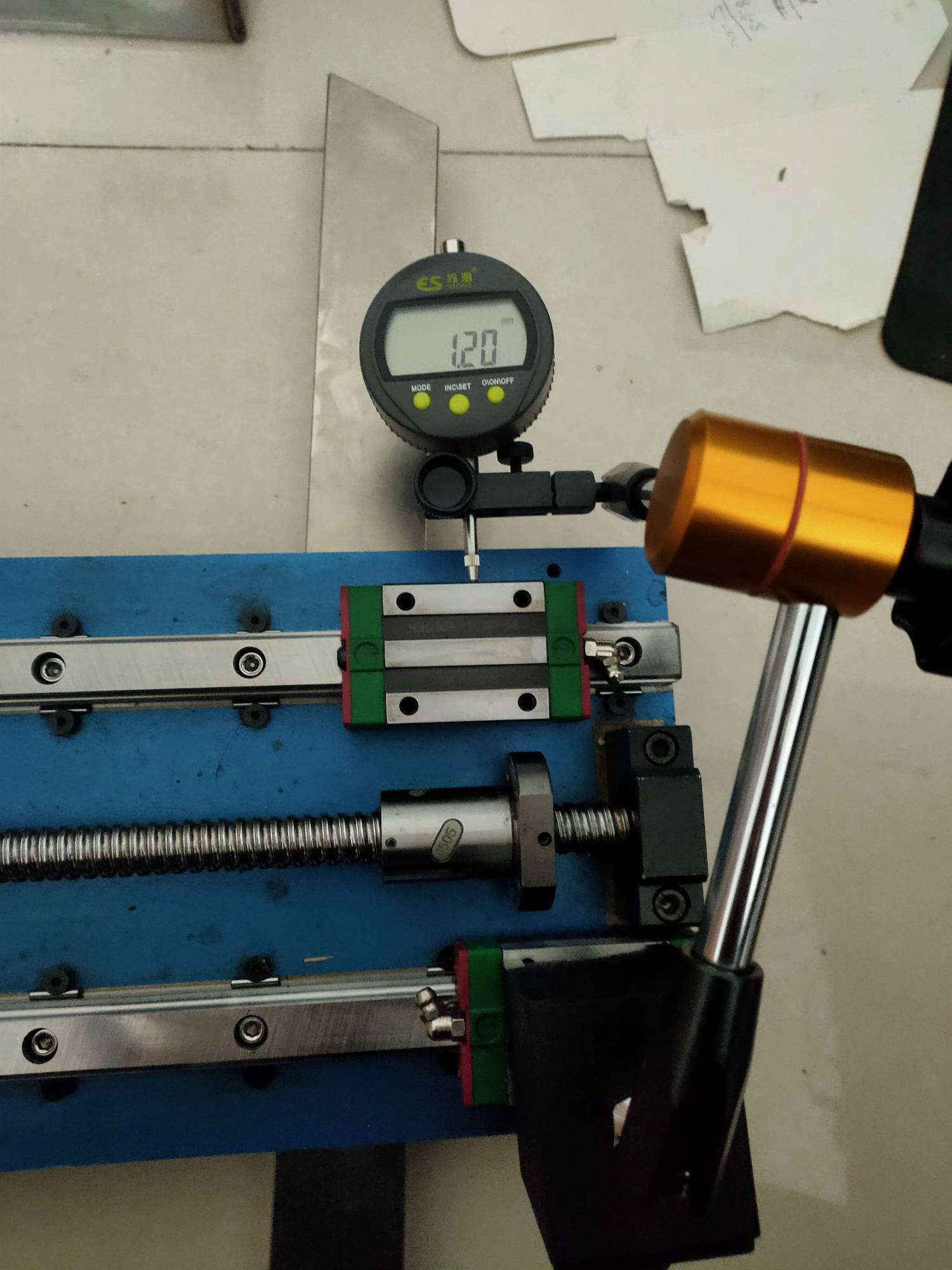

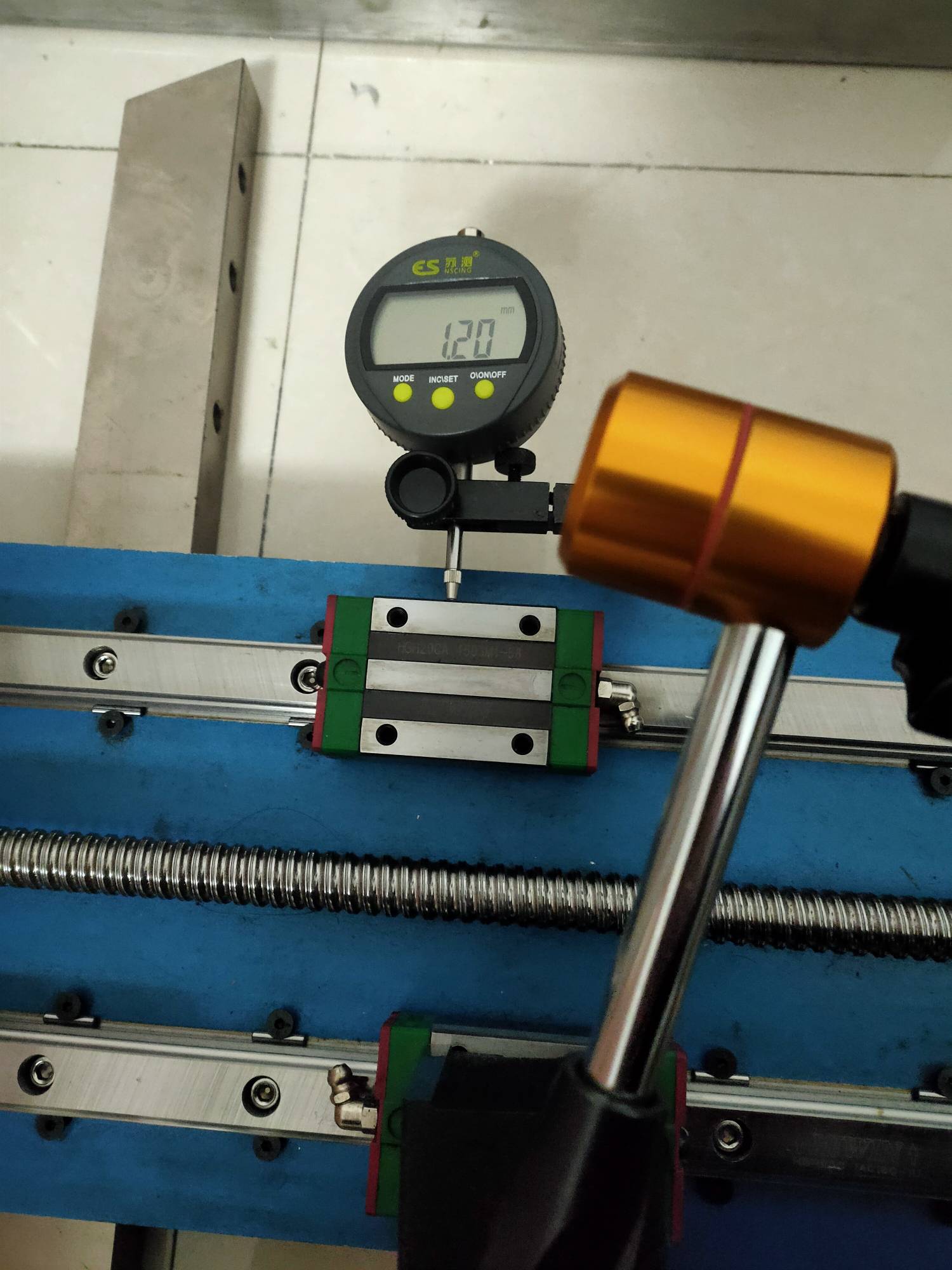

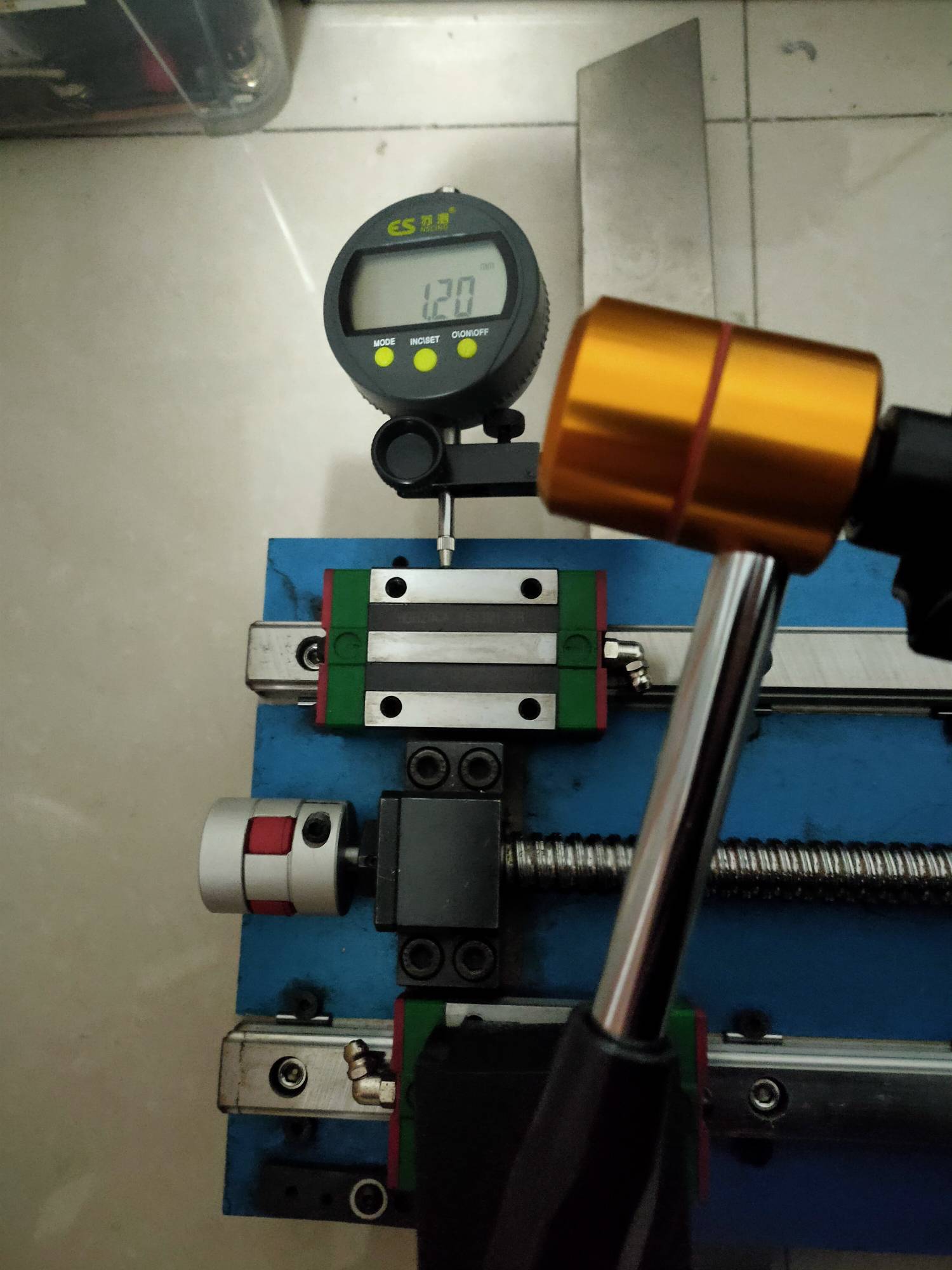

专业大神告诉我打滑块侧面，这样更好了，没跳动，心理更好过些。
7 T4 m3 M" A8 \% Z% P
# {9 e  \% t) D" a) m  E

来自安卓APP客户端

MTComputer

我估计滑块的精磨面每一个也有一点厚度误差。

T-Mqy

MTComputer 发表于 2021-02-07 17:14
我估计滑块的精磨面每一个也有一点厚度误差。

+ \3 Z' Z$ Y2 b4 n7 p( j肯定有的，那得千分表才能测的出来

来自安卓APP客户端
