本帖最后由 闲云孤鹤 于 2011-5-26 20:10 编辑
经过大半年的艰辛努力，终于看到了结果。前段时间做台大型的1300X2500木工电脑雕刻机用着还不错，但俺喜欢做小玩意儿这台大的不方便，就又做了台超小的100X100X70（最后完善结果应该是150X100X70），专门用来做小玩意儿的电脑雕刻机，这几天加紧A轴部分制作，以后还要完善车床功能，至于为啥要做成这种形状，是因为可扩展的性能很高，还可以把工作台直接做成自定心台钳，这样就免去了很多附件的装夹，雕平安牌的时候也不用胶粘了，呵呵！电控部分还暂时装在纸盒里，下一步准备用亚克力做透明的电控机箱，不罗嗦了 按国际惯例上图。。。。如有同好者可以相互交流相互学习。

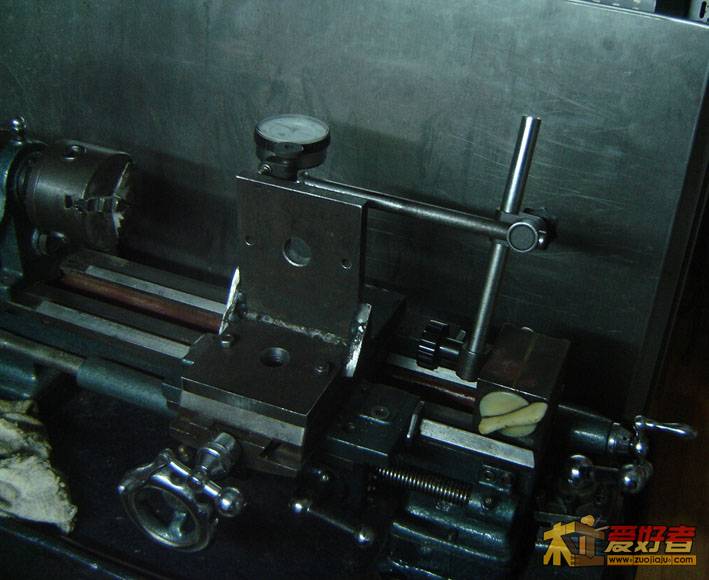

车床加铣附件打表
车床加铣附件打表

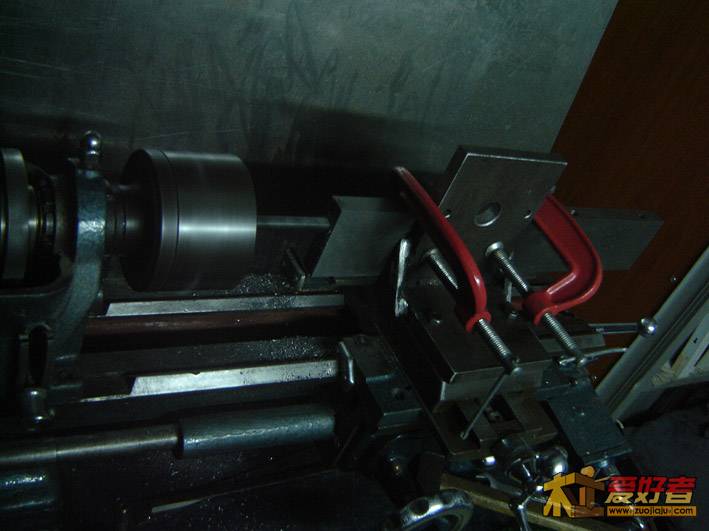

雕铣机立柱底面钻孔
雕铣机立柱底面钻孔

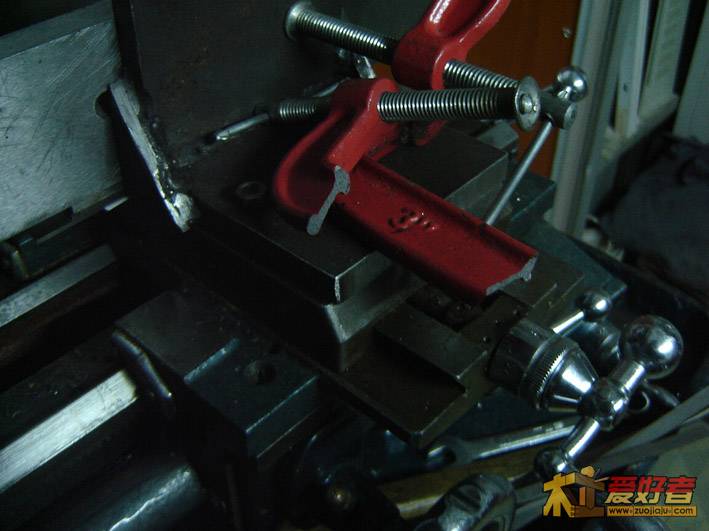

超级垃圾的国产G型夹，用点力居然断掉了，唉！
超级垃圾的国产G型夹，用点力居然断掉了，唉！

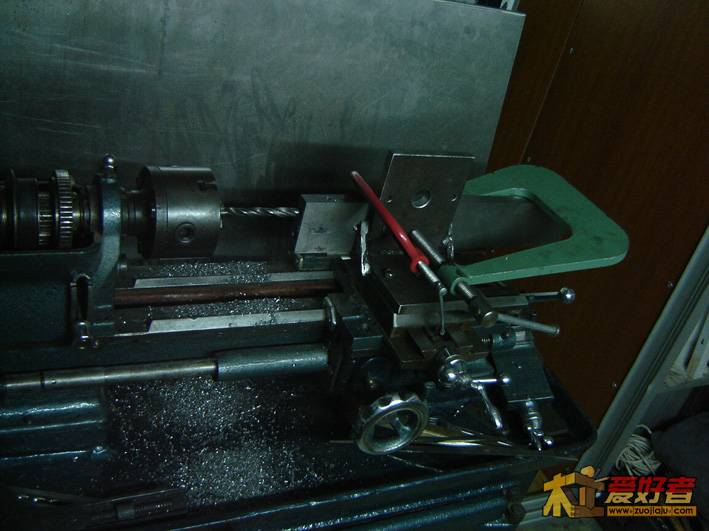

还是自己做的G型夹结实，呵呵！！！
还是自己做的G型夹结实，呵呵！！！

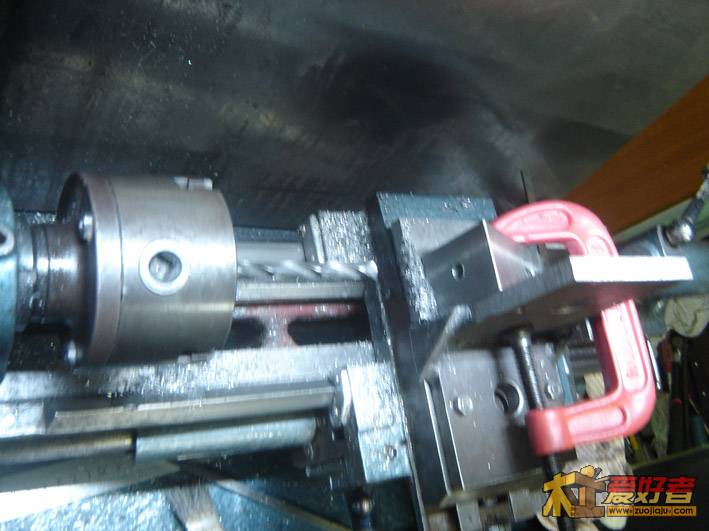

立柱加强筋底面的钻孔
立柱加强筋底面的钻孔

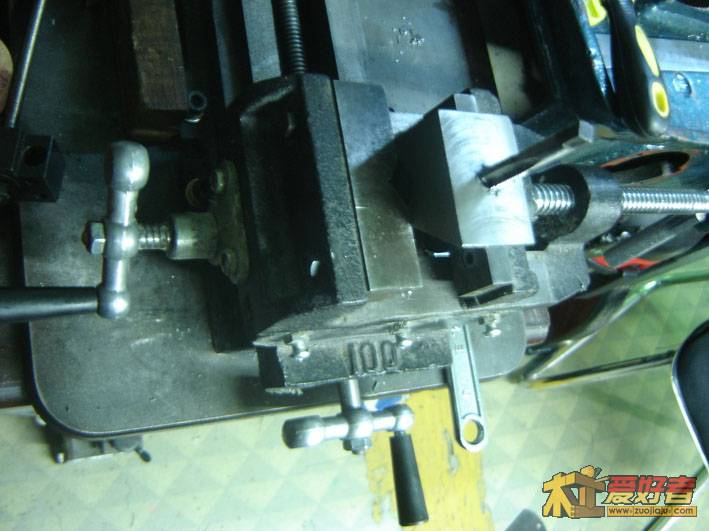

立柱加强筋底面的绞丝
立柱加强筋底面的绞丝

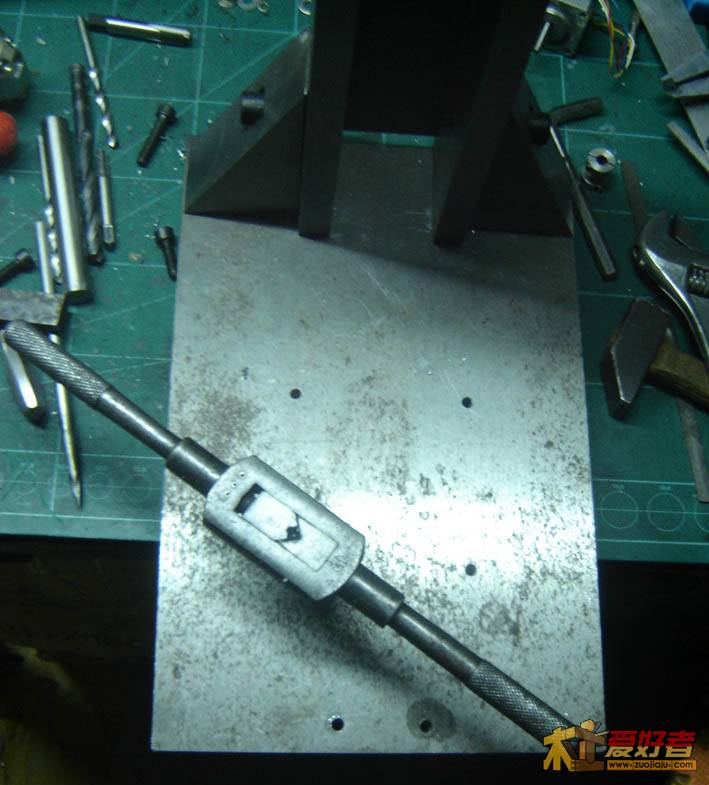

底板钻孔、绞丝
底板钻孔、绞丝

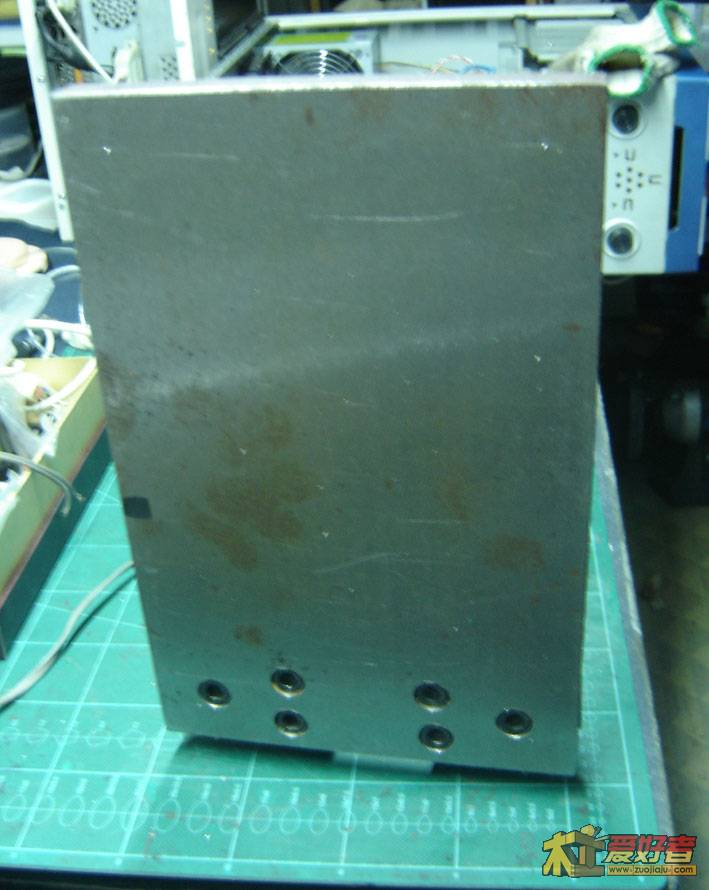

底板底面的螺丝钻孔、绞丝安装地脚螺丝
底板底面的螺丝钻孔、绞丝安装地脚螺丝

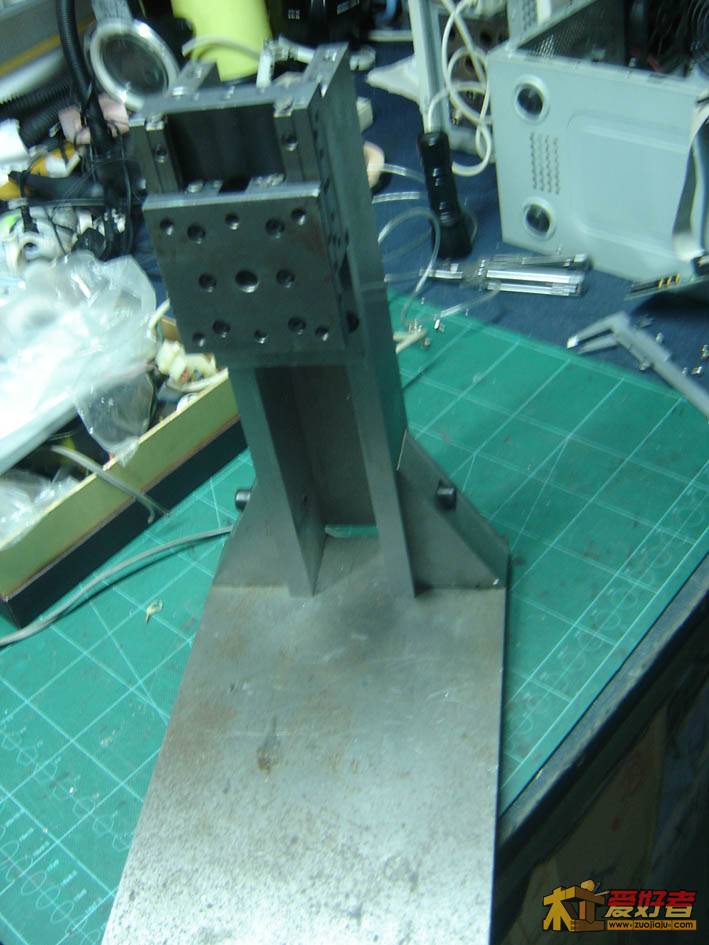

机身大致完工的样子

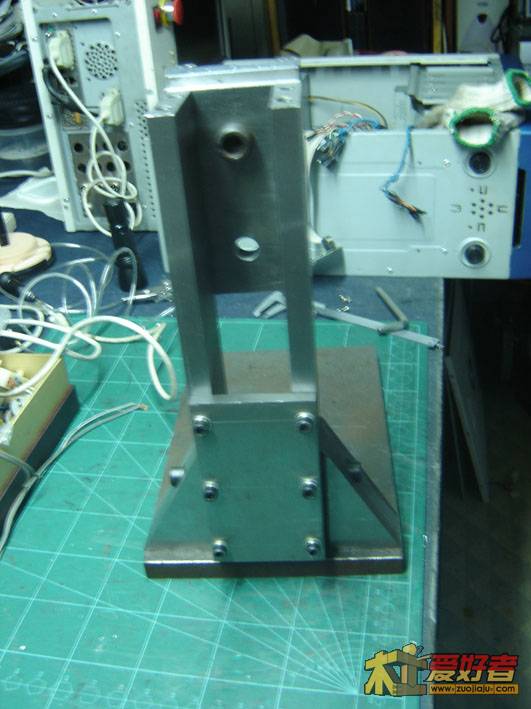

背面
机身大致完工的样子

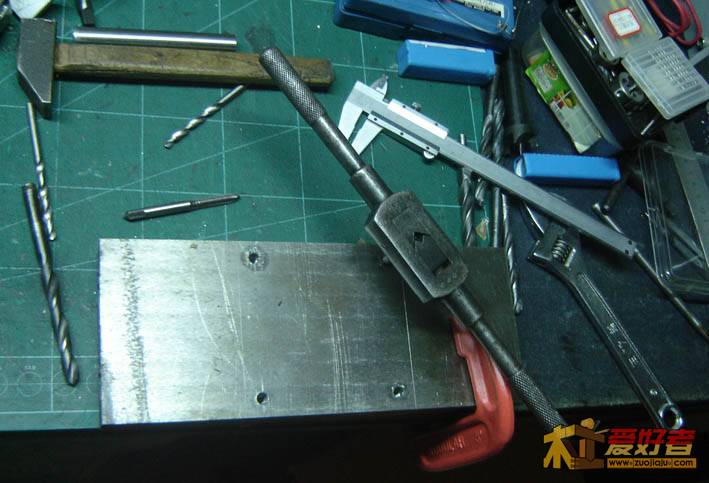

工作台的钻孔、绞丝
背面

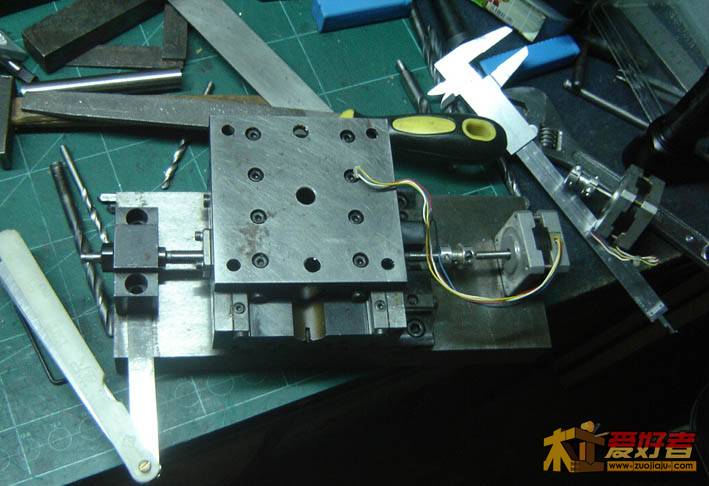

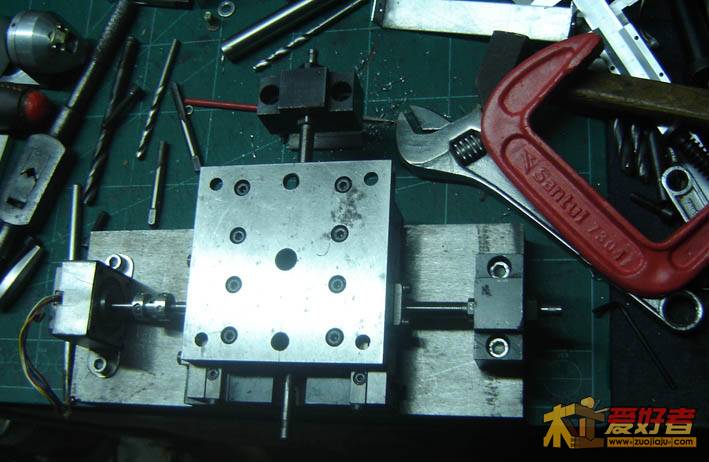

上滑台试试
工作台的钻孔、绞丝
上滑台试试
上滑台试试
上滑台试试

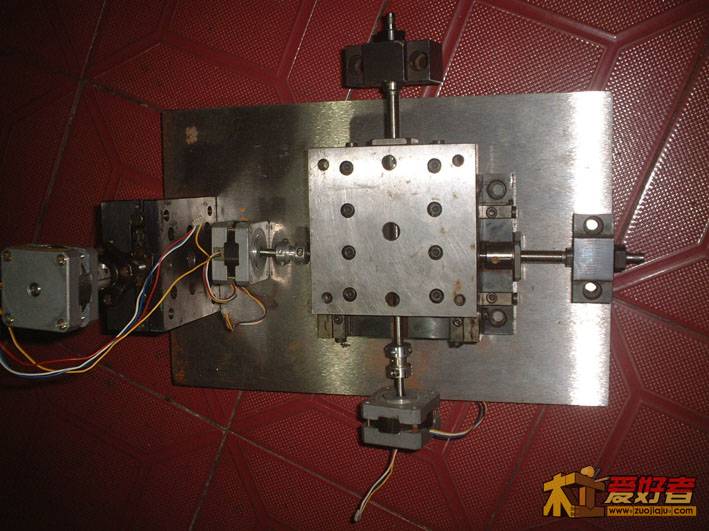

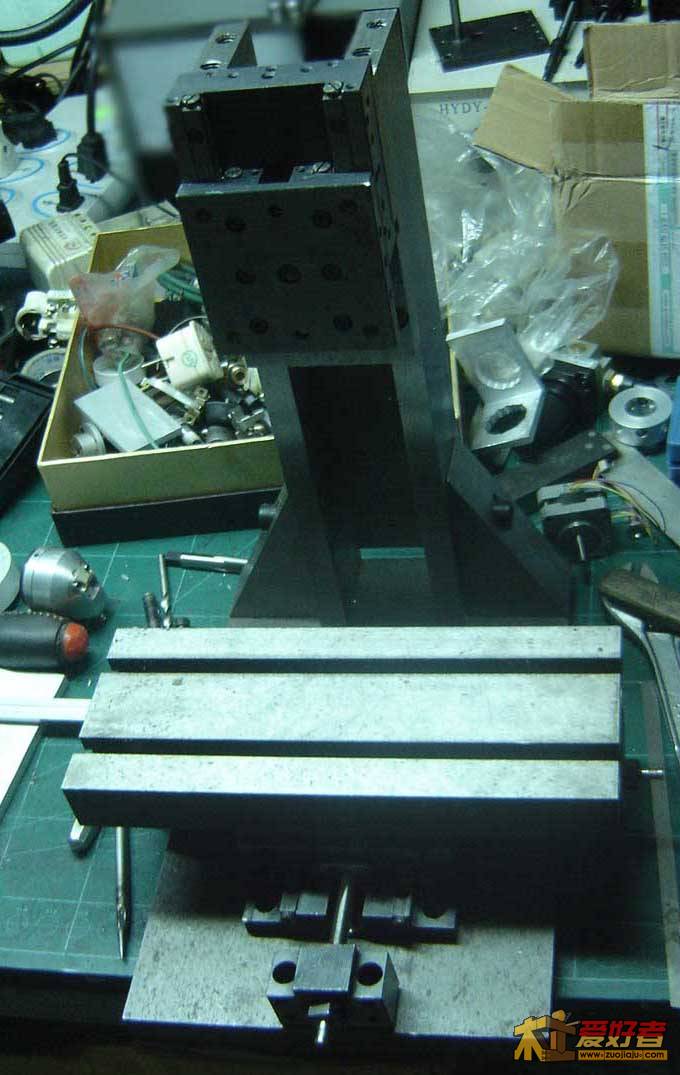

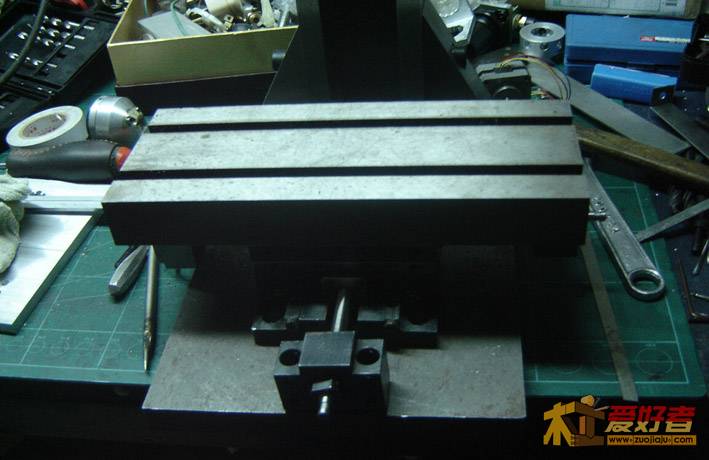

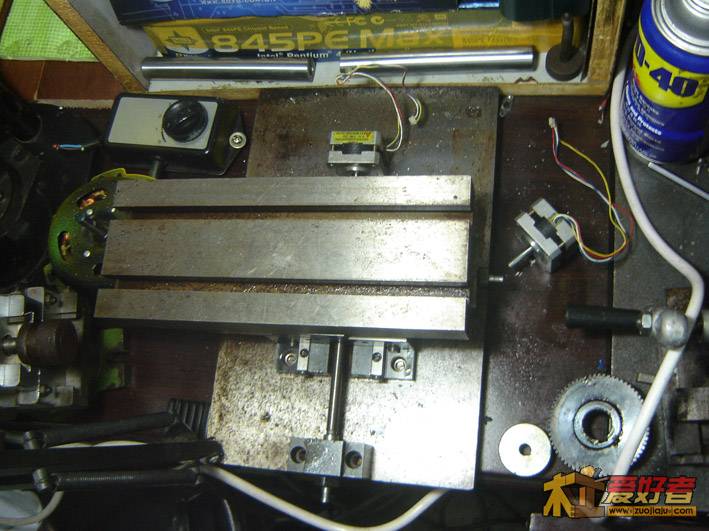

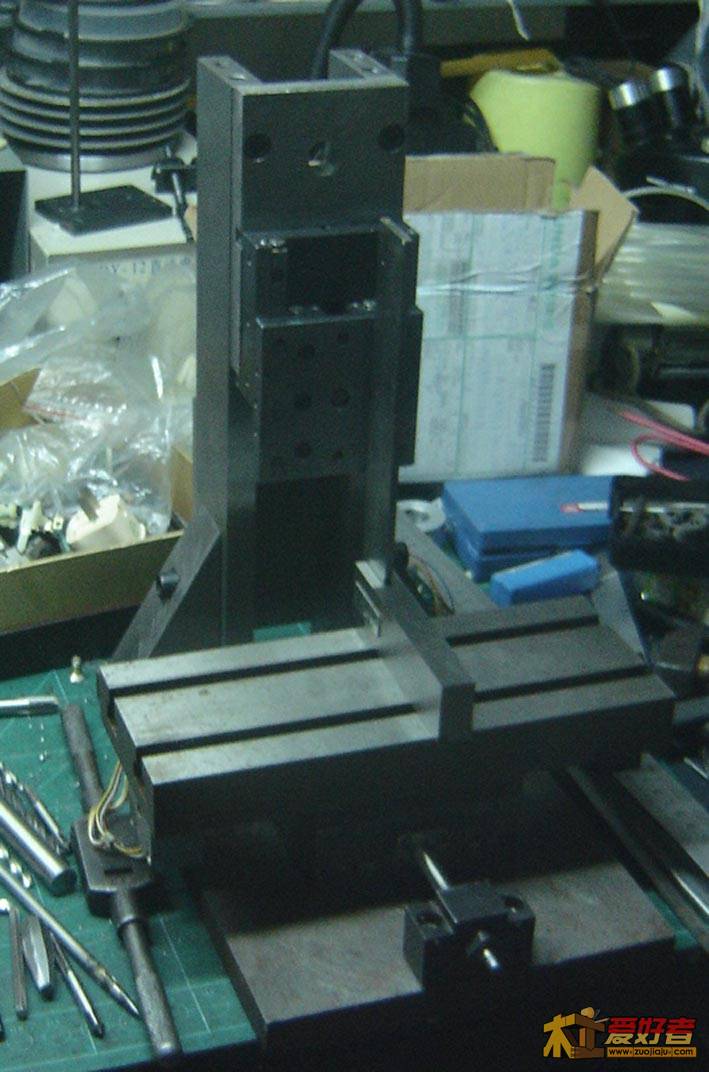

工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试
工作台、滑台、机身试装配调试

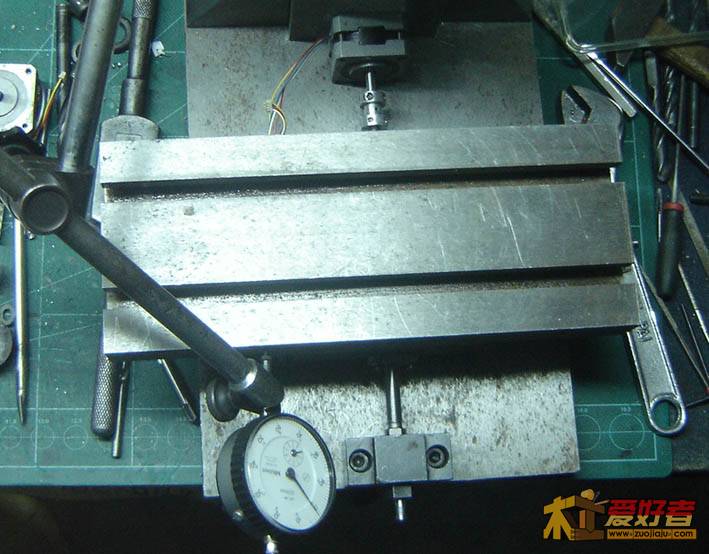

工作台、滑台、机身试装配调试打表找正
工作台、滑台、机身试装配调试打表找正

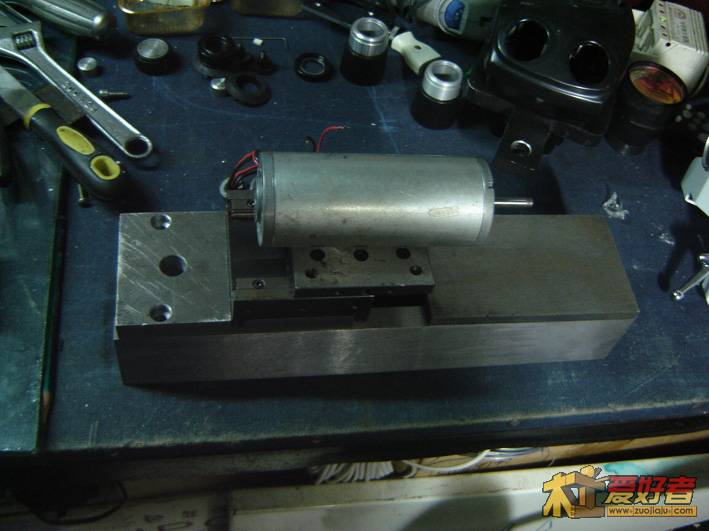

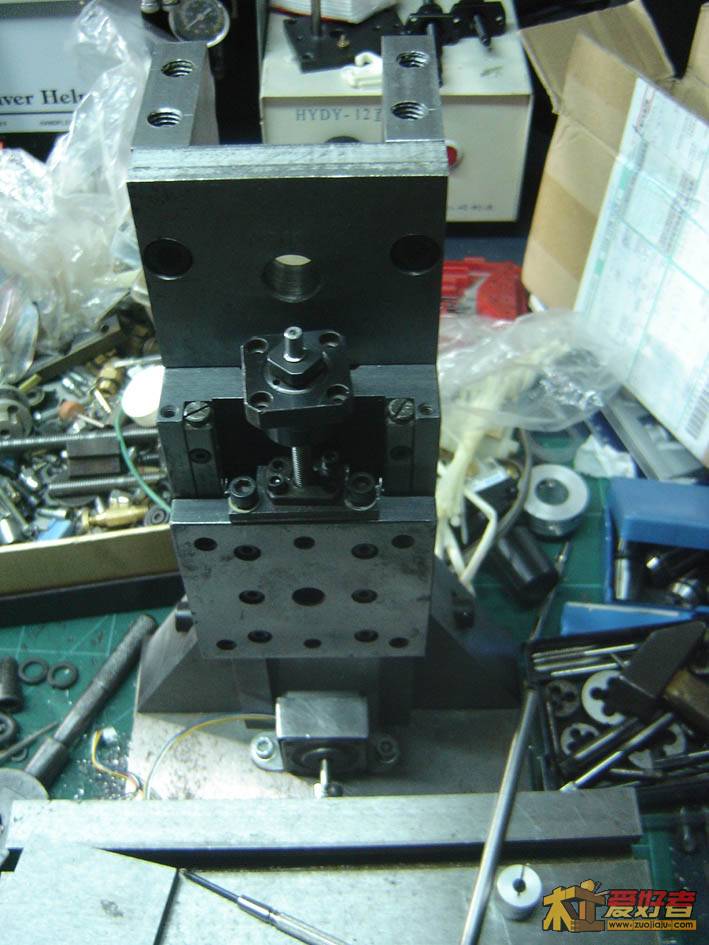

Z轴装配
Z轴装配
主轴与Z轴

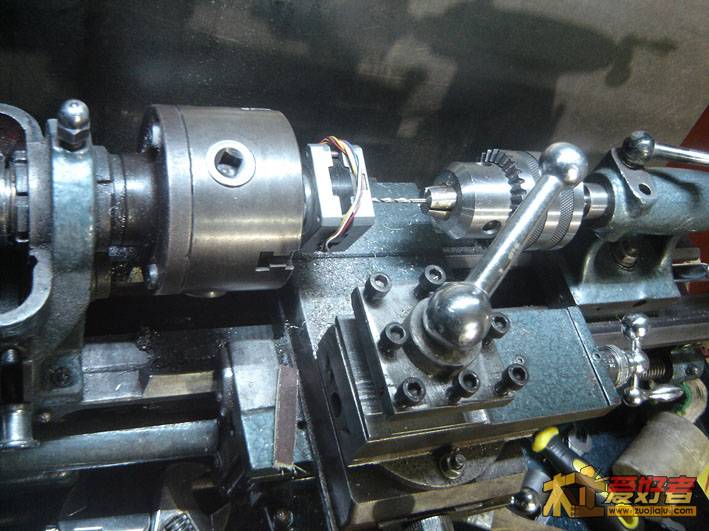

Z轴电机钻孔、绞丝安装手摇轮
Z轴电机钻孔、绞丝安装手摇轮

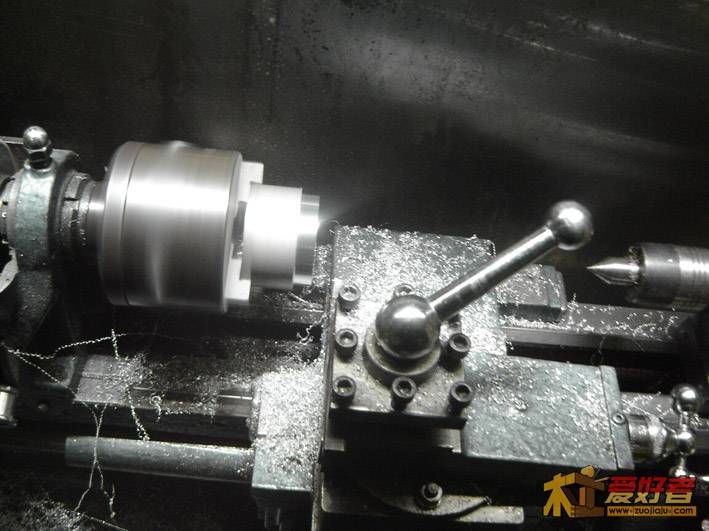

用俺的废铁价收的小车车制铝合金XYZ轴手摇轮
用俺的废铁价收的小车车制铝合金XYZ轴手摇轮

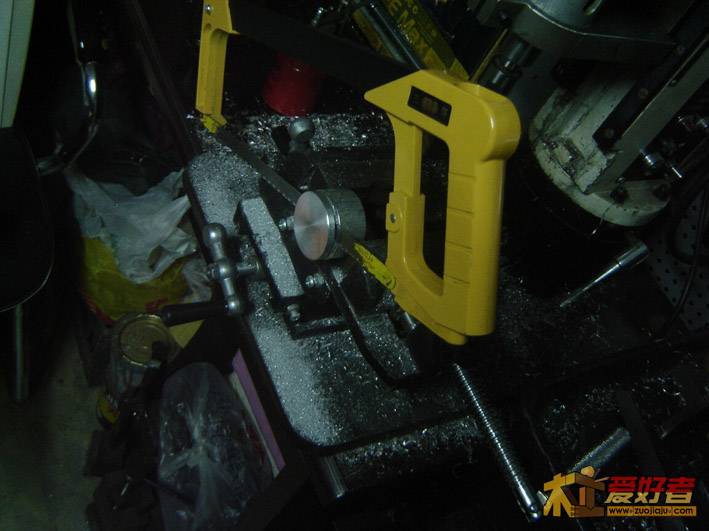

为了省料 呵呵！手锯锯开
为了省料 呵呵！手锯锯开

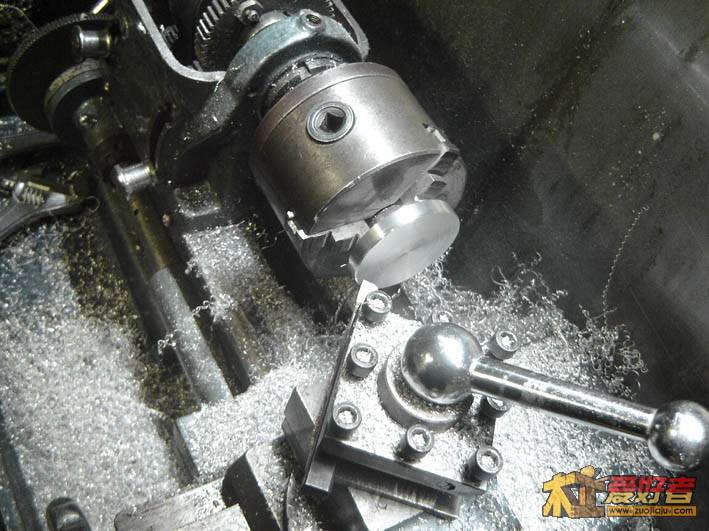

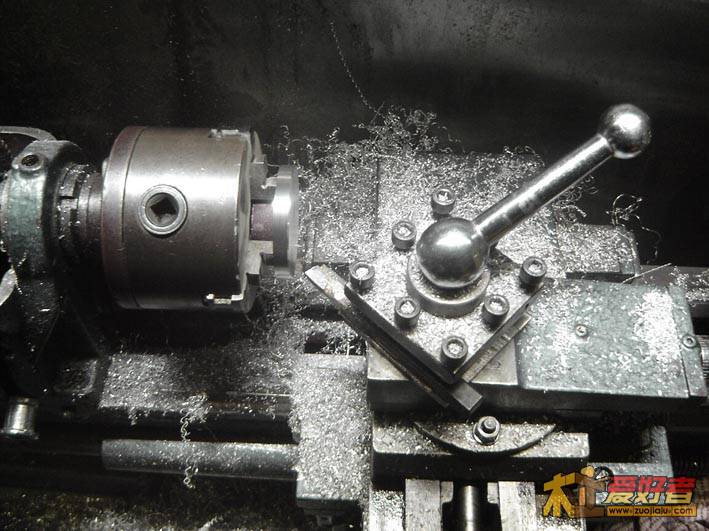

继续车
继续车。。。。。
继续车
继续车。。。。

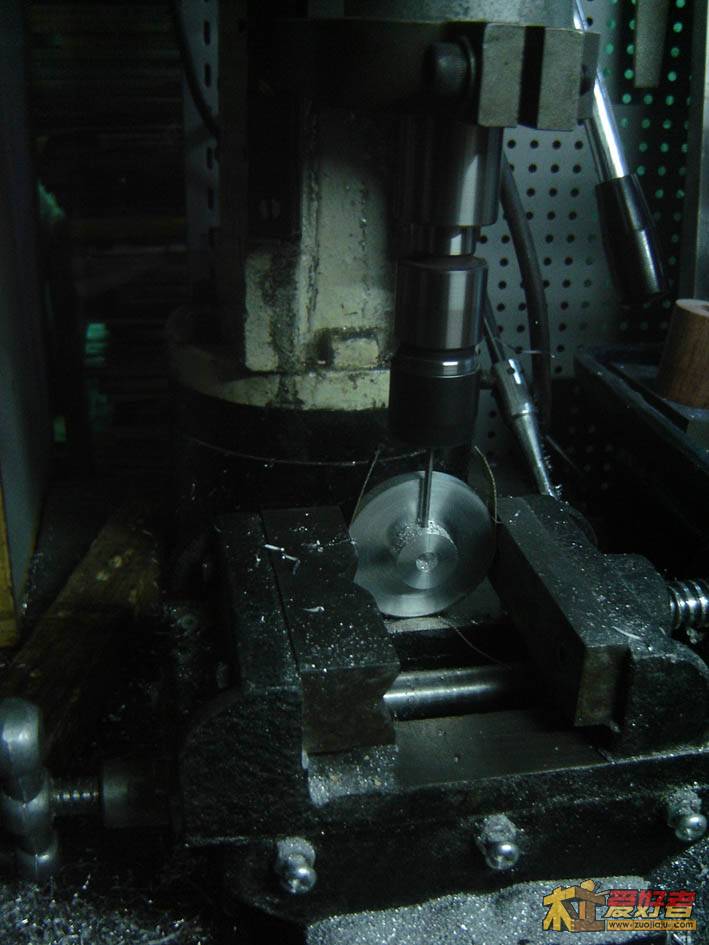

钻顶丝孔
钻手摇轮顶丝孔

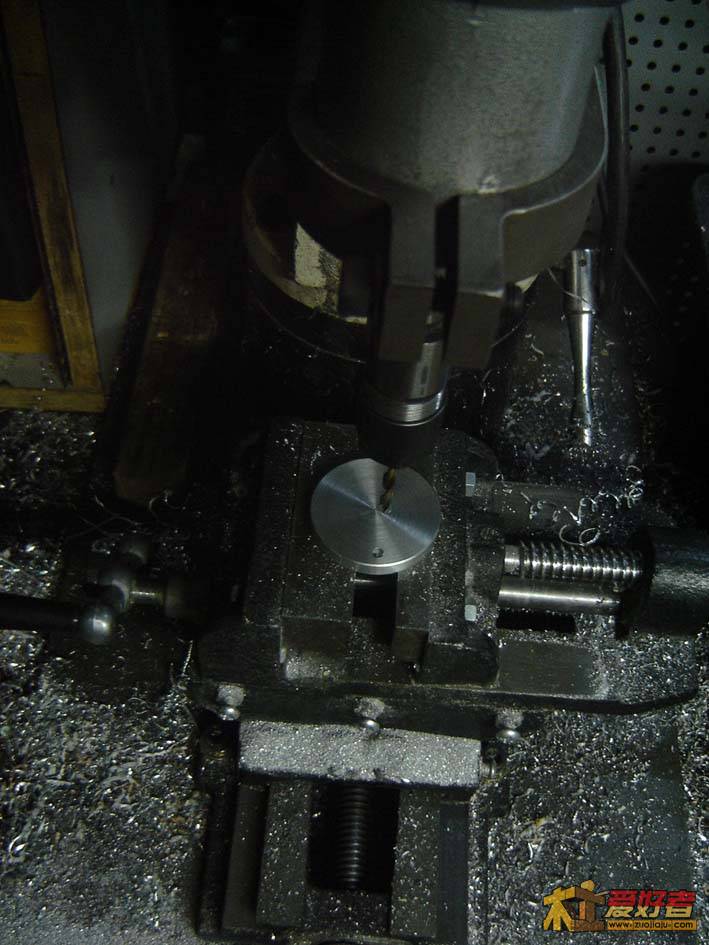

钻小摇把孔
钻小摇把孔

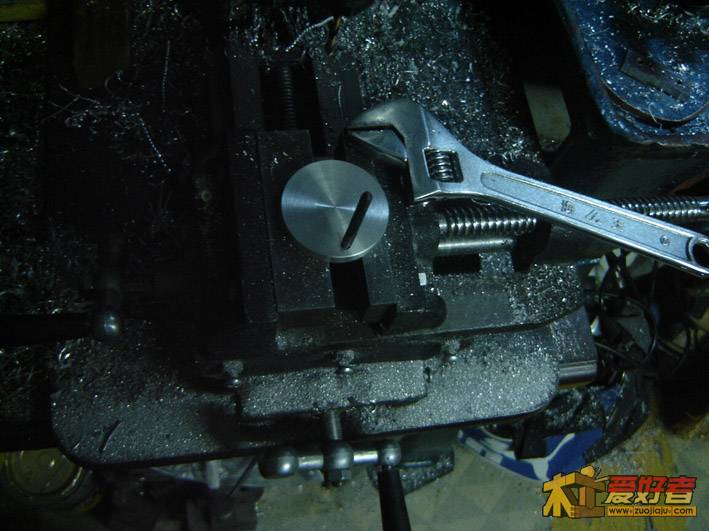

给小摇把绞丝
给小摇把绞丝

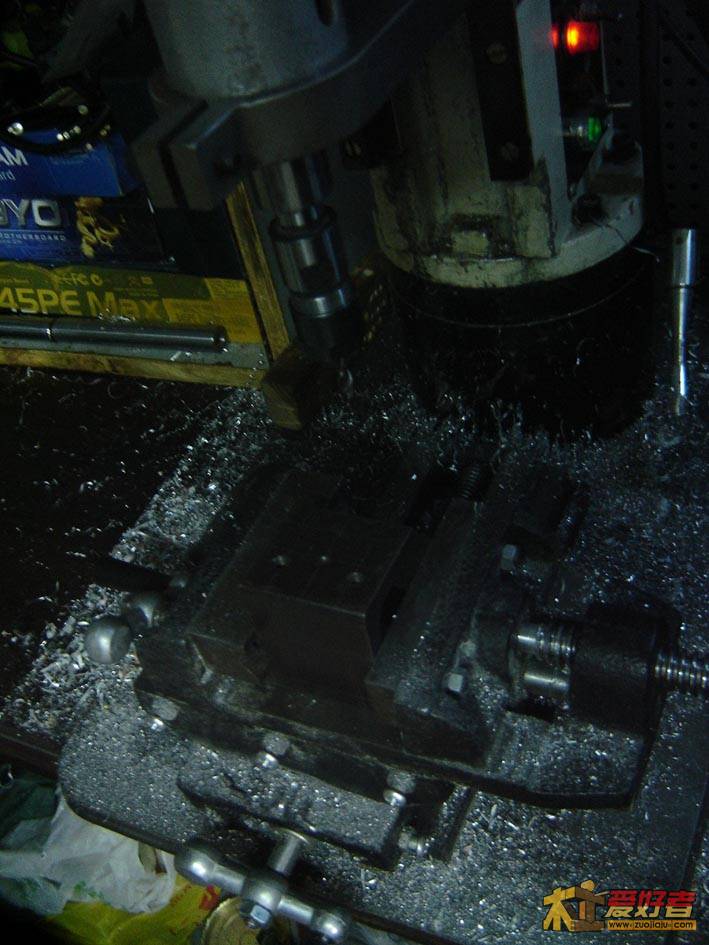

一块废角钢做Z轴的轴承座
一块废角钢做Z轴的轴承座

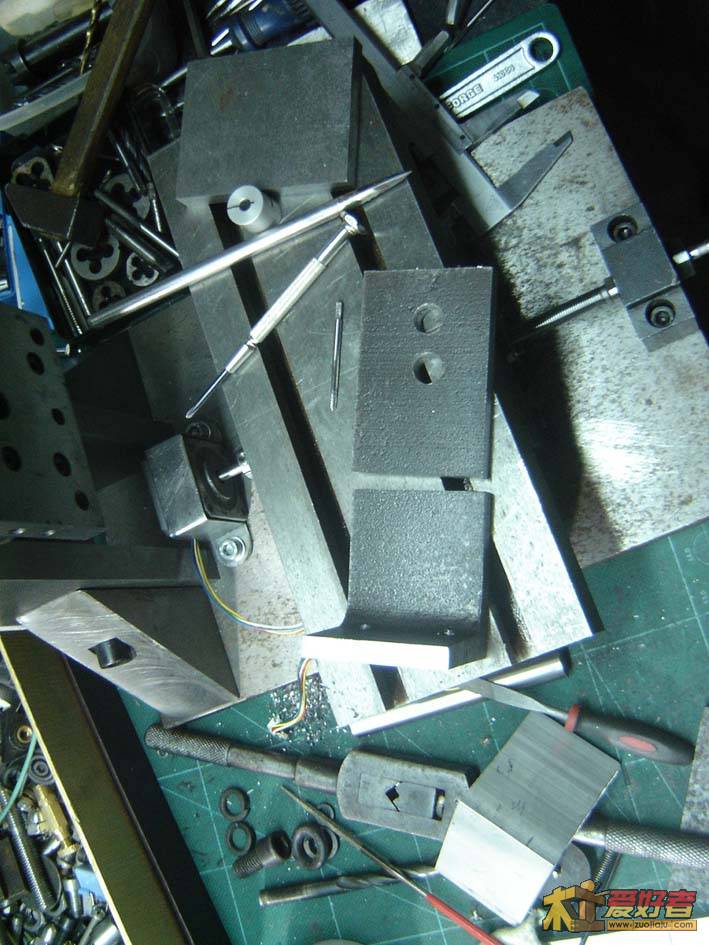

手锯需要尺寸
手锯需要尺寸

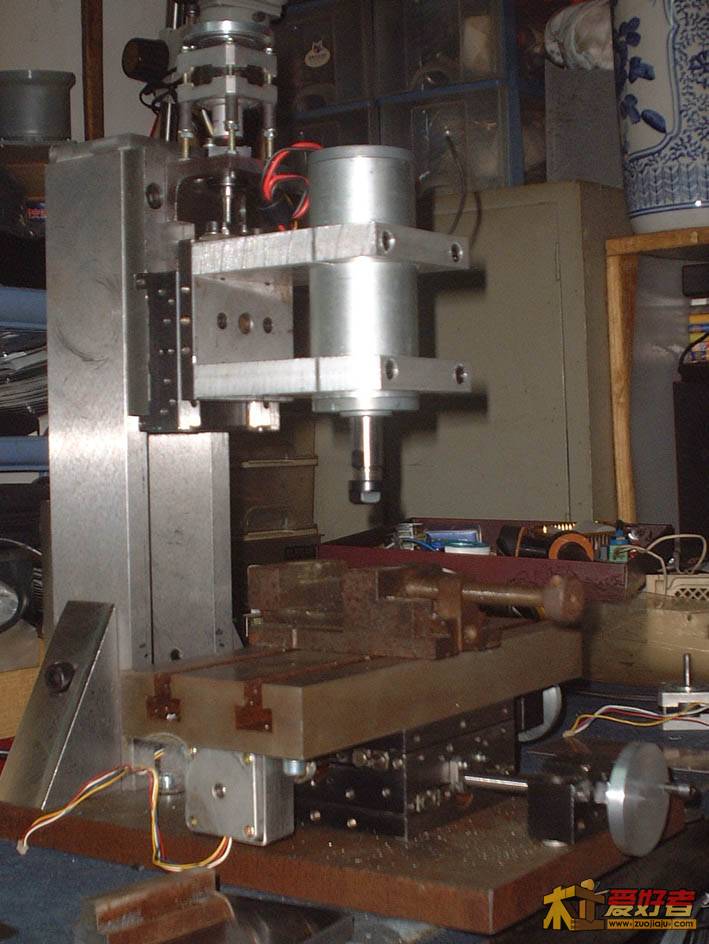

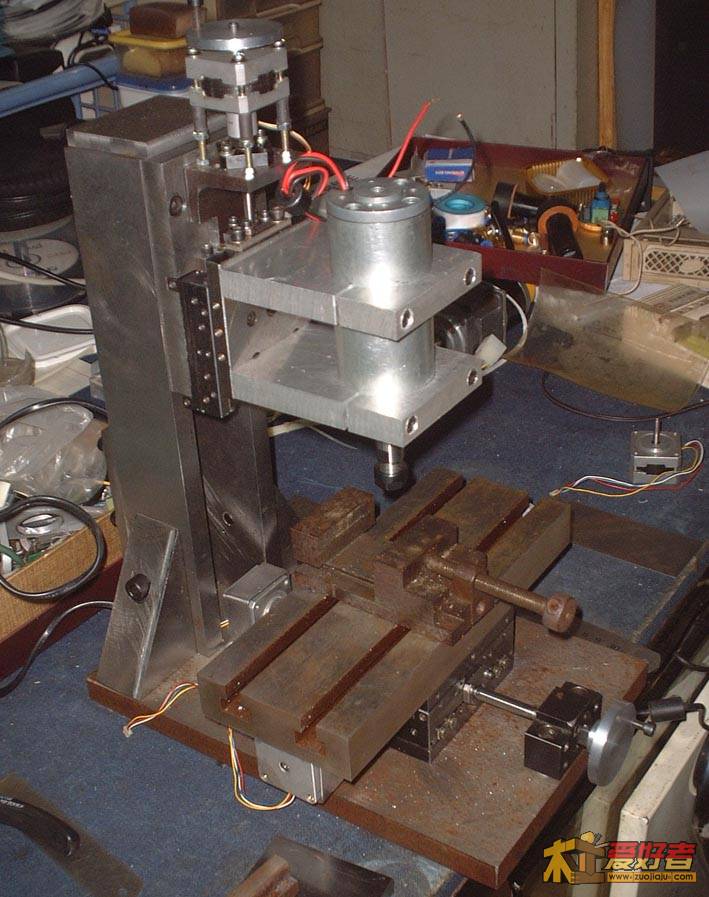

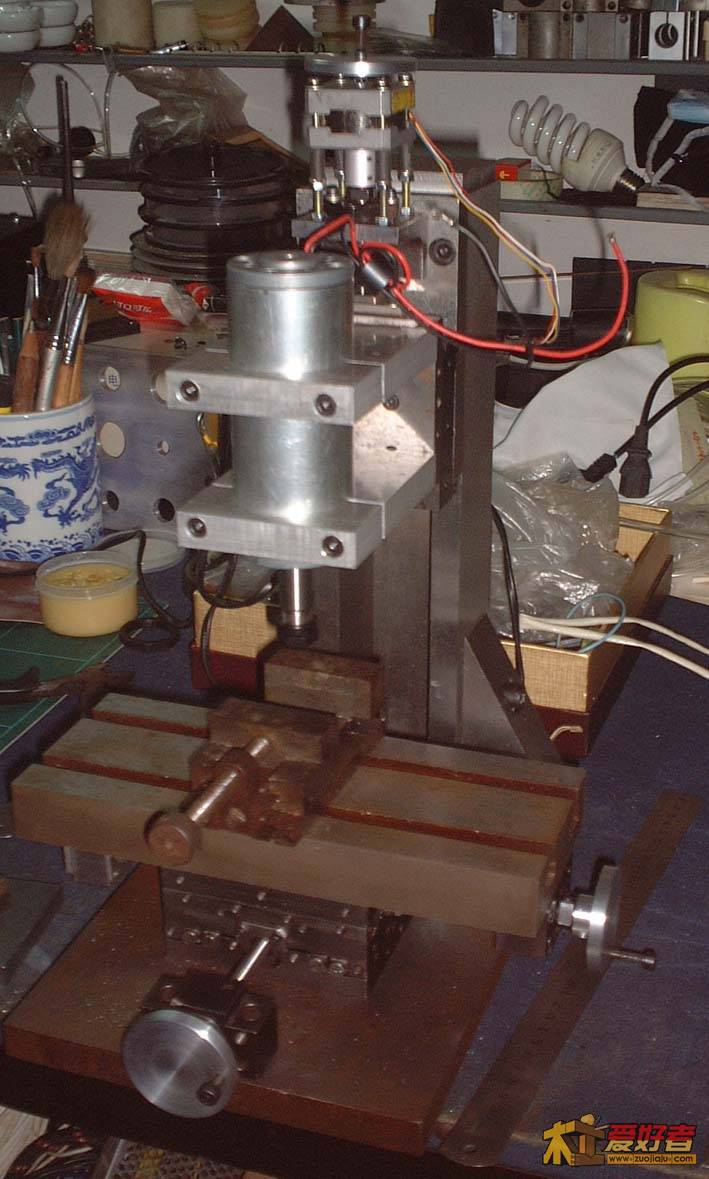

Z轴总装完成
Z轴总装完成
Z轴总装完成
Z轴总装完成
Z轴总装完成
Z轴总装完成

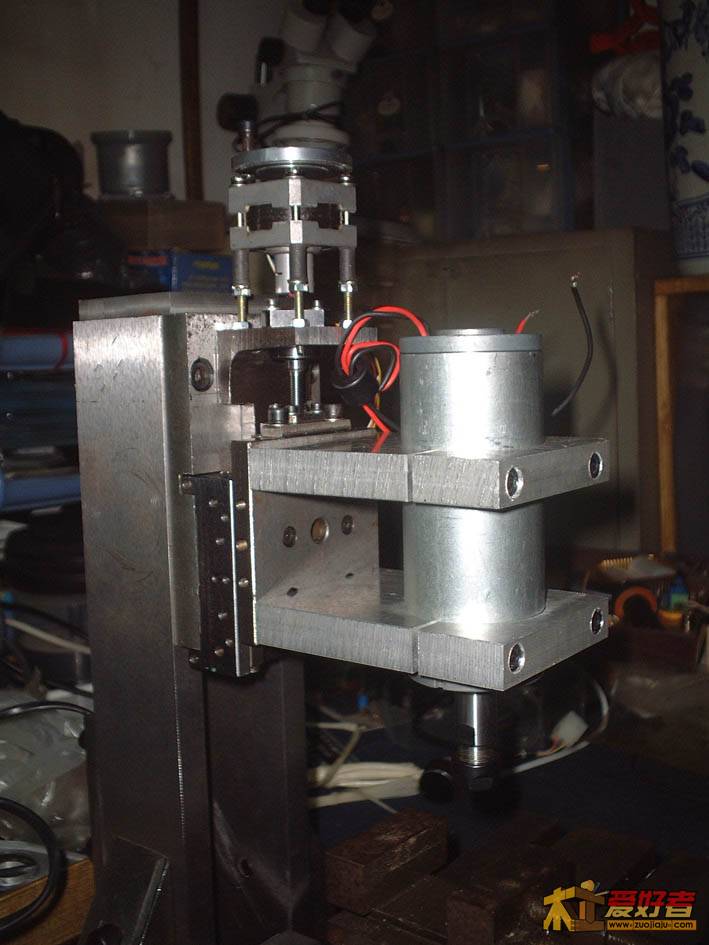

主轴夹为16mm厚的铝板打排孔 然后上小车镗内孔
主轴夹为16mm厚的铝板打排孔 然后上小车镗内孔

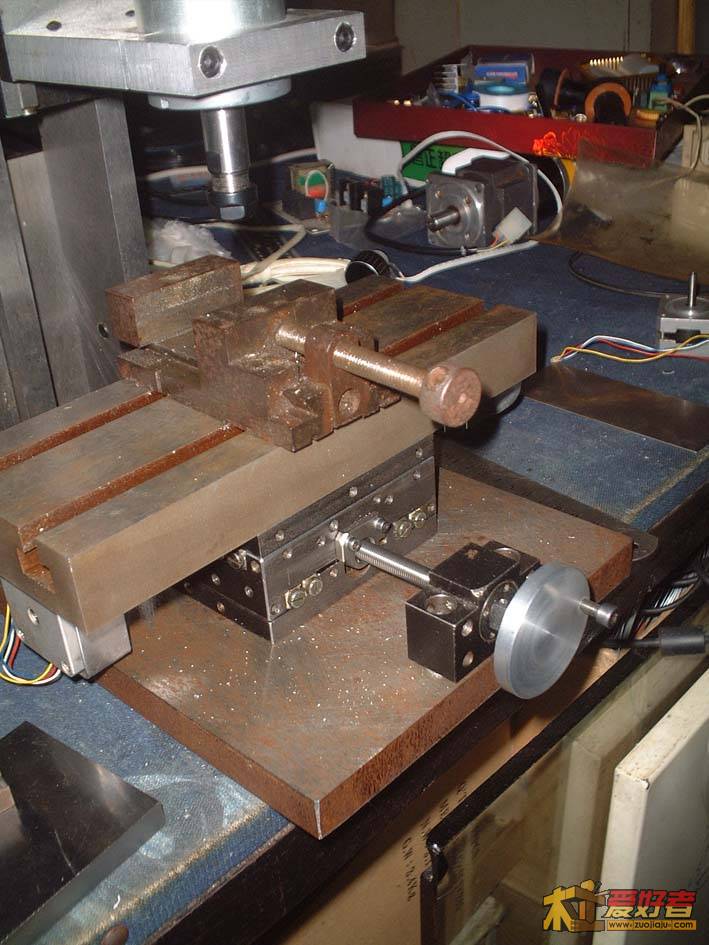

感觉还可以，摇把暂时用螺丝杆代替，没找到合适的材料车制
感觉还可以，摇把暂时用螺丝杆代替，没找到合适的材料车制

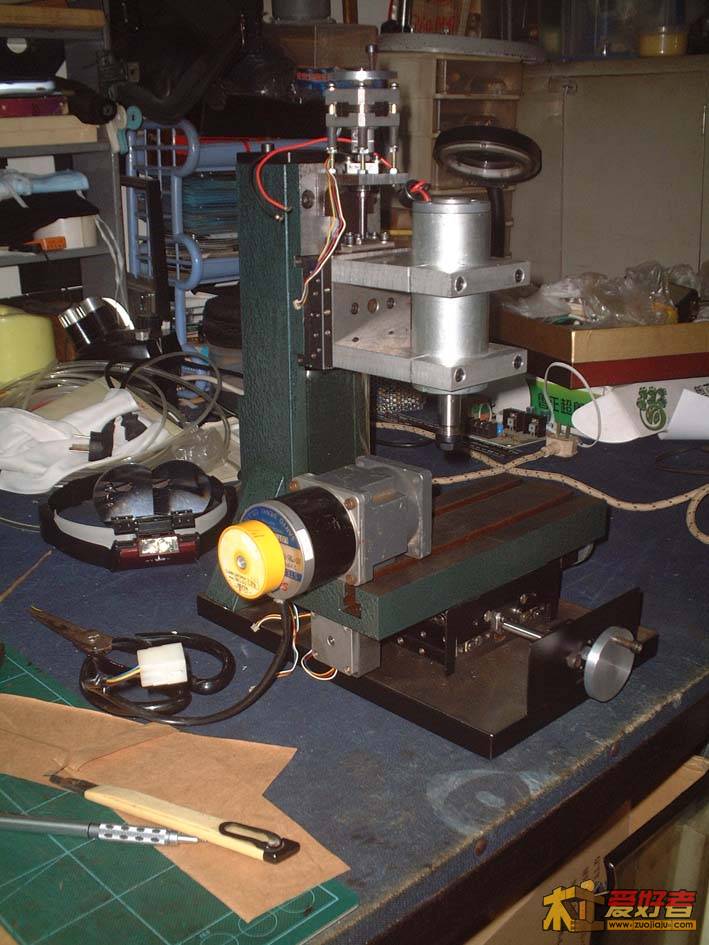

找到一张水泥袋子剪下来的牛皮纸制作防尘罩
找到一张水泥袋子剪下来的牛皮纸制作防尘罩

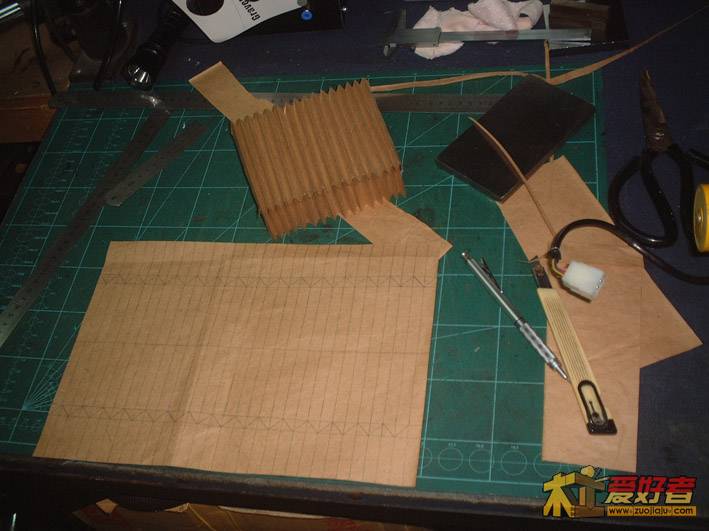

划线、叠制
划线、叠制

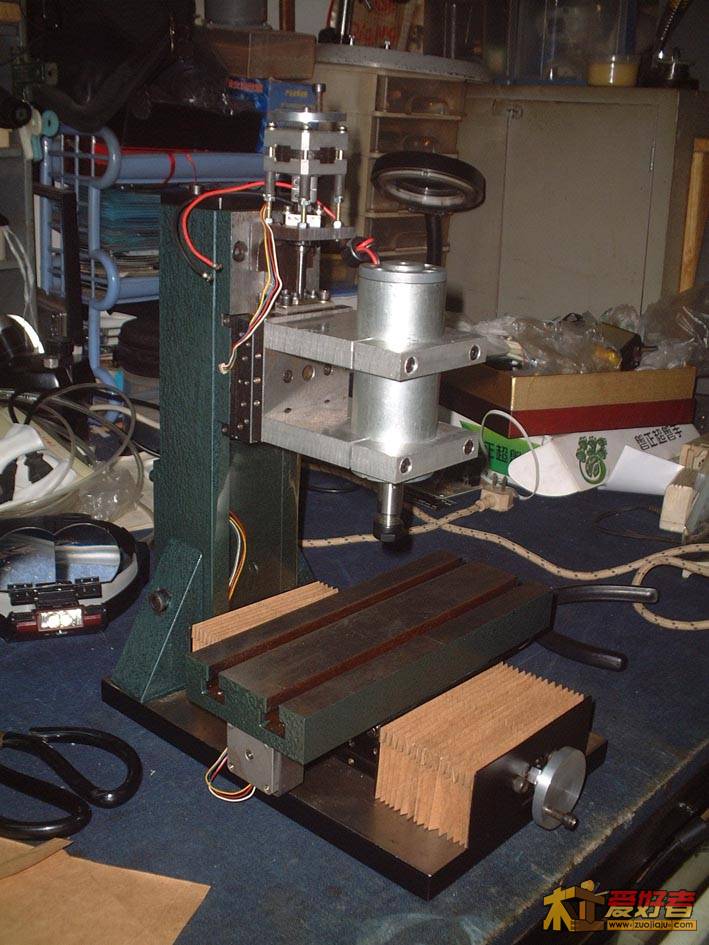

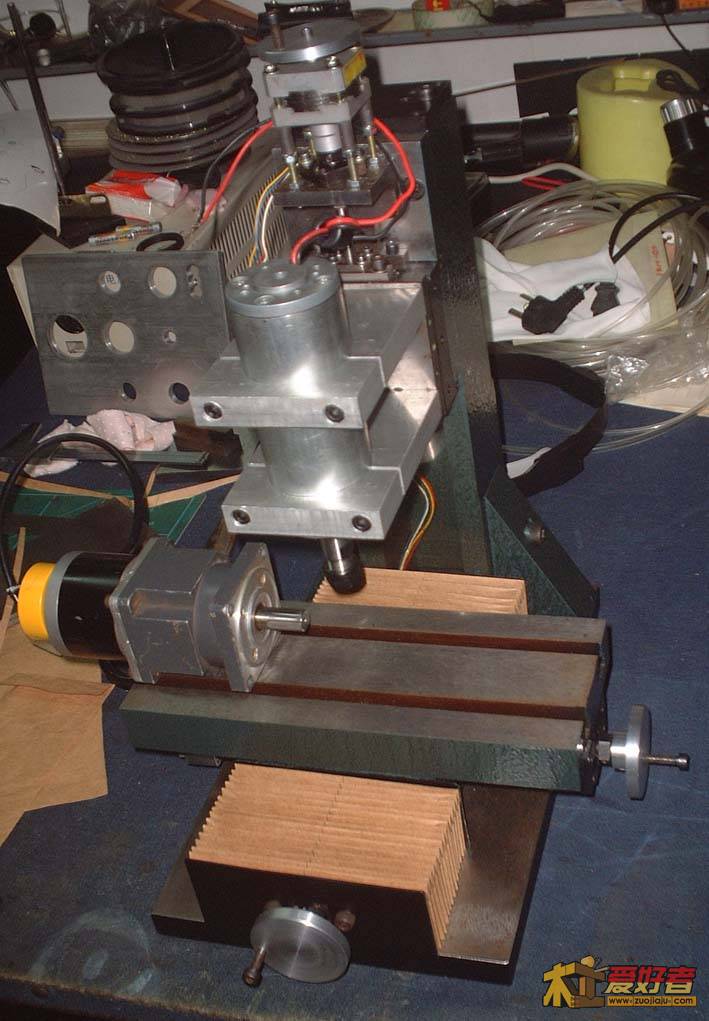

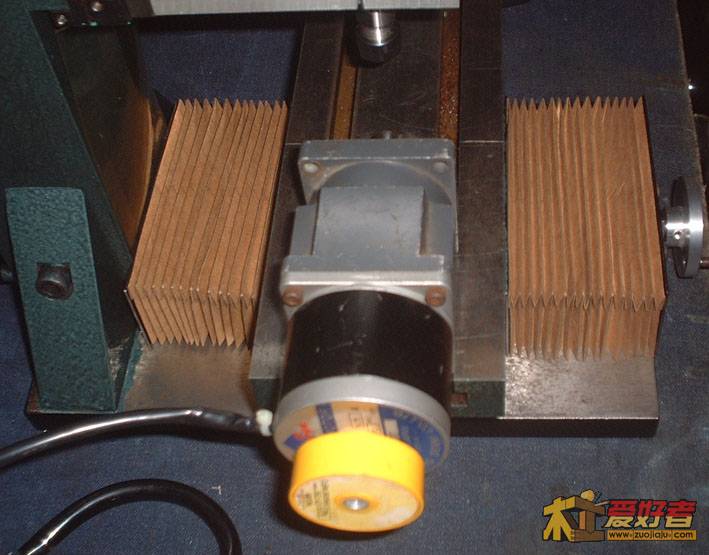

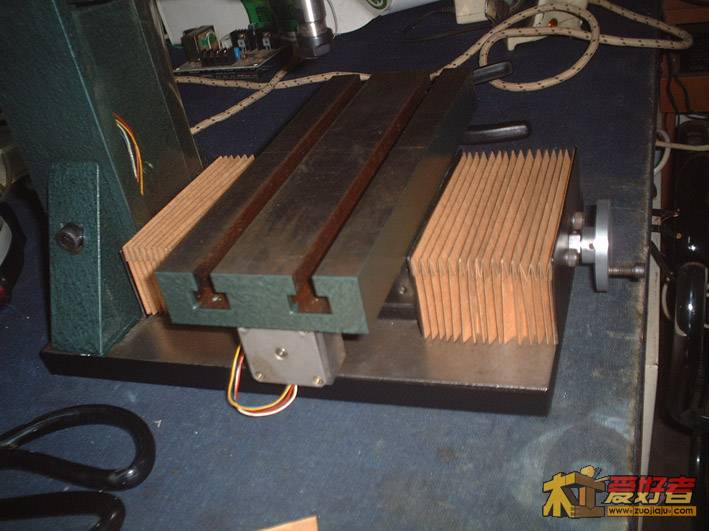

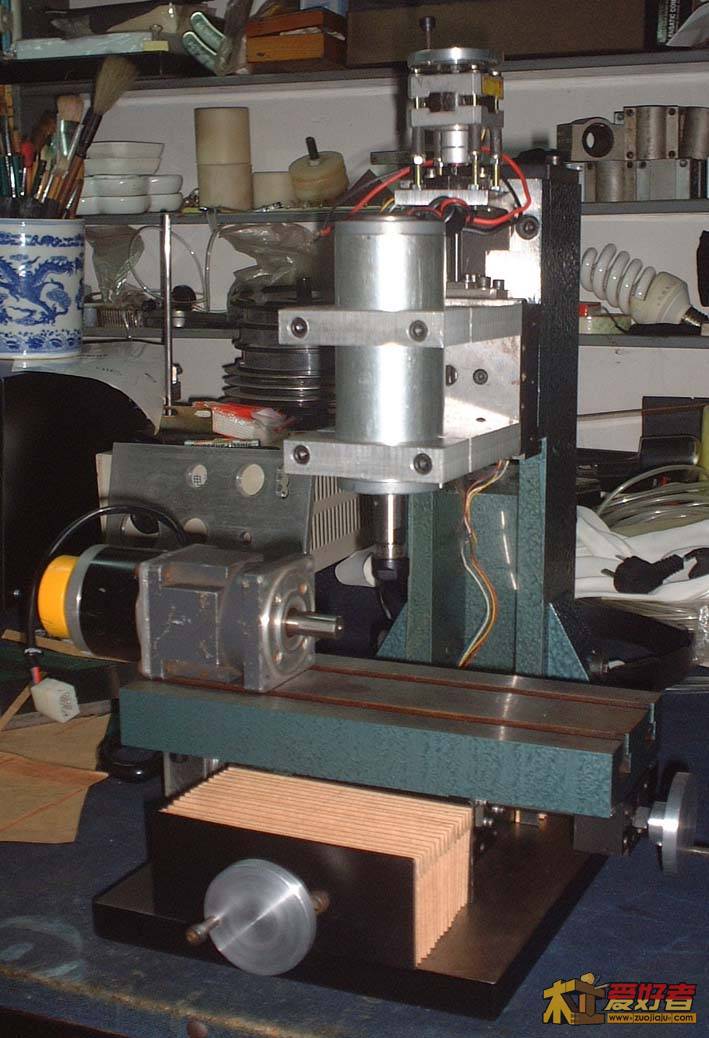

防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下
防尘罩叠好感觉一下

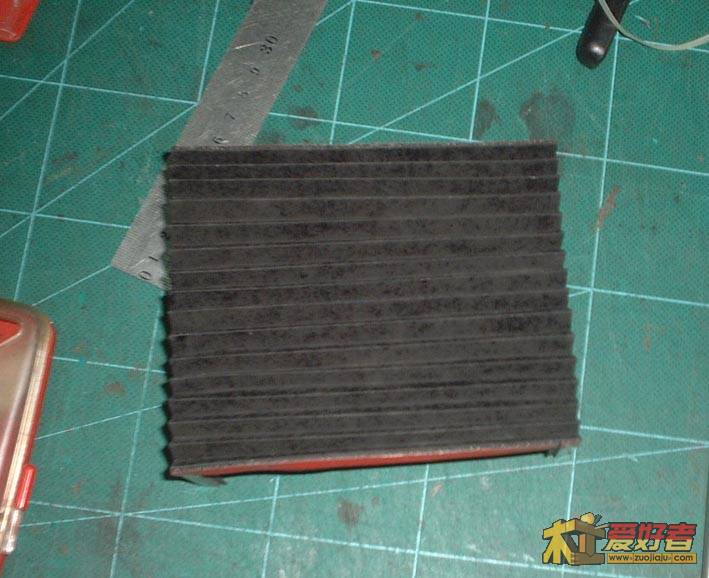

油侵上色
油侵上色

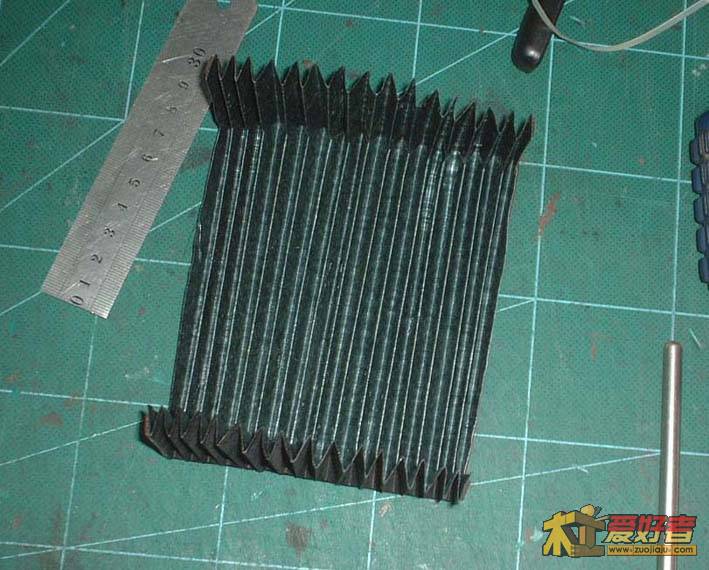

油侵
油侵上色

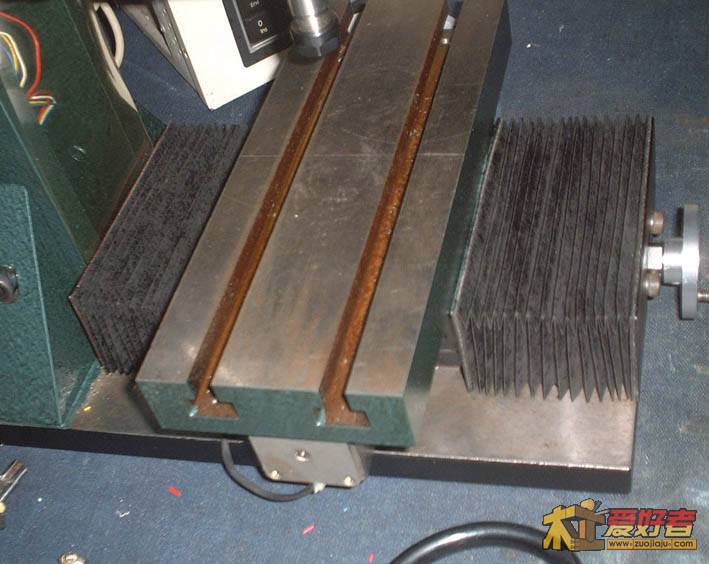

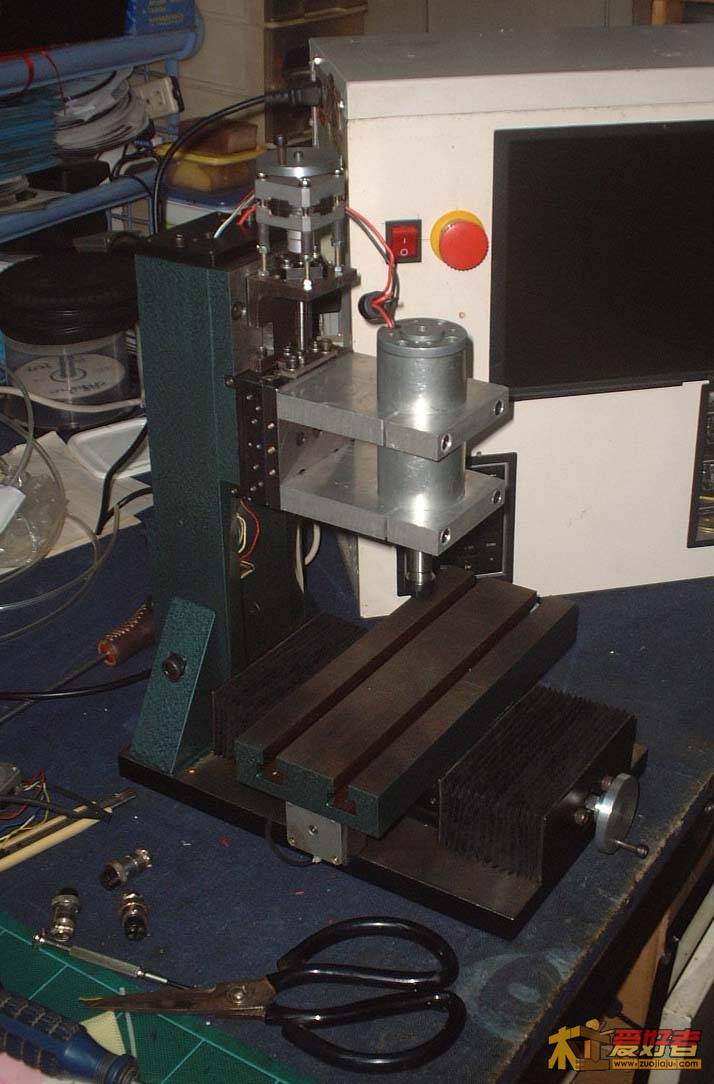

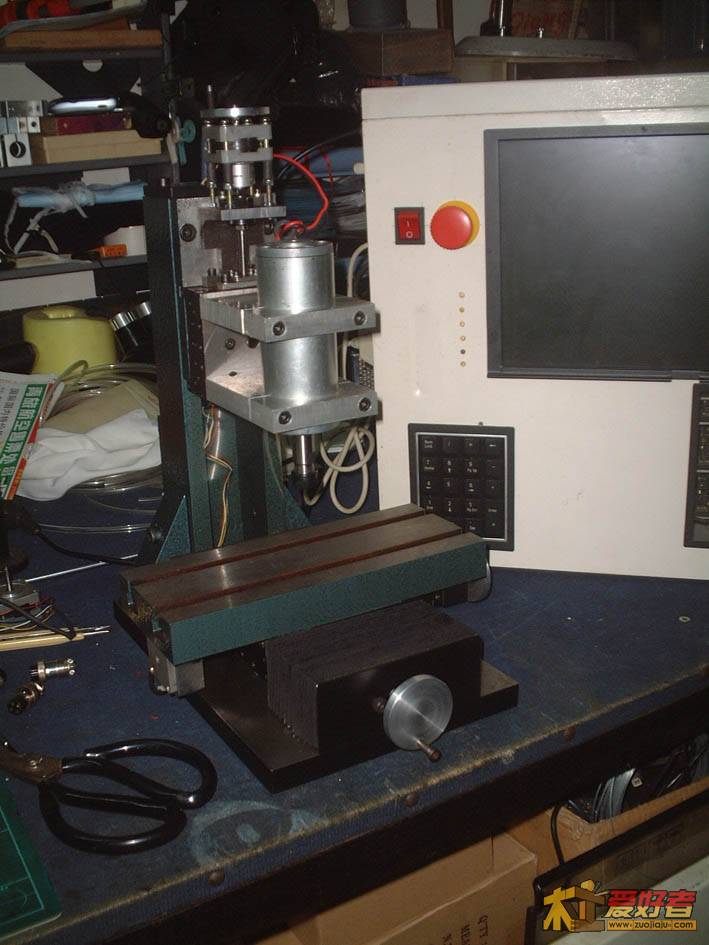

防尘罩完成
防尘罩完成
防尘罩完成
防尘罩完成
防尘罩完成
防尘罩完成
防尘罩完成
防尘罩完成

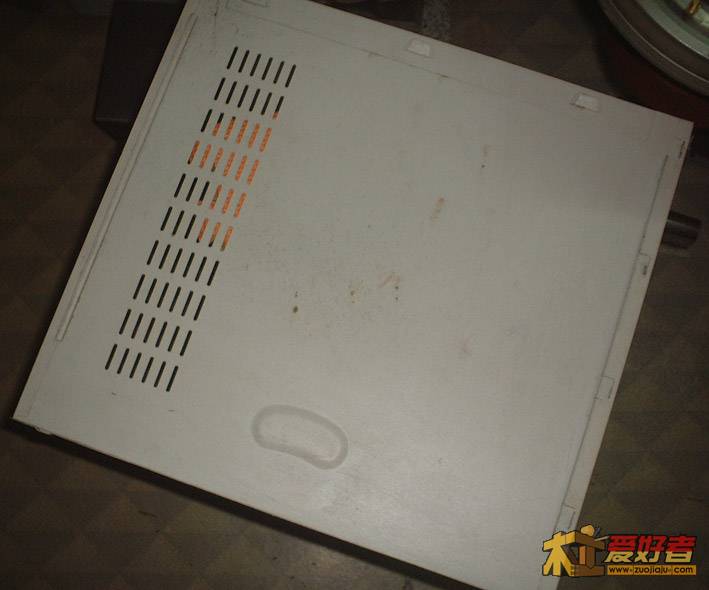

废旧电脑主机箱盖 制作主轴电机罩
废旧电脑主机箱盖 制作主轴电机罩

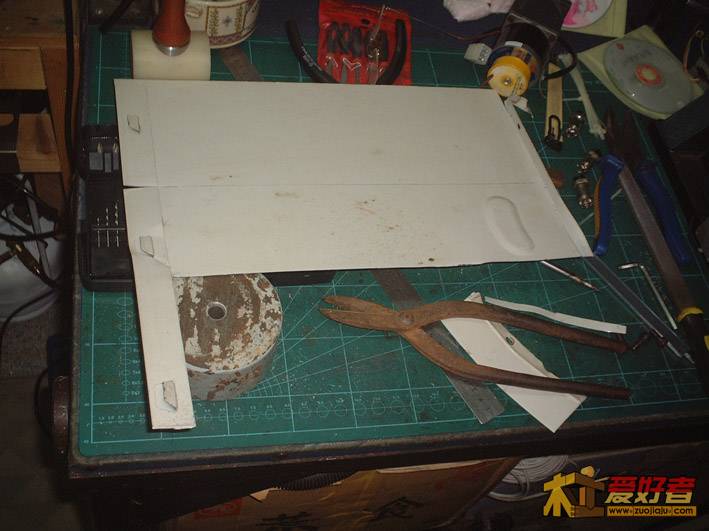

铁剪子下料
铁剪子下料

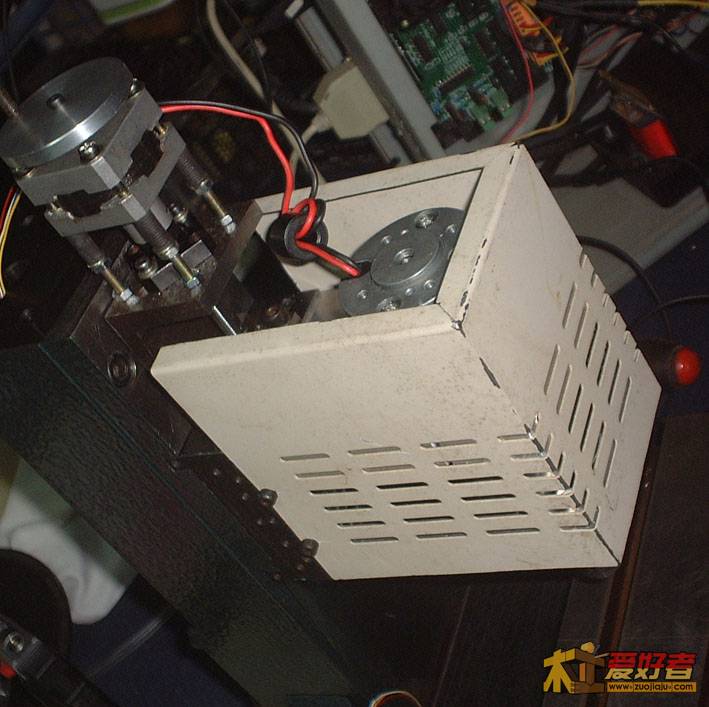

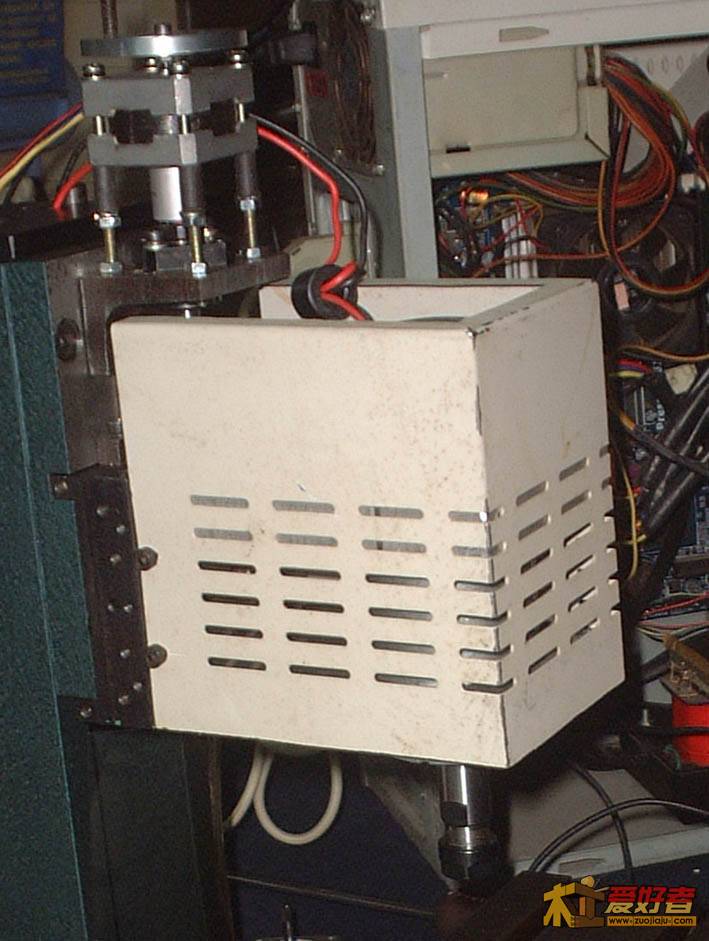

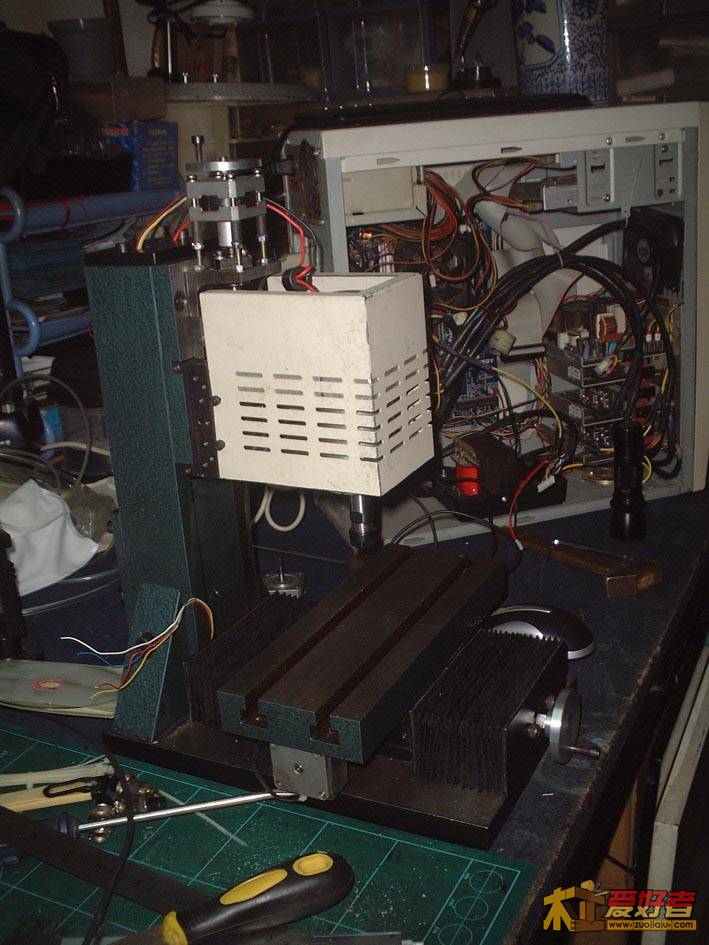

折弯完成
折弯完成
折弯完成
折弯完成
折弯完成
折弯完成

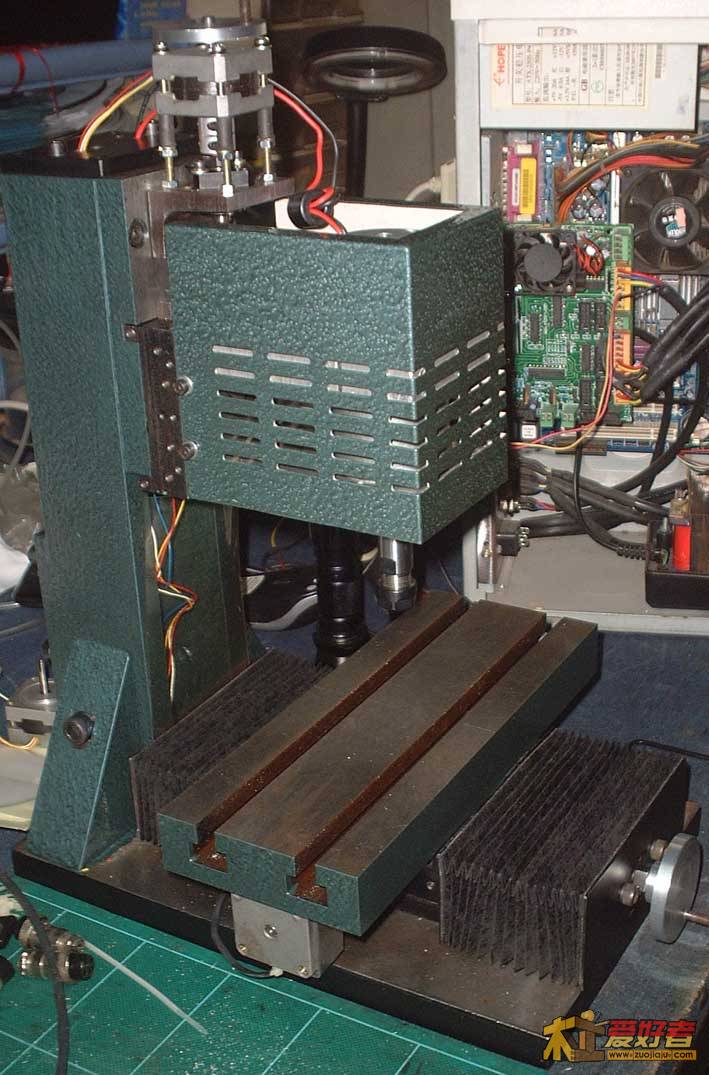

刷油漆厚的感觉 还不错吧，呵呵 这种锤纹油漆比较遮丑
刷油漆厚的感觉 还不错吧，呵呵 这种锤纹油漆比较遮丑

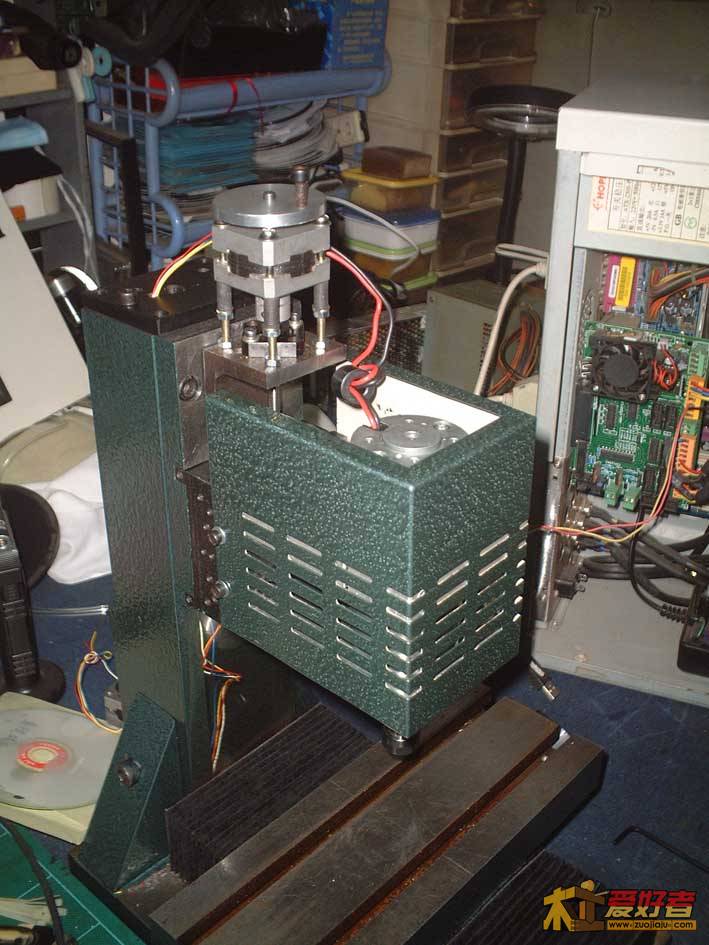

工作台平面可以直接雕铣塑性模具
工作台平面可以直接雕铣塑性模具

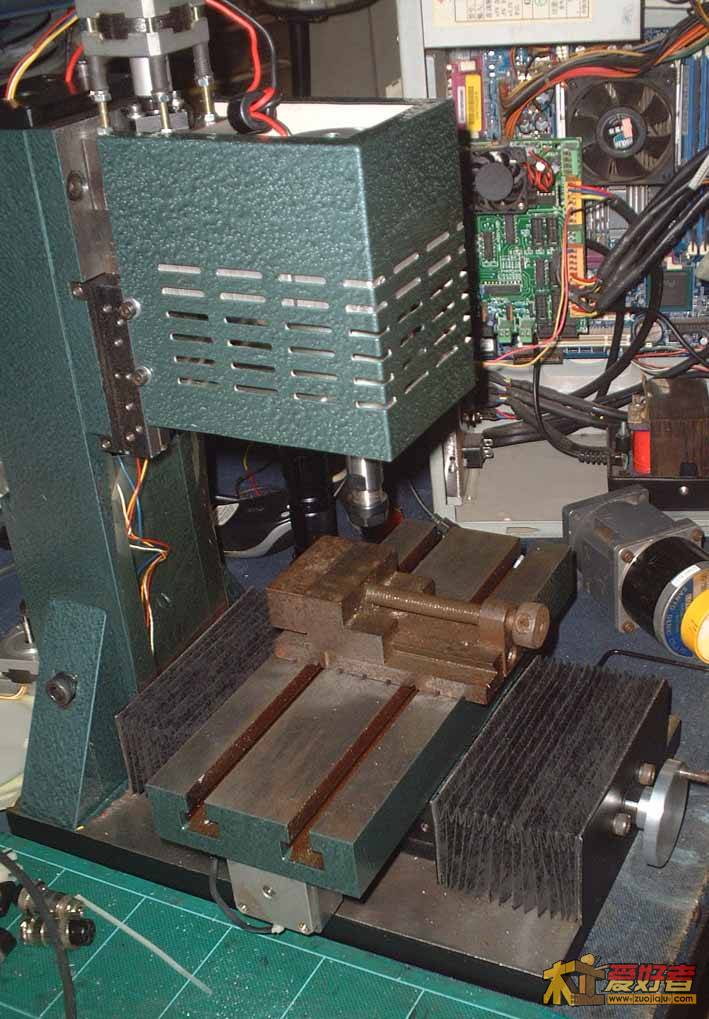

加平口钳的样子，精密平口钳是我在路边花20元买来的，这是用来雕铣铜标的
加平口钳的样子，精密平口钳是我在路边花20元买来的，这是用来雕铣铜标的

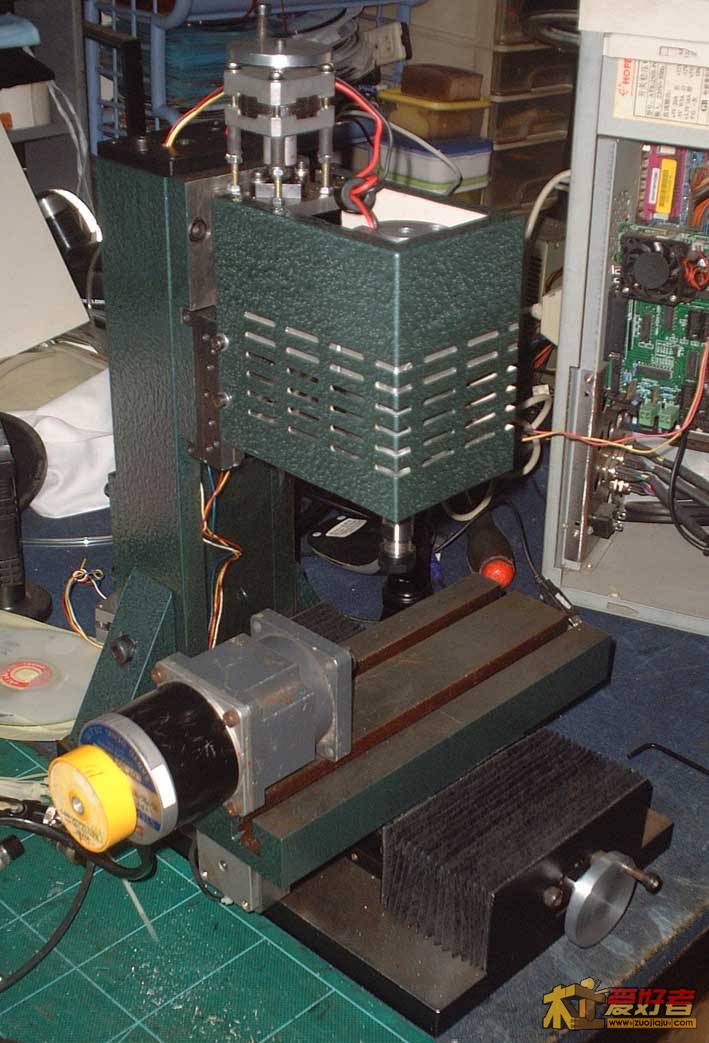

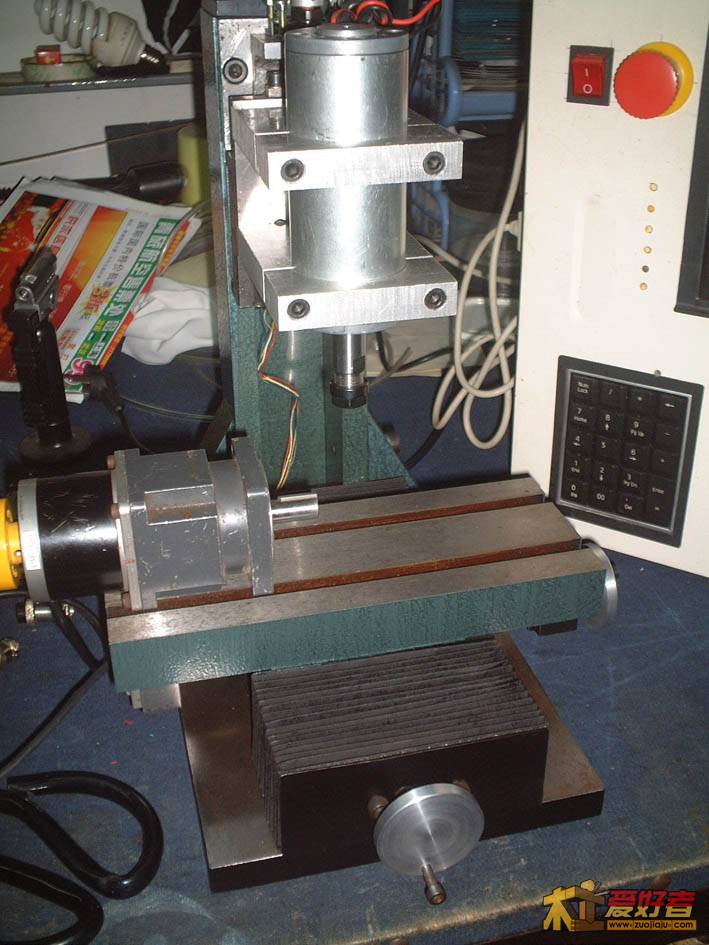

加A轴谐波旋转轴的样子
加A轴谐波旋转轴的样子，可以在圆周上雕刻

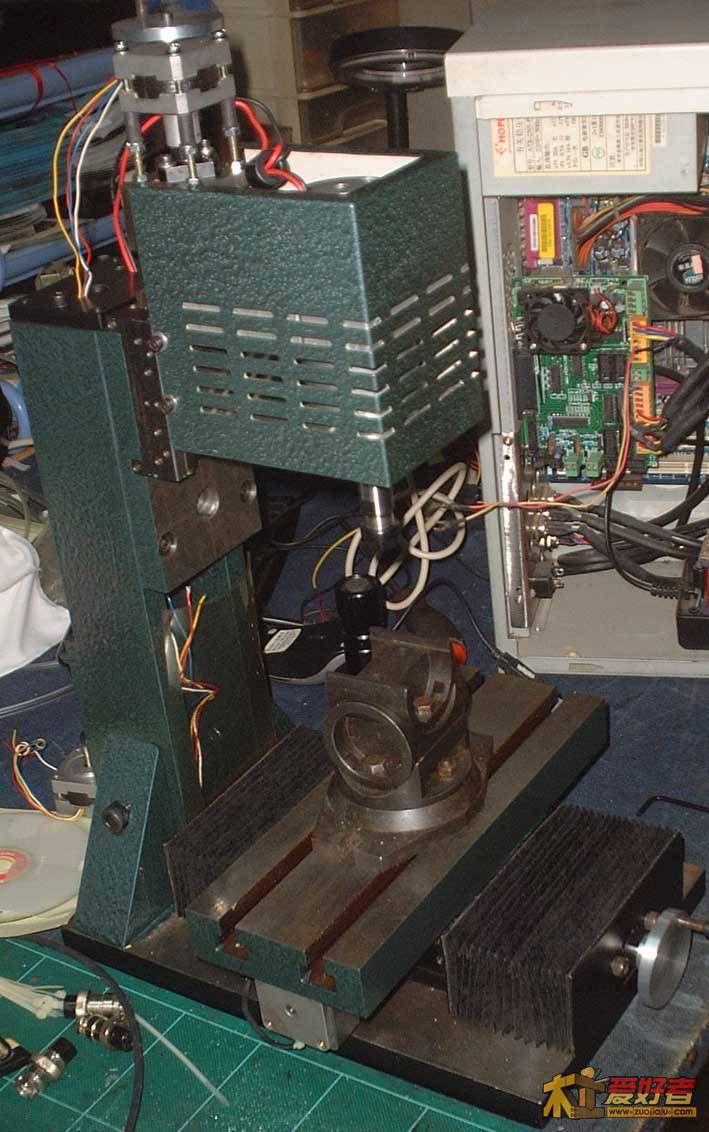

加万向底座的样子 这时候Z轴可以整体向上移动
加万向底座的样子 这时候Z轴可以整体向上移动

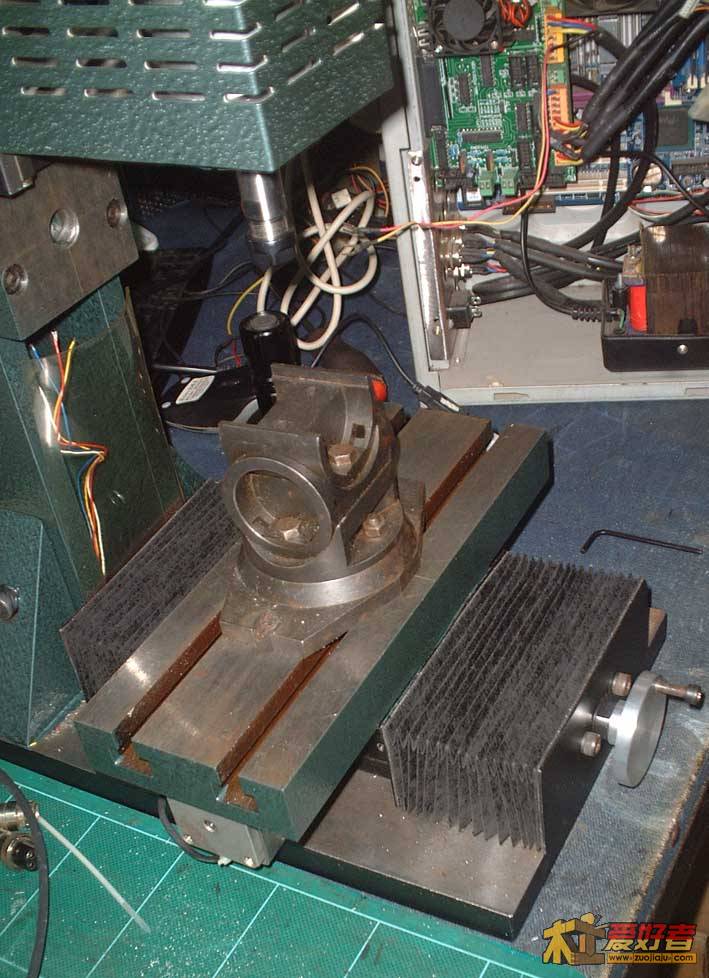

加万向底座的样子 这时候Z轴可以整体向上移动，可以用来做雕刻刀的磨刀架
加万向底座的样子 这时候Z轴可以整体向上移动，可以用来做雕刻刀的磨刀架

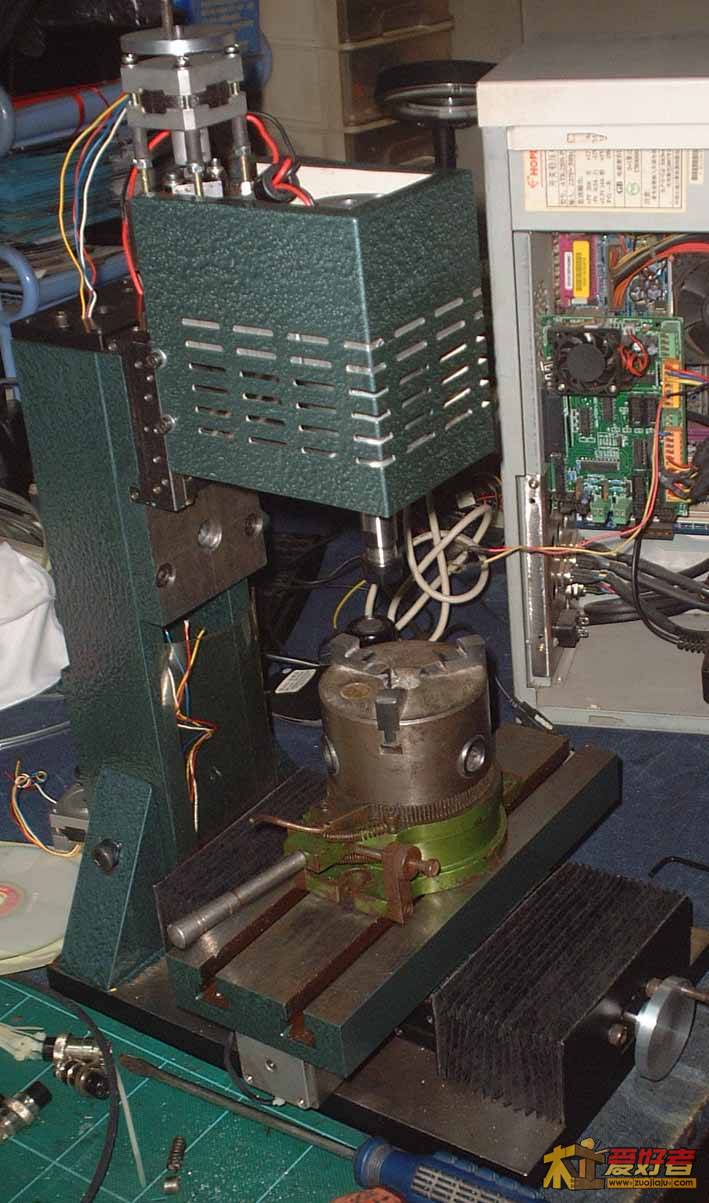

加旋转工作台的样子，Z轴也是需要整体向上移动，这是专门用来雕铣皮雕印花工具的哟
加旋转工作台的样子，Z轴也是需要整体向上移动，这是专门用来雕铣皮雕印花工具的哟

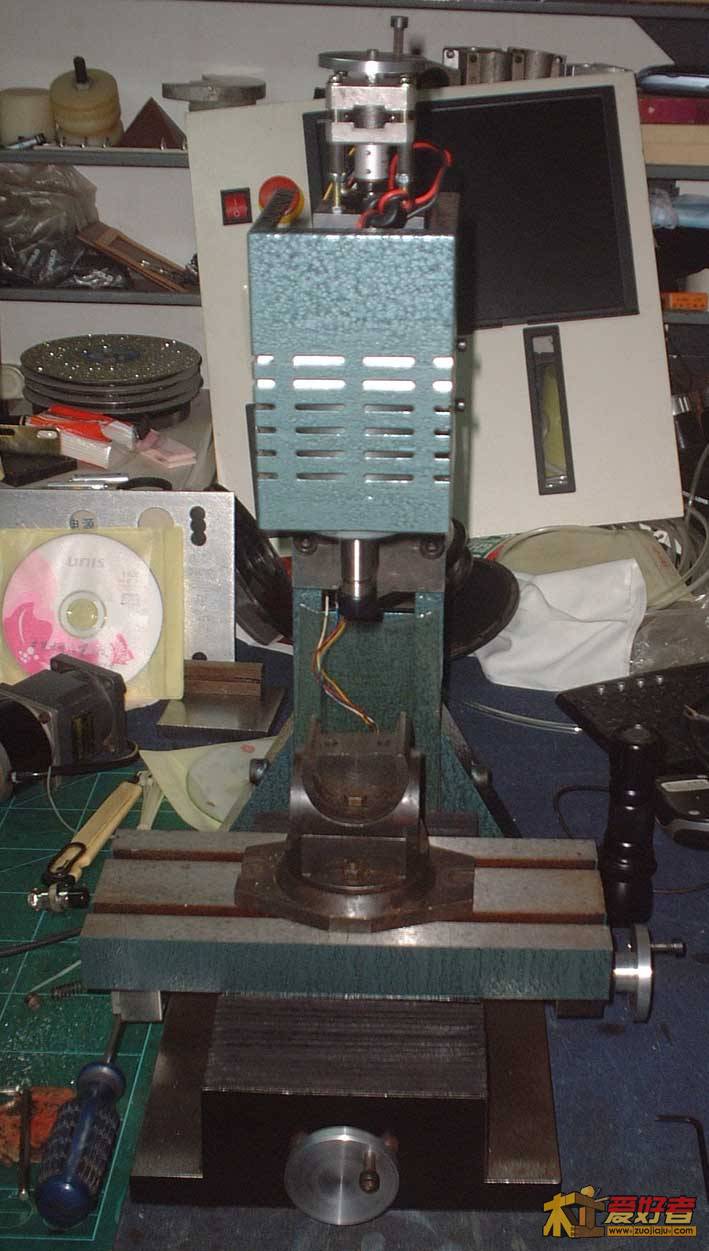

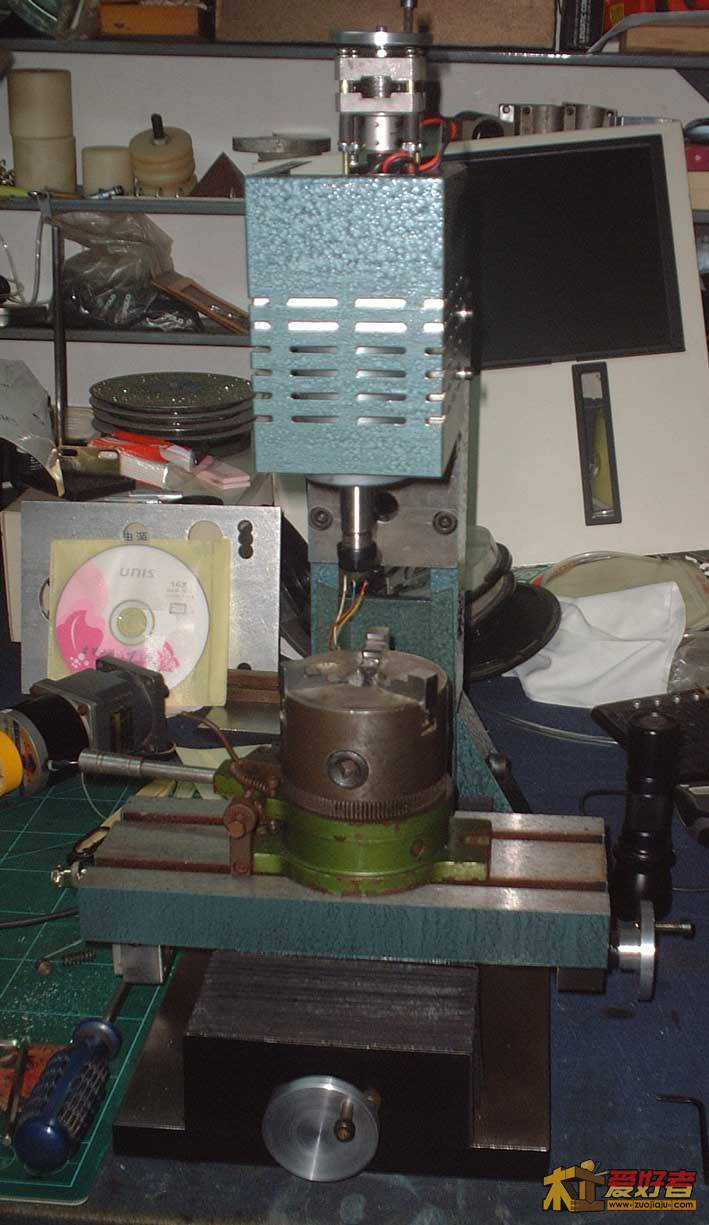

来个正面图
来个正面图
来个正面图
来个正面图

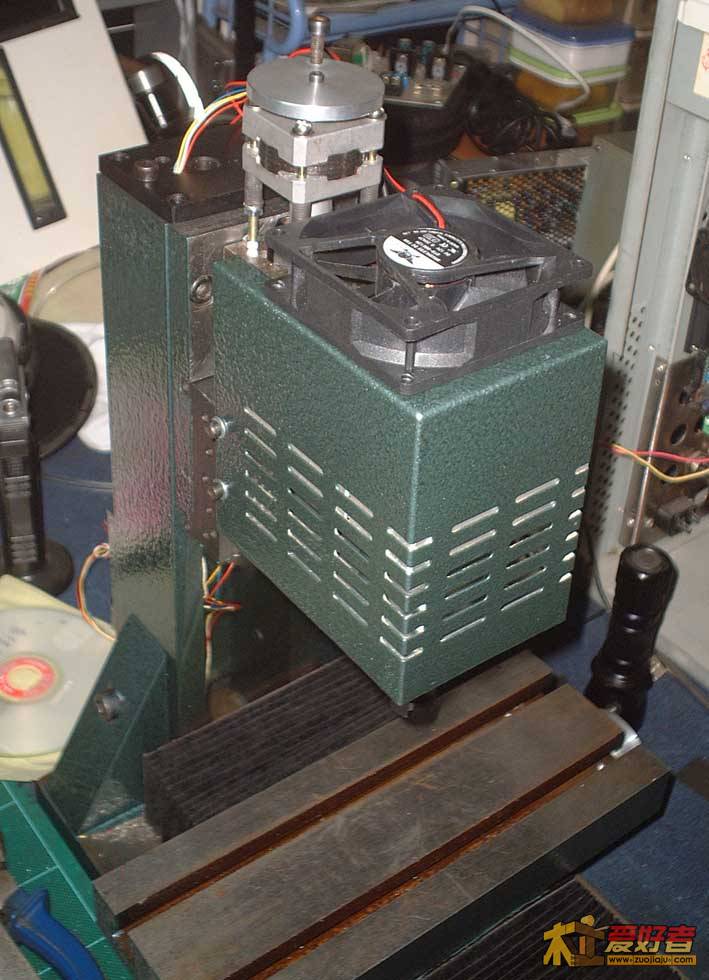

加装主轴散热风扇
加装主轴散热风扇

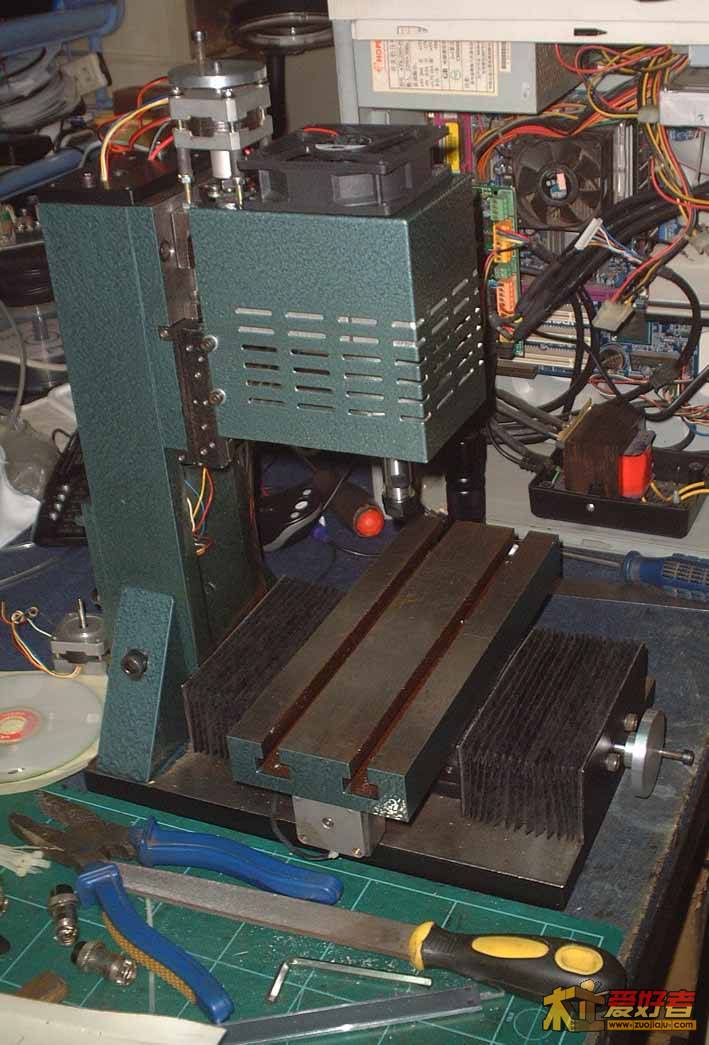

来个全景
来个全景

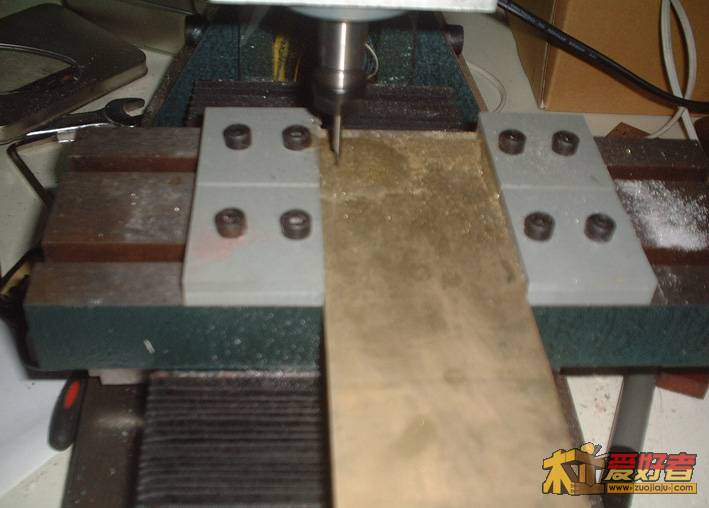

改制成工作台式自定心夹钳雕刻铜章
改制成工作台式自定心夹钳雕刻铜章

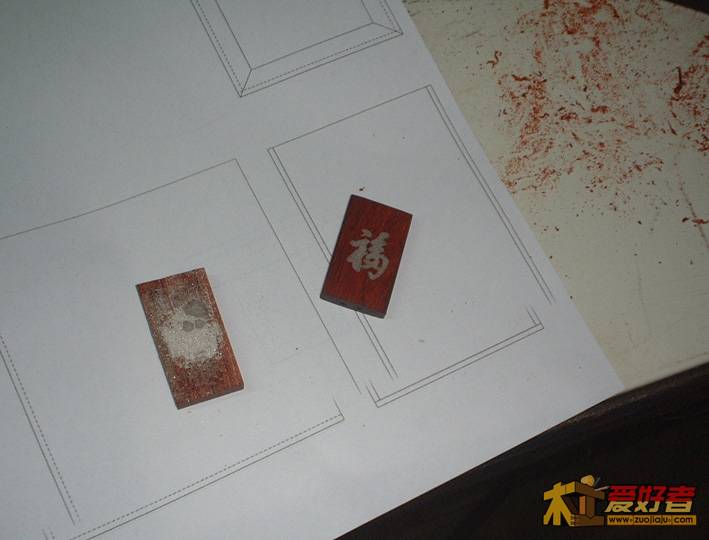

镶嵌的小平安牌
镶嵌的红木雕刻小平安牌

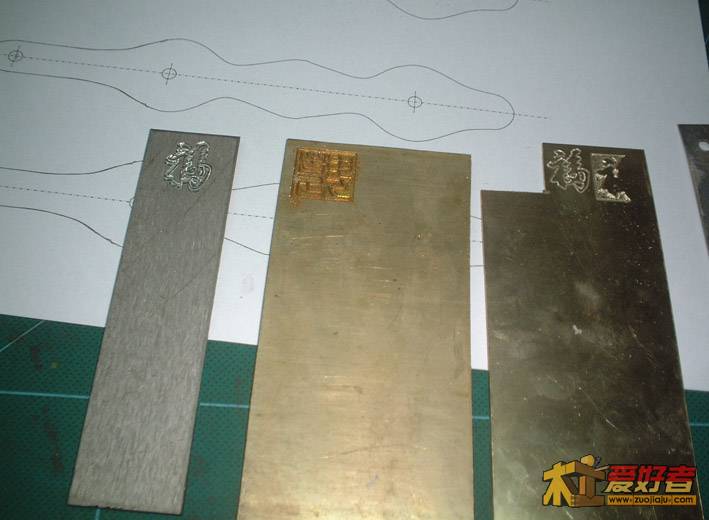

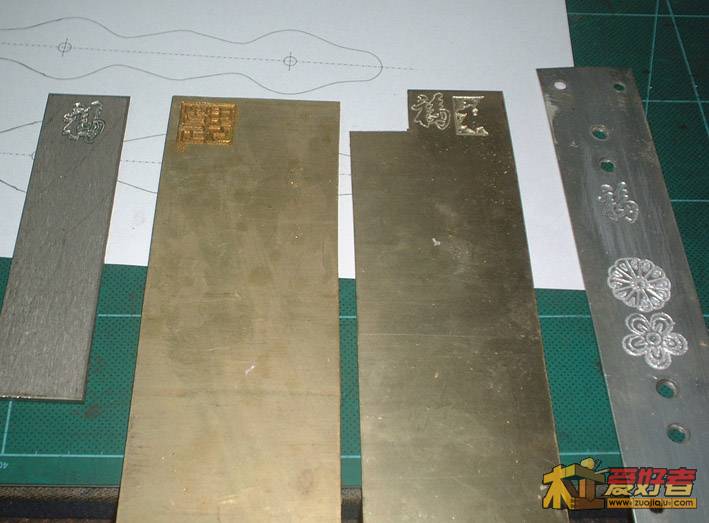

钛、铜、铝
钛、铜、铝

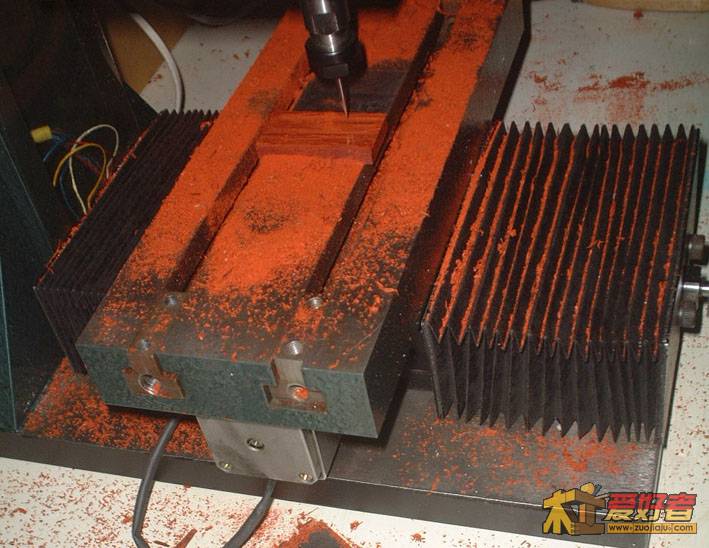

雕刻红木小平安牌
雕刻红木小平安牌制作中
金属材料雕刻

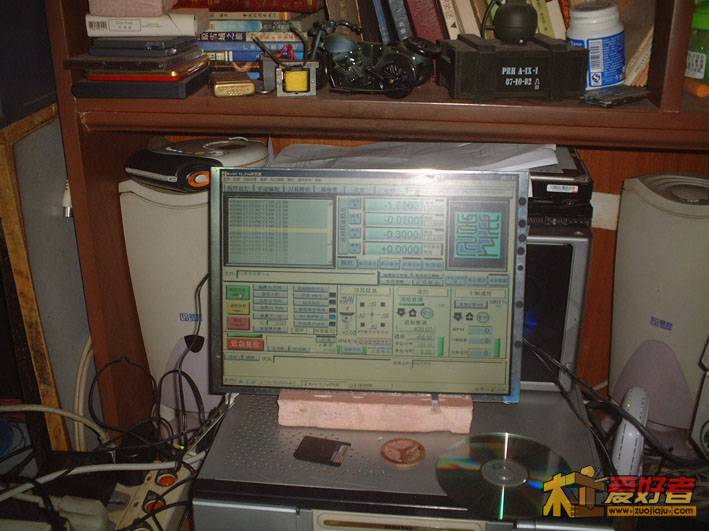

裸体的液晶屏显示器系统
裸体的液晶屏显示器系统
|
