步进电机减震垫你装了没？

波克布林

感谢分享，由于您的分享让我知道了以前不了解的知识。我看了外坛链接的帖子，说说我的看法。我英文不咋地，理解水平也有限，说的未必对。老外的帖子里，他说他在橡胶式，液式和钟摆式中选择了钟摆式减震。在双出轴电机的另一端加上一个飞轮，实际上这个飞轮就是阻尼器，至于他为什么用一个9孔的结构+roller我还没想清楚，增加阻尼效果？多孔结构更加平衡力矩？里面说他可以听到roller和阻尼器的工作，这个也挺有意思的。层主也能听到吗？
至于阻尼器为何能减震。阻尼器本身就是平衡加速度，使运动柔和。步进电机转过一定角度不会马上停下，而是需要时间稳定，阻尼器应该减小稳定时间和振幅。
7 P+ Q4 f- P4 g/ E  ~& ?7 t层主活学活用，没有拘泥于双出轴电机，装在联轴器上也很好用。不过有个疑问，外坛帖子里的电机是装在四根柱子上，层主电机的装法似乎刚性也不怎么样，是条件所限还是有意为之？
最后，看了老外的论坛，感觉人家论坛的水平比咱们高不少，论知识水平和科学素养，差距还是存在的。

来自安卓APP客户端

波克布林

还有，步进电机的细分驱动，也是一种电子阻尼器。我感觉效果有限，从8细分到256细分，我是没听出什么区别。

来自安卓APP客户端

lzzasd

确实是阻尼器    减少震动的    外轮廓将震动的力传导到内阻钢芯    钢芯受到力震动   由于是圆形震动的位置都不一样所以可以分散震动传导的力     减少震动
据说俄罗斯的潜艇消震用的也是这个原理     橡胶减震瓦里有小空腔    空腔里有钢珠    可能钢珠位置大小不一产生的力方向大小不一样来消震

chole

有点像空心配重减震刀杆的原理啊

uugp

波克布林 发表于 2021-2-1 01:49
3 `) R* k% ?) G  B感谢分享，由于您的分享让我知道了以前不了解的知识。我看了外坛链接的帖子，说说我的看法。我英文不咋地， ...

响尾蛇，我开始试验的时候也是这样的，共振消除了，但多出来咔咔声，不爽。老外贴主坚持不能灌油，他有实验依据。后来我在我做的里面添加了2#锂基，没有咔咔声了，所有速度段上都是一样细腻的滋--声。关于孔数我也认为孔数应逢单好。为什么是9孔，查遍专利，论坛，询问视频主，都没有说清楚。（感谢当年可以登录人人口哥欠）

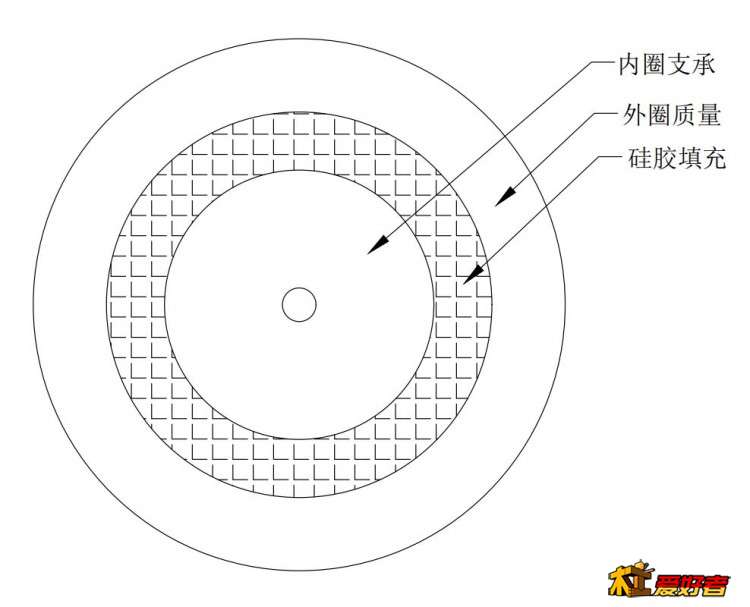

静音的飞轮如下面的图，外贴也有介绍。这是种简化的结构，也适合DIY。可加在轴系的任何空余位置。
/ K  r/ F7 ^; D' W
自从有了这个东西在，--DIY的机器--基本不再考虑用伺服了，还有闭环伪技术步进。有条件用5相步进。
  ]% ~0 D4 I" U

# ~; c6 E4 ?0 d6 c% g/ ~1 U9 f* m3 a
  D( p% U' @; x# j9 H

uugp

波克布林 发表于 2021-2-1 01:53
3 o( W! B& w- I8 Z7 R还有，步进电机的细分驱动，也是一种电子阻尼器。我感觉效果有限，从8细分到256细分，我是没听出什么区别。

同感，我只用到4细分。好的驱动器用单片机控电流。但是都没有机械阻尼来得彻底。
" R6 N& a, C, n, H! X1 s7 V3 K1 e

暗影随风

uugp 发表于 2021-02-01 15:15
: B% n  I( G# V* w4 T响尾蛇，我开始试验的时候也是这样的，共振消除了，但多出来咔咔声，不爽。老外贴主坚持不能灌油，他有实验依据。后来我在我做的里面添加了2#锂基，没有咔咔声了，所有速度段上都是一样细腻的滋--声。关于孔数我也认为孔数应逢单好。为什么是9孔，查遍专利，论坛，询问视频主，都没有说清楚。（感谢当年可以登录人人口哥欠）
静音的飞轮如下面的图，外贴也有介绍。这是种简化的结构，也适合DIY。可加在轴系的任何空余位置。
* ?+ r5 n0 ]/ s' Y7 n9 Z
* ^2 Y1 B0 ]6 m$ N( _4 u自从有了这个东西在，--DIY的机器--基本不再考虑用伺服了，还有闭环伪技术步进。有条件用5相步进。

偶数孔会产生共振吧，参考船的螺旋桨叶都是单数。

来自苹果APP客户端

波克布林

uugp 发表于 2021-02-01 15:15
4 H! Z& d  m% K" e响尾蛇，我开始试验的时候也是这样的，共振消除了，但多出来咔咔声，不爽。老外贴主坚持不能灌油，他有实验依据。后来我在我做的里面添加了2#锂基，没有咔咔声了，所有速度段上都是一样细腻的滋--声。关于孔数我也认为孔数应逢单好。为什么是9孔，查遍专利，论坛，询问视频主，都没有说清楚。（感谢当年可以登录人人口哥欠）
* O5 s- F$ Q- V: r静音的飞轮如下面的图，外贴也有介绍。这是种简化的结构，也适合DIY。可加在轴系的任何空余位置。
  X2 o' J$ n7 K$ _
, N4 n, }/ m& r- d# X) q4 r自从有了这个东西在，--DIY的机器--基本不再考虑用伺服了，还有闭环伪技术步进。有条件用5相步进。

+ i% W" q, H- [- c现在用的机器买的光机，改动的空间不大了。电机是闭环步进，用的一体化轴承座，两边都没啥机会装。不过这个方案很棒，手上还有一台闲置的钢板龙门机，有机会翻新一下，试试这个方案。或者哪天心血来潮，搭个测试平台，直接测试阻尼器效果。感觉在运动分析软件里建模分析这个东西应该是不难的。

来自安卓APP客户端

wsddwdxs

别费事了 用个伺服吧 二手伺服价格可以接受

来自安卓APP客户端

MTComputer

好像精度会影响。
2 |& e! y: l( ]1 d% r9 U& x, N因为电机不是刚性安装
