什么情况，环绕等距精加工，在五轴上做平雕，出现这种情况

宁19990308787

随风666 发表于 2021-01-27 21:27
! L7 g) R! c2 g+ Q4 e  H本帖最后由 随风666 于 2021-1-27 21:36 编辑
6 k* _, X8 W- Z/ k3 X& u$ ?. p
工件固定不牢呗，或者AC轴自身间歇导致的，前后左右四方都有轻微间歇，刀走到哪里就往下压，刀走到前后左右四方接头处，受力从左右变化到上下，这不就出来十字线了啥。

A轴台湾减速机，c轴哈默纳科减速机都不会有问题，我再测试一下，看是不是z轴落刀，z轴向下丟步

来自安卓APP客户端

宁19990308787

z轴落刀所致的

来自安卓APP客户端

宁19990308787

两个黑色的线是在0的位置，越走越远了

来自安卓APP客户端

宁19990308787

宁19990308787 发表于 2021-01-29 01:18
两个黑色的线是在0的位置，越走越远了

+ ?& n% `7 d1 M  a' |" y% t刚才的线已经跑偏了，重新点了一下，F值1000再试试
- J9 P1 _* N$ L& Y; t/ p( j

来自安卓APP客户端

宁19990308787

zfskj 发表于 2021-01-27 23:30
z是否新换了驱动器

换了新的驱动，问题依旧在

来自安卓APP客户端

湖湖

开环步进  台子太重  丢步了 。 你要是 3轴 用 开环步进  没什么 。 5轴 就算了 。 起码 闭环吧 ~

nini21800

试一下只是Z轴偏，还是几个轴都偏？

来自安卓APP客户端

宁19990308787

nini21800 发表于 2021-01-29 16:41
试一下只是Z轴偏，还是几个轴都偏？

, M3 q4 ~+ ^. u! V只有z轴偏

来自安卓APP客户端

宁19990308787

湖湖 发表于 2021-01-29 12:12
0 {3 {4 `$ }! C  P. i& t8 \6 Z& a开环步进  台子太重  丢步了 。 你要是 3轴 用 开环步进  没什么 。 5轴 就算了 。 起码 闭环吧 ~

" H. E& S" _/ [/ p  v5 y0 w原来是闭环，因为高度不够换了开环

来自安卓APP客户端

nini21800

那不是联轴器吗？联轴器两头会发生偏离？

来自安卓APP客户端

宁19990308787

nini21800 发表于 2021-01-30 08:53
那不是联轴器吗？联轴器两头会发生偏离？

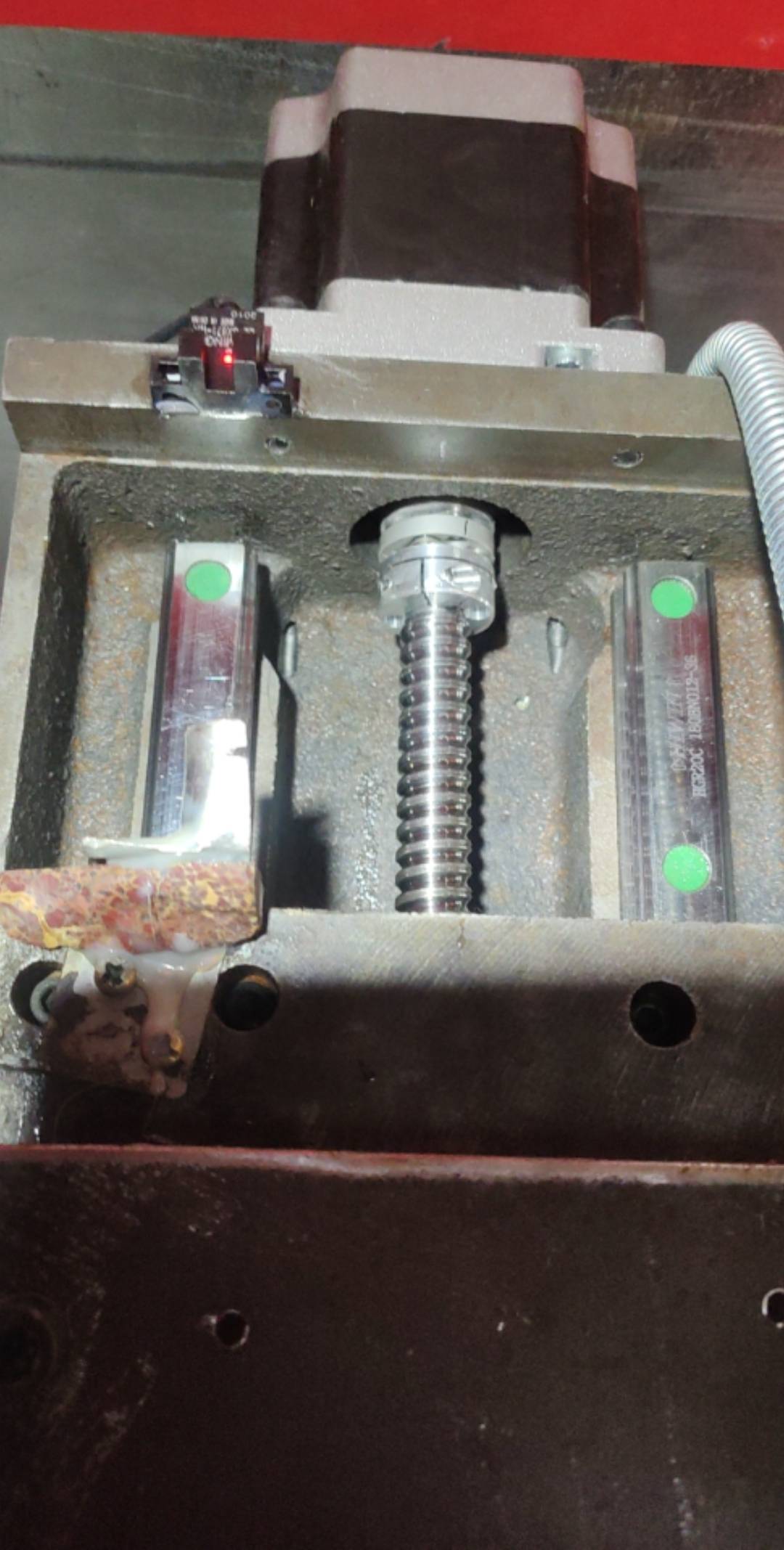

联轴器和电机固定端画黑线，明显偏离了

来自安卓APP客户端

宁19990308787

湖湖 发表于 2021-01-29 12:12
开环步进  台子太重  丢步了 。 你要是 3轴 用 开环步进  没什么 。 5轴 就算了 。 起码 闭环吧 ~

; n! r; K6 @7 K; Z$ U$ J1 t7 p顶上割了个窗，闭环步进装上了，现在不丟步了

来自安卓APP客户端
