为西湖7045安装光栅

机械狮

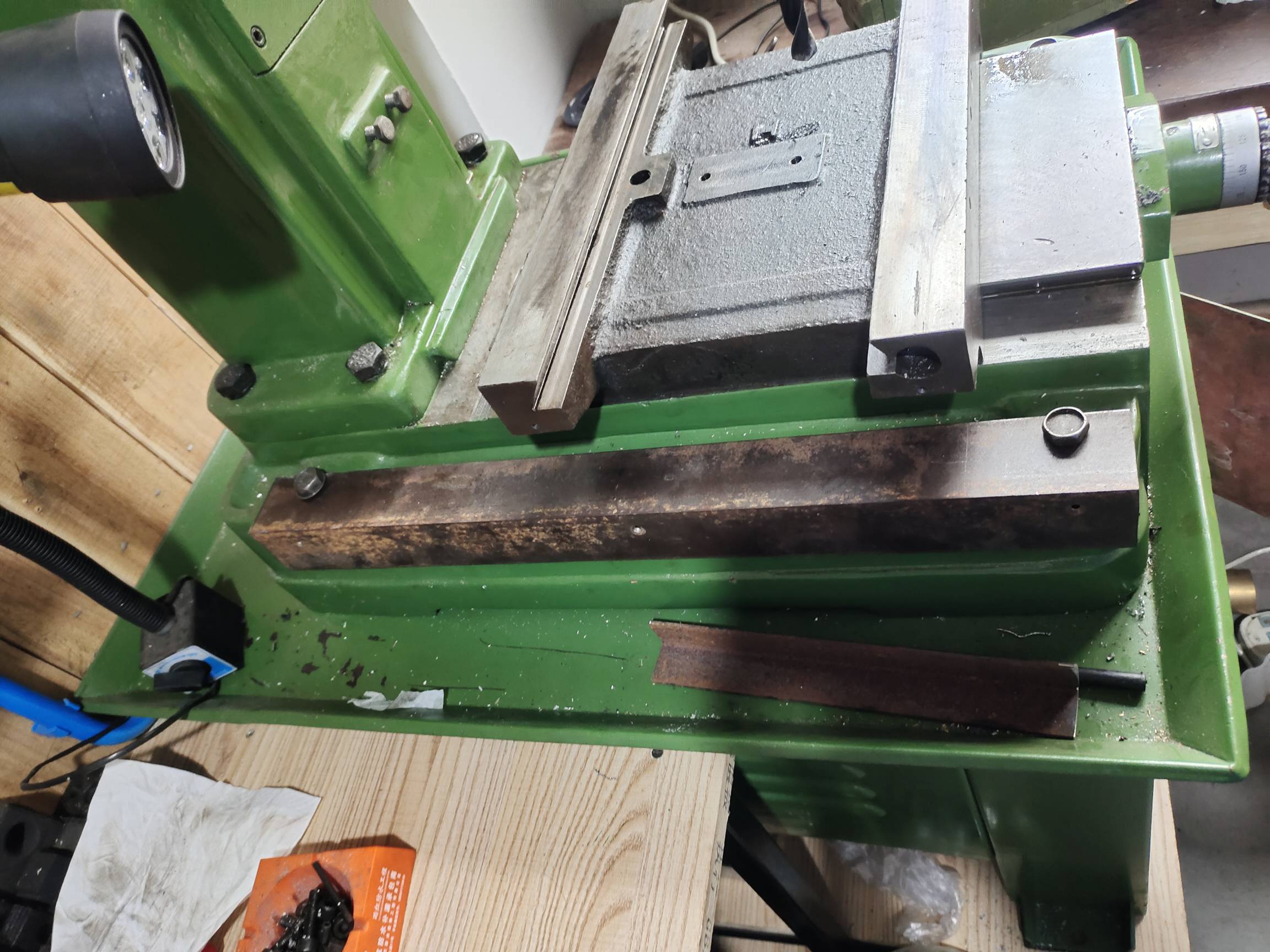

多谢指导，新主人要装自动走刀，所以选后面了。今天装y轴的，角钢小了，采购中

来自安卓APP客户端

机械狮

五亿美金 发表于 2021-01-23 22:58
4 J5 ?4 V9 r$ ]! V同品牌光栅，从进度看还没完工，不清楚楼主的X轴装在工作台的后面还是前面，如果是后面，诚然好看一点，但会损失Y轴行程，最少35-40mm，7045的Y轴行程本来就不大，建议你跟买家再敲定一下，以免给买家日后使用造成不便

" K! ~4 d" ~8 B2 f9 D: _经测量，装后面并不会减少Y轴行程

来自安卓APP客户端

机械狮

锣丝不对，买

来自安卓APP客户端

机械狮

继续

. l, v4 C3 W) `- Y: }2 `

来自安卓APP客户端

机械狮

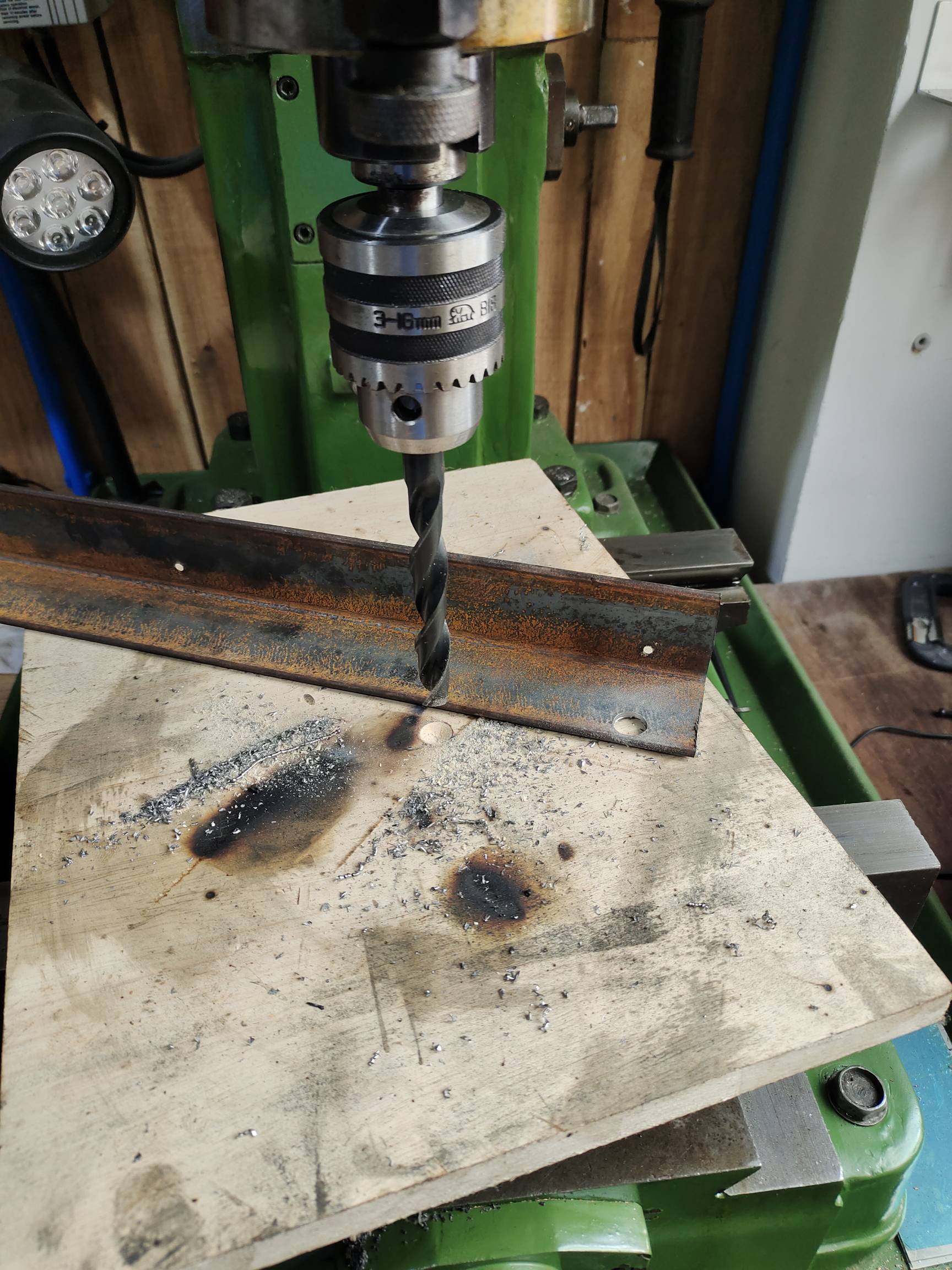

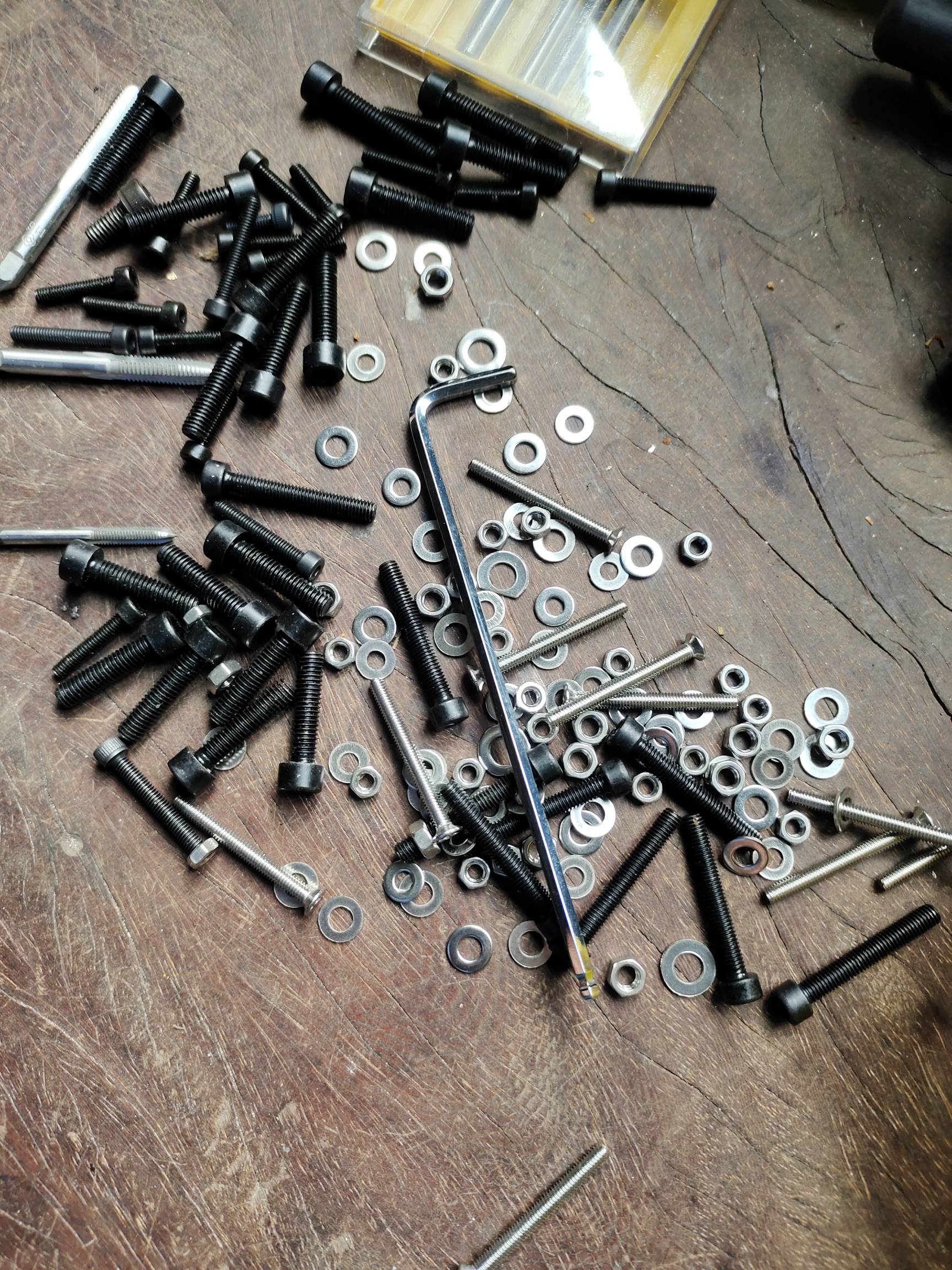

刚买螺丝回，十字锣母到了，只不过发到公司，去取吧
8 I- R2 x* ^5 D" W1 R! P( x

来自安卓APP客户端

机械狮

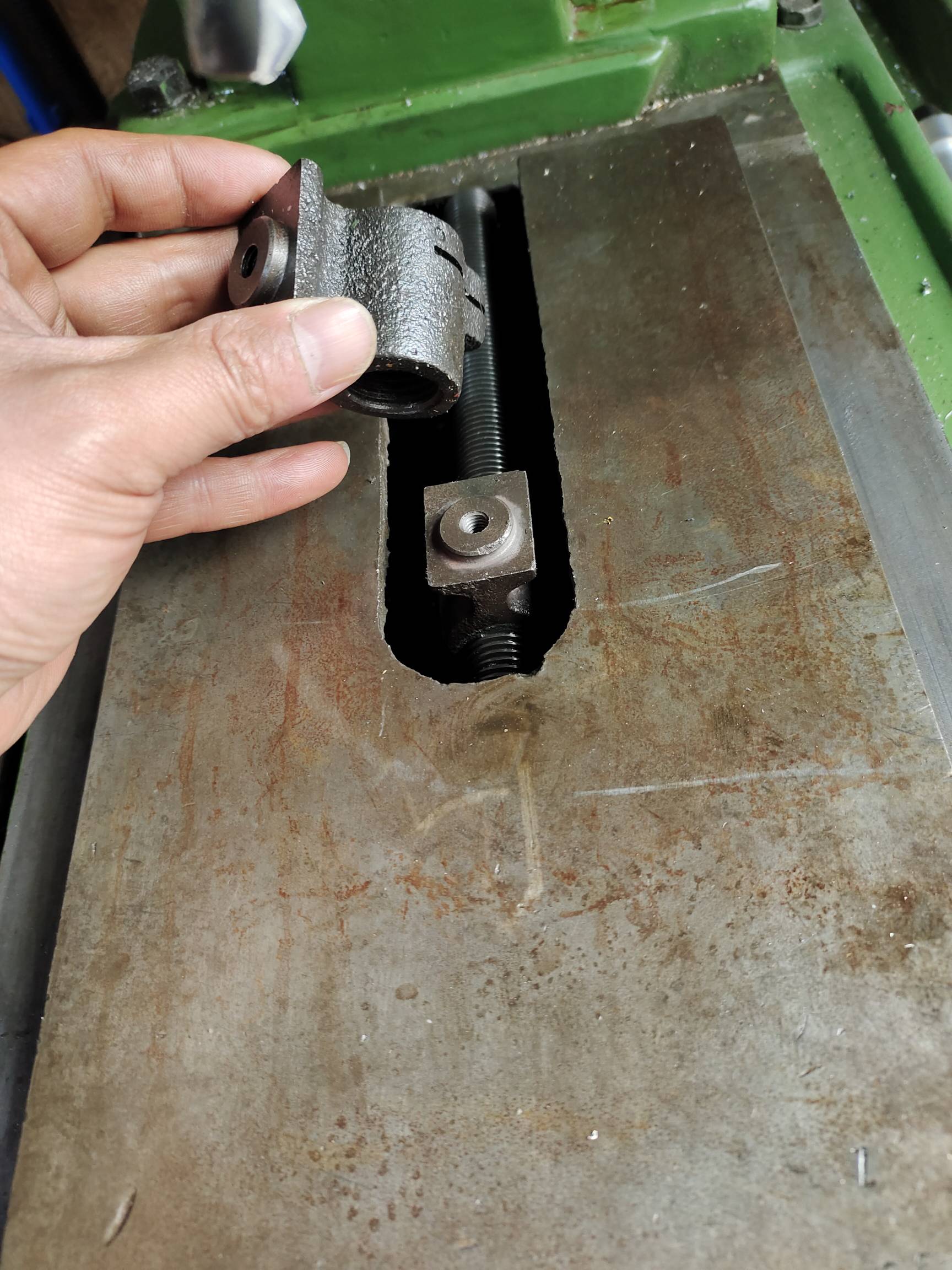

其实，换十字锣母y轴不用打轴承的，直接可以抽出更换，注意方向即可

来自安卓APP客户端

机械狮

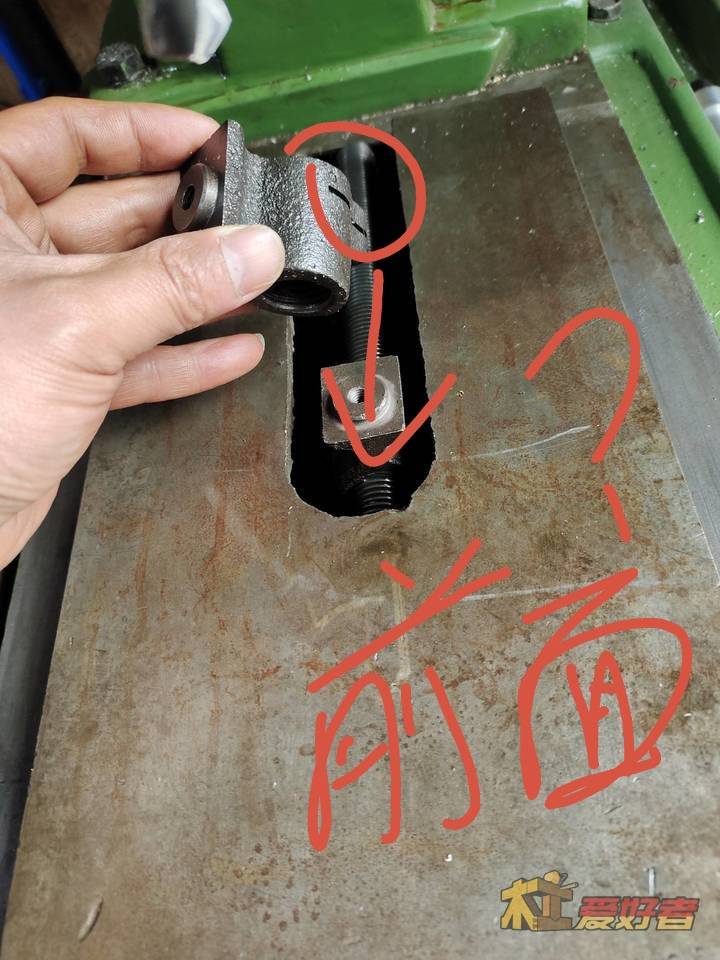

有切口

来自安卓APP客户端

机械狮

有切口的冲前，以前没注意，反了装不上

来自安卓APP客户端

机械狮

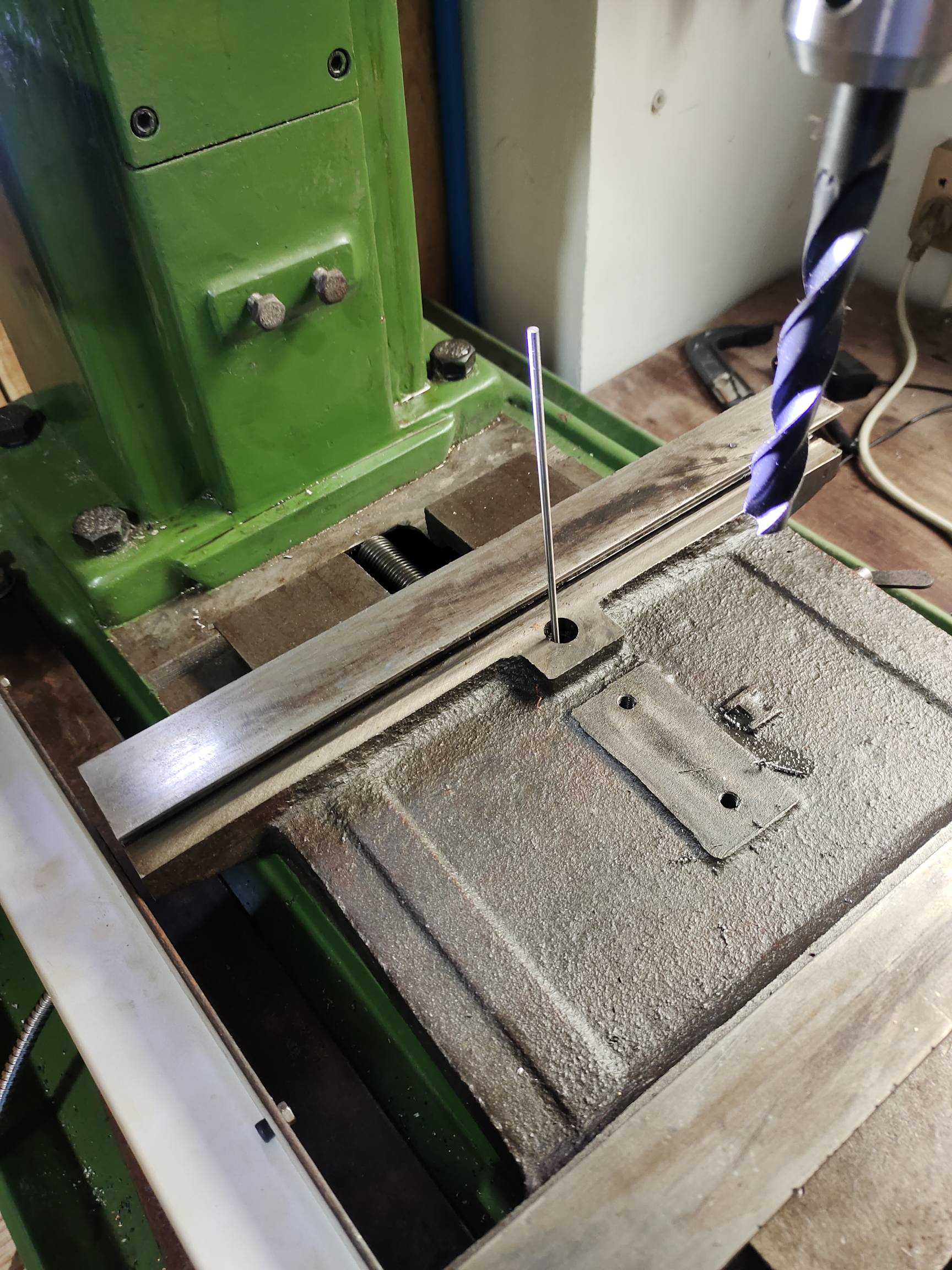

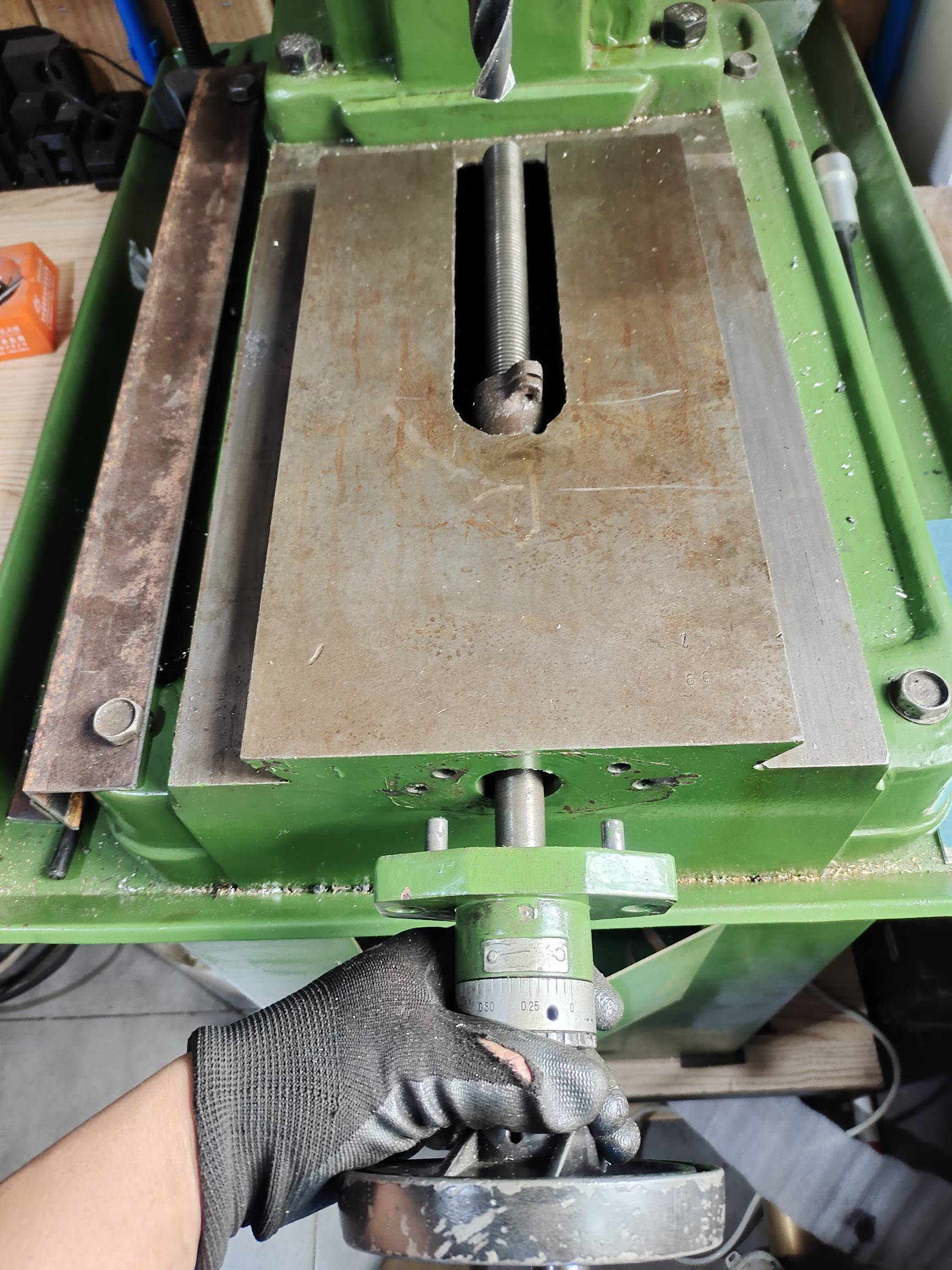

放入滑台，对孔，半紧锣丝
2 `2 `' W  n. O0 o

来自安卓APP客户端

机械狮

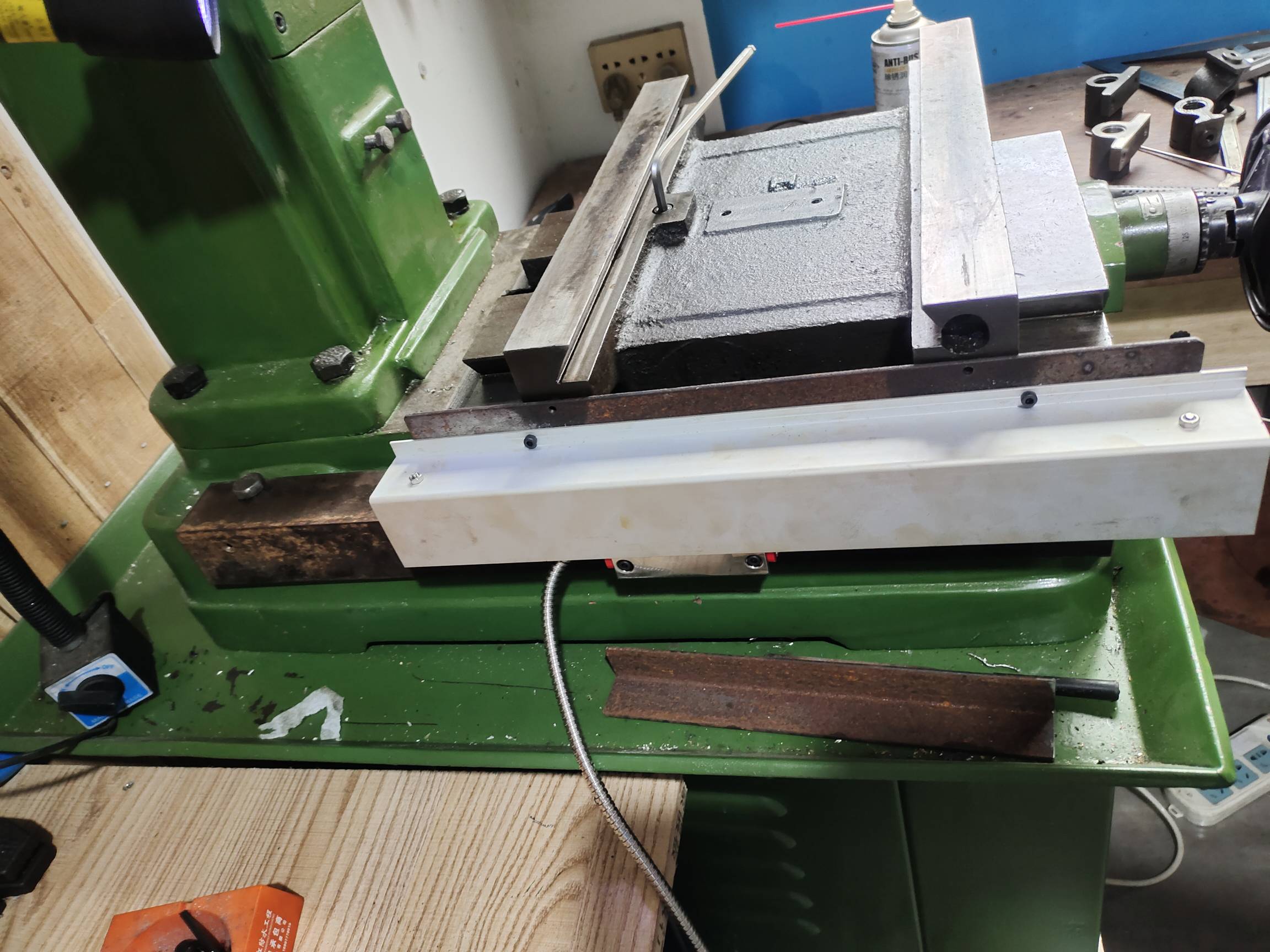

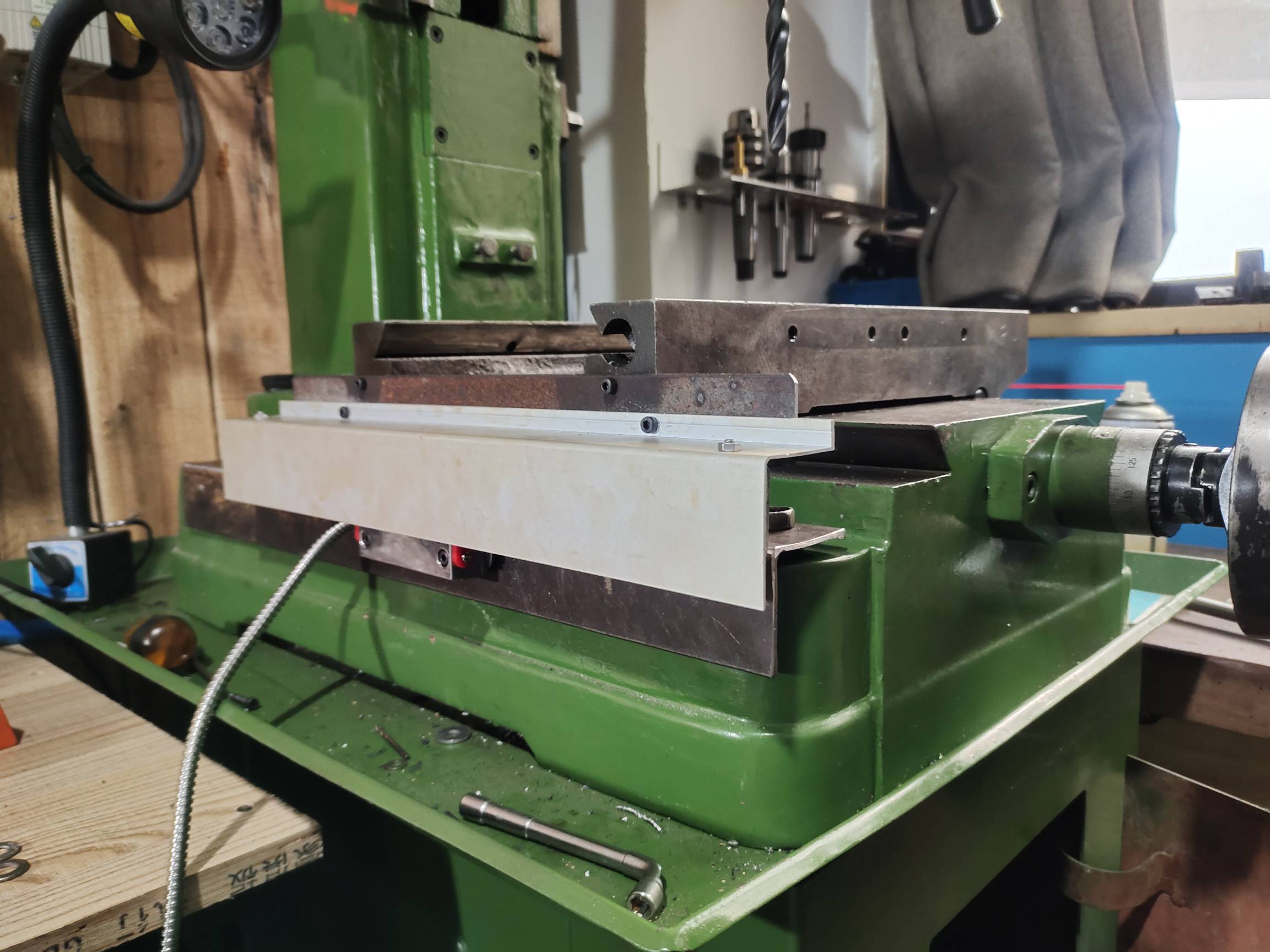

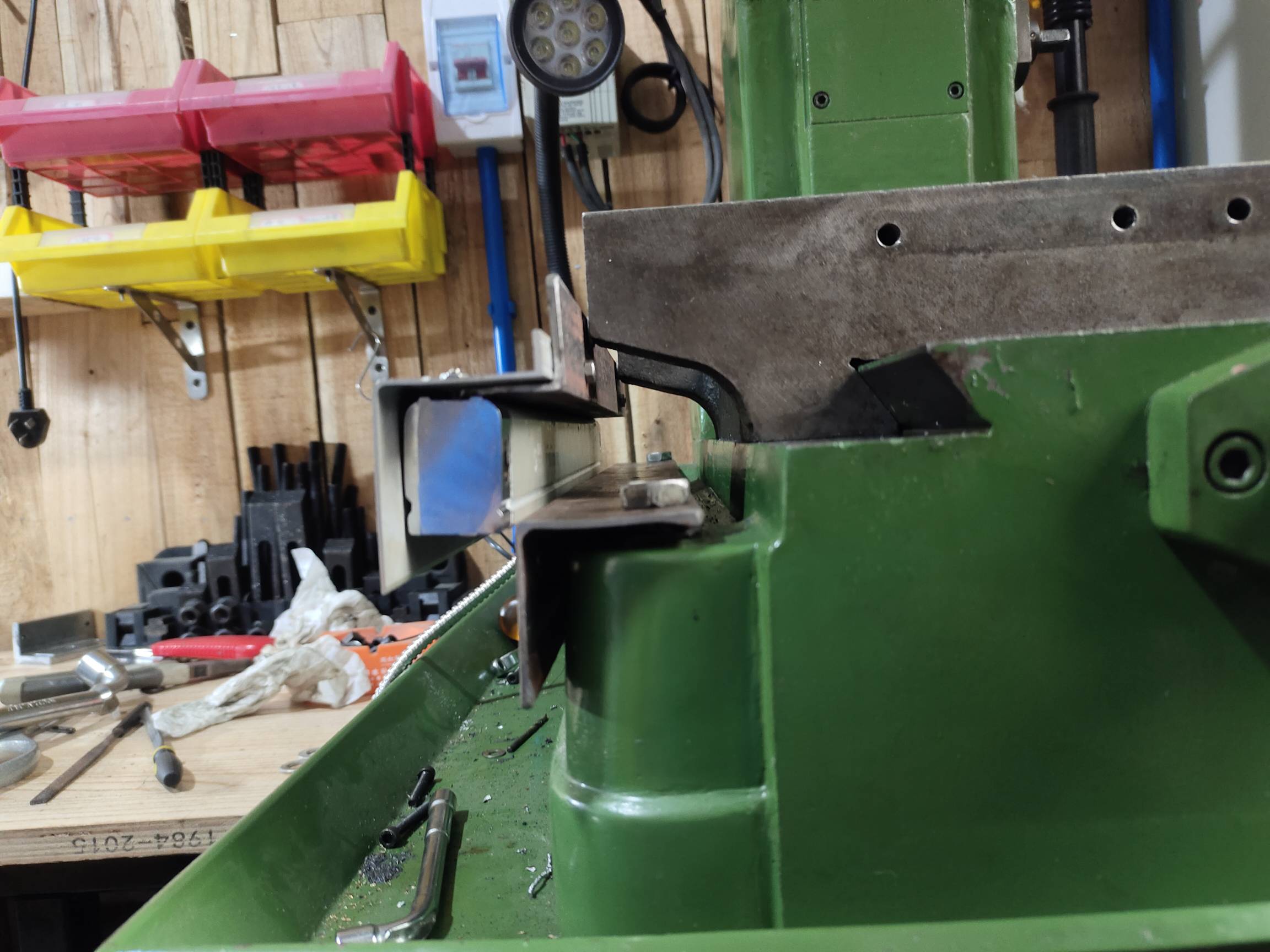

提前做好的支架预装，调整中
, d0 h1 [) @  ?
3 M0 ?. \8 u! c4 {) r$ V

来自安卓APP客户端

机械狮

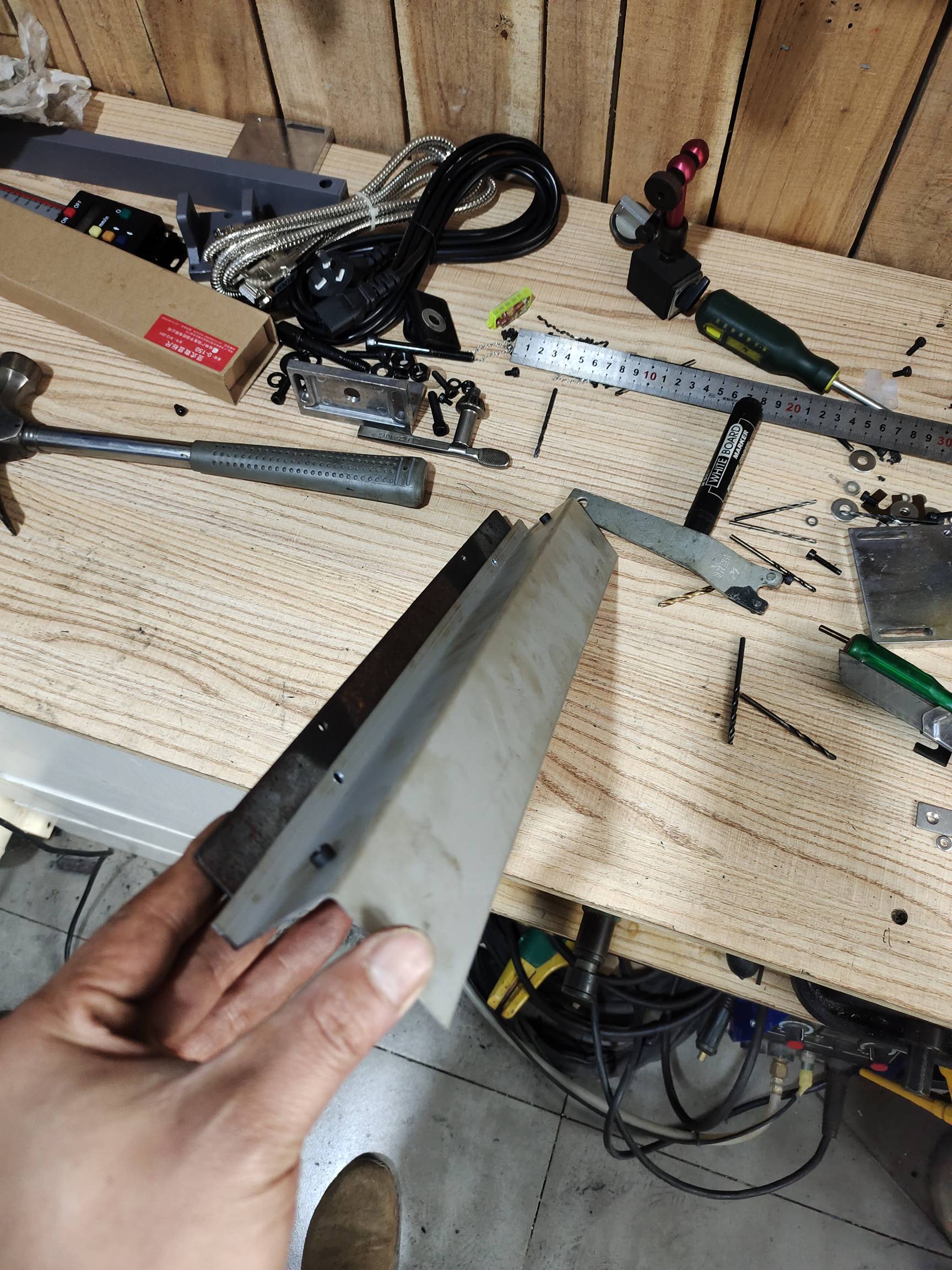

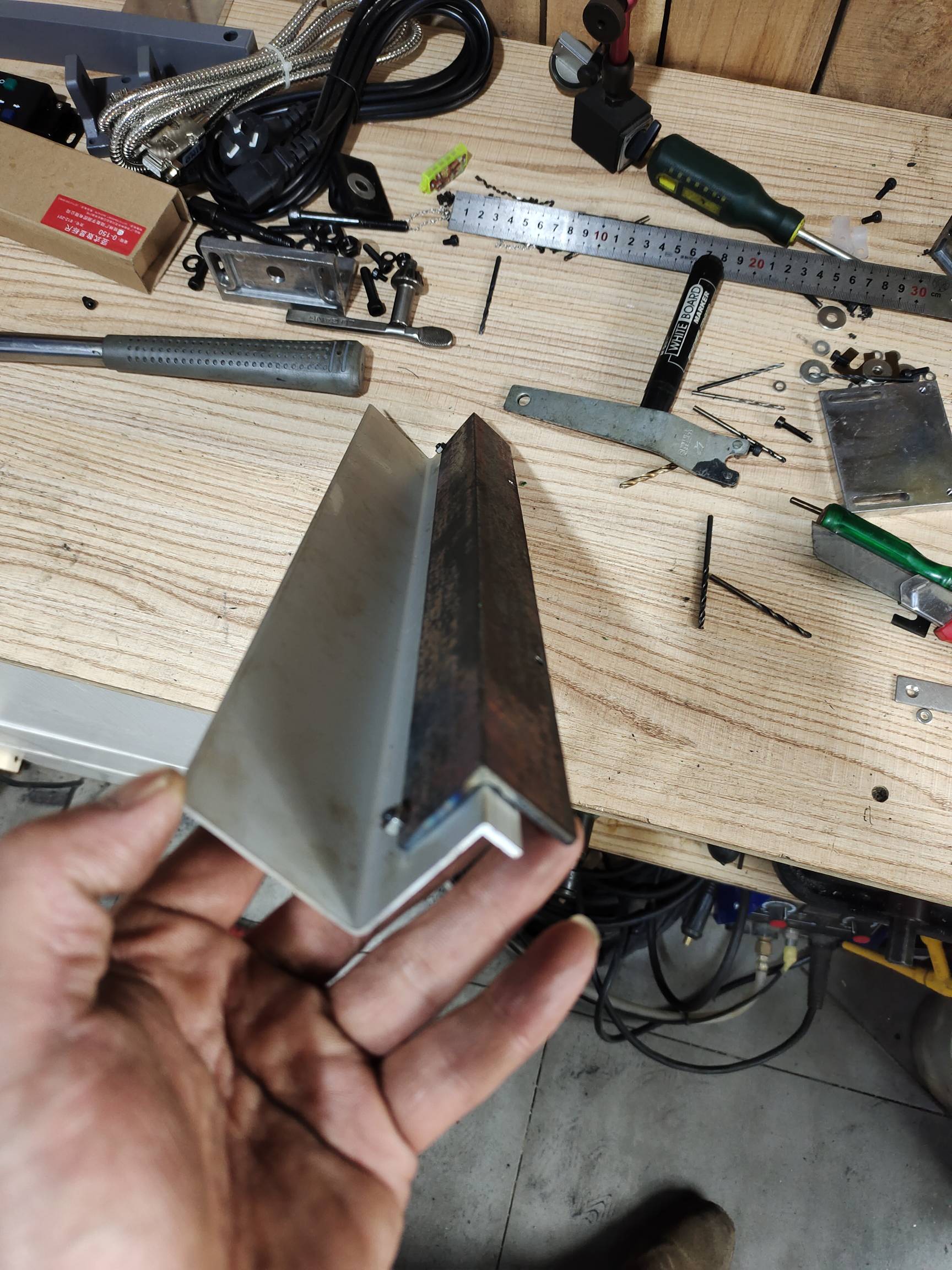

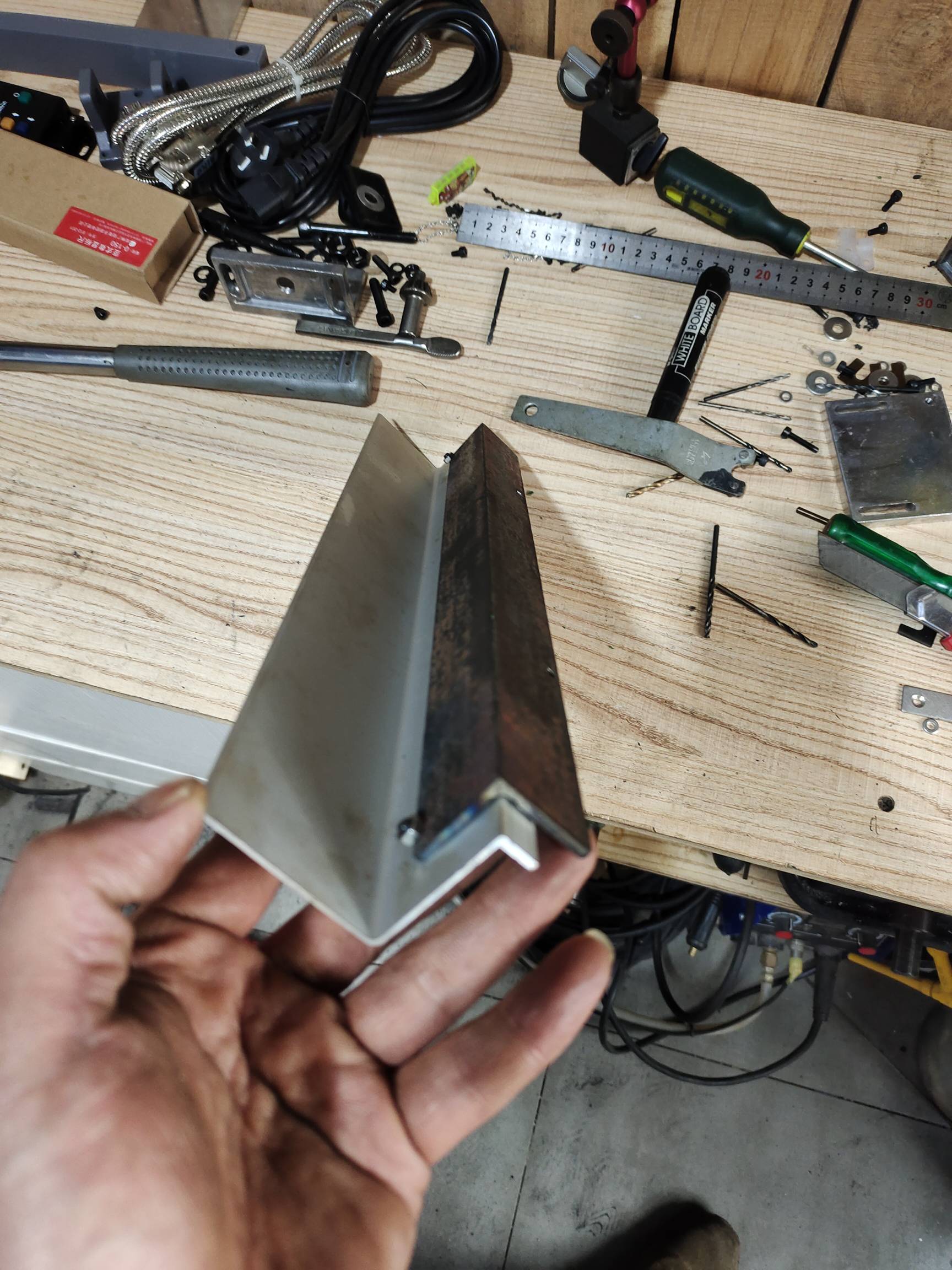

支架图

3 y0 i- ^2 G& m1 H+ I4 B

来自安卓APP客户端

机械狮

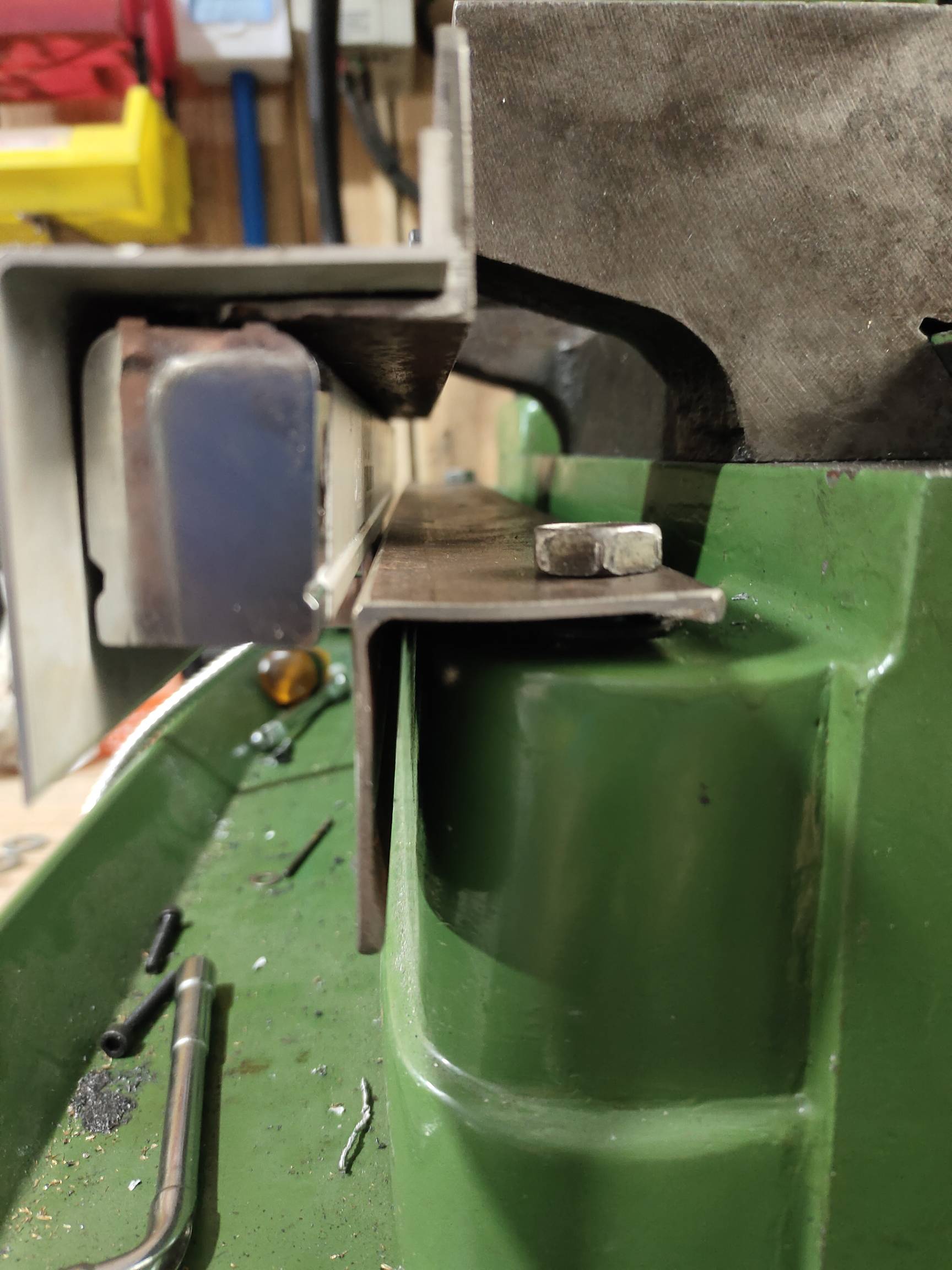

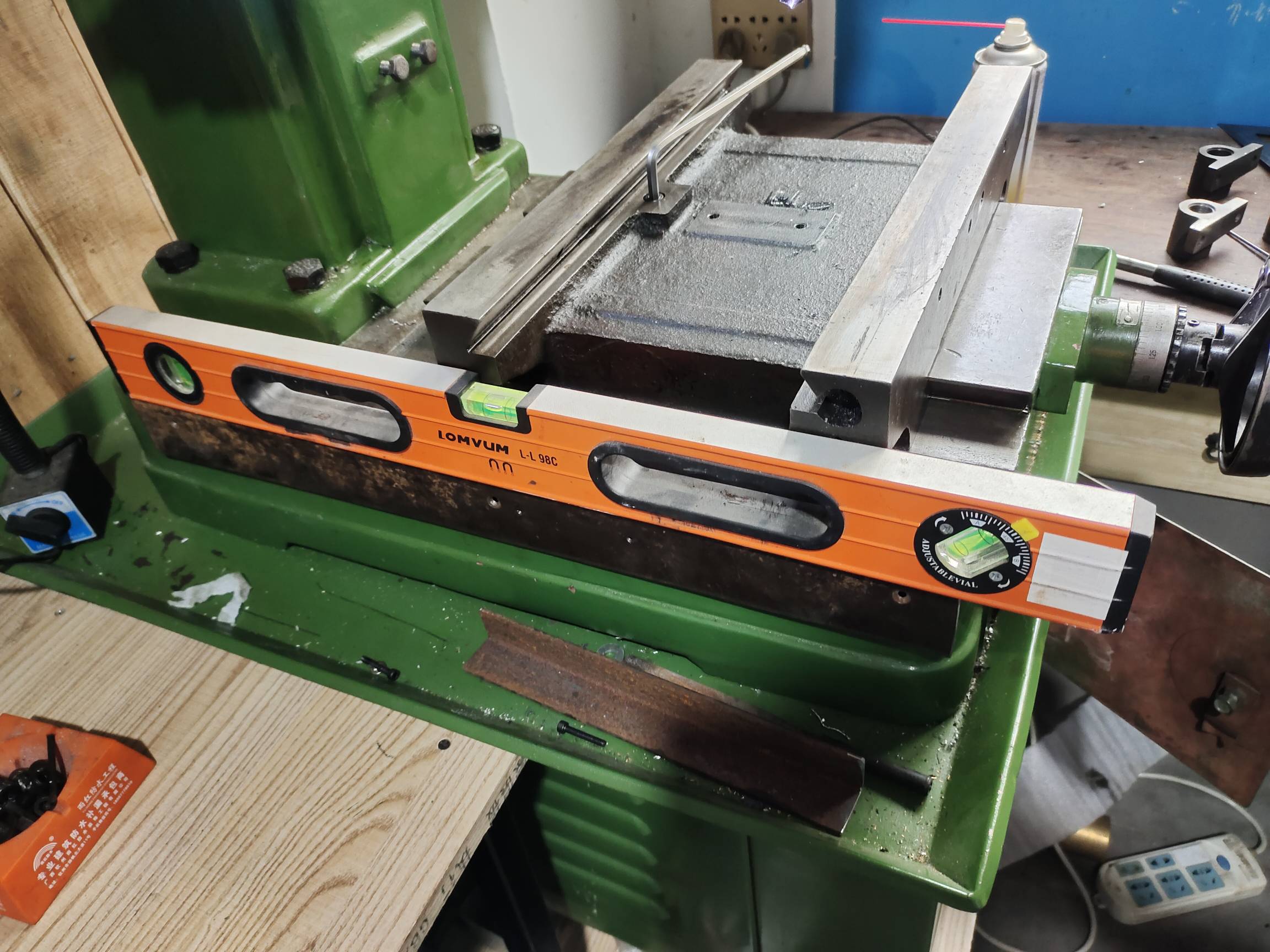

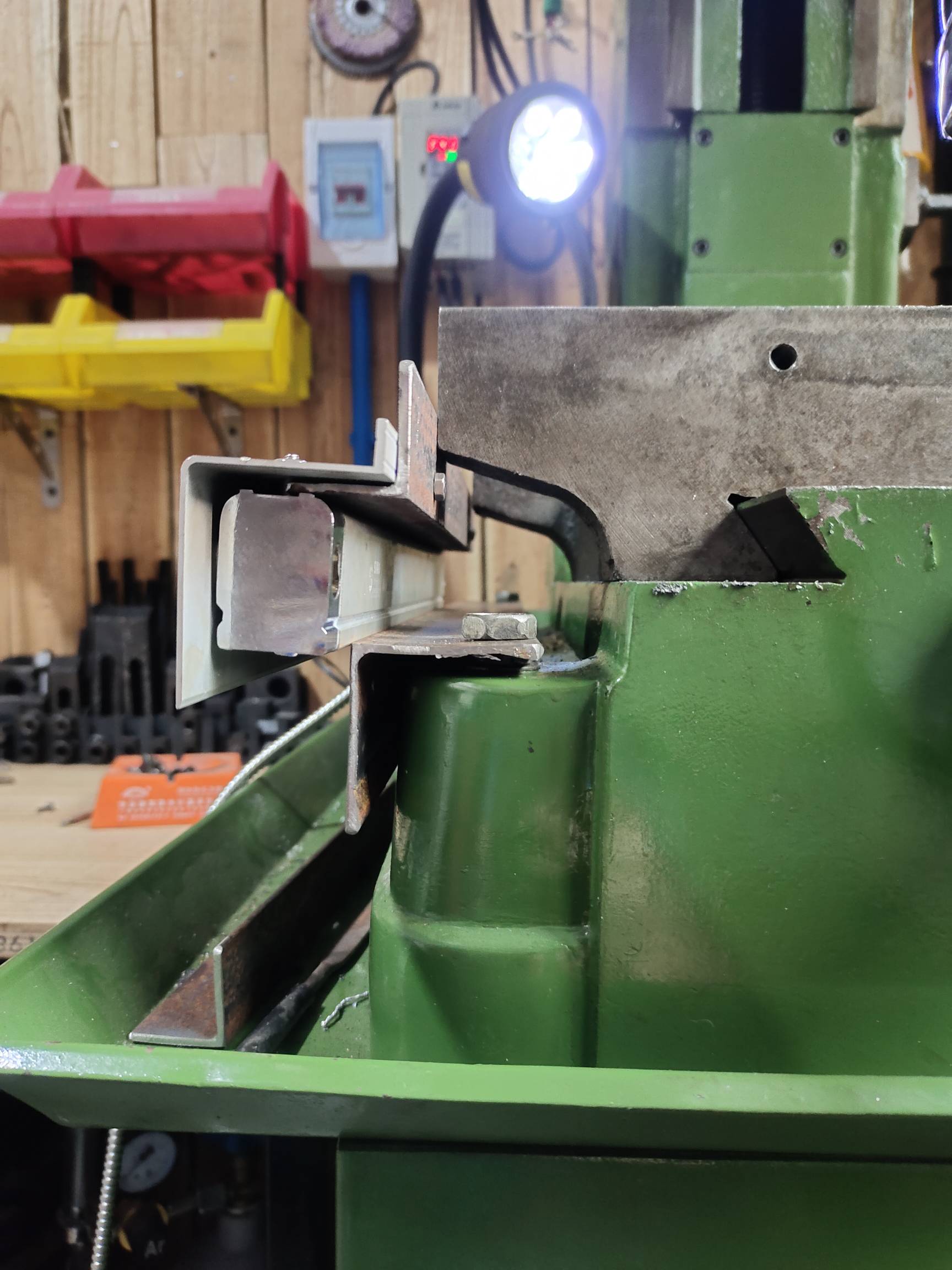

有干涉，分解加工，调平

来自安卓APP客户端

机械狮

! q2 {  a4 E2 s/ m" o

来自安卓APP客户端

机械狮

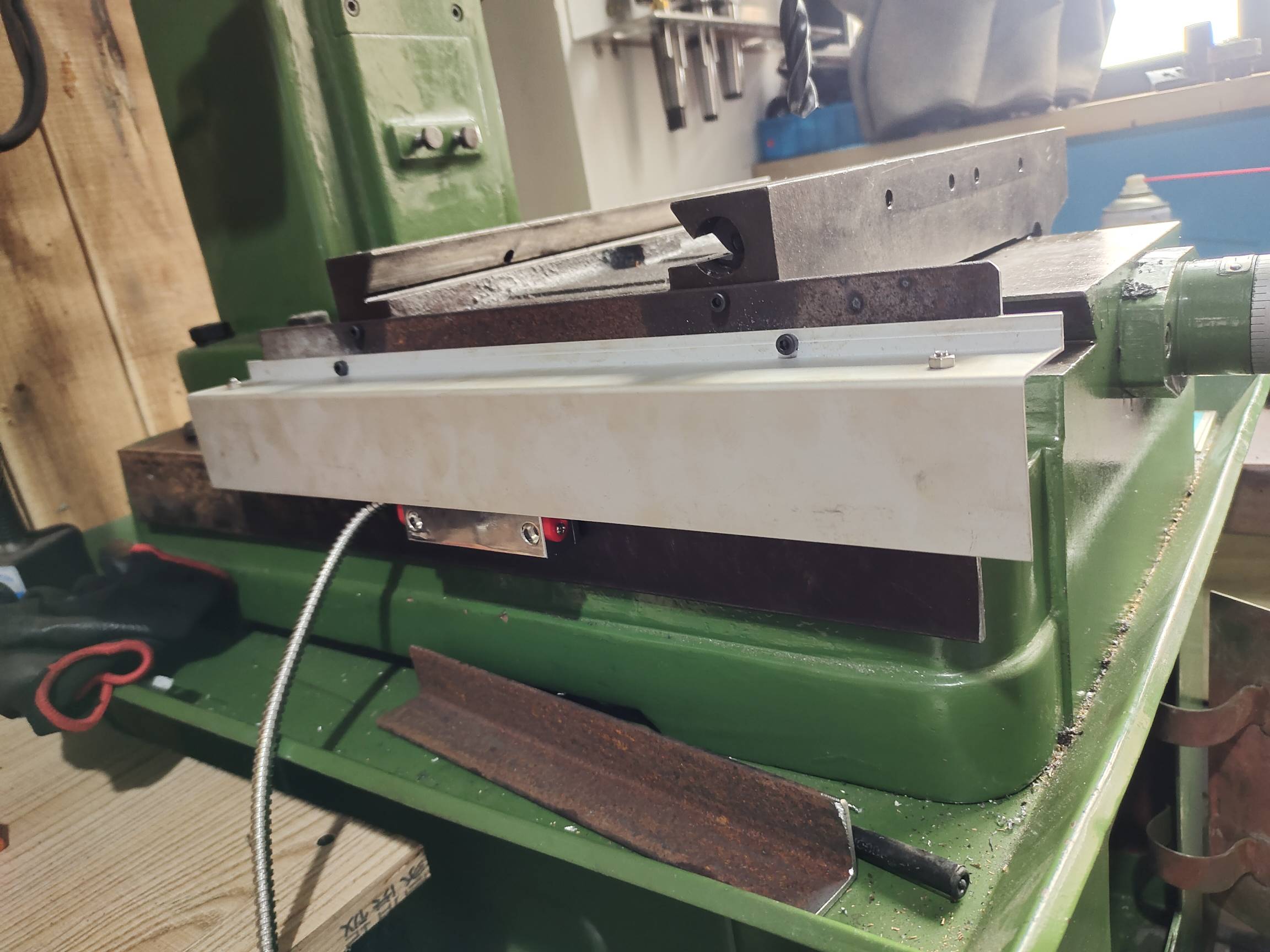

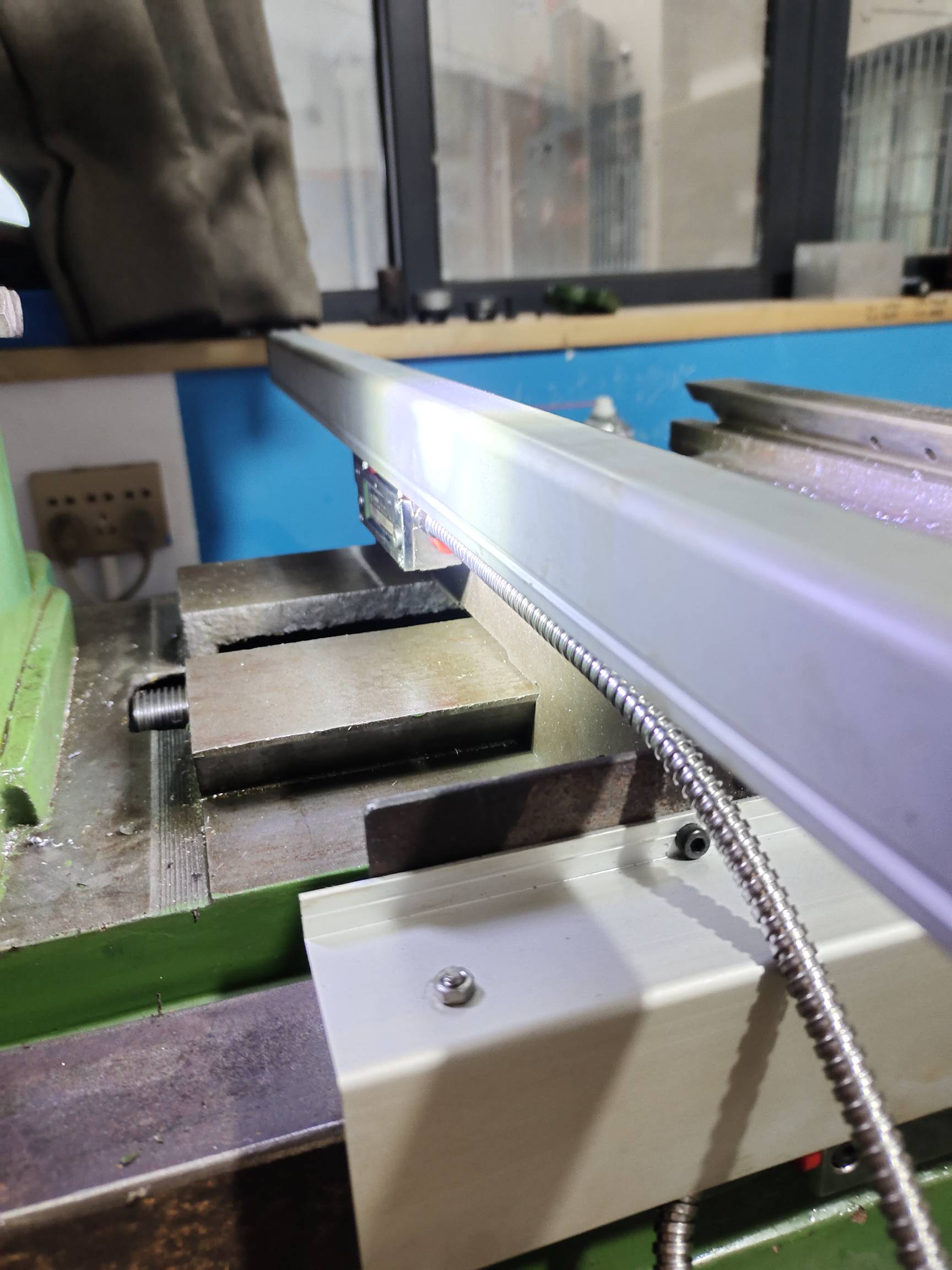

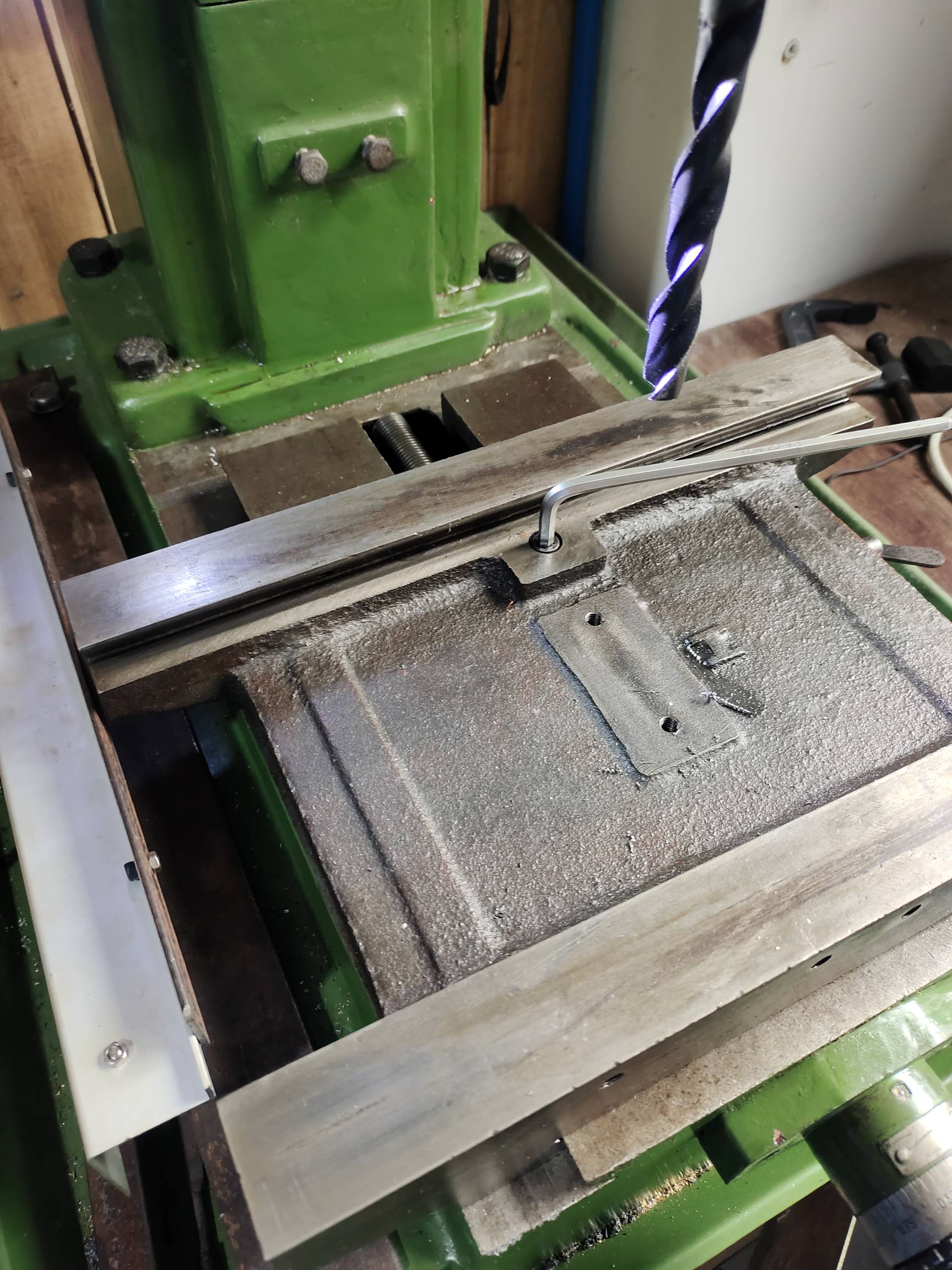

调整孔位，间隔，水平，再试装
' h# x: \& W0 B% J$ T* B8 }


! ~+ r' t3 Y! w0 d
% I. F* ]8 p9 }% d: I

来自安卓APP客户端

zhiyong1818

机械狮 发表于 2021-01-24 16:19
9 N$ c+ ~& u: c& @0 v有切口的冲前，以前没注意，反了装不上

有切口在前面吗
