干扰问题，求助

76664289

阿余 发表于 2021-01-18 18:04
# ^2 j7 F6 G( g我靠。 这叫吹嘘？？？？？

( |2 o4 n8 }/ }6 I800多块钱的东西， 值得吹嘘？

! Q  W2 {8 u3 e: p8 F你这么不自信？？

6 y. P* _  P5 H! _! B& d我只是想说， 不要图便宜， 买很差的东西，就可以了。

我专门去淘宝看了一下， 你说的那个东东， 100多块钱，但是， 看起来就很简陋，不说别的，就是做工用料，就不给人信心， 不靠谱的样子， 如果是我， 选择肯定有所不同。

0 ^$ G, [% l2 ~) [4 U* e4 L我三个月不关机， 就三个月运行一个刀路 ？   你这个理解力， 和你说800多块钱的东西， 就是吹嘘一样， 让人吃惊。
, h$ X9 _+ L) ?! N  k) `; d
9 ]6 l( K5 n5 U4 G! a0 D* }: r
不在一个位面上， 没法交流 。
& W9 I; f7 \, D5 F4 M; Y
( m/ {4 X4 e$ m, L0 r0 z你太缺少自信了，人家随便说个什么，你就觉得是在刺激你， 是在吹嘘。

2 `9 R6 Y" ?1 @1 b: T8 }7 q- H这位木友， 自信点， 没人天天想要刺激你，更没人会拿个800多块钱的东西来炫富吹嘘，这太LOW了。

  I2 T8 e- }5 t; V你这不是吹嘘是什么？我在grbl脱机连续稳定运行十多个小时，你却回复我你的板子连续运行三个月……你这难道不是在吹嘘？
, ?& b+ F$ h) ^" u难道不明白我说的是运行刀路？开机三个月原来你是来搞笑的！
& s/ u5 D1 t. p1 N再有个人玩家谁的设备连续开机不关的？你怎么知道我的脱机不能连续开机几个月？你用过？
2 W+ v' L" K% I+ U/ g, Z没有用过的东西要理性评论，grbl是开源系统，运行它的控制板很多，质量层差不齐，有好有坏，你怎么就知道全都不稳定？难道你就能保证运行MACH3的控制板都稳定？

来自安卓APP客户端

阿余

76664289 发表于 2021-1-18 18:40
: y9 L5 N* S! f4 f# P7 o你这不是吹嘘是什么？我在grbl脱机连续稳定运行十多个小时，你却回复我你的板子连续运行三个月……你这难 ...

没法交流。

# p, B* N9 m; X1 t只是给你一个数据， 这么干 ， 几个月不关机， 也可以稳定， 而不是十多小时， 十多小时， 是不能作为稳定的依据的。

& m9 l3 j, X5 ~, m. j  Z0 g你这都理解为吹嘘。
* ]2 M2 h8 R( b& l% g
, s0 [/ C1 R5 U2 `- c* R狭隘的玻璃心。
' l' p+ X% H* z  Z0 }

76664289

阿余 发表于 2021-01-18 18:48
没法交流。
% F' d( _* A$ J6 C
( \0 O7 e8 ^1 N只是给你一个数据， 这么干 ， 几个月不关机， 也可以稳定， 而不是十多小时， 十多小时， 是不能作为稳定的依据的。

) D+ F' w( E; ]你这都理解为吹嘘。
: _1 e. ^/ P0 `* I: J8 h
( x: m% e5 A( \; S2 O+ u狭隘的玻璃心。

确实无法交流。是不是吹嘘大家自由论断！
" ^# h7 z4 o8 n/ D: L" b还有你究竟想说啥？给我虚拟数据？拿开机三个月的数据作为稳定运行的依据？那你怎么知道别人就不能稳定运行几个月？刚才已经说过了自己玩连续运行十多个小时的时候很少，再长时间不是不能运行！
" V! }" D) A  |6 _- ]你这简直是自圆其说！

来自安卓APP客户端

pengruojing

我昨晚下班后，做了如下工作：
4 ]5 z& n% L' L9 i' j1.  用示波器定性测试一下变频器输出线的干扰。用感应的方法，尖峰确实很大。
2.  打开变频器壳看了看，没电路图大概看看电源滤波部分，确实有点偷工减料，电源滤波器只有X电容，没有共模抑制的电感和Y电容。只能补焊Y电容，电感没空间没焊。
9 h% {6 @7 R4 P* z! d3.  变频器输出线套上编织屏蔽网，整个包裹还算严实（毕竟是网状总会有点缝隙），电机侧箍在机壳上，变频器侧接在PE端。用1中方法量了下，感觉大大好转。
今晚实测一下看看稳定性是否改善，届时汇报。（以前是只要启动变频器10次中有9次通讯就断，还有1次运行中断掉，更操蛋）
9 L* d$ {) c5 N) e0 z

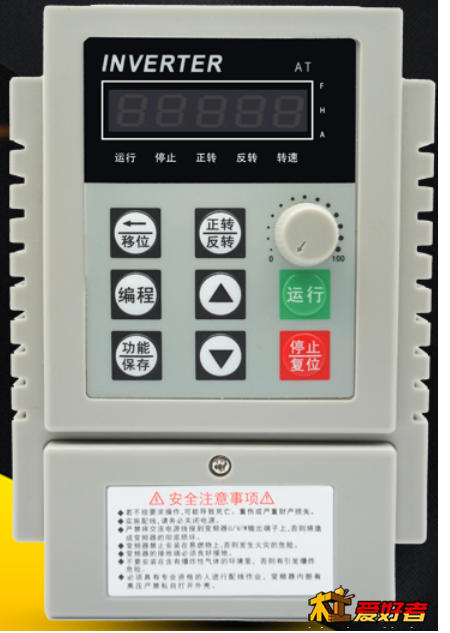

" z; @+ ^! T/ ~- ^( y一个提问：变频器（就是下图这种）背后的散热片是否能接PE端？
9 d* g9 X/ P# q

XJB1783

1，变频器本身质量问题会有一定的辐射干扰。远离控制器或分开安装。
2，变频器到主轴的动力线一定要使用优质四芯屏蔽线（UVW+PE）屏蔽层可靠接地
! C0 }8 c' G3 b/ {3，输入电源加个交流滤波器
6 `6 p" k6 H4 J9 M, U: _1 j5 O# ]4，适当调整变频器载频

cjseng

pengruojing 发表于 2021-1-19 10:54
我昨晚下班后，做了如下工作：
' r/ R" j2 i. H6 Z/ C1.  用示波器定性测试一下变频器输出线的干扰。用感应的方法，尖峰确实很大 ...

, i! A! `1 Y( t变频器肯定有个专用的接地端子啊，怎么你这个没有？

林大夫

阿余 发表于 2021-01-18 13:37
我的 USB MACH3 , 有一台机器， 已经连续开机三个月没关了，没重启。

! b& A5 V5 X  c8 R/ A十多小时算什么稳定 ？

用的800多一张的USB  MACH3卡。

电脑是个二手的戴尔。

你用的绿叶卡？

来自安卓APP客户端

阿余

林大夫 发表于 2021-1-19 22:13
你用的绿叶卡？

对哟。。。。。。。。。。小贵，不是小贵 ， 是死贵 ，还不给讲价 ，  不过从我这几个样本看， 还稳定。


其它的，我看到淘宝上， 也有便宜一些的，但是，不知道是不是稳定，你试过的肯定多， 能不能推荐点便宜一些， 也稳定的？

林大夫

XJB1783 发表于 2021-01-19 14:30
4 U7 c( v9 @7 {/ V1，变频器本身质量问题会有一定的辐射干扰。远离控制器或分开安装。
2，变频器到主轴的动力线一定要使用优质四芯屏蔽线（UVW+PE）屏蔽层可靠接地
3，输入电源加个交流滤波器
4，适当调整变频器载频

4 c+ u- U( Z/ s9 d. r' A$ i4 J) g买个好点的变频器更重要，毕竟是高频设备。

来自安卓APP客户端

阿余

pengruojing 发表于 2021-1-19 10:54
我昨晚下班后，做了如下工作：
1.  用示波器定性测试一下变频器输出线的干扰。用感应的方法，尖峰确实很大 ...

" y6 w3 Y- q6 \% T+ z你有未波器，  解决个干扰问题， 应该很容易哟。

我也有示波器， 几千块钱买的， 一直闲置，很少用，这些东西都不出问题。
7 h" n9 z& T6 {) @9 ^) v$ U1 d
0 `8 X% s6 n1 e% O) K0 q
8 d+ U. T* C2 r! o* m) \  _直流电我都要搞得看不到纹波才爽。
9 M% y  ~% O8 S. M# i+ M* O

阿余

pengruojing 发表于 2021-1-19 10:54
我昨晚下班后，做了如下工作：
1.  用示波器定性测试一下变频器输出线的干扰。用感应的方法，尖峰确实很大 ...

$ H  C; b: {) `4 H  A你这个变频器，我没用过，我用的都是富凌的变频器，一直非常稳定。 没出过故障。 最久远一台， 稳定工作8年了。 没出过任何故障，我几乎是完全无视他的存在，不给我制造任何麻烦 。
4 C7 q9 {9 g+ n1 v8 F

林大夫

阿余 发表于 2021-01-19 22:16
! V+ L3 y9 v9 J3 s! i' ?对哟。。。。。。。。。。小贵，不是小贵 ， 是死贵 ，还不给讲价 ，  不过从我这几个样本看， 还稳定。

* G! g' e5 D: ]; |, n7 G/ t; ^5 x
其它的，我看到淘宝上， 也有便宜一些的，但是，不知道是不是稳定，你试过的肯定多， 能不能推荐点便宜一些， 也稳定的？

0 f4 d5 L* T$ P# H  x, m& x我用过不少，批量都不降价，就是牛逼，这个卡还不用单独供安装电很方便

来自安卓APP客户端

阿余

林大夫 发表于 2021-1-19 22:40
; v  ]  [0 y" M4 P. Z3 }6 S我用过不少，批量都不降价，就是牛逼，这个卡还不用单独供安装电很方便

' V* H5 L( \& Y% i/ g9 R+ _  m# t对， 那老板， 死个舅子不给讲价，很气人， 只能到了几块，给多少优惠， 少一块 不达标，一分钱不和你啰嗦。 牛气得很。

$ }8 W& A! |8 W' P9 A4 D% X从我用来看， 优点就是稳定， 从不出问题。
- y( l. U; z. O. |% u% p; }$ {

pengruojing

报告各位，比较稳定工作了。我的case,问题的改善（解决？）归功于输出驱动电缆套编织屏蔽网。
, y5 d, W) f$ ]
5 L4 W" F: J2 m8 K: `之所以说“比较”是因为昨晚运行2个小时，没出现任何问题。 持续监视稳定状态。
, n) \$ U" c, I5 \* Y' D# w0 r  N$ O
! V5 j3 G" |/ u; A8 q+ D3 m感谢各位被采纳和不被采纳的建议。

阿余

pengruojing 发表于 2021-1-20 10:16
报告各位，比较稳定工作了。我的case,问题的改善（解决？）归功于输出驱动电缆套编织屏蔽网。

+ t4 d: Y# y6 c7 B之所以说 ...

这些线， 我都是用的屏蔽线的。   接口板输出到驱动器， 驱动器到电机， 都是用屏蔽线。

用雷塞的闭环的话，他自带有线，  我看那个线，也是用的屏蔽线。
+ ]- V; O$ u1 s! }1 R0 t
多用屏蔽线， 可以少很多问题。
2 ^$ t( H- _( K. J4 [- _" k# F

我的主轴电线， 从变频器出来，我也是用的屏蔽线。

- P3 {5 N" C- G( m主要是， 早期的时候，我也被各种干扰困扰， 搞烦掉了。
) k0 F) ]/ a! m
另外， 电控箱， 一定要用金属箱。
" ]4 z. m' T1 C
