各位大师帮我看看，我这是丢步吗？偏差好大呀！

爸比造

做了个a轴，试机雕刻，开粗看起来还行，后面精雕的时候y轴偏差很大，都雕不到工件了，我的机子是四个二手的57加长步进电机，驱动器也是二手的，3个m542，一个sd什么的型号，电源是一个24v400w开关电源，给控制板和四个电机一起供电，控制板是118元的usbmach3卡，原来没装a轴的时候雕牌子没有问题，现在这样是丢步吗？是不是我这开关电源电压太小了呢？xyz轴是16细分，a轴是4细分，a轴慢速在抬刀空转的时候很抖！下面视频是丢步后的
: O  P/ f* i5 l/ J; w; u
$ N# ^( n6 E& e3 H) I. s

爸比造

这是开粗的时候a轴抖动，带着整台机都在抖还有开粗后照片
3 Y5 O; q  C* u* C: `3 W3 E/ K1 C2 p

爸比造

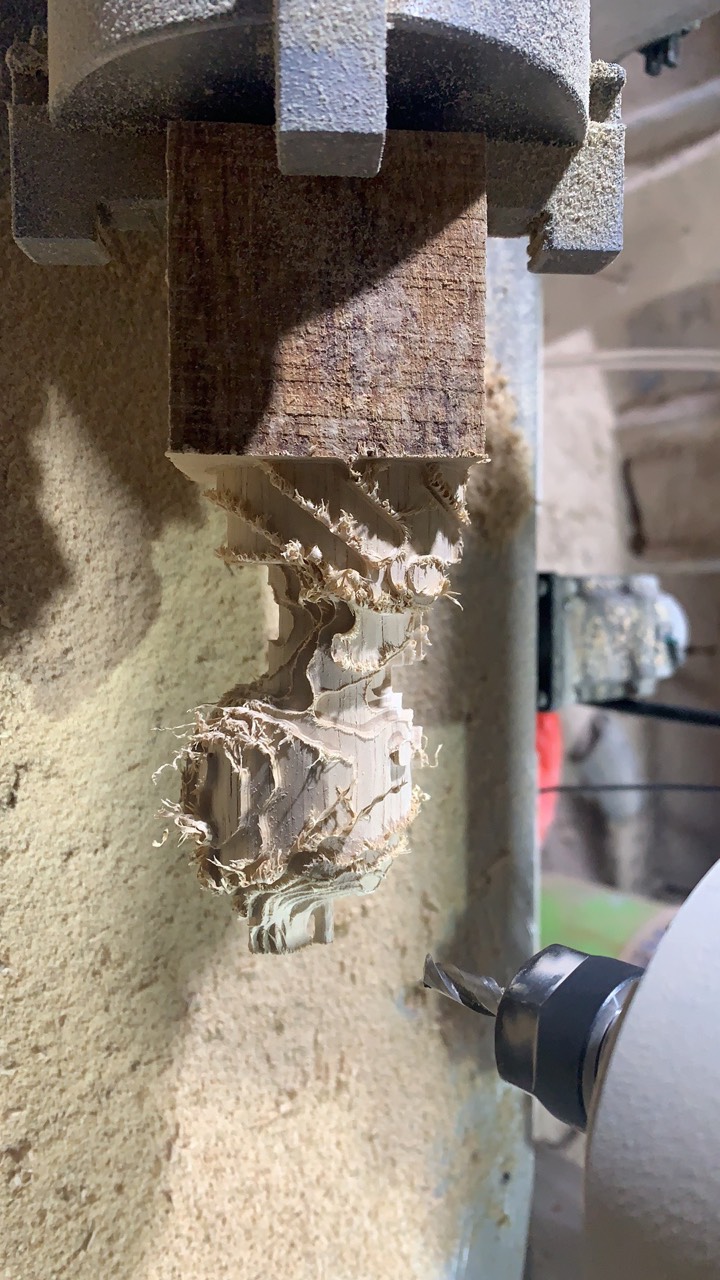

小圣开粗后的照片
& Z' E7 _! I: E/ g' i# z  ]

nini21800

看着不像机器的问题，抖的部分应该是代码的问题。
# Y5 i% j9 ~/ p# Z$ s5 w' @( ?

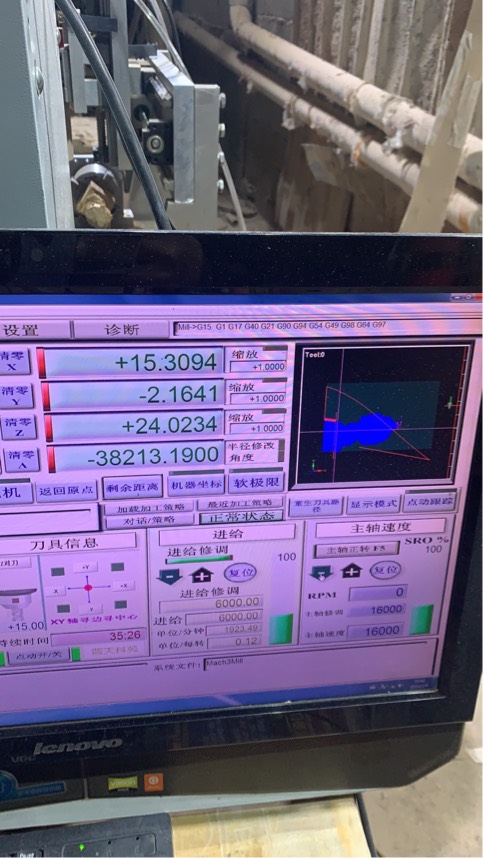

8 P9 F" t# h8 M2 g' W看上面的图片，如果那个位置是Y-2左右，Z24左右，那是X和Y都不正常，X位置看不出来，不知X有没有问题

爸比造

nini21800 发表于 2021-01-09 23:46
$ y1 C/ W2 j% x- ]( V: Z. u看着不像机器的问题，抖的部分应该是代码的问题。
7 B$ {  R" ]2 V
看上面的图片，如果那个位置是Y-2左右，Z24左右，那是X和Y都不正常，X位置看不出来，不知X有没有问题

请问大师，我这有可能是什么问题呢？电源不够用吗？我的机子接了地线，变频器接了滤波器，之前雕牌子没啥问题，装上a轴今天刚试机就这样了

暗影随风

X轴导轨不平行？感觉像是X轴卡顿？空跑X轴试试？

爸比造

暗影随风 发表于 2021-01-10 00:03
2 e9 R' N) \' _. g2 V, AX轴导轨不平行？感觉像是X轴卡顿？空跑X轴试试？

x轴没问题，那是a轴抖动带着整个机子抖的
" v5 Z" v3 a/ f, w  _) x+ h3 ~, R

爸比造

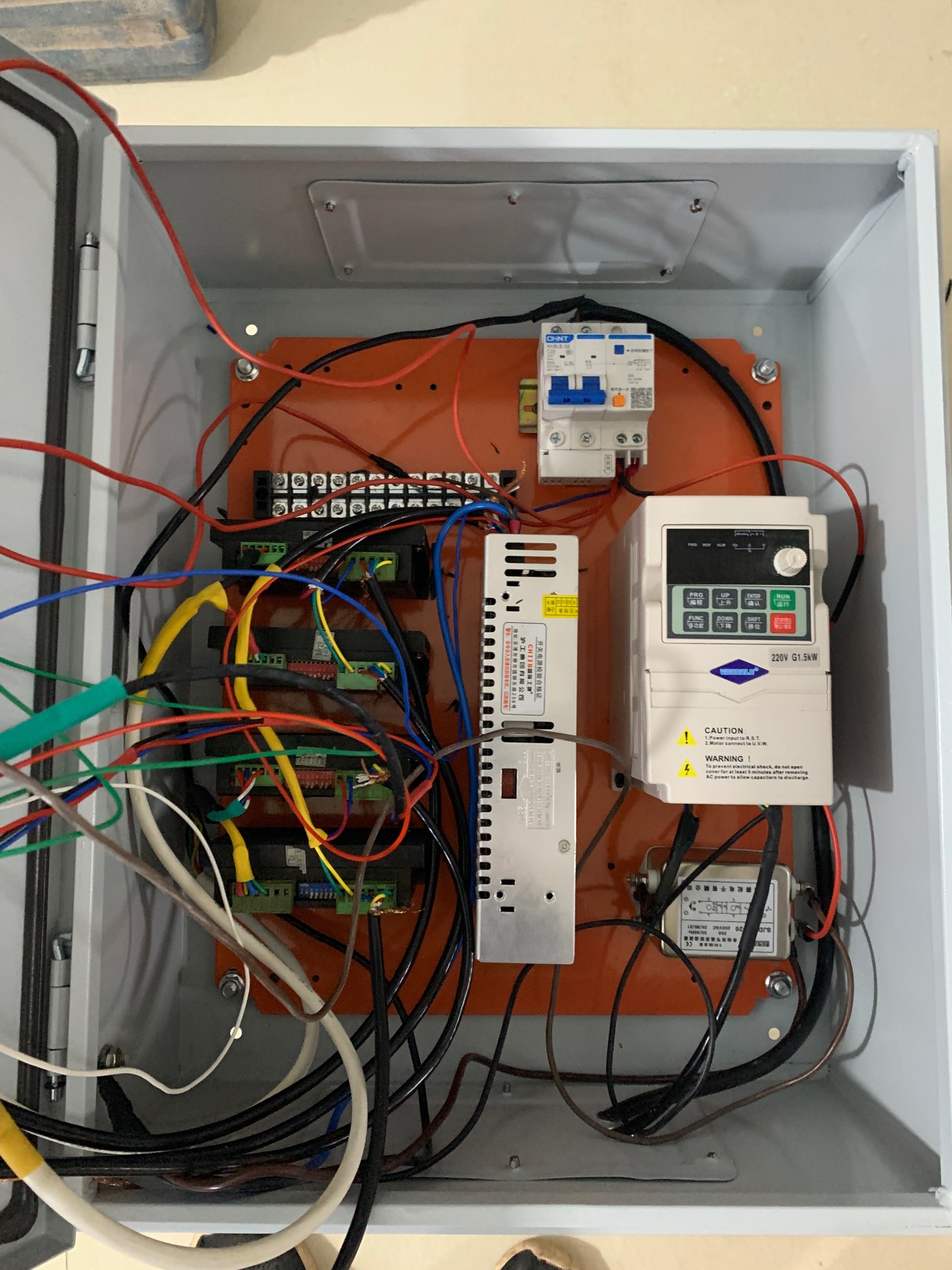

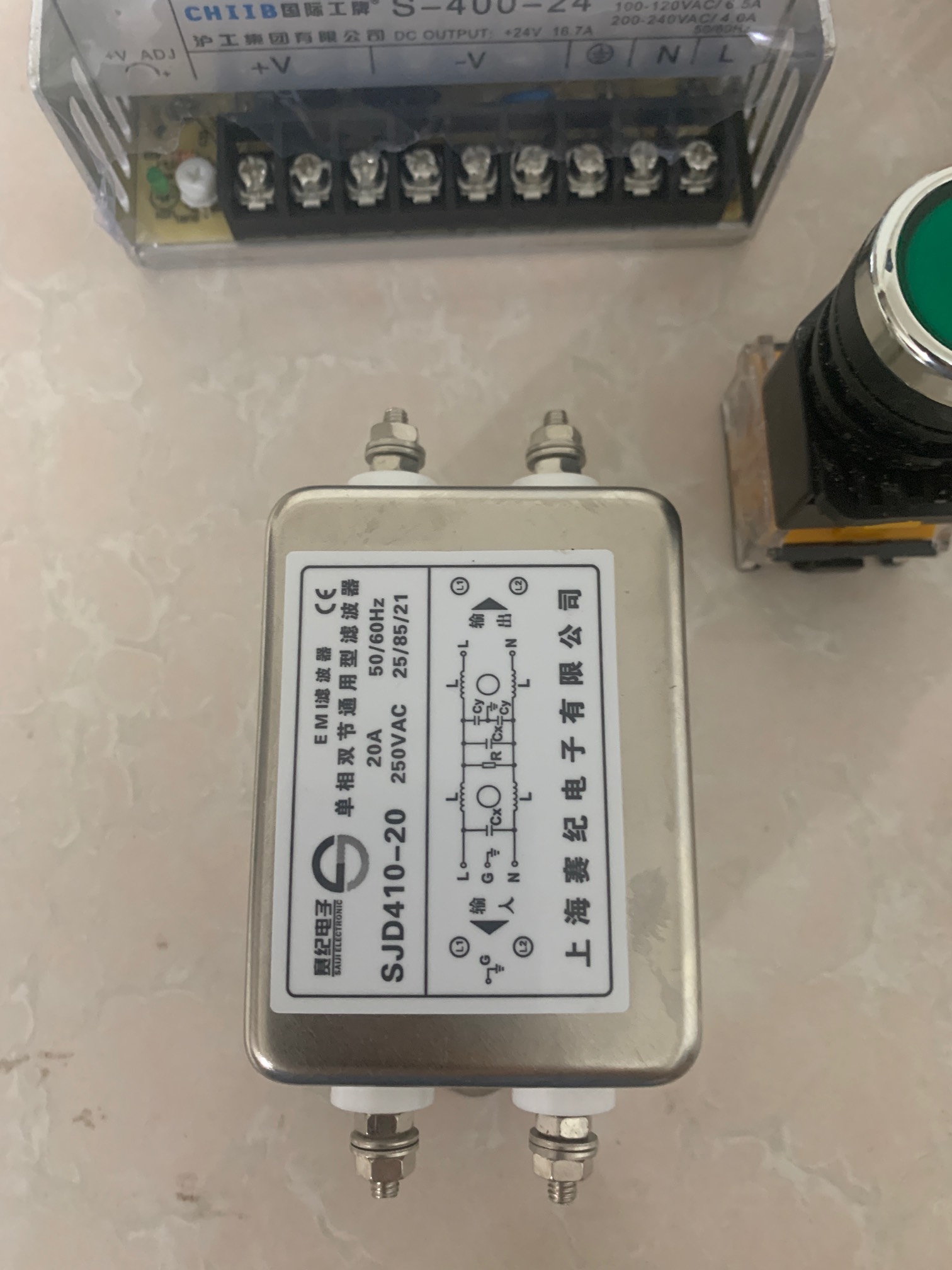

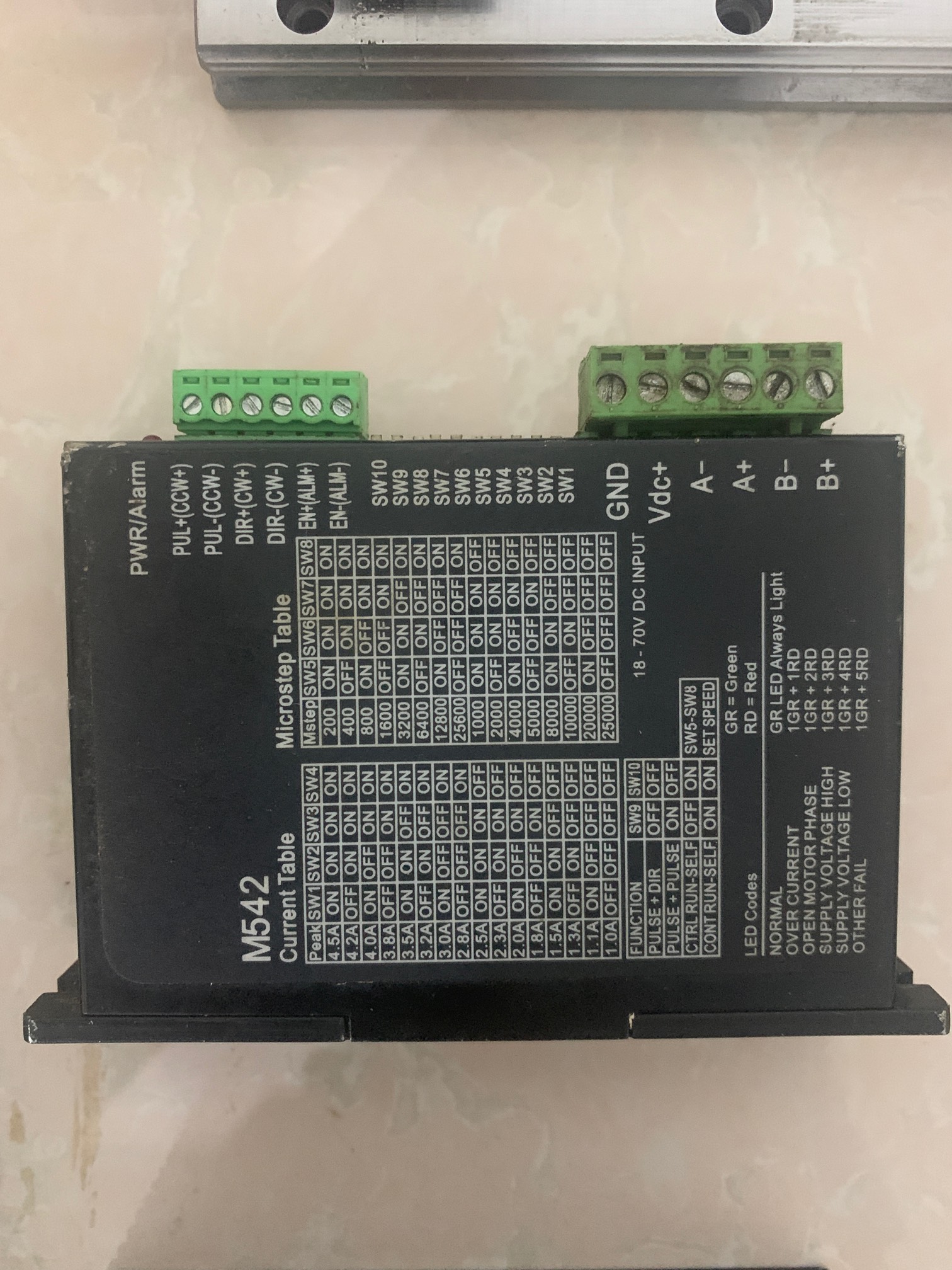

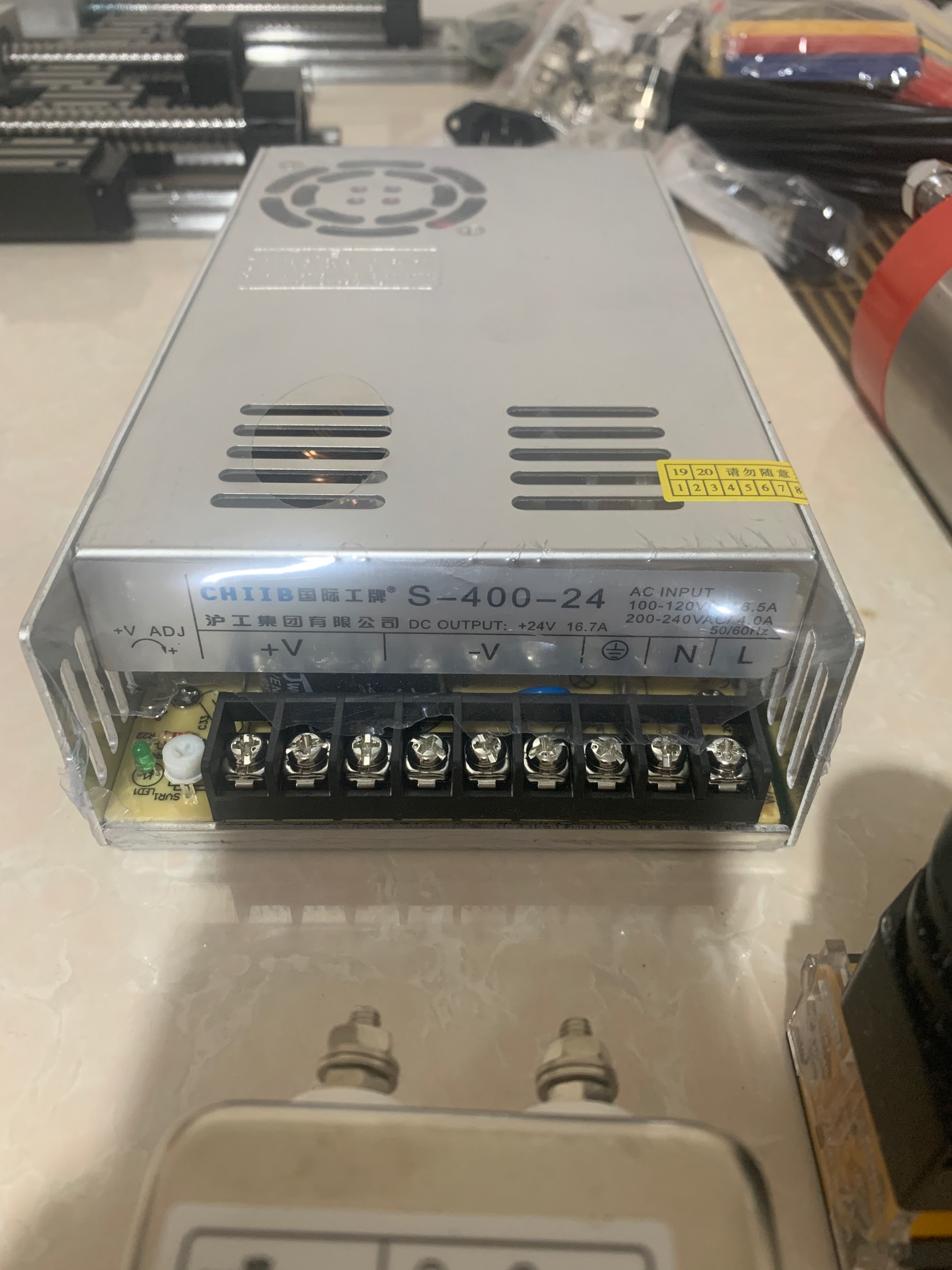

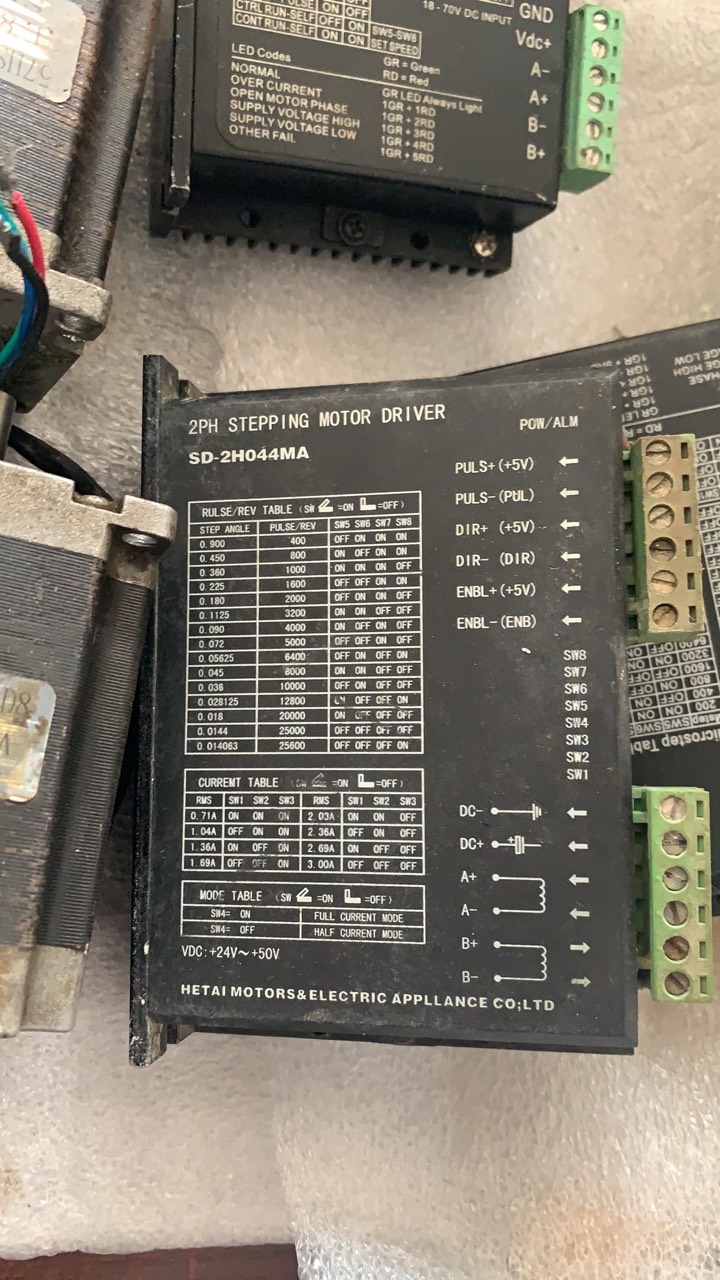

这是我用的驱动器，开关电源，滤波器，电机线也是屏蔽线，控制箱也接了地线


; l6 p9 O( l* Z8 L$ b
) f% U  r5 O- v
/ y) i. N8 Q$ @/ a

爸比造

也不知道跟a轴抖得厉害有没有关系，明天我把a轴细分调大一点试试，现在4细分，调高一档到8细分

爸比造

不过a轴抖是开粗的时候，开粗完看起来又没啥问题，开粗是用的旋转分层粗加工，y轴不动

爸比造

求助，有没有大师帮忙分析一下原因呢？目前能想到的就是换开关电源了，有没有可能是这个原因呢？

暗影随风

400w我感觉够用啊，我感觉你还是换个a轴的驱动器试试吧。你这伊拉克成色的驱动器，还没牌子，太不让人放心了。

爸比造

暗影随风 发表于 2021-01-10 11:41
, Y2 T6 e/ R1 `400w我感觉够用啊，我感觉你还是换个a轴的驱动器试试吧。你这伊拉克成色的驱动器，还没牌子，太不让人放心了。

我先把a轴细分调高点，4细分是不是太低了，1比10的减速机，a轴主要是低速的时候抖得厉害，正常走也抖但是没那么明显

爸比造

暗影随风 发表于 2021-01-10 11:41
: m' ^- c& E5 B0 m0 V* \- n400w我感觉够用啊，我感觉你还是换个a轴的驱动器试试吧。你这伊拉克成色的驱动器，还没牌子，太不让人放心了。

不过我这个y轴偏得这么明显，跟a轴也有关系吗？

胡百涛

步进电机低速的时候必然抖。
