制作木牛流马

mliang · 发表于 2021-1-6 09:50:48

大约二十几年前，我上高中的时候，接触到三国演义，知道诸葛亮这个人物，神机妙算，创作了木牛流马

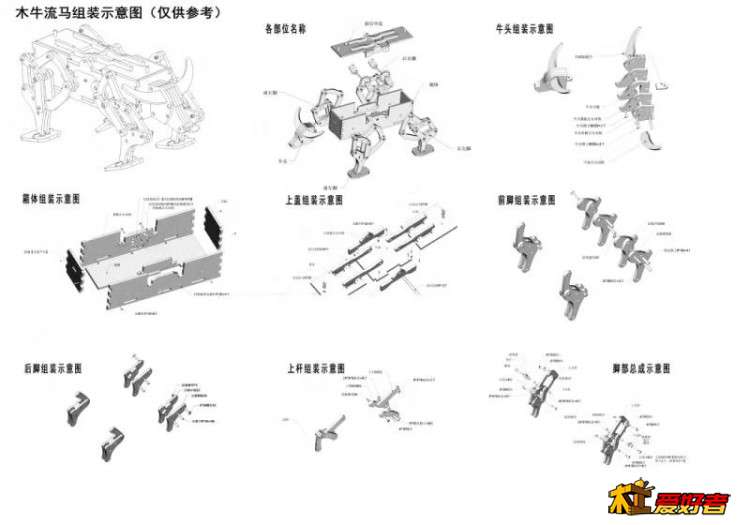

这种神奇的交通工具，打了胜仗，后来遗憾的失传了。之后也偶有接触，没有深入，最近再木工论坛看到
有木友共享图纸，抱着试一试的态度，求得了一份，花了些时间仔细研究，觉得可以动手做出来，计划用
实木制作，就购买木料，开始动工。

--------------------------------------------------------------

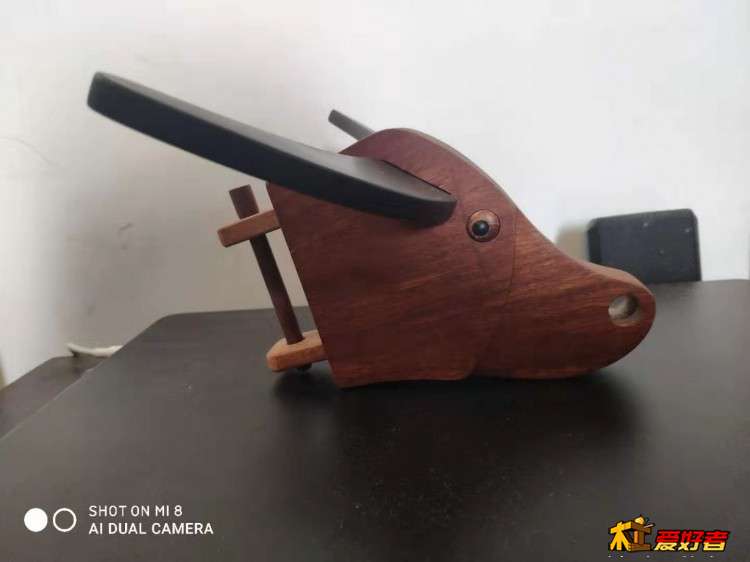

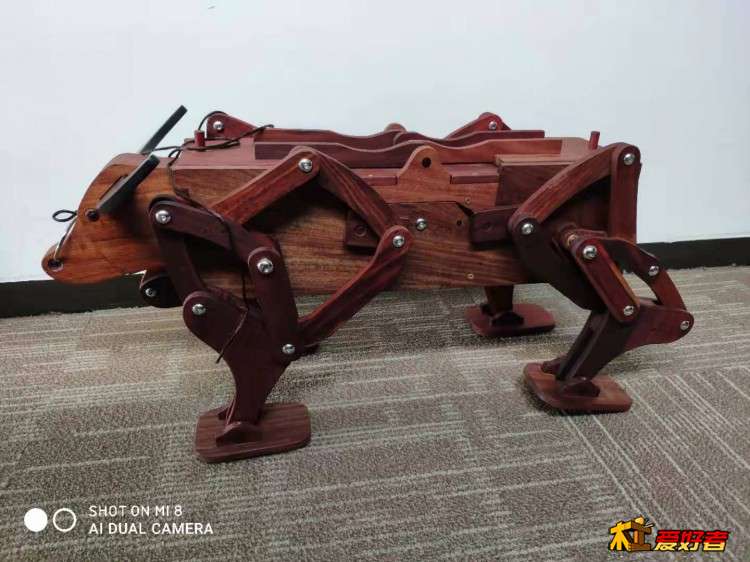

首先是牛头，买了一块大果紫檀来做，我喜欢大果紫檀的味道，整木做的牛头，紫光檀做了牛角，眼睛是
紫檀柳配紫光檀，鼻孔套上不锈钢圆环，内置热熔胶缓冲。

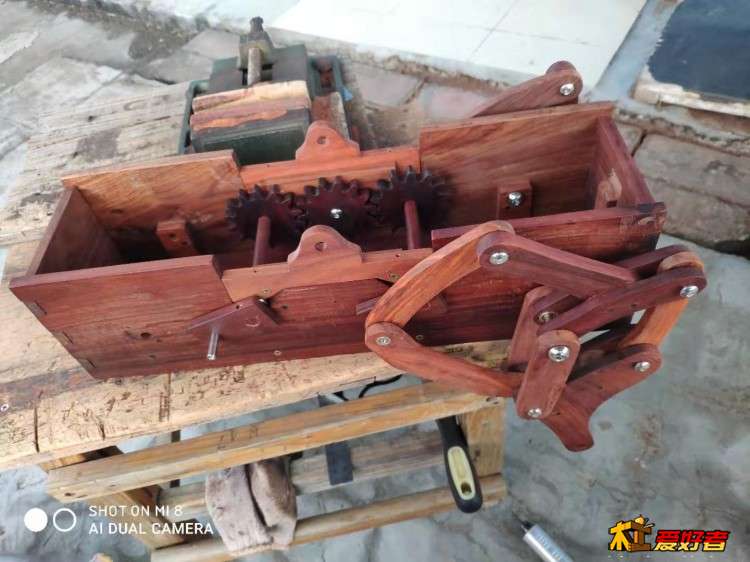

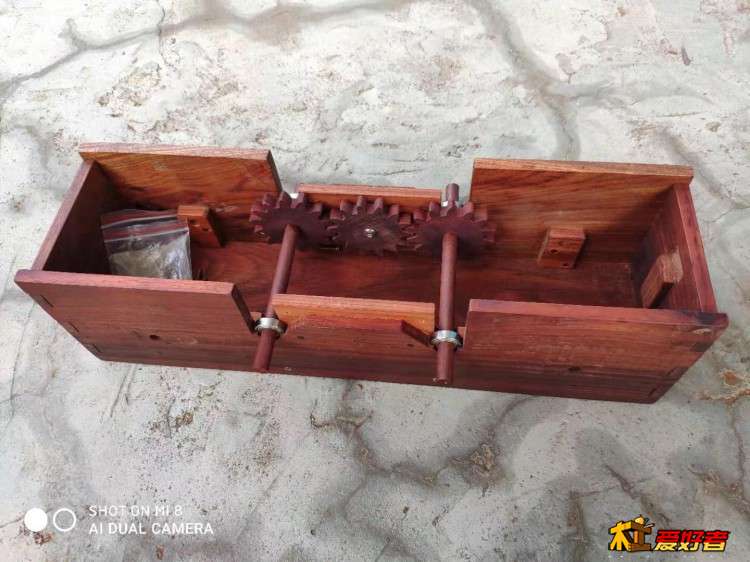

身体用血檀制作，网购了血檀薄板，预计有富余的，结果全部用完还不够，用上之前的剩料，腿脚上最宽
那块做了拼接，刚刚够用。车厢依据图纸稍微做了改动，底板侧面没有用榫卯结构，直接用螺丝连接，而
前后使用榫卯，是考虑率木头纤维属性，四条腿的轴连接车厢除做了加厚处理，同时加固轴和车厢底板。
齿轮用了大叶紫檀，刚好手头有块尺寸合适乱纹的木料，有考虑过购买工程塑料的，想想这个齿轮只是起
到协调作用，不用传动动力，还是用木头制作了。不长转动的木轴用血檀做了，经常转动的木轴以及固定
的圆木榫用了红酸枝，红酸枝耐磨和强度比血檀好些。

--------------------------------------------------------

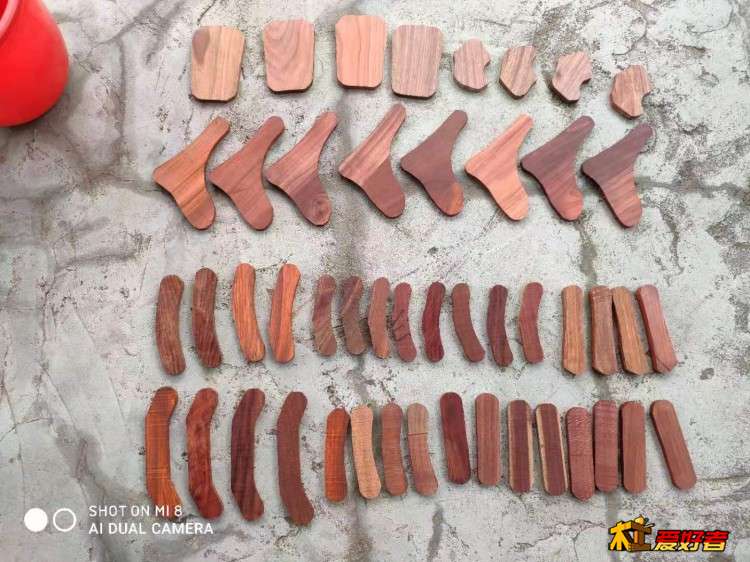

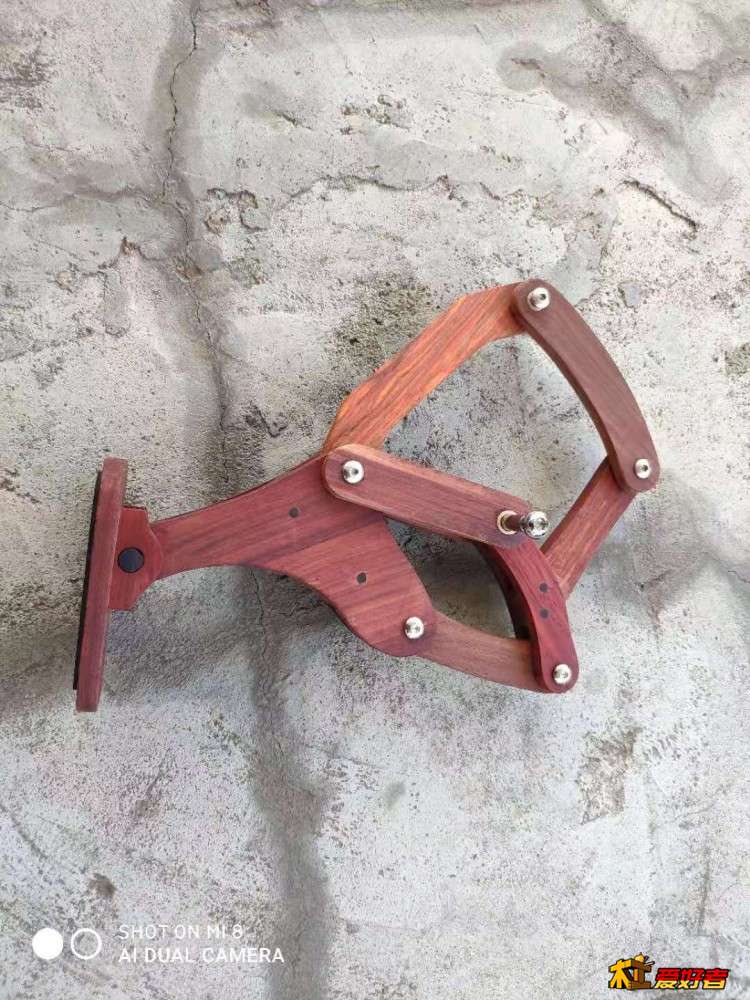

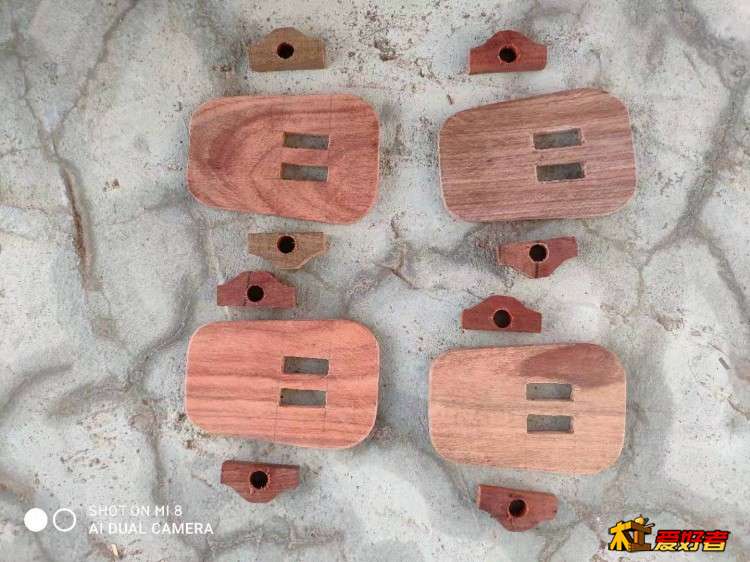

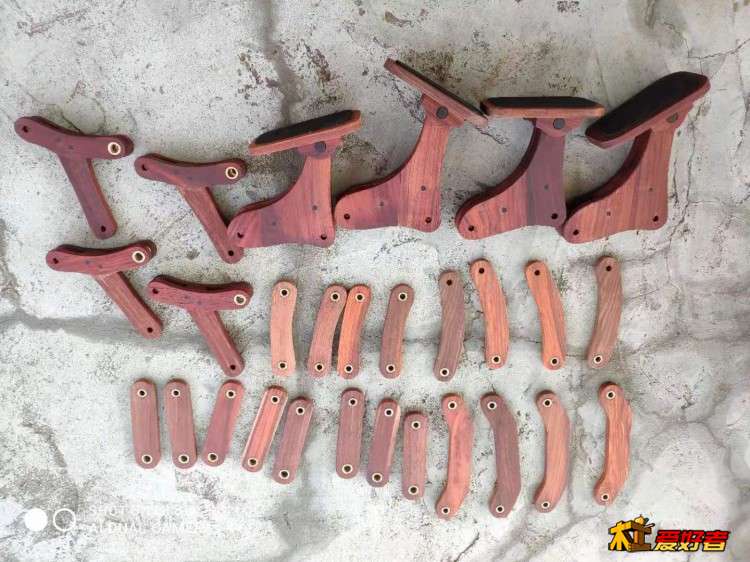

腿部在连接脚的地方做了小小改动，加了个木质轴套，钻孔加固定螺丝方便拆卸，脚底贴了2mm的橡胶垫

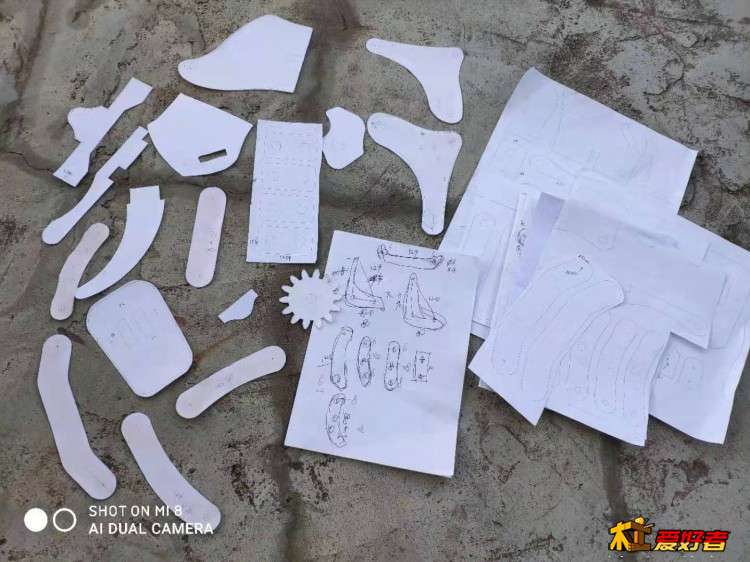

增加摩擦力，腿脚零件比较多，都是按图制作。

-----------------------------------------------------------------------
金属部分，使用了4个薄壁滚珠轴承，44个铜制含油轴套，对锁螺丝25个，小木螺丝若干，垫片若干。
对锁螺丝长度不能都符合要求，长的磨掉一些，短的就打磨轴套。
走动时对锁螺丝容易松动，加了厌氧胶紧固。
