看看我的雕刻机

cjseng

尹志春 发表于 2020-12-24 11:08

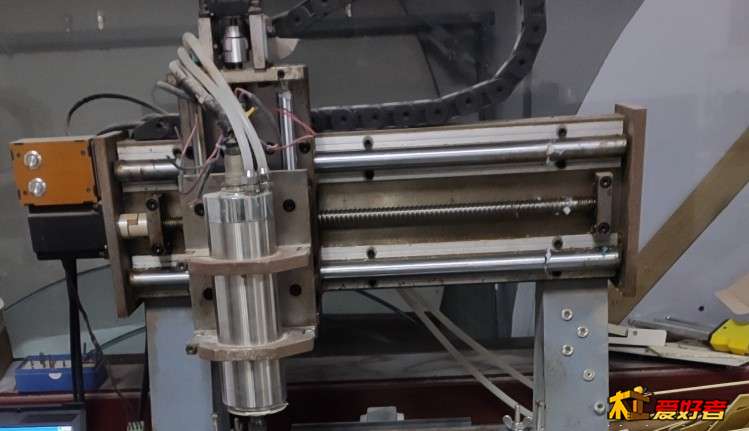

1 _: i# w* K2 f* y一看就 是垃圾货，丝杆连个固定端都没有，丝杆不固定，你能有精度？
' e) H" }. Q; P. j9 {# m这个不用换线轨，这类型的机器，不 ...

精度？什么是精度？够用就好啊，我基本上只用来开孔，离开需求谈精度，就是耍流氓。
6 [( x$ p0 n' B9 s/ Z* M! f; V我检测精度的方法很简单：加工时，第一步让雕刻刀在原点坐标打一个孔，后面运行N行代码后，加工完了，回到原点再打一下孔，以不钻出屑为准。
另外，我检测电机有没有失步的方法是：加工完一个工件，对联轴器拍个照，记下梅花联轴器旋转角度，加工完下一个工件，对比着看联轴器角度，加工完几十个工件后，最后停下时，联轴器的角度不变，表示没有失步。
这么说吧，我加工一个240*150的外形轮廓，长宽误差小于0.1mm，且无论加工多少次，误差都是固定，这对于我来说，完全符合我的要求，当初卖家卖给我机架的时候，就是说精度误差在这个范围。

! X" S% |% X0 q- ]/ \

laomaotao

挺好的机器，够用就行了。要比就比性价比。上百万的龙门铣床加工精度也不一定有这个机器高。

XJB1783

赞一个

阿余

尹志春 发表于 2020-12-24 11:08
0 n- ?' U/ K( k& c7 P, c* C' [' z一看就 是垃圾货，丝杆连个固定端都没有，丝杆不固定，你能有精度？
4 H/ X# [+ d. H2 S, [7 X3 H( H这个不用换线轨，这类型的机器，不 ...

' ?5 U& t# }2 c/ i; J莫要乱喷.  你说没有就是没有?

这个机器的线轨版本, 我有两台, 用的上银线轨.    目前精度依然非常好. 每天工作12小时以上.
, k( N4 D4 Z; b6 C& C* h. [

阿余

laomaotao 发表于 2020-12-24 12:36
挺好的机器，够用就行了。要比就比性价比。上百万的龙门铣床加工精度也不一定有这个机器高。

我有两台这个机器的线轨版本,   正儿八经的上银线轨, 用了也是8年了,   现在每天工作12小时以上,  机械结构极为稳定 ,没出过任何问题. 精度非常高.只要定期换一下联轴器就可以了,   真是没什么好操心的.  特别好用的机器 .
  {8 b; M* y7 |0 r; Z  W* O% d

lijian3333

高级机器

来自安卓APP客户端

cjseng

阿余 发表于 2020-12-24 17:09
我有两台这个机器的线轨版本,   正儿八经的上银线轨, 用了也是8年了,   现在每天工作12小时以上,  机械结 ...

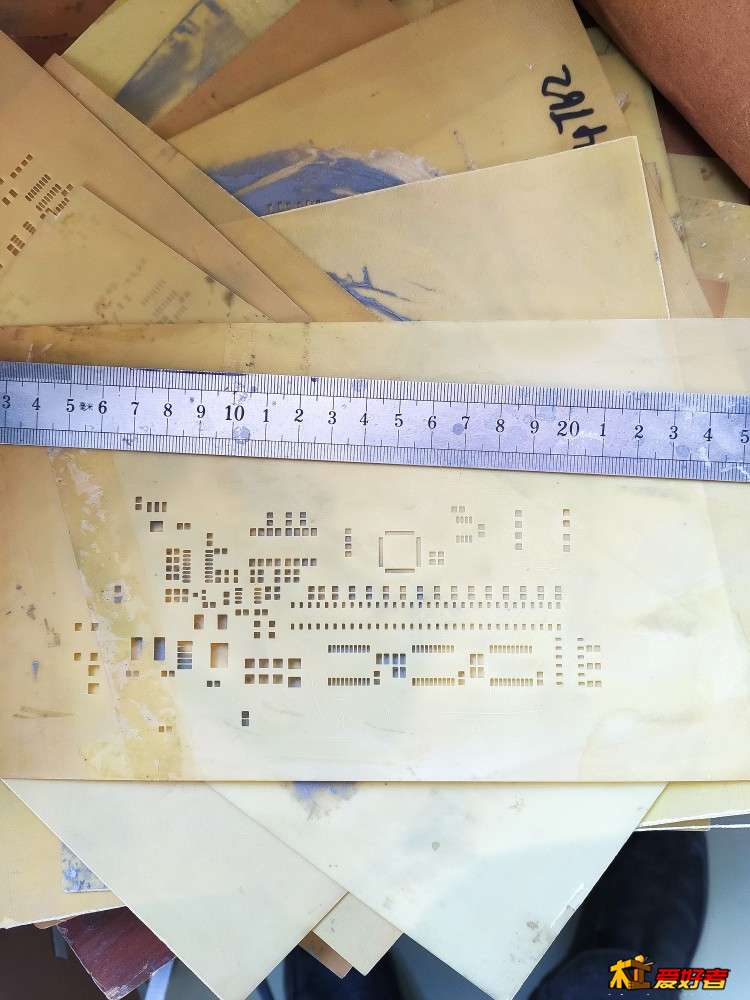

对啊，我也只是换过联轴器。用了8年，重复精度没察觉到下降。用来刻这个“钢网”，立等可取。
% r/ ?- a7 z1 l- |8 D

zghsgi

楼主好机器！！

sx_wjl

适用就行了，要不然就只能死命砸钱

sdacc

cjseng 发表于 2020-12-24 18:12
$ `2 ^: B8 u% i8 U) s$ b- T' Q对啊，我也只是换过联轴器。用了8年，重复精度没察觉到下降。用来刻这个“钢网”，立等可取。

这个钢网全是直角，用什么铣刀能刻出来？
7 K. G' Z6 ?$ B: [

cjseng

sdacc 发表于 2020-12-26 02:48
" ^8 a! b+ q8 T: \这个钢网全是直角，用什么铣刀能刻出来？

7 Z. x9 a5 X7 e# }8 C4 N三棱尖刀
& i% [. i+ b7 ^) Q

karenm

cjseng 发表于 2020-12-24 18:12
( n' u, y* B0 B8 p- }2 n5 X对啊，我也只是换过联轴器。用了8年，重复精度没察觉到下降。用来刻这个“钢网”，立等可取。

请教一下，这个钢网是什么材料的？还有怎么把钢网层转换成刀路？
7 x/ q/ p, K1 B7 l

cjseng

karenm 发表于 2020-12-26 14:14
: `/ D. A) p; I! ^* y& d6 M请教一下，这个钢网是什么材料的？还有怎么把钢网层转换成刀路？

0.4-0.5厚的环氧板，画好的PCB文件，另存为dxf格式，导入文泰雕刻软件，选好刀具，2D刻绘输出
4 T9 v% }7 ^# y0 F9 |/ f

karenm

cjseng 发表于 2020-12-26 16:30
0.4-0.5厚的环氧板，画好的PCB文件，另存为dxf格式，导入文泰雕刻软件，选好刀具，2D刻绘输出

好的，谢谢！

来自安卓APP客户端

王修德

尹志春 发表于 2020-12-24 11:08
9 g2 k6 ]: C% S) E+ T一看就 是垃圾货，丝杆连个固定端都没有，丝杆不固定，你能有精度？
这个不用换线轨，这类型的机器，不是换线轨就好，因为机床好坏不是取决于哪个配件好，是取决于哪个配件差，
跟木桶一要，桶能装多少水，决定权才最短的哪块木板

5 }' F6 z, v# ]cnc雕刻机
行程:x320*y220*z180,三轴都带光电原点限位开关。
机身:15/18/20mm6061-t6铝合金机加工而成，表面阳极氧化铝原色，1605滚珠丝杆，15的线轨，每轴都是4滑块。
配置:USB的Mach3控制系统，1.5kw变频器，4轴控制机箱，800w昌盛水冷主轴加冷排散热，1.2n.m的57步进电机，带吸尘系统，不锈钢水槽底板，高精密平口钳，对刀块。
4 l& |: o  @2 [5 u. t+ ~另外再送一个57步进和刀具和一些木料，
机器是去年自己设计做的，全新的，放了一年多用不上想转给有需要的朋友，在佛山市南海区，最好自提，外地的可打木架发物流，2900元包邮
