微型多功能小强数控车

春田工作室

lwnrf 发表于 2020-12-22 22:46
% ~! r( M, q3 R2 M2 _7 X9 B楼主看下编码盘怎么个样子，想改数控车，不知道接mach3用什么样的编码器。

mach3支持单槽口的编码器，也就是1线的

来自安卓APP客户端

lwnrf

春田工作室 发表于 2020-12-22 23:07
; c) U  w; Q4 ^, h( E* e- mmach3支持单槽口的编码器，也就是1线的

也就是说一个光电开关就行？

来自安卓APP客户端

蒋建平

nini21800 发表于 2020-12-22 18:53
确实够强，我以前也改数控车玩，做了雕刻机后就基本没玩过了。

5 O  H5 Q6 T$ z" u3 o现在我激光雕刻机做好了，数控车床也做好了，现在东西就放在那在哪里了

来自安卓APP客户端

431826080

谢谢分享

hzg54

Ming:) 发表于 2020-12-22 20:51
; ]( ^# d- _$ l; T& ^这是用来摆设的吧，那么干净能干活吗

错误观点，好习惯的人在脏兮兮的没有环境根本没有干活儿的欲望。干完活儿一定要收拾的干干净净，像数控设备，干活的间隙也可以收拾。
9 d! f; J+ Z5 f

nini21800

小晓筱 发表于 2020-12-22 22:59
: U6 }2 G1 X) \: W0 c& ^直接用伺服主轴吧，没见到mach3支持编码器。

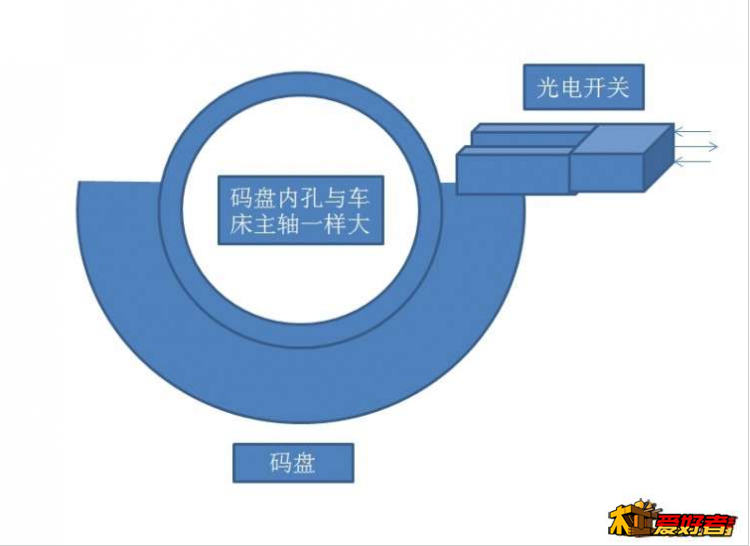

6 w# q/ v5 X, @# ?5 o7 ^; H编码器用在M3里的作用应该就是输出一个个低电平来达到检测的目的。如下面种光电开关式的也是检测一个低电平来测主轴速度。
( B/ W- m5 s1 G8 o5 ~4 F


2 }+ ^$ g7 e5 [* x
8 l; ?# A- t) H* H

nini21800

lwnrf 发表于 2020-12-23 06:36
也就是说一个光电开关就行？

行，光电开关加一个码盘，就可以测主轴速度。下面是我以前的帖子，在140楼有光电码盘结构图。

& e- H3 D% m* A! A2 A
7 x3 q1 U# i1 E& zhttp://www.zuojiaju.com/thread-714092-10-1.html
) K) l* W, a: C0 s7 c2 o

小晓筱

nini21800 发表于 2020-12-23 09:09
编码器用在M3里的作用应该就是输出一个个低电平来达到检测的目的。如下面种光电开关式的也是检测一个低电平来测主轴速度。

不知道有这种带码盘的光电开关，我理解的编码器就是abz三相输出，需要24v供电的那种。你这种除了检测速度可以检测位置吗？毕竟车床需要车螺纹的，如果可以diy的数控车就可以不用买工业系统了省下几千块。

来自苹果APP客户端

nini21800

小晓筱 发表于 2020-12-23 09:16
* z/ [' Q- d- Y  f不知道有这种带码盘的光电开关，我理解的编码器就是abz三相输出，需要24v供电的那种。你这种除了检测速度 ...

上面的图并不是带码盘的光电开关，码盘是自己做的随便用铝片铁片等就可以做，甚至并不用做那半边挡光，只做一小片挡光片就行了。数控车车螺纹并不用检测位置。只要能检测到主轴转速就行了，M3可以帮你完成螺纹的车削。（最好主轴的动力要足，车削螺纹时主轴不要掉速）

石木金

厉害啊！想学习，一直没有资源。

renliuxin

小晓筱

nini21800 发表于 2020-12-23 09:37
上面的图并不是带码盘的光电开关，码盘是自己做的随便用铝片铁片等就可以做，甚至并不用做那半边挡光，只做一小片挡光片就行了。数控车车螺纹并不用检测位置。只要能检测到主轴转速就行了，M3可以帮你完成螺纹的车削。（最好主轴的动力要足，车削螺纹时主轴不要掉速）

" ]. w$ w! a( K涨知识了，我自己是配的750w的无刷电机加上编码器配的工业系统。主要伺服贵，二手出问题退货不易，小黄鱼没有淘宝靠谱。

来自苹果APP客户端

王静波

hzg54 发表于 2020-12-23 08:47
错误观点，好习惯的人在脏兮兮的没有环境根本没有干活儿的欲望。干完活儿一定要收拾的干干净净，像数控设 ...

$ J# g6 B3 m; f: q4 E! f  u8 q基本玩玩的 机器都干净  靠他批量接单赚钱的 哪有空收拾它  我认识几个干雕刻的 一个月打扫一次就不错了

湖湖

小晓筱 发表于 2020-12-23 11:16
' E6 @8 T, m) Q) F( w8 s涨知识了，我自己是配的750w的无刷电机加上编码器配的工业系统。主要伺服贵，二手出问题退货不易，小黄鱼 ...

直接用 大功率 步进电机 或者伺服电机  M3 那个只能测转速 而且 必须是 并口卡 。
8 T( W* H" \! G8 _# ~1 W

lwnrf

学习了，准备改下家里的仪表车
