有玩激光雕刻机的吗，普及一下知识

s9500

DIY 桌面激光雕刻机

' t  b  d' x8 M' H  w

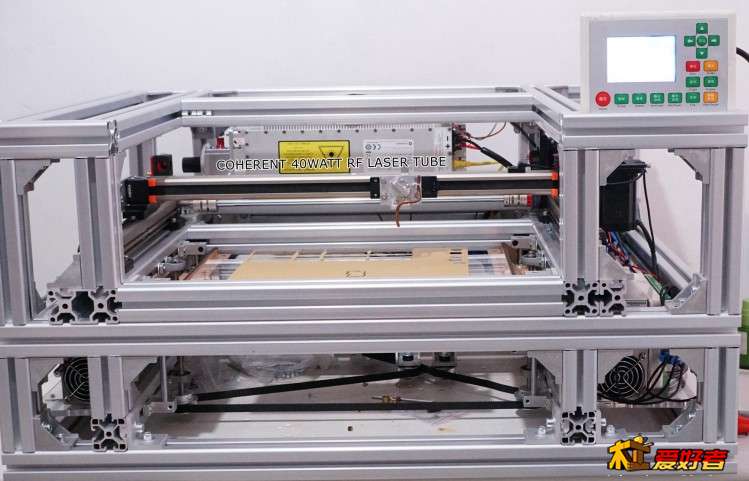

自己DIY一台射频的，激光头等一些衔接配件自己cnc搞出来。其他的就是solidworks画图搭架子，40x40铝型材。只完成了一半。有升降台了。雕刻速度1200mm/s 。切割速度200-300mm/s 无锯齿。57步进加减速2：1皮带驱动。2寸镜头 最厚切割10mm樱桃木，亚克力10mm，（速度4mm/s）平常就切割雕刻3mm板材足足有余，可以进行生产操作了。电机有雷赛直流低压伺服，老是调不好跟踪误差，只好放弃了，上步进最简单。就是吵一点，x轴热一点。相干射频激光管40瓦。

玩co2激光雕刻好几年了。有相关问题或许能给你有用的答案。
$ h8 z( C+ N" p

不吃肉的老虎

s9500 发表于 2021-1-2 20:30
0 V( V1 ]" F8 a1 _自己DIY一台射频的，激光头等一些衔接配件自己cnc搞出来。其他的就是solidworks画图搭架子，40x40铝型 ...

你好~想问一下激光雕刻机可以切普通布料吗？或者皮革这样都东西。40*40的铝机子大概要花多少钱呢
) \8 S8 |! O7 h+ T, |; a

湖湖

不吃肉的老虎 发表于 2021-3-19 18:14
) D  u- X( _! \/ H5 P你好~想问一下激光雕刻机可以切普通布料吗？或者皮革这样都东西。40*40的铝机子大概要花多少钱呢

功率大就行 。30W 半导体应该能 。 机器没多钱 贵的是 激光发射器 。 你要更快 效率更高 可以用 二氧化碳 激光器 100W 的 机器 整个下来 8000~1.5万  我朋友买过 ~~~~
" v3 A3 _& J) R
你可以拿布料 皮革到 有激光雕刻机的 地方试验 。看看多大功率 合适 你 。

4 Q, |4 M+ r0 T. B4 r

湖湖

% Q0 ~4 t$ W& B& u! u) g

不吃肉的老虎 发表于 2021-3-19 18:14
你好~想问一下激光雕刻机可以切普通布料吗？或者皮革这样都东西。40*40的铝机子大概要花多少钱呢

但是激光切割 精度很差 。 要注意。1米误差2毫米 很正常
0 v7 Q+ t! x% g3 q3 H. s$ `. U0 _

不吃肉的老虎

湖湖 发表于 2021-3-19 18:23
功率大就行 。30W 半导体应该能 。 机器没多钱 贵的是 激光发射器 。 你要更快 效率更高 可以用 二氧化碳 ...

9 L. m  p$ B  }* m) |, q感觉好贵啊
' M5 s' N& T: D

不吃肉的老虎

湖湖 发表于 2021-3-19 18:23
% m' k7 f0 @6 X$ o7 Z- ^6 ^功率大就行 。30W 半导体应该能 。 机器没多钱 贵的是 激光发射器 。 你要更快 效率更高 可以用 二氧化碳 ...

+ P8 `; v& p. |& j: a; K' ?我还是做个便宜的雕刻机好啦~但是不知道怎么选择电机和驱动器这些东西~您有推荐吗？   我的预算大概2千这样

湖湖

不吃肉的老虎 发表于 2021-3-19 21:12
我还是做个便宜的雕刻机好啦~但是不知道怎么选择电机和驱动器这些东西~您有推荐吗？   我的预算大概2千这 ...

激光 发射器 1个
% O# y6 x, x. ~" J
7 A, F, B$ K; J6 P  `导轨  X Y轴 2套
. R- A( P2 [; @, a1 s3 M: P
7 G9 {! J' P: E: U步进电机 42 57 你自己选  2套  还要 安装座
) d2 q) M$ ]; B) _: k: z% G
! T- B8 |$ B- @% \架子 是 型材拧 还是 角钢焊  随便你  反正激光无所谓 。也可以用 光轴搭建 。

6 _+ i8 t2 C# d, h: O同步轮  开口同步带  弹簧

铝合金板 木板 亚克力板 自选 。
9 p& c# R6 v' ]8 c8 }; j- ~) a
% |8 a) Y+ h& r4 g8 ?. v激光 系统卡  淘宝自己找  注意最好带 步进电机驱动器一体的 。

电脑 随便
8 {9 h& x2 ]# D
电源  开关电源 就行  12V  还是 24V 随便你

滤波器  小功率就行
* B: A/ t4 Q! \) B
' @9 S0 K1 b# x4 G2 L螺丝 电线 那些 就不用说了
9 K) y1 s  T- t: s9 n
! C; q" V$ g; U; D就这么多玩意 你去翻淘宝吧 ~~~~~ 自己算 ~
( B' l5 `5 x7 F6 x4 ~- u

s9500

不吃肉的老虎 发表于 2021-3-19 21:12
6 D6 x- P- b+ Q- r& b我还是做个便宜的雕刻机好啦~但是不知道怎么选择电机和驱动器这些东西~您有推荐吗？   我的预算大概2千这 ...

2K预算可以买小黄鱼的的方轨机，最好能搞到脱机系统的如睿达6442或者乾诚awc780 系统的，激光管40-60w，1.5寸镜头可以切割6mm非金属材料，切缝（根据机器功率和速度）0.12-0.2mm左右。步进电机57型 雷赛1.3牛米的就够了，驱动器dm542可以。总的来说，独立板卡加好一点的步进电机，好一点的激光管大约3500左右（二手的）新机大约5k。
激光雕刻机三大件:1.二氧化碳激光器+控制电源（玻璃管水很深，有经验的就不怕），2.雕刻控制器，国产做的最好经过国内外验证的就是睿达了。
9 N3 k/ h* n7 ^3.还有步进电机，雷赛，或者山社，或者鸣志等品牌都可以。有了这三样基本上不会差太远。
有什么不懂的多问问，看看能帮你什么忙。
3 A) |  i# K. b( U- z
/ D3 v) T5 e+ d# I( }! e
0 J) ?6 A. c) L# b. u# t" \* k: W
; m6 r" Y: O- a& l/ V" k$ y% j; ]
! q( j1 n9 W9 J. l  E1 B7 _7 b

s9500

一般大扭矩一点1.3牛米-2.2牛米之间的的步进电机就可以对付了，我自己的进口20多w的激光雕刻机也是57步进电机而已，没丢过步，不需要闭环的。闭环电机在小圆（1-15mm）切割时会有延时不同步，导致小圆不是正圆，激光雕刻机原理其实很简单，比cncn简单太多，算是个2.5轴机器，就是要注意的细节比较多，其余的没啥难度。

358560514

激光机不适合用开切木板，它不像机械机可以自主控制深度，激光机全靠功率大小和行切速度来控制出光强度，属于不可控的，

来自安卓APP客户端

358560514

而且激光切木板小心邻居打119

来自安卓APP客户端

云爱好者

看功率，150瓦，2公分没问题

来自安卓APP客户端

云爱好者

湖湖 发表于 2021-03-19 18:26
3 U- z7 W6 J/ r  S* K. A* h本帖最后由 湖湖 于 2021-3-19 18:27 编辑
- L1 T, Q# q* R0 H* x, ]

但是激光切割 精度很差 。 要注意。1米误差2毫米 很正常

没那么大的

来自安卓APP客户端

春田工作室

切木板只能用co2的，

来自安卓APP客户端

虹源文具

尹志春 发表于 2020-12-23 10:37
! _0 J5 J$ c9 N7 w, ]1 o这个看你钱包的厚度，比如你只有2CM厚，哪能切8MM左右，如果你有半米厚，能切8cm左右，如果有4米厚，木头我没试过，钢板能切30，如果你要是钱包厚度过1米，不见意买激光切木头哪玩意，易烧黑，还过热，有个水切割，0.8米厚能切10CM以上，工作介质是水加磨料，切割木头，布，玻璃，铁，精度还不错，最主要什么材料能切，如果钱包只有2CM,又想切厚的，可以选线锯，8CM可以，我只太厚了排渣不顺，易切坏。最后说一下，如果只想出2MM红色人民币DIY个激光切割机切木头，见意你可以放弃了，只能刻字，不能切割 ，因为你只能用0.5瓦的激光头，1瓦以上的超过2MM人民币的价格 淘宝选配件时一定要看清楚单 位，MW,W ,这两单 位相差1000倍。

' c1 f  c& ^+ F) ]你这回复就是我想说的。
其实现在好多新玩意都是忽悠钱多人傻的

来自安卓APP客户端
