楼主: 阿淡

[其它] 我的工具-工作台

 火.. [复制链接]
 楼主| 发表于 2007-6-22 08:53:56 | 显示全部楼层

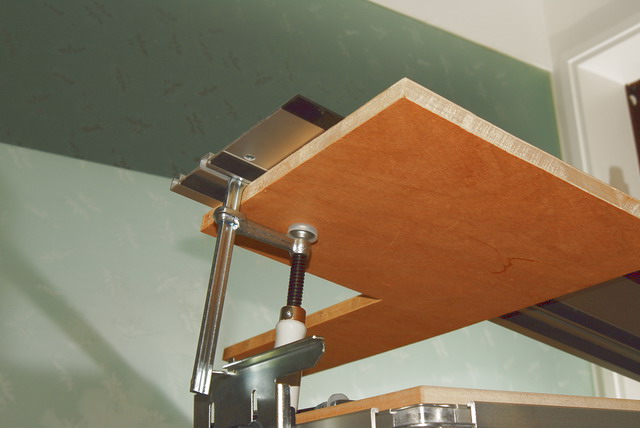

当然还可以这么用:
: ~: h- Z2 K5 n3 o3 J
( y2 J2 @; I* e; i$ I+ B- {图中只是示意夹法。实际使用与工作台无关,使用长导轨开大板时好用。不过导轨下面用三条防滑条,一般情况下不用夹具也不易滑动,当然要确保万无一失就用F夹吧。
; C6 K0 R, X" }
' {+ W" z8 Y& I1 a! f+ ^, @8 ~4 f jj2.jpg
 楼主| 发表于 2007-6-22 09:00:04 | 显示全部楼层
原帖由 toki 于 2007-6-22 08:53 发表 7 g9 [- i& S, |" e: w

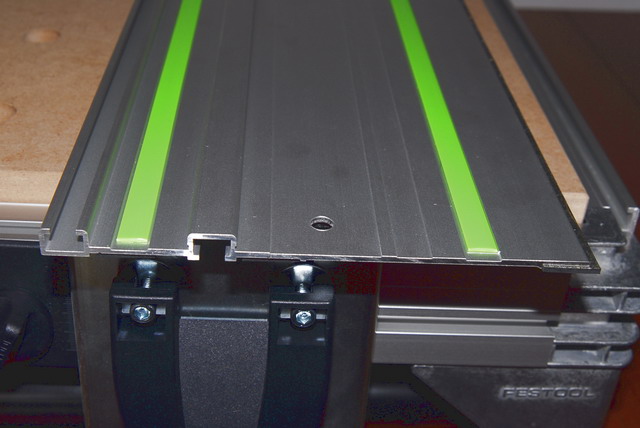

说实话,除了和1080大小有区别,其他的配件都一样,我也第一次看到新的800的台子,导轨上防阻条和洗尘管防擦器我以为没有呢.

+ M3 ?) f' K, ~& J5 c7 }5 T& A  U! ^3 C, }  Y8 ^
我也以为要另外买
: U2 }- u6 c5 R! x) e  w& Y, F
" a% G$ R7 X3 i* p唯一不足的就是说明书没有中文的,其他什么语言都有,有国别歧视的嫌疑 - m$ J: |, B; e& c+ @

: T  ]* e0 J  U/ F$ b, V7 d
* u; R7 Q) x5 u, R3 S+ @& D还有一个感慨,就是零件装配图上对每个零件都有产品代号,包括小螺丝。由此可见德国人的严谨。
 楼主| 发表于 2007-6-22 09:05:45 | 显示全部楼层

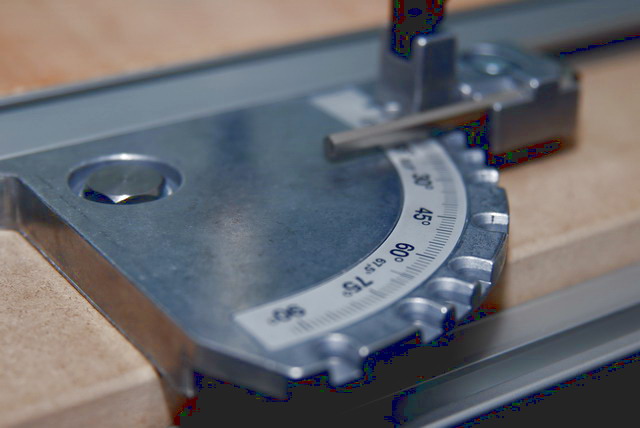

角度尺,铸铝的,挺精致的。设计巧妙,弧上开口槽是用来定位的(常用角度),当然将定位销拉起便可定位任意角度。, z' E  u( o, {& x
- E5 M: H( a3 I6 {$ y: f
; L' ~0 _6 y* {7 O! L% |
" l* ?' b  Q# K$ a
发表于 2007-6-22 09:07:45 | 显示全部楼层

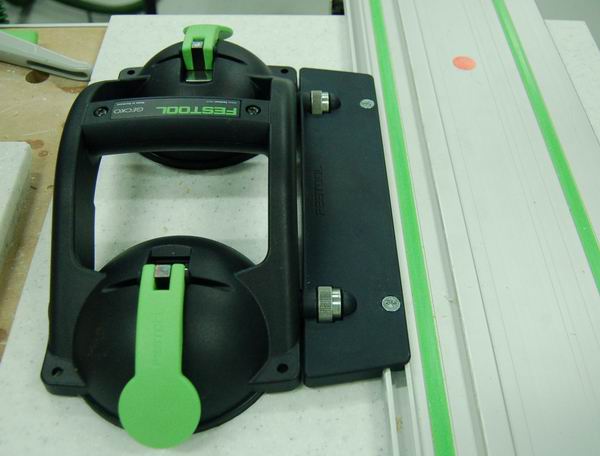

导轨如果在地上开大板我们可以有连接件连接两根或更多的导轨,然后用吸盘固定!
, Y/ X' X- G2 }& A  k/ k0 \7 c, w/ u
& \* T" e  }2 d3 L: v" Y. n DSC_0033.jpg
/ E; b; u. A) A" C( y' f& B/ J$ d6 m% O5 j' W  p2 [# M- s
[ 本帖最后由 toki 于 2007-7-9 08:45 编辑 ]
 楼主| 发表于 2007-6-22 09:16:15 | 显示全部楼层

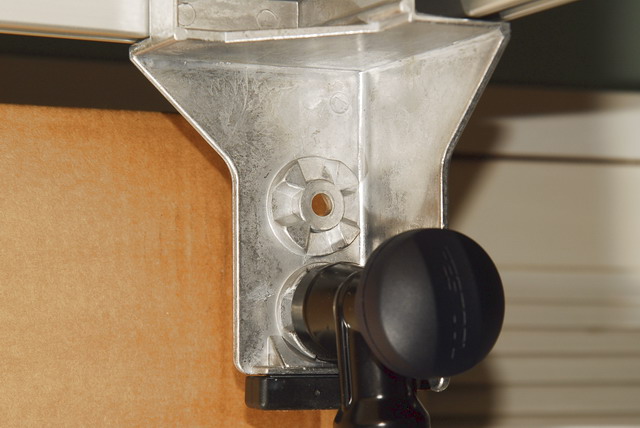

脚架也来一张。同样也是铸铝的。工作台的铝件分铸铝件(结构和复杂部件)和抽拉型材(导轨、框架滑槽)。
; l: V# ?- f) u/ ~7 t
% y1 \# q4 ~5 \7 O, V: s5 o! {1 T3 @7 w黑色的那个是桌腿折叠旋钮,看上去象风扇页带凸齿的那个是桌腿定位装置,收起或放下直接卡到位,不旋松旋钮桌腿是无法动弹的。一个角有上下两个这样的定位装置,图中用到的是下面一个。为什么要用上下两个?原先我以为是调节高度的,其实不是。事实上是左侧腿架(每个腿架两个脚管,呈H型)安装在上定位卡时,右侧就必须安在下定位卡。因为左右腿等宽不等长
0 a/ s* V4 P0 p; C* e! w- E. H# g: `9 {* @
为什么?收起来后腿架就呈上、下层折叠而不会“打架”:lol ' Y; `2 e# @0 `/ I5 r0 K- T

/ w) p; w! O% f! ~% f+ h0 p收起腿架的照片没拍,下午补上。$ G. q5 Q0 w6 V# i8 h& E

7 }' }# J2 C2 a1 i& f9 P1 H d1.JPG % O' I: D+ K3 Y: @
- q+ r) v+ T3 b2 Z
[ 本帖最后由 阿淡 于 2007-7-13 11:33 编辑 ]
头像被屏蔽
发表于 2007-6-22 09:22:36 | 显示全部楼层
看来,Festool工具只要有一个,就算是吃了饵,再也跑不掉了,呵呵4 j2 @, v, |; e" ?, y0 j" B  [( |
好好预算才行呀,要不下半辈子成了toki的打工仔了,呵呵
 楼主| 发表于 2007-6-22 09:33:12 | 显示全部楼层
楼上的土豆很眼熟,是海模上的还是5IMX上的?:tong . ]( O) b8 Z$ u# ~

1 l' x; X. a8 g2 |) k6 f0 N1 v* Y" u: |
看来确实被套住了   不过还在挣扎着出来
头像被屏蔽
发表于 2007-6-22 09:39:52 | 显示全部楼层
原帖由 阿淡 于 2007-6-22 09:33 发表
0 h. P  T7 G) h. w楼上的土豆很眼熟,是海模上的还是5IMX上的?:tong 6 {1 P1 e" s3 U  m5 ]

$ w) p9 S( [& N7 D4 i8 \
$ {. j- k, J9 b2 ]! M看来确实被套住了   不过还在挣扎着出来

4 b9 ?( F* S& n+ ~
( `/ O* t6 j! s5 X- J9 r& i都是偶,呵呵
: q: U/ Q: P8 p1 Q( ~  J
" m! G8 w5 ]& B( n  h你是……??
发表于 2007-6-22 09:39:53 | 显示全部楼层
能不能找银行按揭的啊
 楼主| 发表于 2007-6-22 09:48:39 | 显示全部楼层
:cry
原帖由 toodo 于 2007-6-22 09:39 发表 4 f. B' }: [! H: r, C

" Z7 ]. n6 A# G# l
( ?( s4 y' F3 \. L! X都是偶,呵呵  D/ D/ o* G4 Z0 D8 _& f" G3 m
' w/ ]# ^, o9 `7 h/ I7 _8 X' D3 O
你是……??

( |  _1 H$ m0 ^0 f/ Z# |5 L! [; c$ C; C- l' n6 m2 [

8 c* F3 p2 K/ |; K潜水很深的潜水员
  d" H& v4 g* {/ J/ R8 H, K5 a/ }# \9 z% f; {! W

& }; C4 Y& L5 k4 r* d+ pC版:按揭还得还哪!
发表于 2007-6-22 09:49:59 | 显示全部楼层
慢火煮青蛙,没这么难受嘛!嘿
 楼主| 发表于 2007-6-22 10:24:20 | 显示全部楼层
青蛙汤清凉解毒泻火,不过青蛙喝自己的汤就无效了,而是。。。:cry
0 ]" ]7 e  }$ C5 l6 y0 v5 m
! }  |) y, Q8 j% g9 j$ E7 {' V* _/ k还好我不是青蛙,是溶入铁水中的阿诺”终结者“
发表于 2007-6-22 10:54:29 | 显示全部楼层
终于看到传说中的FESTOOL工作台了,设计没得说,能把工具做到如此漂亮、人性化真是艺术呀:smile
发表于 2007-6-22 13:35:21 | 显示全部楼层
:qi :qi 不过我的也马上就要到了!坐着等!:qi :qi
 楼主| 发表于 2007-6-22 15:18:37 | 显示全部楼层
木老弟,别急,天气热,容易上火
6 ~  k9 g% t. f; c1 o. l4 _
, o) e. T/ `. j/ ]+ y% c4 E; @! `6 Z

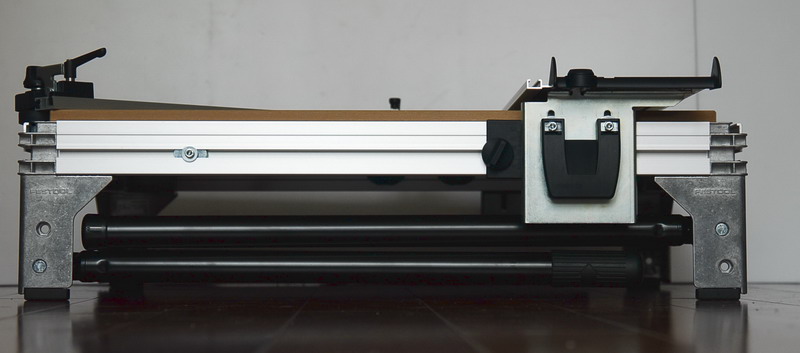

上张腿收起来的
; R& B8 g- j9 f& t& D4 ? t4.jpg
