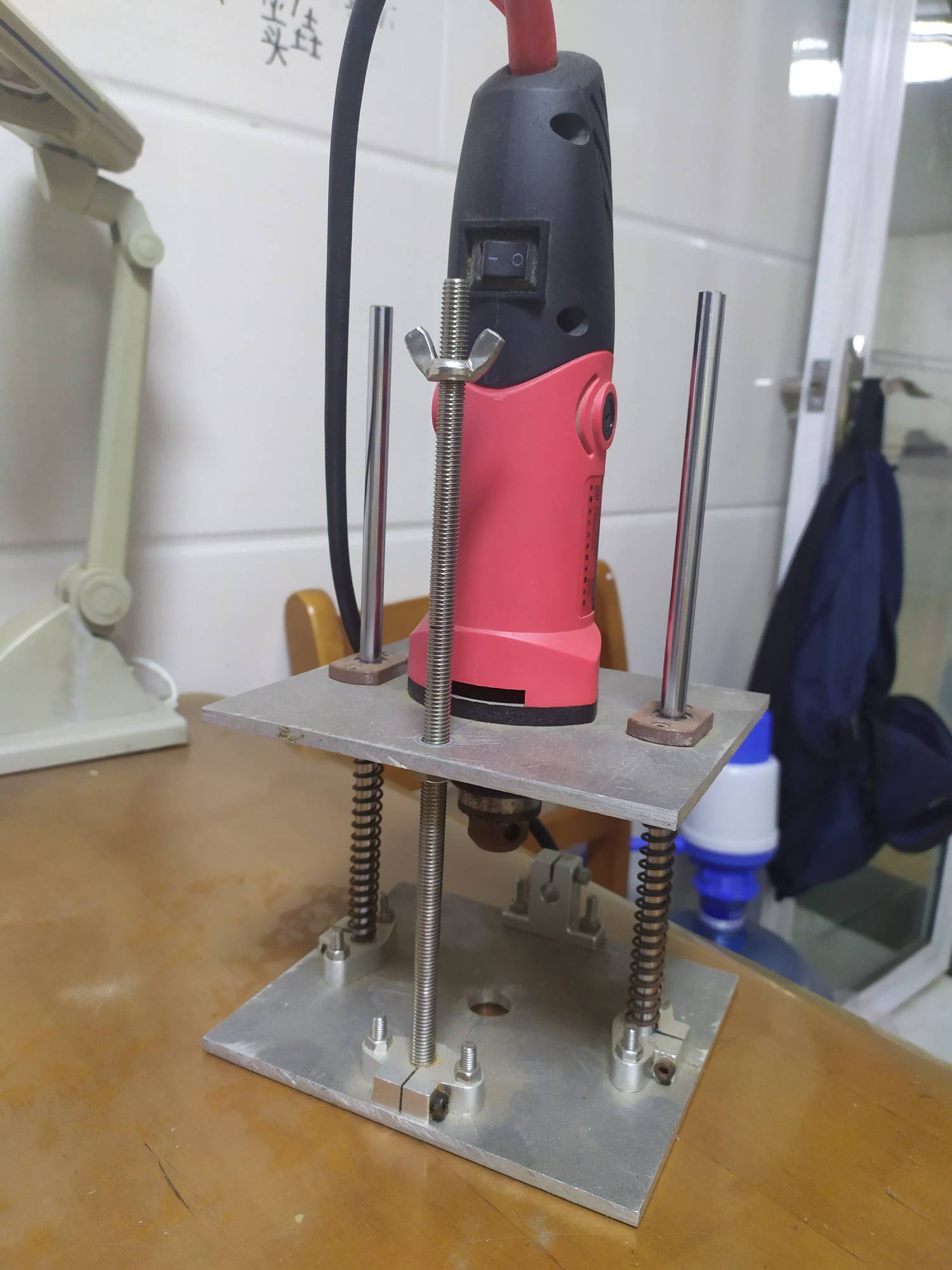

我做的手电钻垂直打孔支架

胡桃夹子上校

星驰天下

左右光轴要加粗，16-20以上最好，不然下压的时候会前后摆动。
4 i' h" V4 B6 |可以加个限位螺丝。
8 H: B2 k- ^2 P# K& h底座用卧式光轴座，来固定。

来自安卓APP客户端

filce

山中洞人 发表于 2020-12-8 14:41
3 k" V. k1 |+ L* ]* C6 L怎么保证电钻与滑轨行进垂直？

图一放在底座上的小圆块就是装电钻时用的。如果4mm钻头刚好从4mm孔中通过，不会刮擦到，就说明钻头在轴心上。

filce

星驰天下 发表于 2020-12-8 21:47
1 Y$ D6 T0 x) q; _  |, j4 N' O左右光轴要加粗，16-20以上最好，不然下压的时候会前后摆动。
3 M2 R# q3 S! ^( U可以加个限位螺丝。
) g- d/ |4 P: h0 b底座用卧式光轴座，来固 ...

; B( Y0 t! w* m2 l做着玩，就手上有的配件来做，懒得买配件了。谢谢你的建议。
