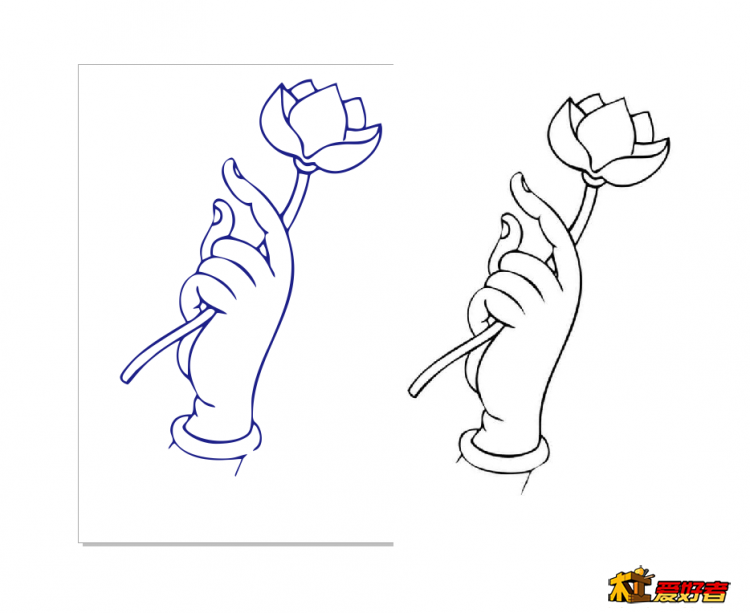

请教大师，这种图怎么只雕刻黑线部分？

nini21800 · 发表于 2020-12-7 17:23:30

秋收冬藏发表于 2020-12-7 16:184 Y% D1 q4 d. x7 v& [
nini21800一出现，问题迎刃而解

我是明白了，可别人不明白

秋收冬藏 · 发表于 2020-12-7 17:30:22

nini21800 发表于 2020-12-7 17:23
# x2 ^) ]4 r1 O' O2 V我是明白了，可别人不明白

嗯，看来仍没明白

chole · 发表于 2020-12-7 21:23:12

图像转矢量沿线切割就ok啦

红土地1 · 发表于 2020-12-8 00:39:05

图片转矢量，稍作修饰封闭区域，然后Vbit策略加工，不难，很快。

来自安卓APP客户端

zhrihua · 发表于 2020-12-8 08:57:40

笔画大小不一，先划线创建区域，然后区域清除就可以了

lzzasd · 发表于 2020-12-8 08:58:17

你要的矢量

zhrihua · 发表于 2020-12-8 08:59:19

欧阳若尘 · 发表于 2020-12-8 10:07:23

都是大师

播州老猫 · 发表于 2020-12-8 11:55:18

矢量图，矢量刀路……矢量雕刻………………

白开水58 · 发表于 2020-12-8 12:43:01

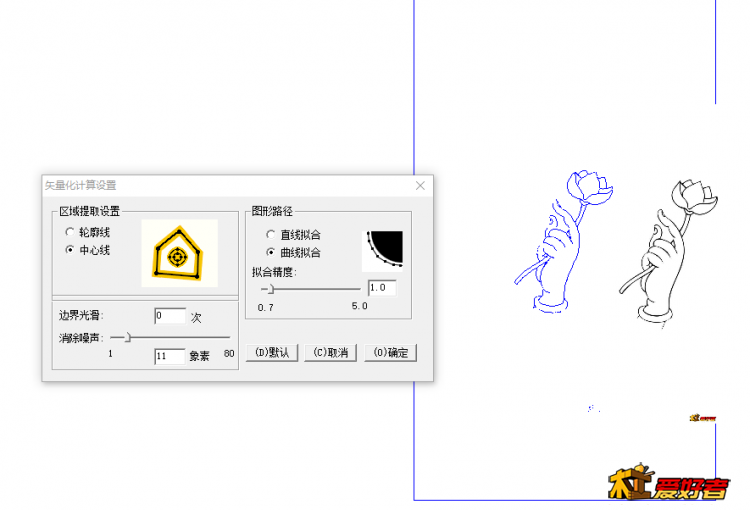

两种方法 1 生成浮雕位图转网格 2 选中点矢量工具设置中心线

企鹅弟弟 · 发表于 2020-12-8 13:02:10

画出矢量以后用沿线加工就可以了。

湖湖 · 发表于 2020-12-8 13:20:48

本帖最后由湖湖于 2020-12-8 13:24 编辑

这个简单啊  精雕出个浮雕图就行 . 如果打算添银粉可以用锥度刀  如果打算填银丝  就用圆柱铣刀

你要批量加工就改成矢量曲线走曲线加工 . 如果就1个  用灰度图浮雕就行.

这问题你都问了很多次了. 解决办法也有很多种多尝试  就行了.再问也没意义了 . 不是别人不告诉你是你自己实在理解不了.如果你要手把手的让别人教你还是本地找个懂的把.

pzw83 · 发表于 2020-12-8 15:00:52

本帖最后由 pzw83 于 2020-12-8 15:03 编辑

大家都对，我补充一下。artcam2018操作
1ps清理图片
2用图片生成模型，浮雕重设，减少颜色
3两个方法，一个是生成浮雕，然后走3d刀路，二是生成矢量，走2d的v刀路
两种方法，2d的速度快，但对材料平整度要求高。

来自安卓APP客户端

纳吗额 · 发表于 2020-12-9 09:49:49

会者不难，关键是我不会，所以对我来说很难。来了是学习大家的思路方法的，慢慢学吧。反正是不以此谋生，不伤大雅。

云有影 · 发表于 2020-12-9 10:19:22

感谢各位提供的帮助，正在自己尝试，争取找到合适的方法！！
