为带锯做了个靠山，这次自己还颇为满意

bushnicon

入手带锯后，终于可以整出个小木方了。但带锯原有的靠山在拧紧固定时位置就变了，幅度还有些大，影响了下料的质量。让人痛苦的是，每次靠山变动位置，都要花些时间来调整，更多的时候调定了一边，另一边又动了！

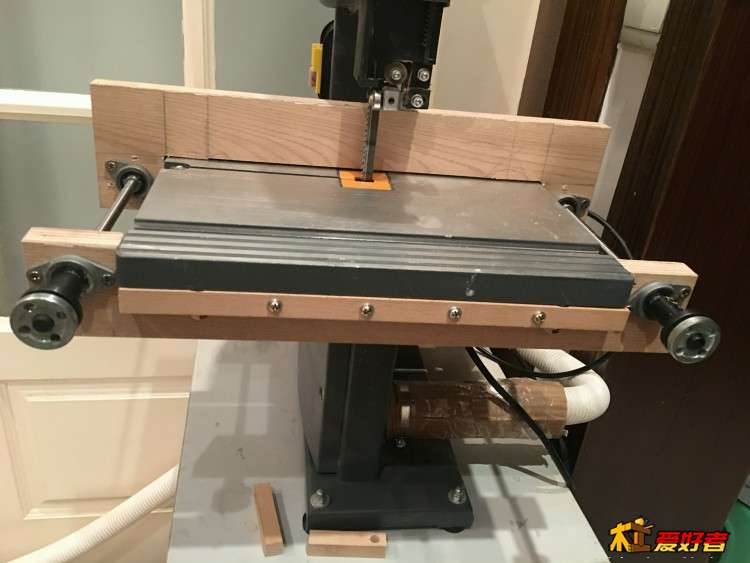

这回用T形螺杆来调节靠山，感觉还行。

bushnicon

推进还是比较方便的。

开小差

多来点详细图片吧

bushnicon

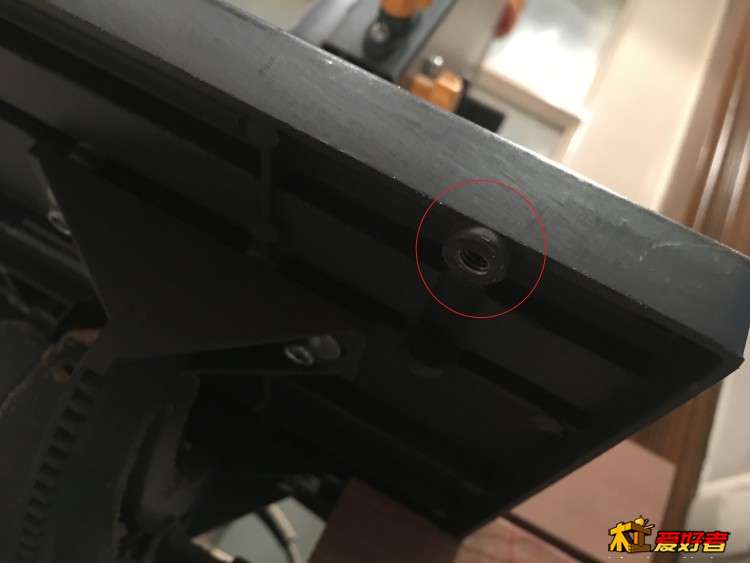

首先，我的带锯是9寸带锯，工作台面的尺寸为宽305mm，厚度为20mm。在台面前部的底下有两个ф6mm的螺丝孔。一开始时用ф6的螺丝试着拧一下，当中的一个孔很顺当地就拧进去了，另一个不顺当。用ф6的丝锥铣一下也就没有问题了。利用这两个螺丝孔可以把一条长方的细木条固定在上面。我用的是15X15mm的榉木条。

bushnicon

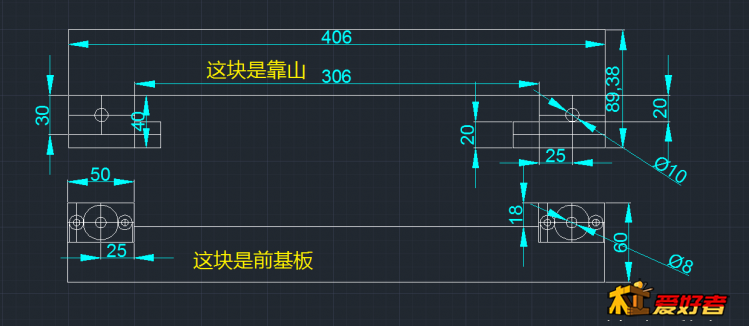

整个改制的带锯靠山由靠山、前基板、固定条、两根T形螺杆、两个T杆螺母、4个固定轴承构成。先画好靠山和前基板的CAD图。

bushnicon

T形杆用的是ф8、导程2mm，它的螺母外径为10mm。所以在靠山上面钻的孔直径为10mm，在前基板上，螺杆直接穿过，所以直径为8mm。靠山和前基板都采用厚度为18mm的多层合板（从别人的家具厂捡来的边角料）。原来不知道导程是什么意思，后来清楚了，就是转一圈T形螺杆前进多少。导程为2，转一圈前进2毫米；导程为8，转一圈前进8毫米。

bushnicon

对了，这里要说明的是，我的带锯工作台底部的两个螺丝孔的园心距离为218mm。这两个孔一定要精确，否则不能固定木条，更不用说做好整个靠山了。
