小立柱

青铜花束

湖湖 发表于 2020-11-30 23:46
* r1 \, N. _# D5 T最大问题是没设计 冷却液  接水盘  , 等你要实用的时候 会发现 造的是台学习机. 无法实用 .
% M- A0 ^9 @: x+ z# @
2 F/ L% D2 N$ ~8 K/ e遮尘罩那些可以打补丁实现.  接水盘 这个没办法后期打补丁的. 这个需要前期设计 就明确的. 当然你可以把机器扔在整体的水槽里.
* P( f+ [2 P& N. N& H
7 w+ I1 ~: P& q; [& z% j不过那需要 把电路设计 感应器设计都做好防水. 慢慢就知道了.

接水盘是啥？

mojianghai

倒装防尘简单但是惯性如何？如果雕木头还是正装好吧？

lzzasd

mojianghai 发表于 2020-12-1 10:16
3 X/ ^! X# O3 r/ H0 p+ ~5 h/ [( u倒装防尘简单但是惯性如何？如果雕木头还是正装好吧？

  p3 f7 }' c1 D1 |0 h$ ~一般家用都是倒装    我弄了两台立柱    一台是X轴倒装    一台是成品XY轴都倒装
3 |8 m; [" ]1 x( S; d. w倒装可以加大工作台面的范围     装4轴5轴时空间更大    还能节省1个轴的防尘       好处还是很多的
" e' b; e5 J7 O1 ^, g+ H, @

暗影随风

青铜花束 发表于 2020-12-01 09:50
- w5 G' o+ }7 Q接水盘是啥？

加工金属，喷削切液的时候就需要了。没有水槽，水流的哪里都是。

keithpupu

挺漂亮

嘻哈1

湖湖 发表于 2020-11-30 23:46
5 `  z4 e5 {- V) ]) w3 W3 ^最大问题是没设计 冷却液  接水盘  , 等你要实用的时候 会发现 造的是台学习机. 无法实用 .
. o; F0 b* O8 q4 L$ E4 [; u
- a/ R- }: I7 E# _+ @遮尘罩那些可以打补丁实现.  接水盘 这个没办法后期打补丁的. 这个需要前期设计 就明确的. 当然你可以把机器扔在整体的水槽里.
. h# {- @* h* [3 t, A
0 h8 G- }) c3 n8 o. j不过那需要 把电路设计 感应器设计都做好防水. 慢慢就知道了.

7 j8 t4 T4 w$ x. c开始设计时是考虑到了，侧面丝杆支撑端挖两个14mm螺纹孔加水槽排水的。后来考虑家用和自己龙门机加工从来没用过水。发机加工时就取消了

嘻哈1

mojianghai 发表于 2020-12-01 10:16
) ~5 x: U: r( [" Q+ Q% b6 Y- e; j倒装防尘简单但是惯性如何？如果雕木头还是正装好吧？

; S4 Q6 [2 g) H) h个人感觉加工倒装各种优缺点考虑还是优与正装的

湖湖

嘻哈1 发表于 2020-12-1 13:17
; ]9 |% d3 h; T8 `( \0 @开始设计时是考虑到了，侧面丝杆支撑端挖两个14mm螺纹孔加水槽排水的。后来考虑家用和自己龙门机加工从来 ...

不用切削液 并不好.. 时间长了就知道了. 一般只有加工 木材 亚克力 不需要切削液 . 金属加工没切削液 精度差 刀具磨损快 容易产生内应力 .
* H5 ]1 F& x: Q( \" ?( ^9 T1 a

湖湖

2 m+ Q  R4 ?8 e0 x

mojianghai 发表于 2020-12-1 10:16
, a) r  w' ]+ E5 T3 r5 c倒装防尘简单但是惯性如何？如果雕木头还是正装好吧？

雕木头 很少用立柱机

X轴倒装正装区别不大 。因为立柱机 主轴 都在 4个滑块范围的内部加工 。 不存在 杠杆效应 。 正装 到会产生杠杆力。所以正装 滑块间距要大于 倒装  导致行程减小。
% M$ p8 }$ J) G6 G$ ?+ B$ @! y
) c, E* F" w, @2 Q4 v/ g

暴牙精机

+ U4 u! F8 l4 B) l4 q9 t
( i4 }) t1 S- U+ k4 o9 g666

随风666

暴牙精机 发表于 2020-12-01 20:51
7 R" b7 [  w/ R/ ]0 j难道随风是给你看过我这台了？Z轴增高板的挖空部位都一样

4 C+ d7 ?+ ?7 x! U6 T, w" b这个还真不是

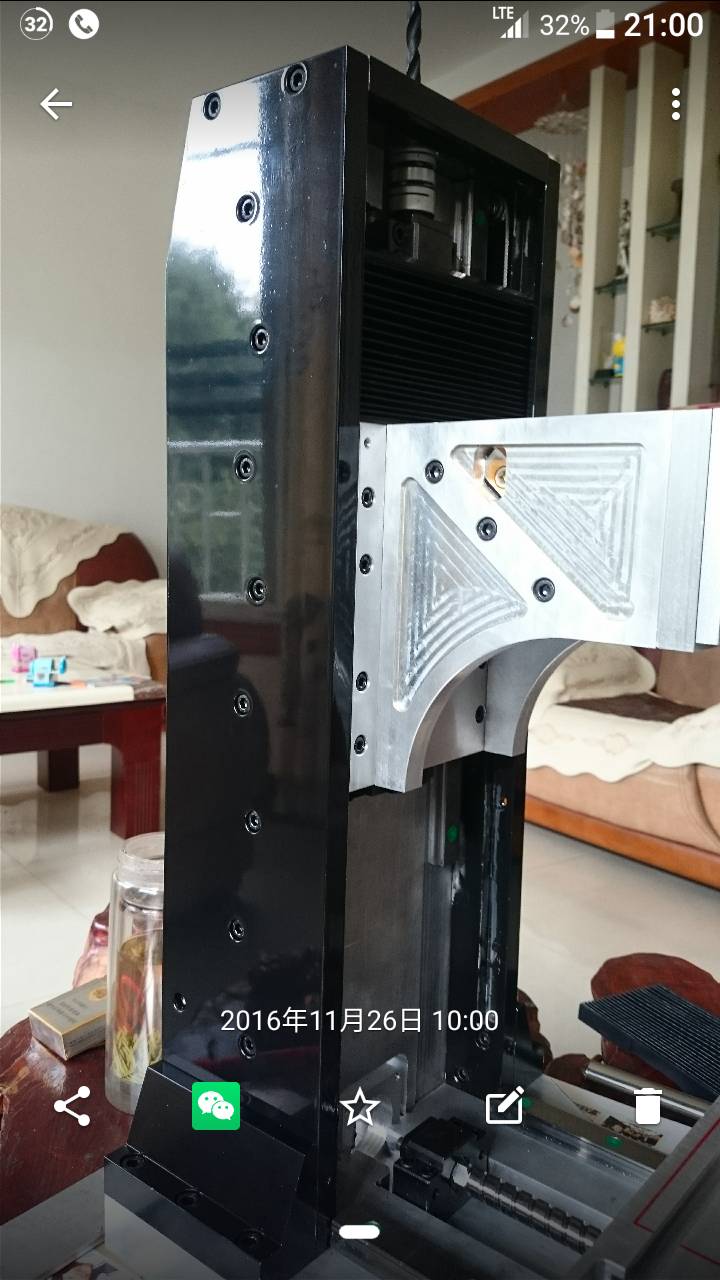

我的都是四年多前做的了，注意看拍照时间。
其实这种做法看到过很多，就是没有几个将这个角度取舍的像我这个一样如此好看

嘻哈1

暴牙精机 发表于 2020-12-01 20:51
难道随风是给你看过我这台了？Z轴增高板的挖空部位都一样

哈哈！完全巧合吧！这个增高板说实话是抄袭随风的不过看到您这台，我现在决定要抄袭您这个增高板上下板了。我的就中间一个夹板太单薄了开4万转时明显感觉有共振

嘻哈1

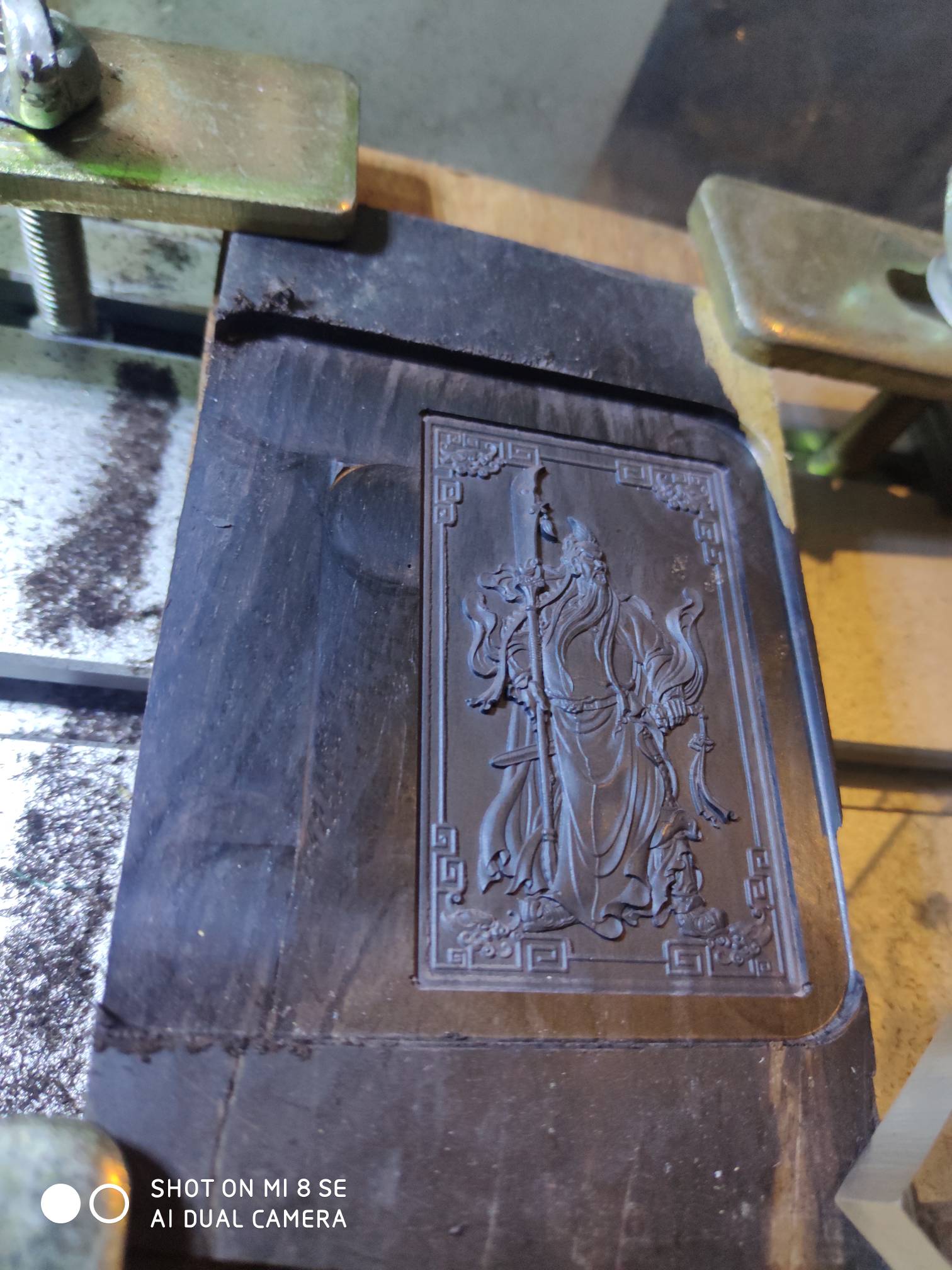

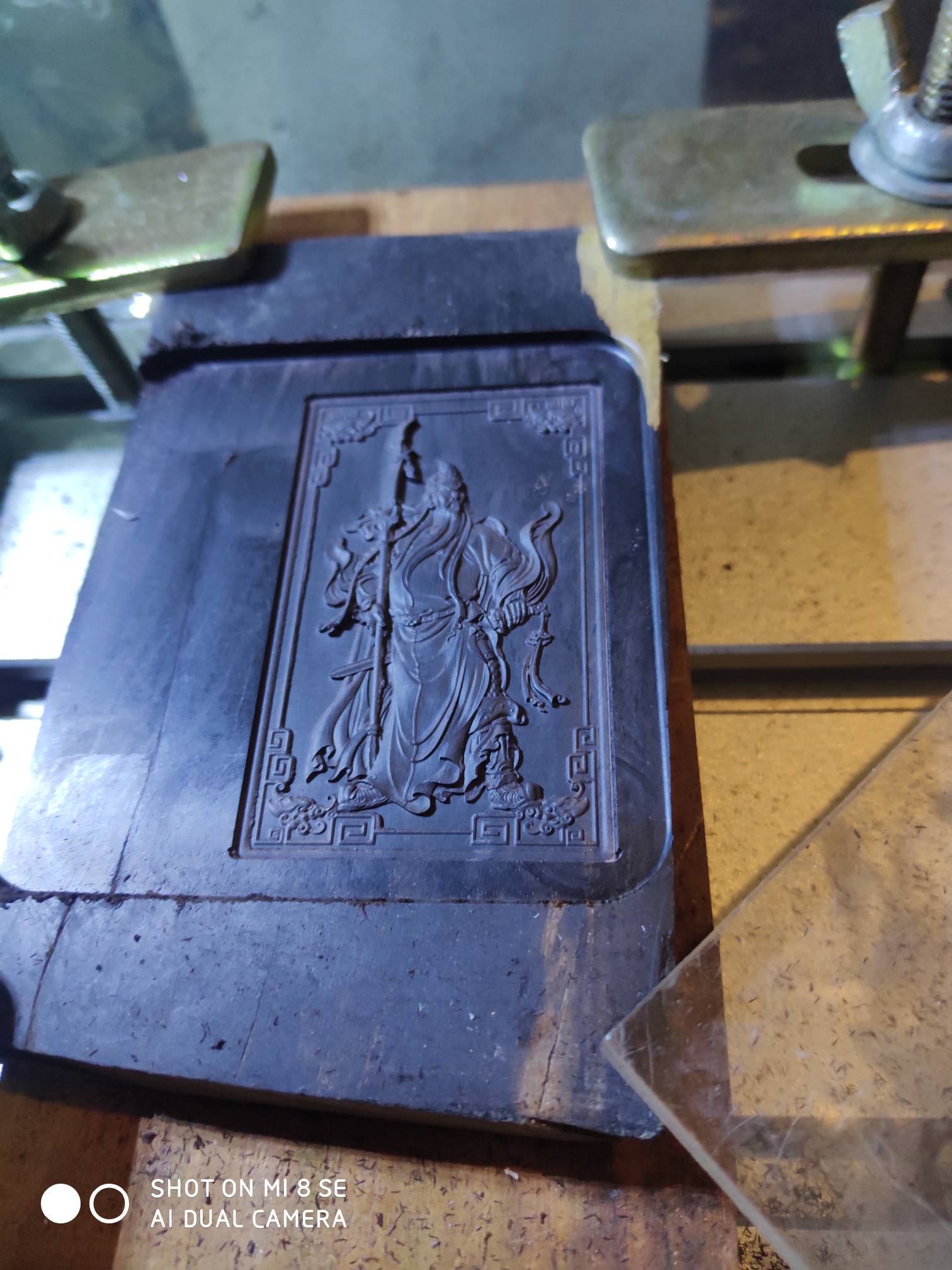

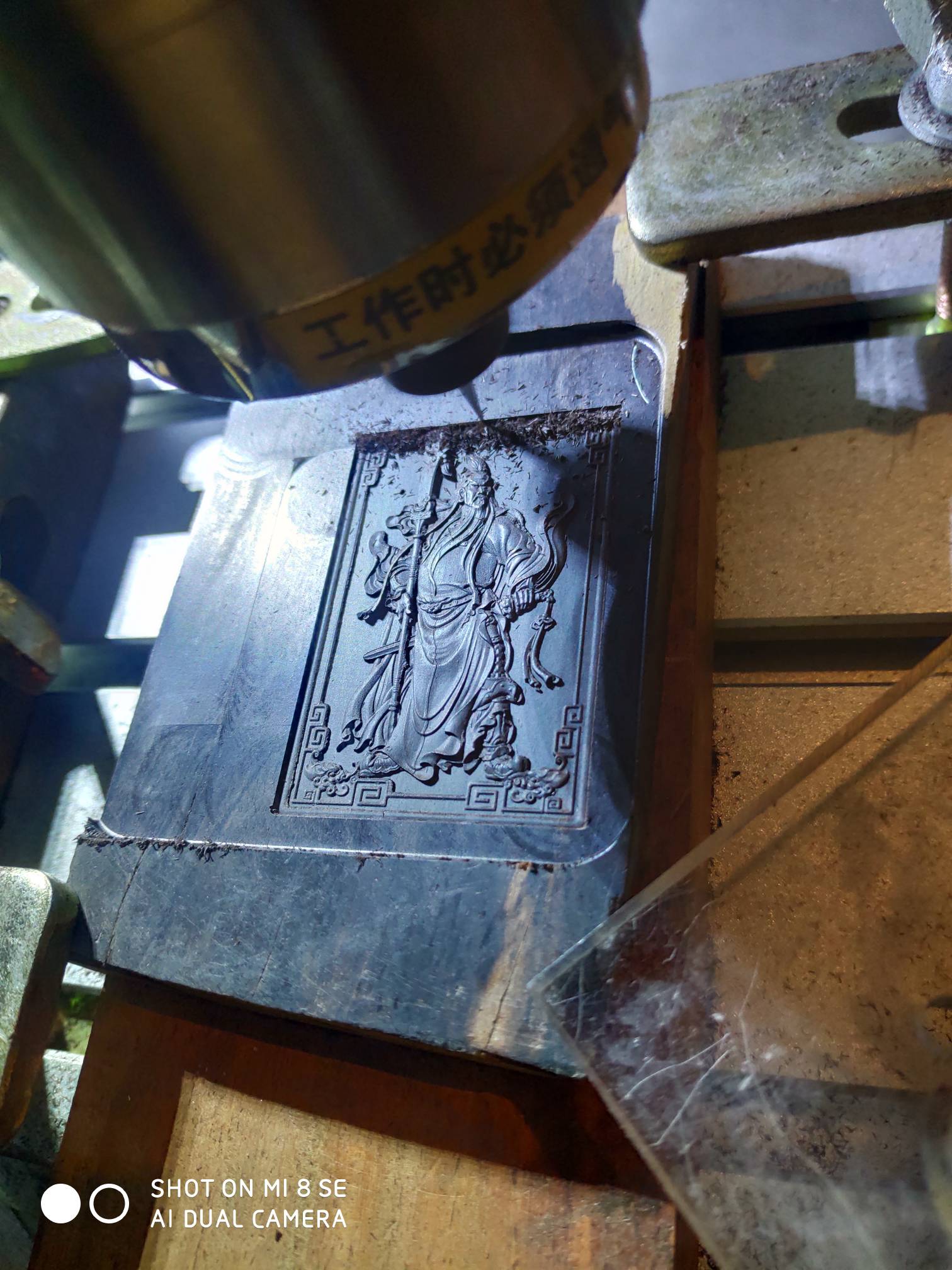

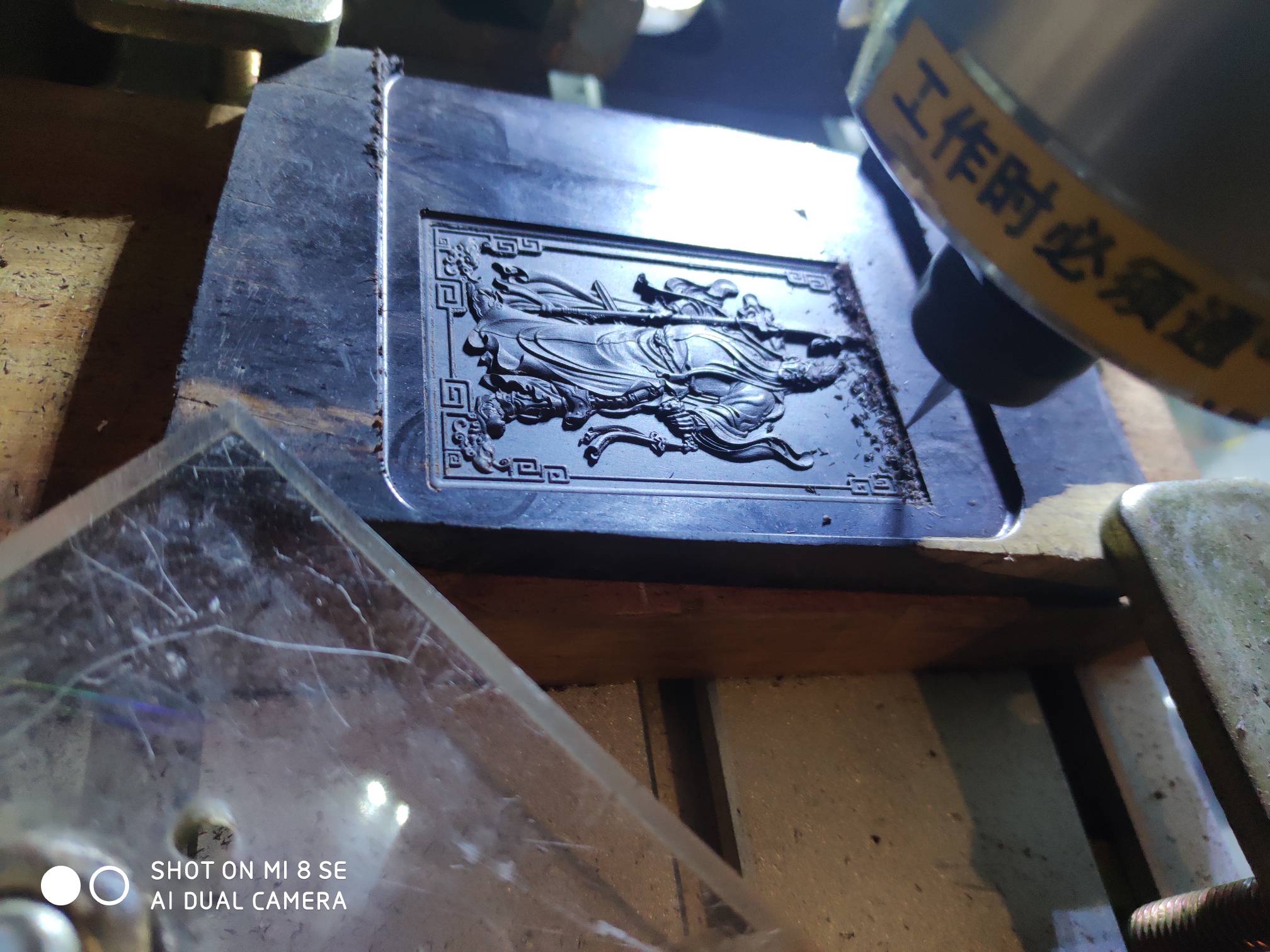

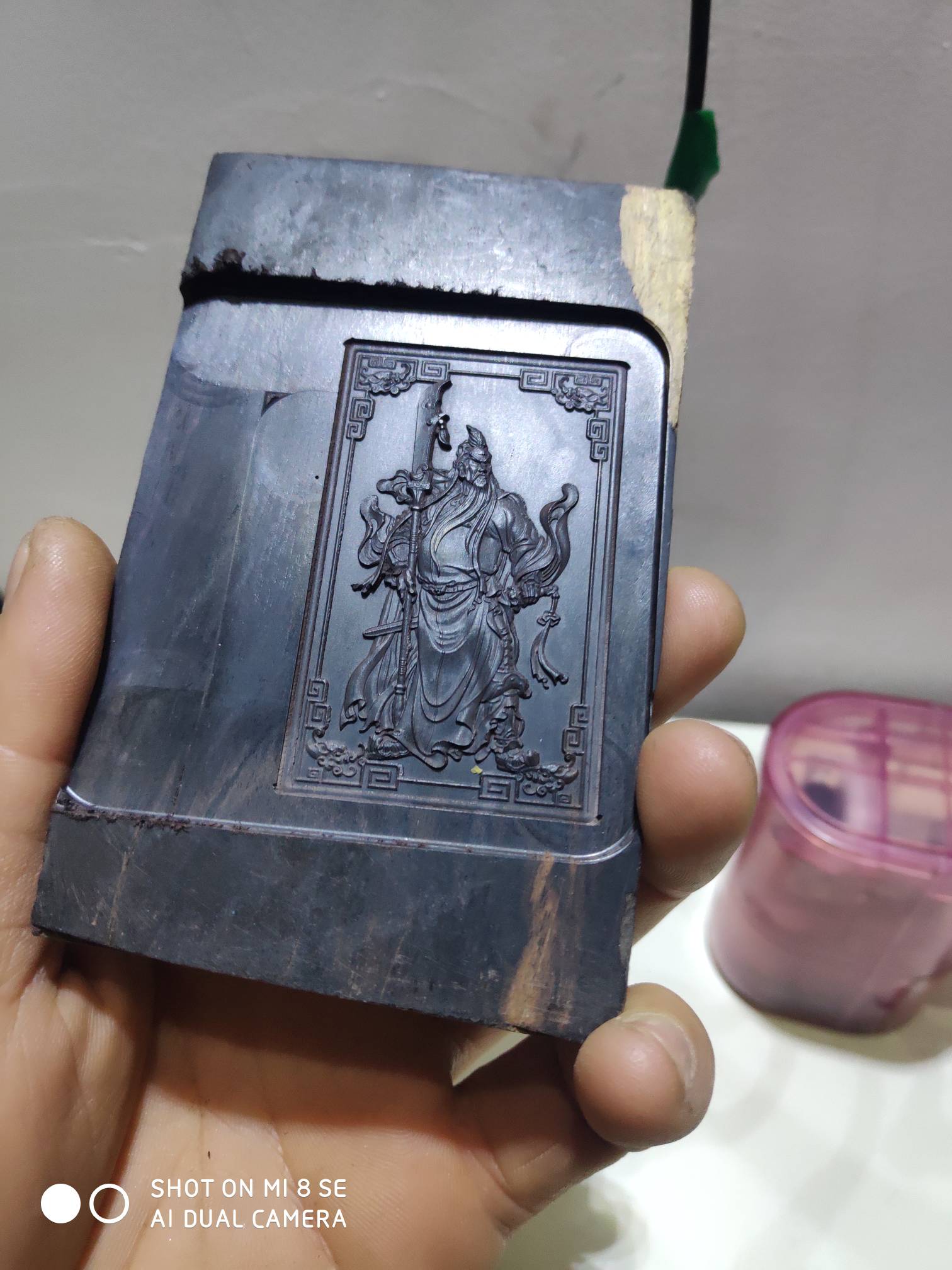

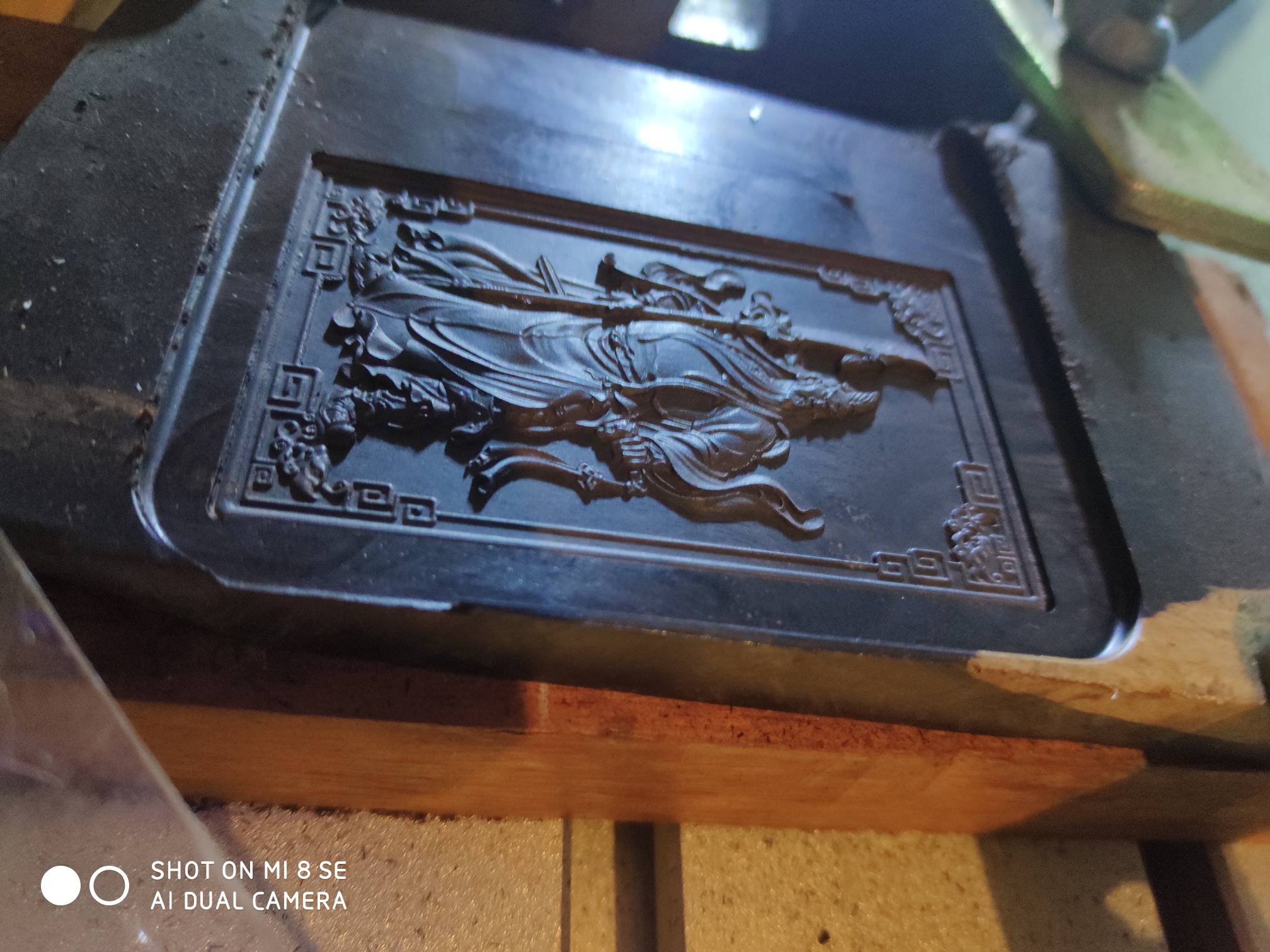

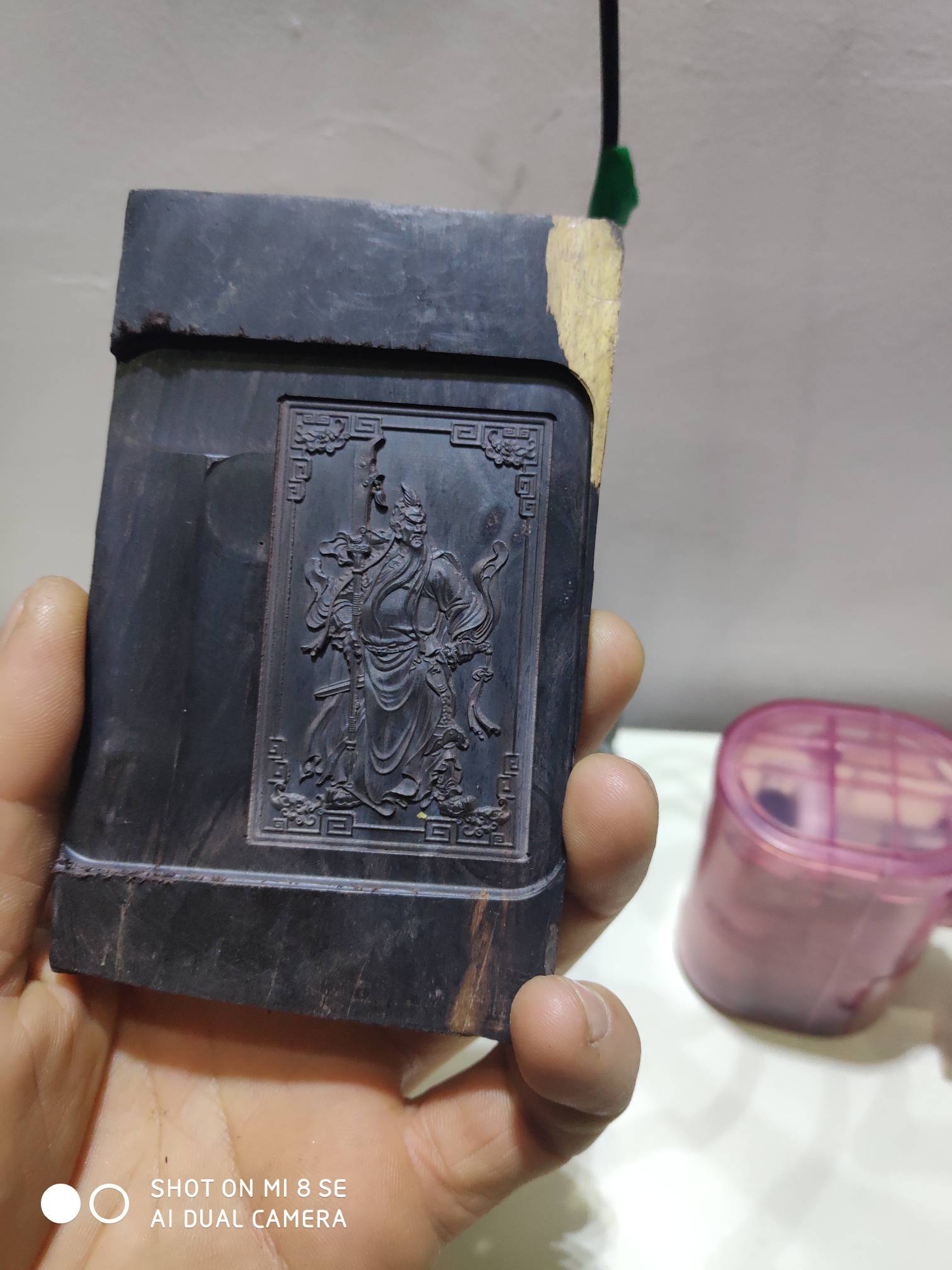

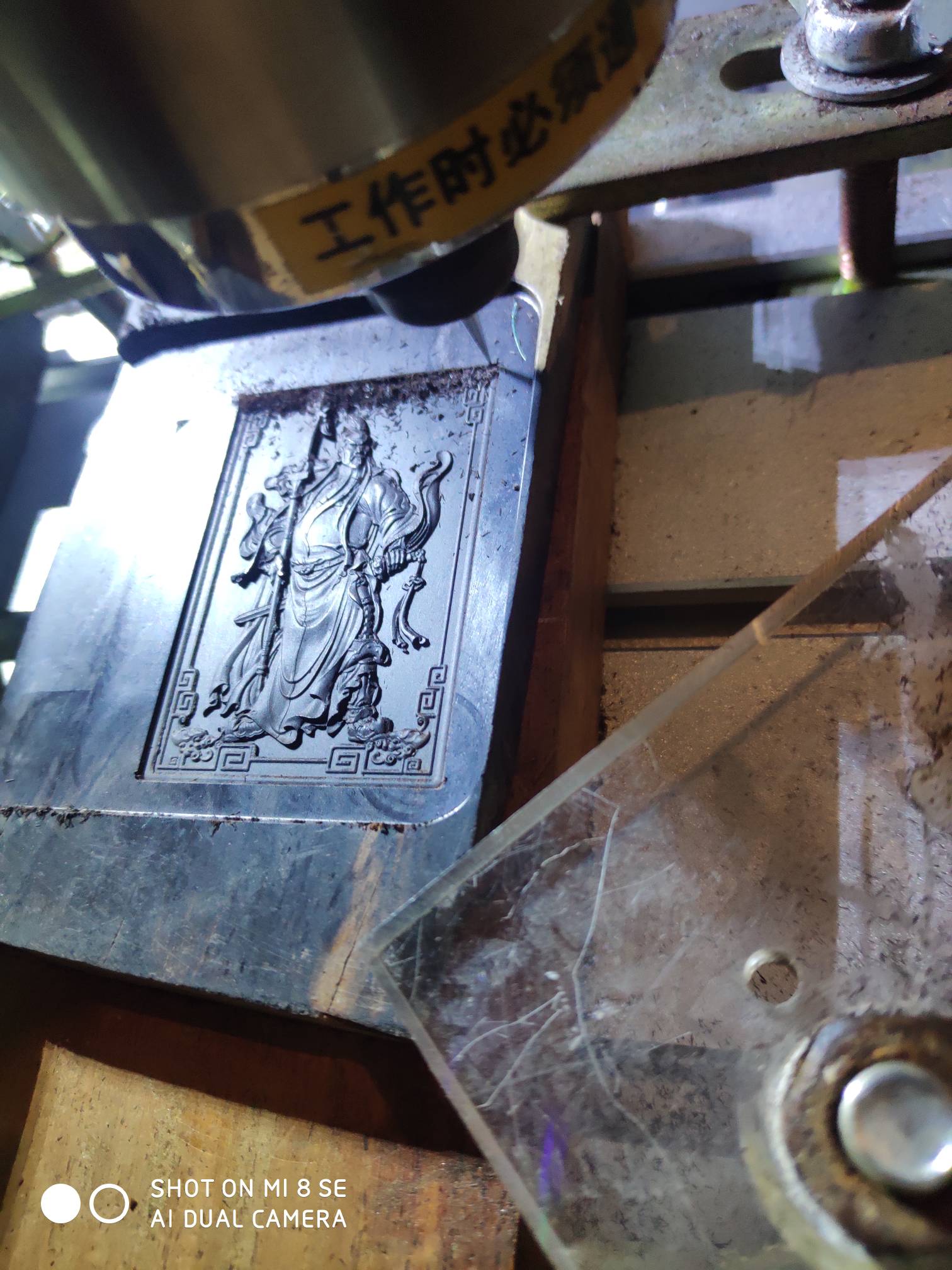

上试机照片！s24000 f900
8 ^% }4 w5 I0 k. g- z$ G

嘻哈1

% {$ L/ {) Q! o1 V2 K" ~) Q
5 [% X! _0 `! `
$ p& [" ?1 M, q/ ^

% Y! W: _8 H: K4 {

2 I: S+ Q/ I2 J- c

* f$ o+ [. F+ y! M/ H- b- B

嘻哈1
