老师傅帮看看这种榫卯结构是否可靠

diang33 · 发表于 2020-12-4 09:18:27

萬雜发表于 2020-11-26 12:42
( [, J3 }; V! Q4 k頸部壓力大
1 i! @0 u, T; o% F其實橢圓也可以1 W8 p/ z* d4 Z5 v0 x
就是不要圓

好的，在考虑换成指接

来自苹果APP客户端

gzwuke · 发表于 2020-12-4 09:36:38

diang33 发表于 2020-12-4 09:17) L7 E! o8 |, A* `( c4 J1 Y* {
大概形状应该是怎么样，能不能画一个参考一下

他说的梯形跟我说的三角形是一个东西，就是燕尾榫的模样呀，你的CNC一样能加工，有小的圆角也没关系。

diang33 · 发表于 2020-12-4 10:05:41

gzwuke 发表于 2020-12-04 09:36
" \0 k$ ]" V& e$ y# @2 T他说的梯形跟我说的三角形是一个东西，就是燕尾榫的模样呀，你的CNC一样能加工，有小的圆角也没关系。

好的，我试试看

来自苹果APP客户端

diang33 · 发表于 2020-12-4 11:56:46

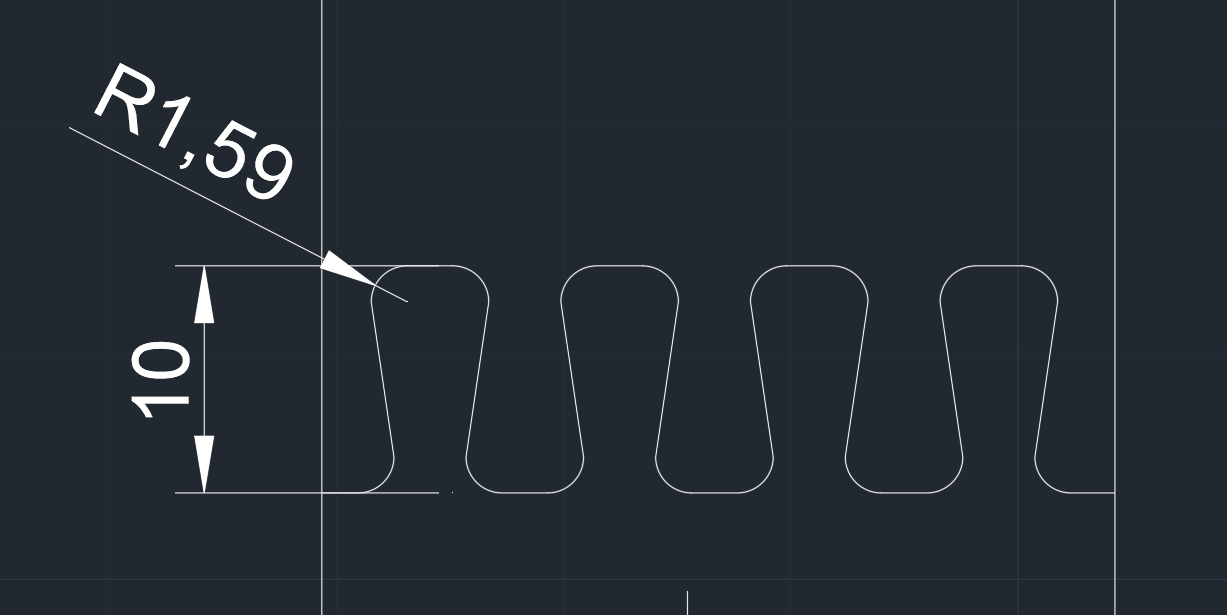

感谢各位大佬的意见，大概绘制了下，CNC能加工这三种结构，不知道哪一种比较牢固可靠，帮忙看看

来自苹果APP客户端

diang33 · 发表于 2020-12-4 12:47:18

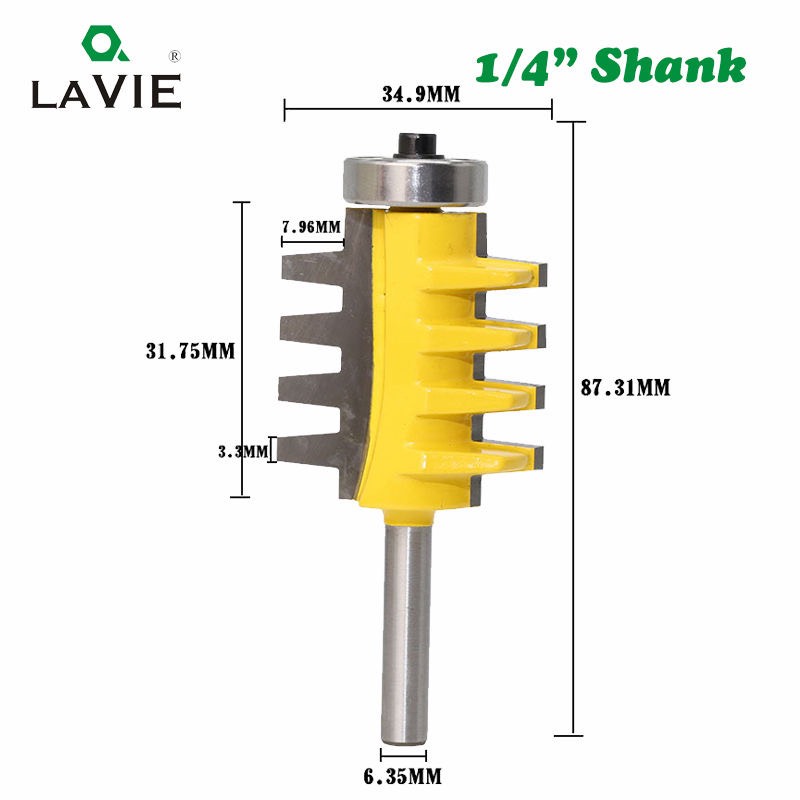

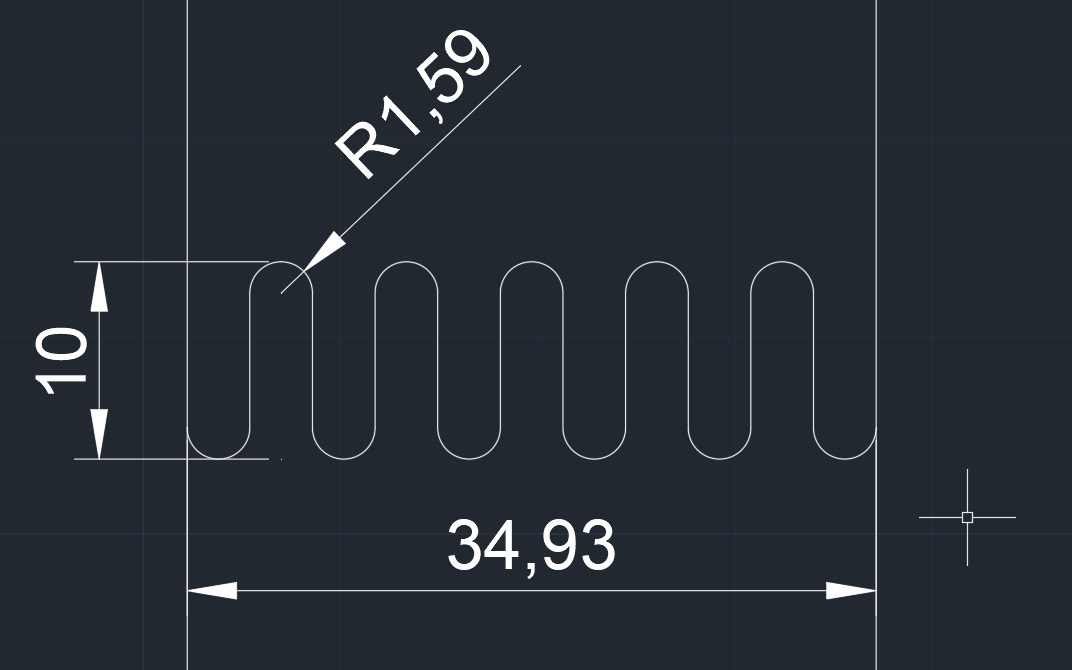

或者用这种指接刀，6.35的，哪种好点

来自苹果APP客户端

diang33 · 发表于 2020-12-6 20:20:52

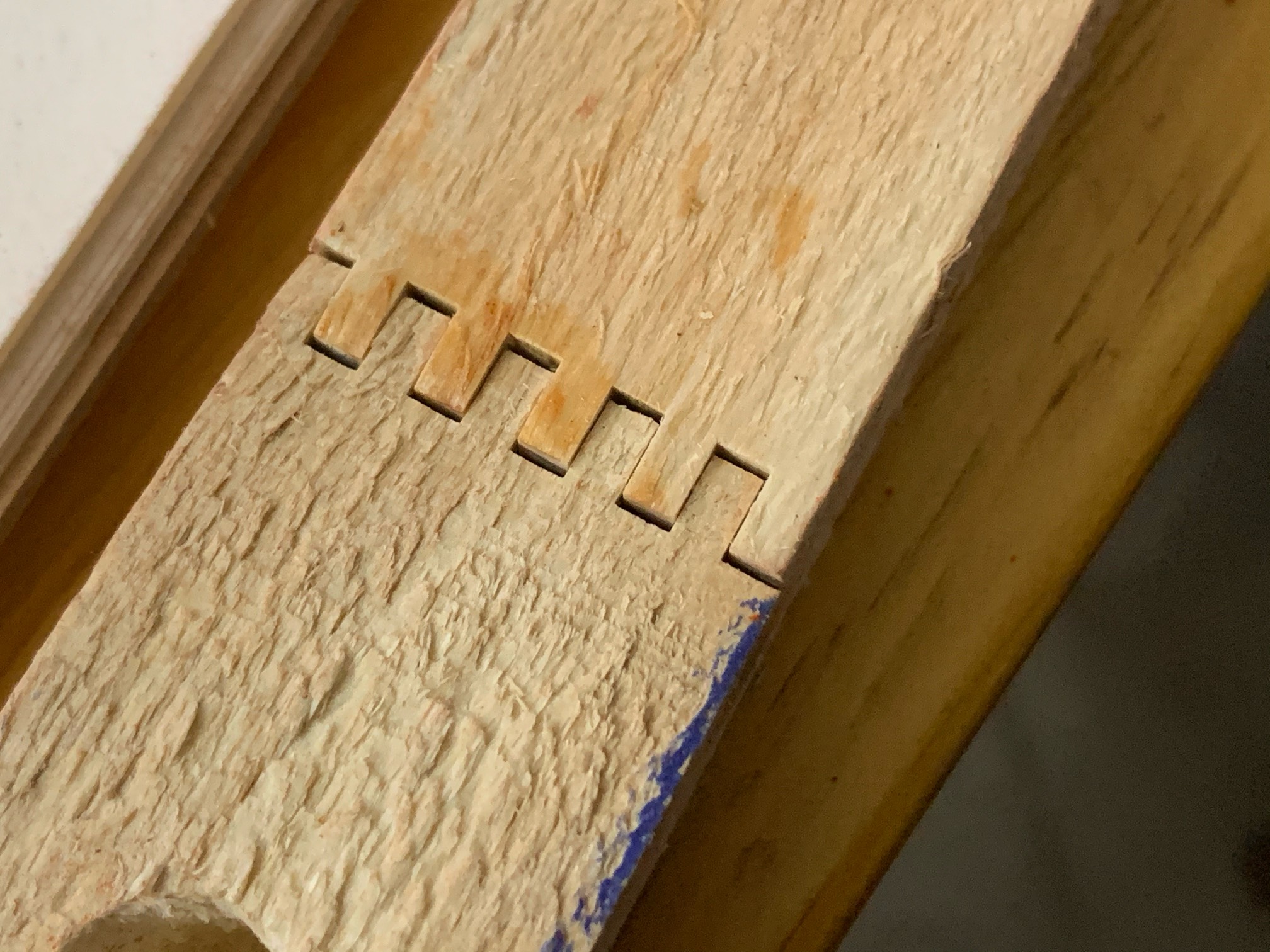

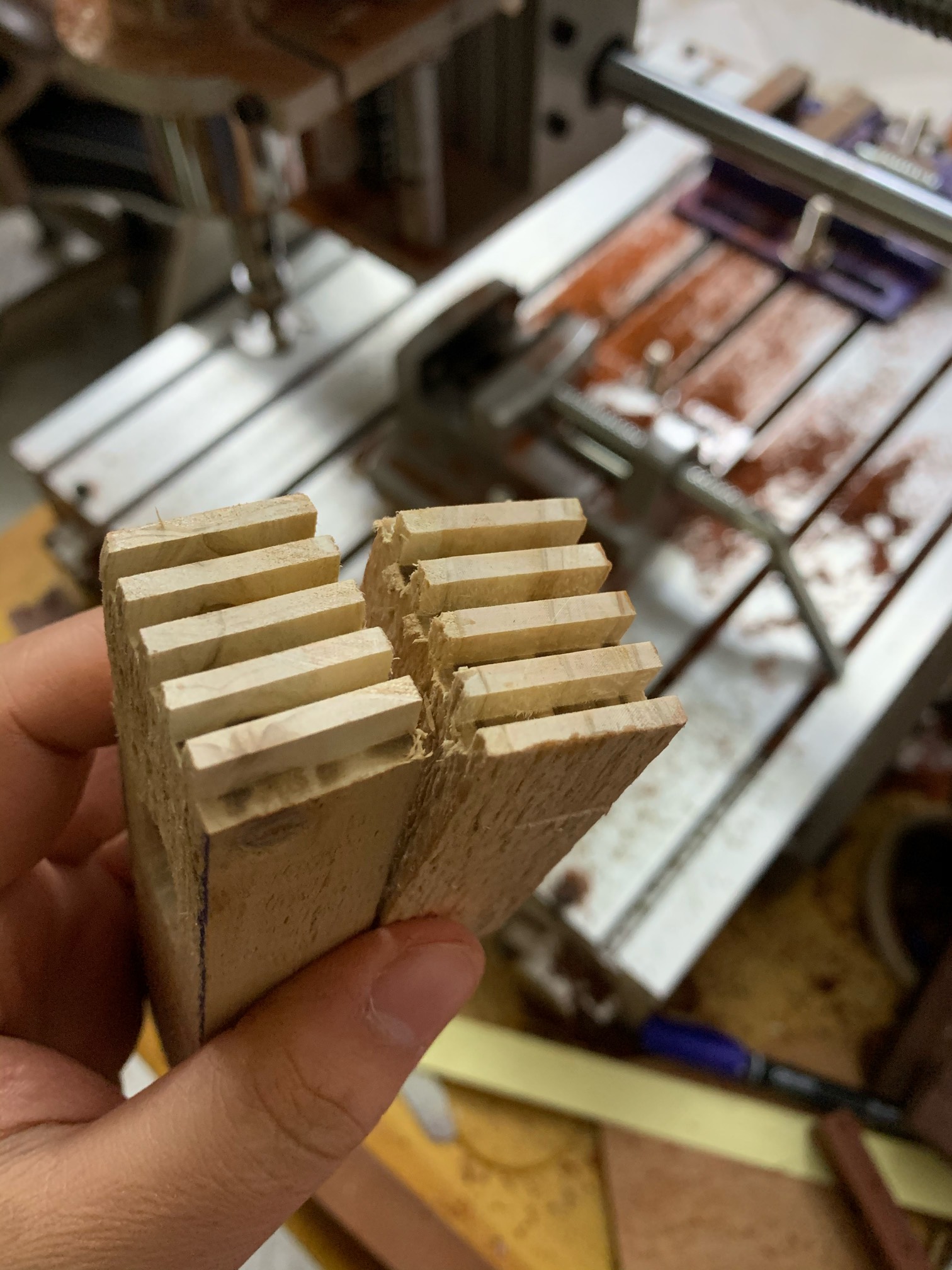

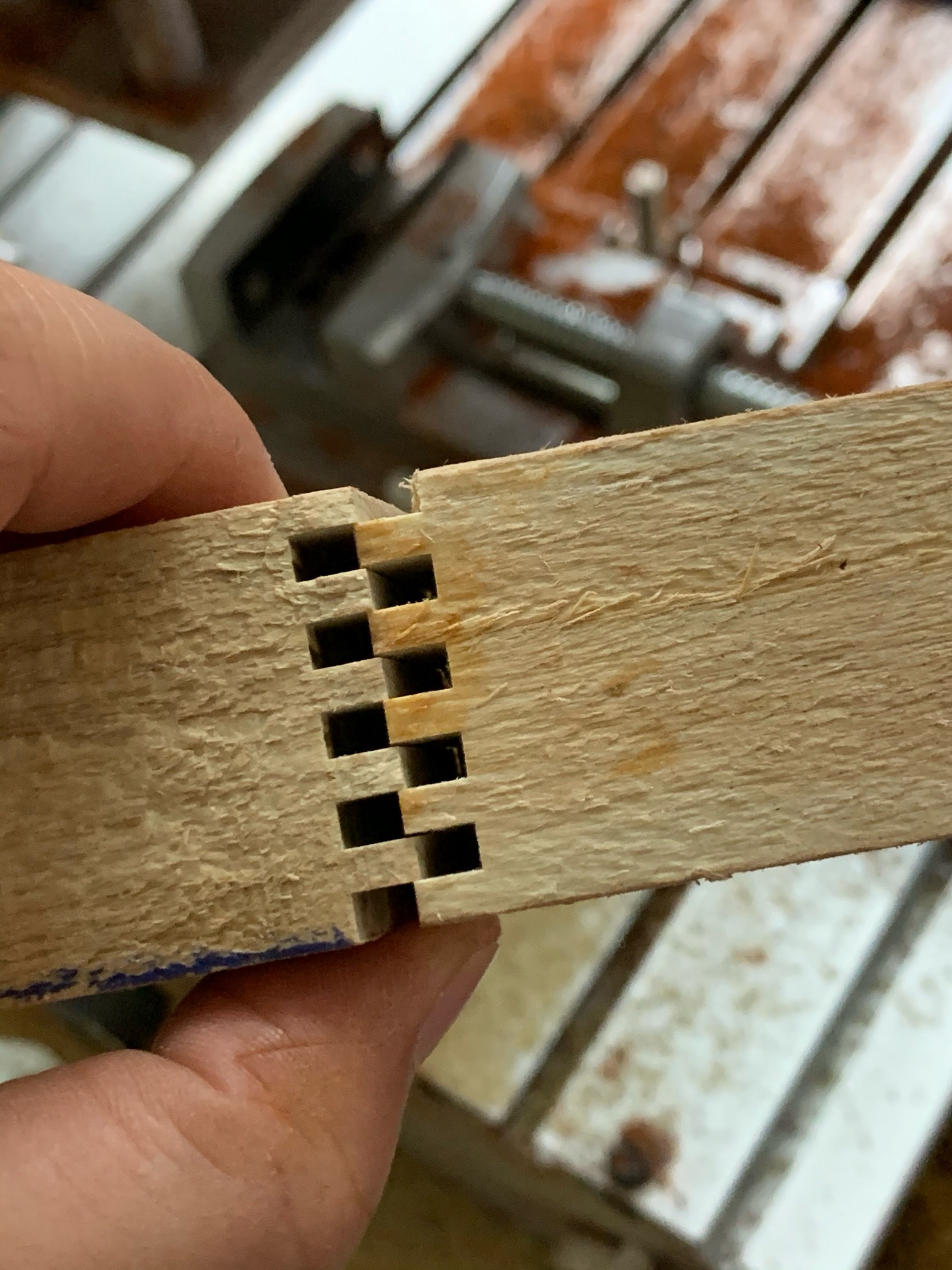

今天试了一下用CNC很容易做这种结构

来自苹果APP客户端

diang33 · 发表于 2020-12-6 21:34:20

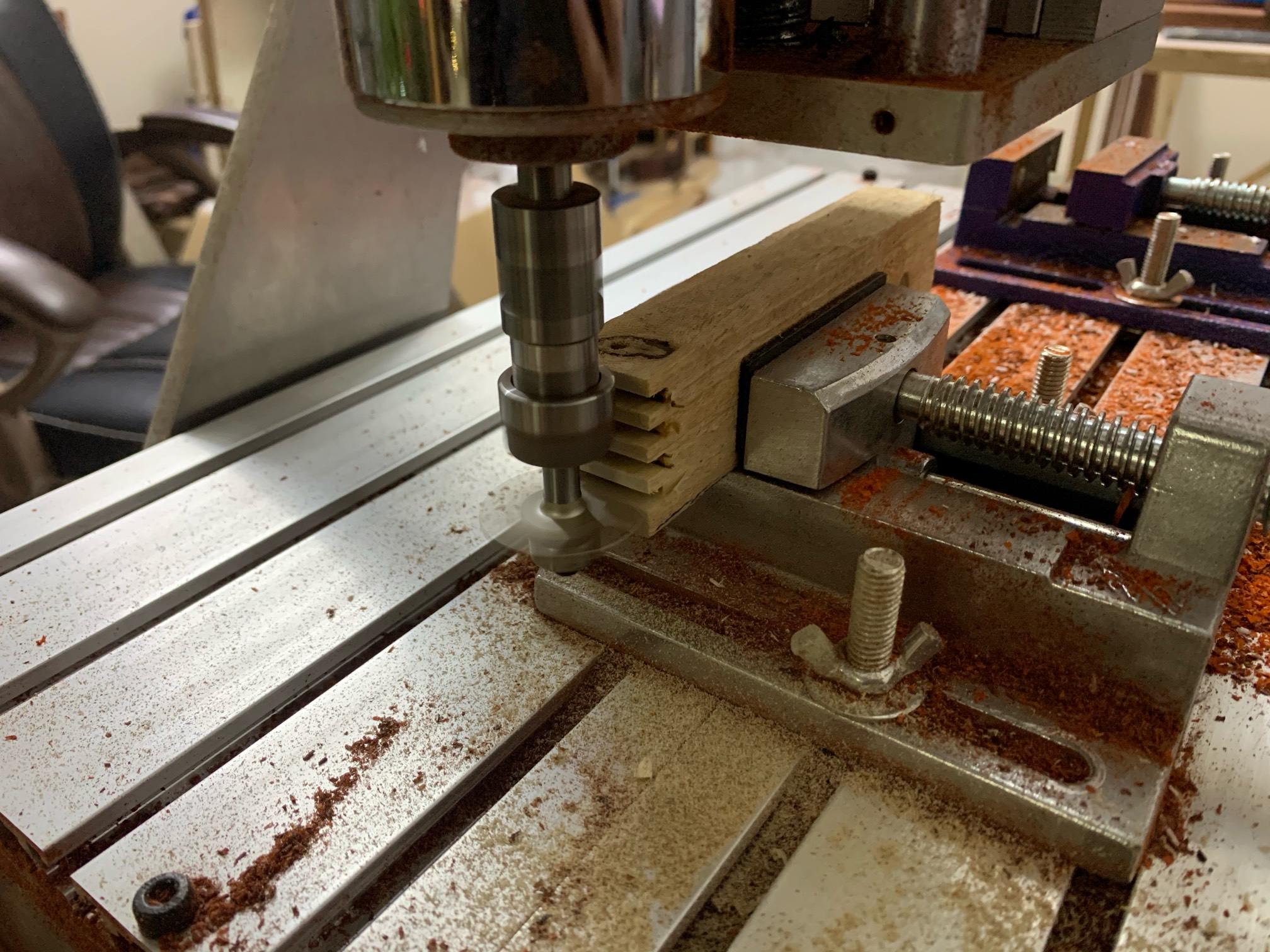

用的T型刀，手动控制的，一下子想不到怎么做刀路图

来自苹果APP客户端

diang33 · 发表于 2020-12-8 04:22:27

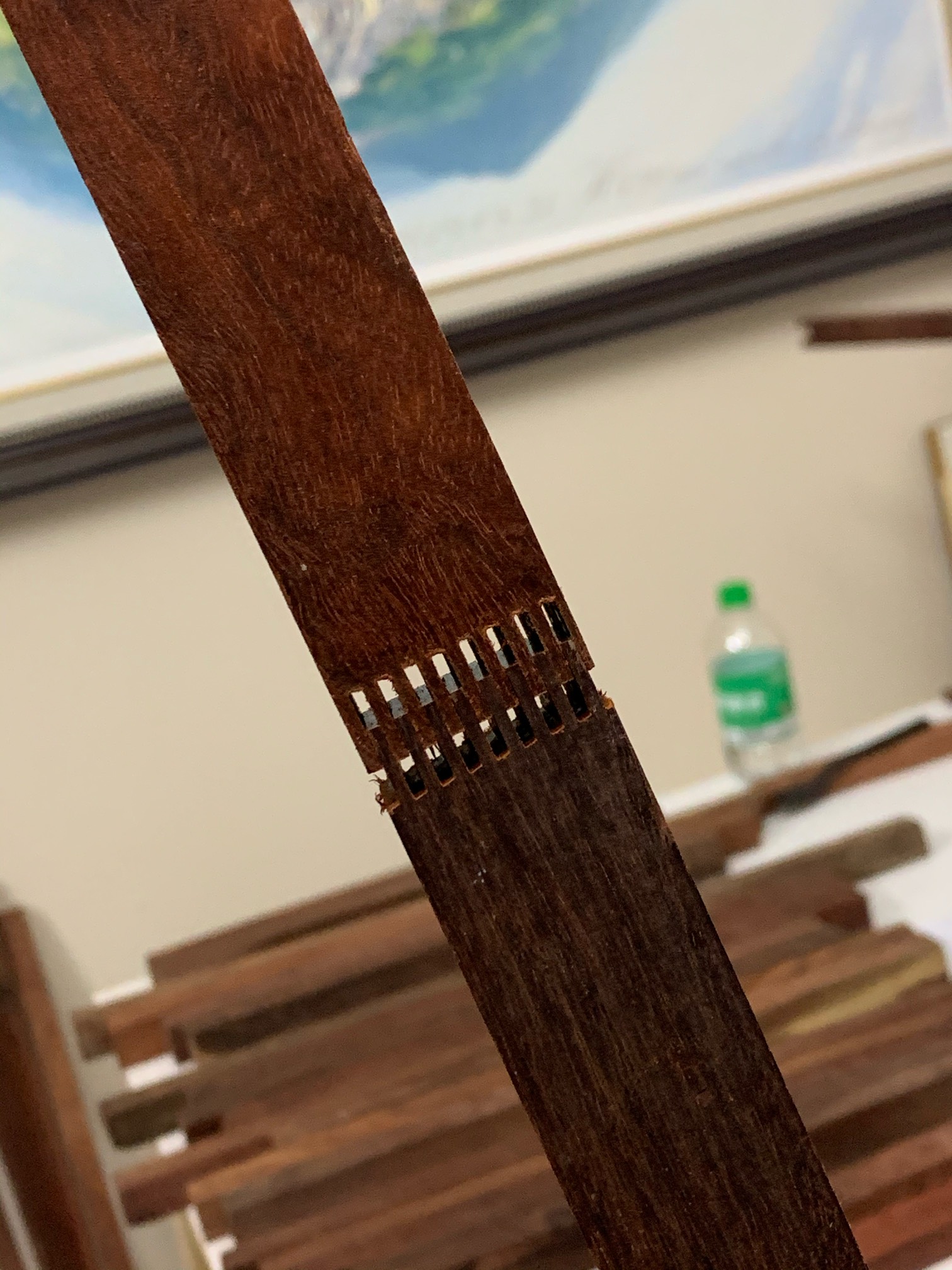

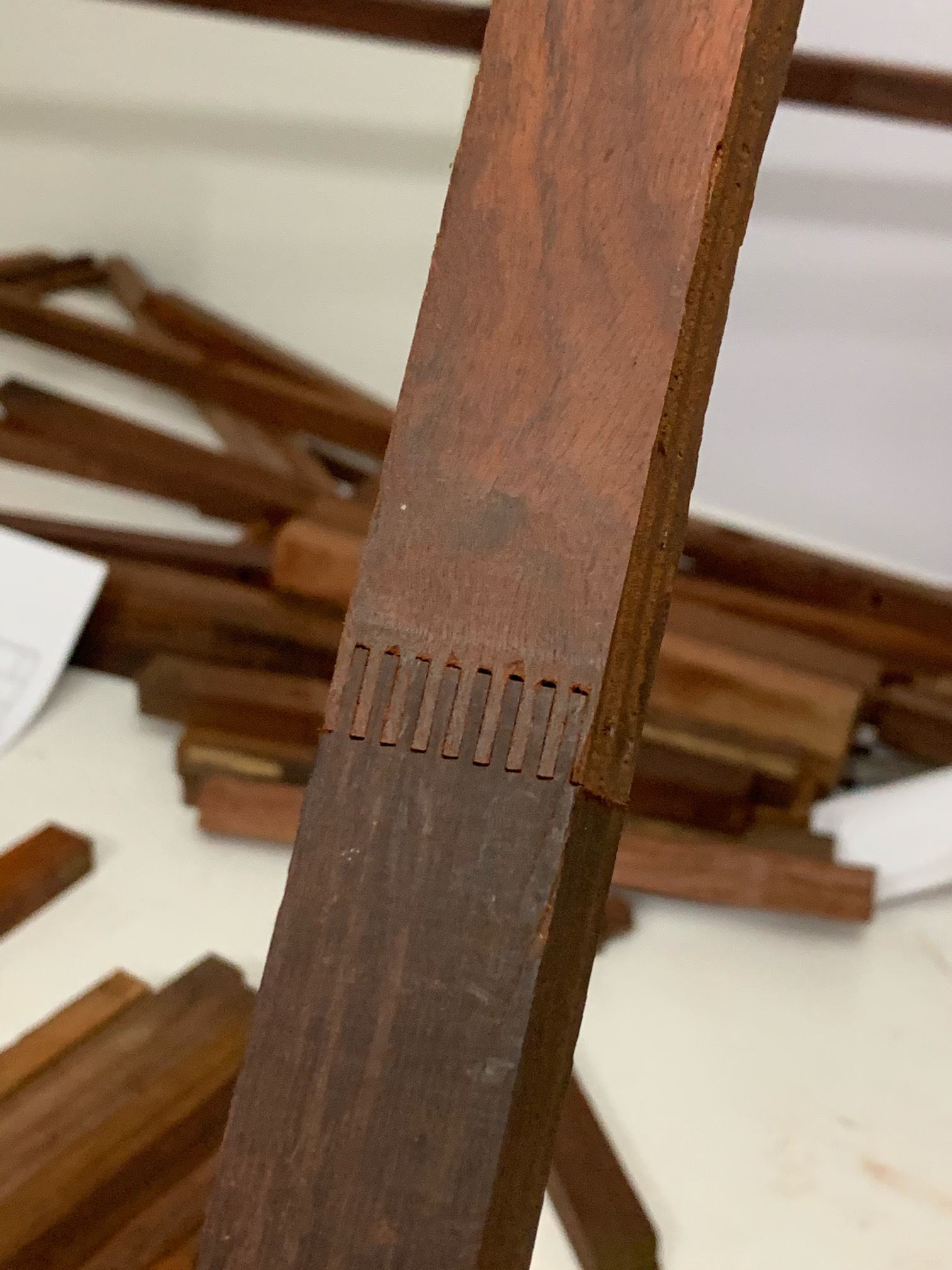

这样应该没问题了吧

来自苹果APP客户端

lenz · 发表于 2020-12-11 10:30:51

圆榫没问题，怕承重力不够就侧面钻洞打个销子。古代一切用凿子所以加工不出圆形，你cnc其实无所谓了，当然圆形的话，问题是吃胶能力要比直线弱非常多。指接榫最大的好处是吃胶面特别多，老外做过暴力测试，极端情况下上胶的指接榫比上胶燕尾榫更结实

来自安卓APP客户端

diang33 · 发表于 2020-12-12 00:38:44

lenz 发表于 2020-12-11 10:306 k, g3 _4 T/ T* p! V6 ?6 q$ e
圆榫没问题，怕承重力不够就侧面钻洞打个销子。古代一切用凿子所以加工不出圆形，你cnc其实无所谓了，当然圆形的话，问题是吃胶能力要比直线弱非常多。指接榫最大的好处是吃胶面特别多，老外做过暴力测试，极端情况下上胶的指接榫比上胶燕尾榫更结实

很专业的分析

已经改用指接了

来自苹果APP客户端
