四轴加工刀路

秋收冬藏

nini21800 发表于 2020-11-8 17:14
  V  b* M6 k! r1 A1 M虽然软件里设置的是F6000（精雕里6.0）是指机器的速度能到达的最大值，如果机器的最大运行速度只有200， ...

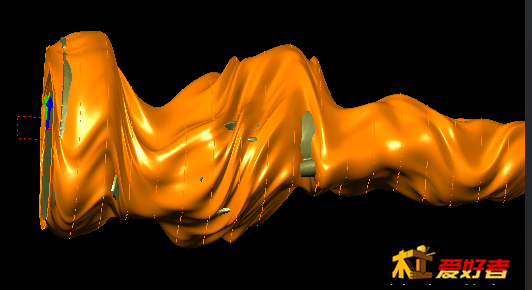

感觉跟导动面包不严有关系，可几个参数怎么改都包不严

秋收冬藏

秋收冬藏 发表于 2020-11-9 15:45
感觉跟导动面包不严有关系，可几个参数怎么改都包不严

7 Q5 M  s0 p( @$ b3 n是必须先补搂空面再做导动面吗

nini21800

秋收冬藏 发表于 2020-11-9 15:24

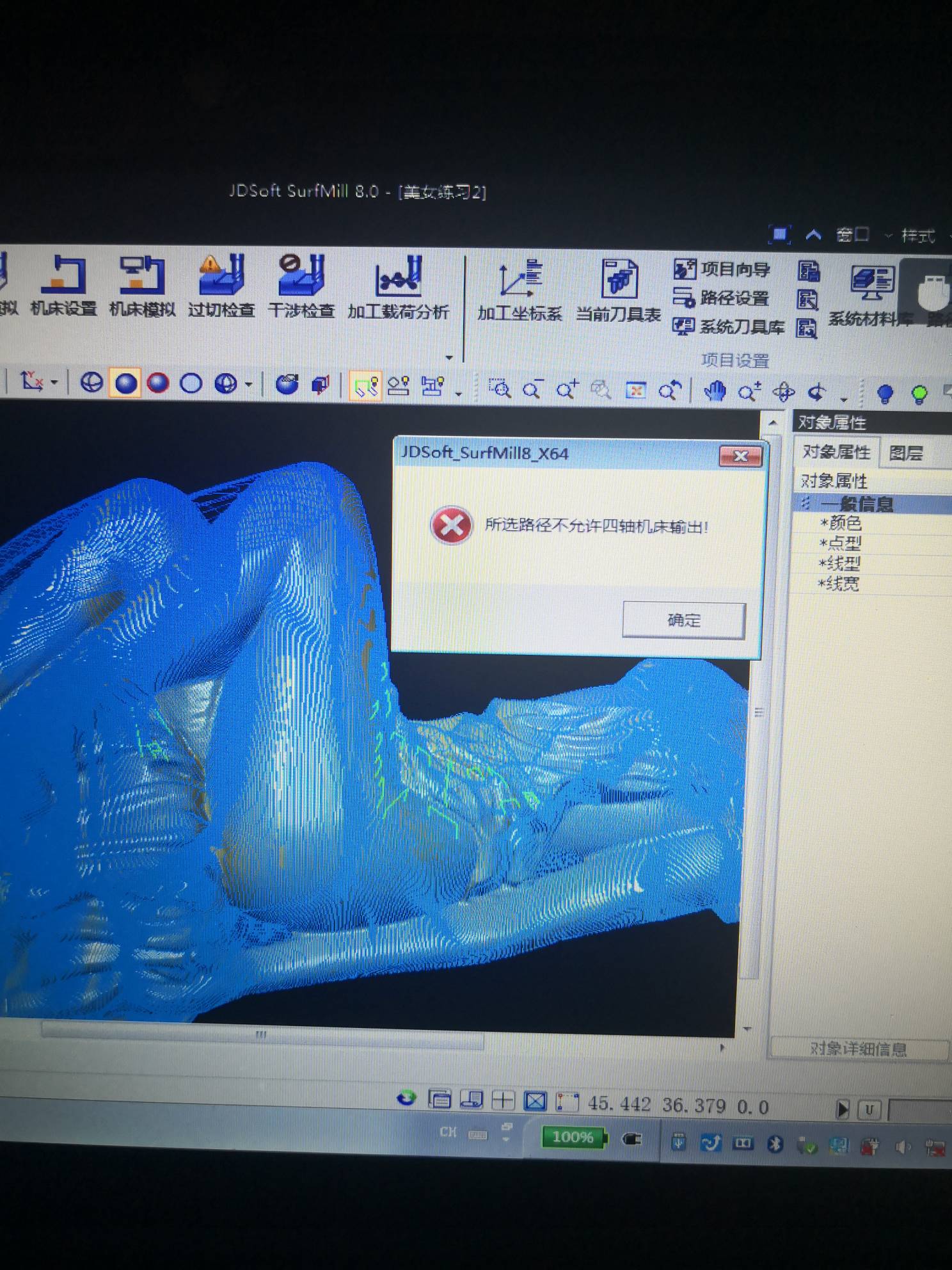

刀具路径不是在导动面上的，是在模型上面的（隐藏导动面就可以看到了）。你的导动面也不正常扭曲的厉害，弄圆滑些。你这个路径也不是四轴的路径（可能你想做四轴路径，但里面有五轴的路径在里面，四轴是不能输出的，我有四联动的帖子，你找找看）

nini21800

秋收冬藏 发表于 2020-11-9 15:45
感觉跟导动面包不严有关系，可几个参数怎么改都包不严

单向蒙面曲线起点不在同一直线上很容易出曲面扭曲，用双向蒙面。（你这导动面太扭曲了，导动面有一些没包住模型是没什么关系的）
- ?/ b) Y  _- h

秋收冬藏

nini21800 发表于 2020-11-9 17:19
* |' j! X, B4 {+ M8 F, b' w- K刀具路径不是在导动面上的，是在模型上面的（隐藏导动面就可以看到了）。你的导动面也不正常扭曲的厉害， ...

是扭曲，但为什么扭曲找不到原因，是按网格曲面等距交线一步步做的，导动面隐藏后加工曲面上也没有路径
$ m( U( |1 \5 Q) k1 k

秋收冬藏

nini21800 发表于 2020-11-9 17:22
单向蒙面曲线起点不在同一直线上很容易出曲面扭曲，用双向蒙面。（你这导动面太扭曲了，导动面有一些没包 ...

. ]$ [4 d, ~- G0 D$ `/ Z' l没用单双向蒙面，按您的教程直接勾选下面的蒙面选项
& o# Q3 l- {' S/ p# d

秋收冬藏

nini21800 发表于 2020-11-09 17:22
单向蒙面曲线起点不在同一直线上很容易出曲面扭曲，用双向蒙面。（你这导动面太扭曲了，导动面有一些没包住模型是没什么关系的）

9 ]7 k, [, u: U生成的一组等距交线，起点会有上有下吗

秋收冬藏

nini21800 发表于 2020-11-09 17:19
" n9 p" C* A$ }% w刀具路径不是在导动面上的，是在模型上面的（隐藏导动面就可以看到了）。你的导动面也不正常扭曲的厉害，弄圆滑些。你这个路径也不是四轴的路径（可能你想做四轴路径，但里面有五轴的路径在里面，四轴是不能输出的，我有四联动的帖子，你找找看）

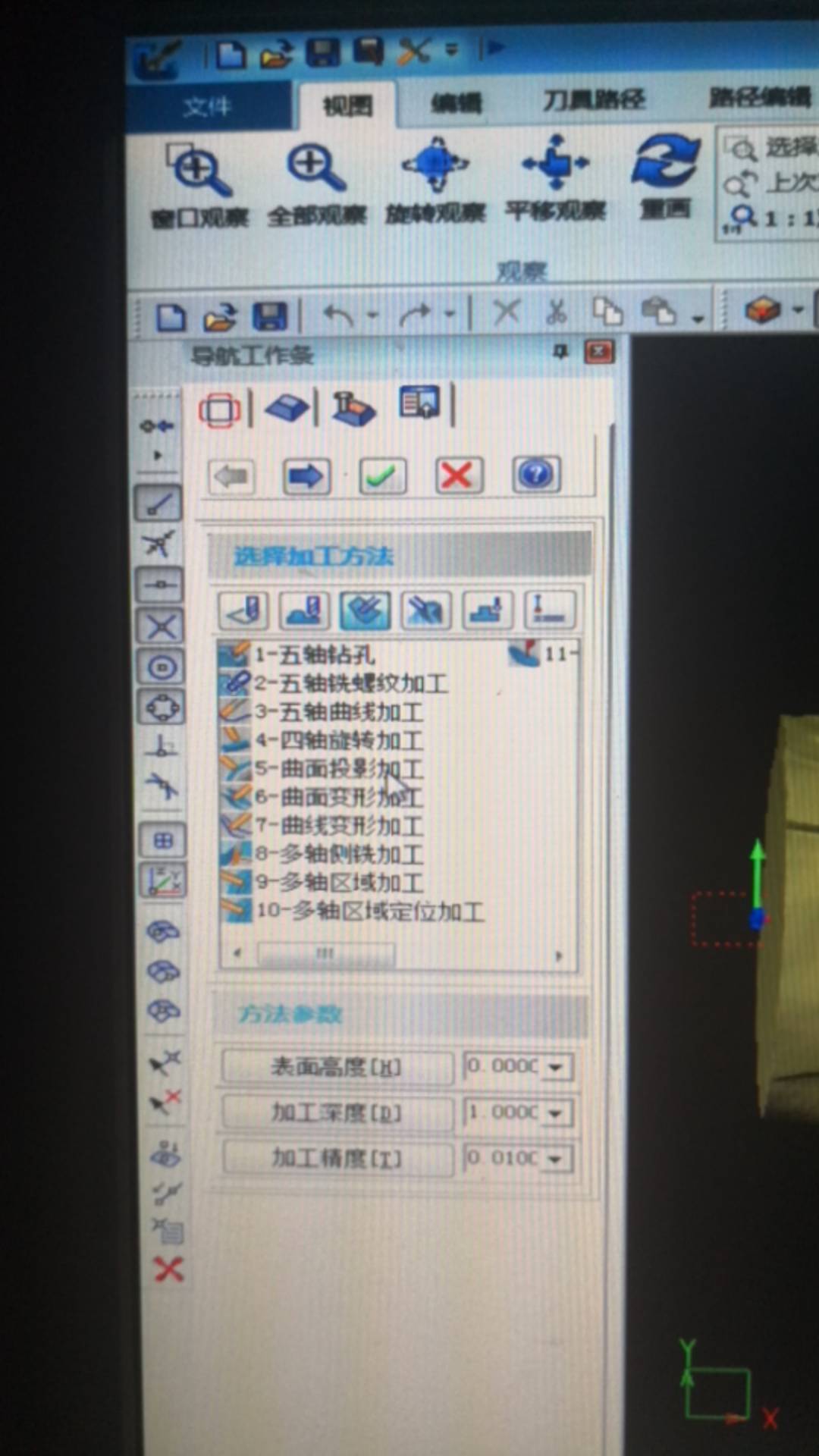

路径计算用的第五项，曲面投影加工，用这个是错的吗，请给予指正，万分感谢

nini21800

秋收冬藏 发表于 2020-11-9 17:56
路径计算用的第五项，曲面投影加工，用这个是错的吗，请给予指正，万分感谢

+ R+ O) k2 O) `# U7 S是用投影，不过导动面得做圆滑。不能有扭曲。

秋收冬藏

nini21800 发表于 2020-11-09 21:01
( G5 r. z" F- m是用投影，不过导动面得做圆滑。不能有扭曲。

被您言中了，一个问题接着一个问题，就一个曲面投影加工呀，怎么才算四轴刀路呢
4 C! Z; y, `! [+ c4 N2 D" l

炫目徽章

秋收冬藏 发表于 2020-11-08 12:07
1 p: E: y% P' e精雕8.0可以使用第三方后处理吗，没接触过，也不懂，能给提供一个吗

) W/ D3 W. b% |$ p; V8 Hnc后处理，或者自定义后处理

nini21800

秋收冬藏 发表于 2020-11-10 00:02
被您言中了，一个问题接着一个问题，就一个曲面投影加工呀，怎么才算四轴刀路呢

刀轴角度必需为90度。

秋收冬藏

nini21800 发表于 2020-11-10 07:52
; R/ w$ e, S) l% y3 u& x5 h5 a刀轴角度必需为90度。

试了各个刀轴方向，都不行刀轴方向都试了，不是三轴的就是五轴的，
