一起研究下工装如何？看看你能不能做出来！

宏达雕刻 · 发表于 2020-10-28 23:49:40

muxin 发表于 2020-10-28 22:55
K4 B! {4 ?) K7 t7 a5 r: G需求量大的话，直接找加工厂做模具压铸成型。速度快，精度高。单件价格易于降低。

样件，最近总是接这种无厘头的烂货！价格压的贼低！今年全是散件

宏达雕刻 · 发表于 2020-10-29 00:10:52

虹源文具发表于 2020-10-28 22:58* q5 ?, Q5 t( J; J7 s- W
还是先夹着z轴方向的柄，
1 Y7 y1 L. ~: C. `5 B# H2 C以z轴两面翻转把毛坯粗铣出来，+ H3 u, r4 @3 f5 t% d( j7 f
这样才能每次工装一面的时候找到校准工装精度的依靠。; I7 I2 h) \. |5 i5 X
因为你有个45度斜面，% ~1 t7 m+ i/ x& C' M- u( n
而斜面有螺丝沉孔，; X4 }0 q' a* J; I+ b* {, H8 P
是肯定没法2次工装就能铣好所有的。- f, M3 G; D1 D q. w7 v7 \
所以要先铣出个大概毛坯才能找到校准工装精度的依靠。

1为什么不把z轴留着最后干？2加工三件，是否有留余量的必要3做成毛坯和做一个辅助工装我也倾向于做成毛坯因为用相对来说的时间少4重复定位还要考虑垂直度，因为给了技术要求

，5沉孔，沉孔上的圆弧面，和侧壁孔这三个位置度保持公差范围其他的尺寸我可以跟他们协商一下放宽工差到±0.1基本这就是这个情况了！谢谢兄弟的分析

来自安卓APP客户端

湖湖 · 发表于 2020-10-29 01:33:39

随风666 发表于 2020-10-28 21:50
6 O, G3 r+ Z) B9 F6 W5 u0.05的公差，不是非常专业的机器，普通玩家的四轴五轴，想都别想了

正负0.05 其实就是0.1 以内只要工业级的机器这个精度很容易.

湖湖 · 发表于 2020-10-29 01:35:30

铝合金的你与其加工不如用精密铸造. 无线电上的玩意精度要求不高强度更不用多好.

冲压也行 . CNC 加工其实是成本最高的。

宏达雕刻 · 发表于 2020-10-29 08:01:44

湖湖发表于 2020-10-29 01:35
8 N: L S: K2 `' X% S2 |铝合金的你与其加工不如用精密铸造. 无线电上的玩意  精度要求不高  强度更不用多好.4 d9 i J3 x2 I9 d( |0 s
, K% J7 i9 T4 E
冲压也行 . CNC 加工其实是成本最高的。

就三个样品！开模具还不赔死，而且他还没定型，这不是民品，图纸达不到要求不行，他们的QC太严格，而且这个要拿去做阳极氧化，外表皮不能是氧化层

来自安卓APP客户端

ts冬子 · 发表于 2020-10-29 08:24:39

3d打印比较方便，需要的话帮你打俩

现在有金属的打印技术了，不过还没有普及，淘宝和咸鱼有，既然是样品转变下思路，cnc这个东西不划算

宏达雕刻 · 发表于 2020-10-29 08:32:31

ts冬子发表于 2020-10-29 08:24
, x; h+ K+ N9 x" \! w, Z3d打印比较方便，需要的话帮你打俩
/ v& B* X6 U8 \现在有金属的打印技术了，不过还没有普及，淘宝和咸鱼有，既然是样品转变下思路，cnc这个东西不划算

你能打印铝合金的？

来自安卓APP客户端

lhfbaby · 发表于 2020-10-29 08:33:14

工装？你没说毛坯是啥样的，要是从铝块开始加工，就没啥工装之说了

来自安卓APP客户端

宏达雕刻 · 发表于 2020-10-29 08:36:07

lhfbaby 发表于 2020-10-29 08:33; h. P* L! l! r% f
工装？你没说毛坯是啥样的，要是从铝块开始加工，就没啥工装之说了

就是铝块

来自安卓APP客户端

宏达雕刻 · 发表于 2020-10-29 08:41:09

muxin 发表于 2020-10-28 22:55
) M. w3 o5 E0 p- P9 \1 j需求量大的话，直接找加工厂做模具压铸成型。速度快，精度高。单件价格易于降低。

压铸的表面阳化层是啥样的

来自安卓APP客户端

菩提轩 · 发表于 2020-10-29 08:45:30

用PD分面雕刻

lzqwq · 发表于 2020-10-29 08:45:58

本帖最后由 lzqwq 于 2020-10-29 08:56 编辑

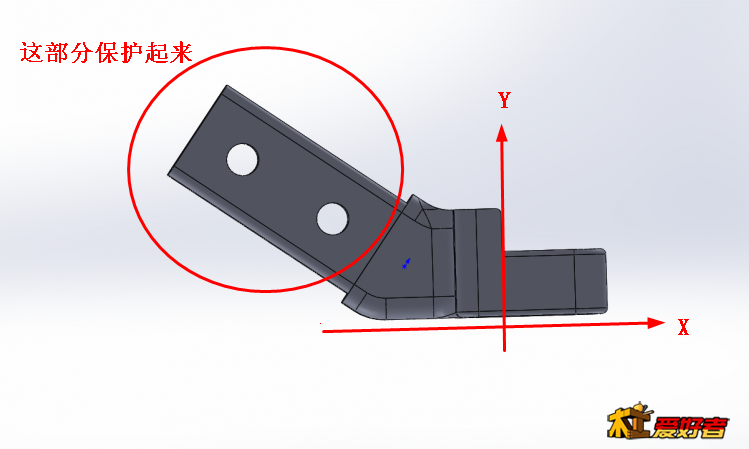

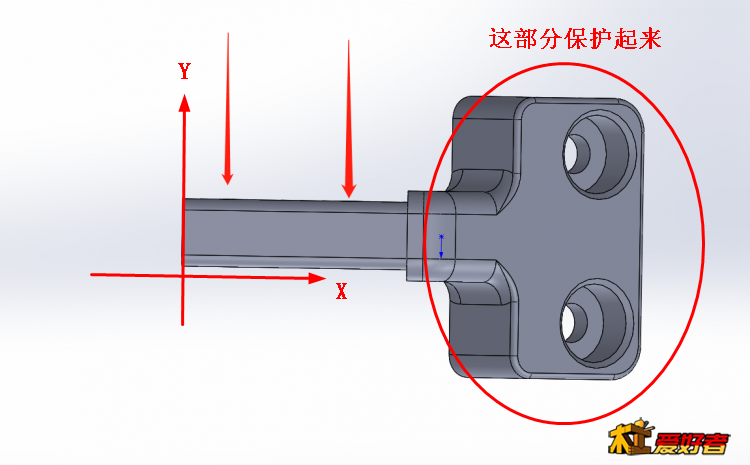

凑个热闹，说错勿怪，因为有两个方向有孔，所以这两个方向一定要垂直向上平行于Z轴，借用一下图片，本着这个思路建两个坐标系，并且都翻面加工，所以重要的是要先有一个角度模板，仅供参考（画的有点不对，Y的方向应为Z的方向，画的不对意思就是这个意思）

ts冬子 · 发表于 2020-10-29 08:48:39

宏达雕刻发表于 2020-10-29 08:32/ e$ u* y1 W8 J7 M2 a# @: Q9 R
你能打印铝合金的？

普通的pla

宏达雕刻 · 发表于 2020-10-29 08:55:05

lzqwq 发表于 2020-10-29 08:45
& S0 t; I+ g7 j7 A+ J+ X' A, C本帖最后由 lzqwq 于 2020-10-29 08:47 编辑
% n( A0 j' v1 A5 T* a2 T0 S6 s
8 ?5 n& [) J# J+ j1 J% K7 L( m凑个热闹，说错勿怪，因为有两个方向有孔，所以这两个方向一定要垂直于Z轴，借用一下图片，本着这个思路建两个坐标系，并且都翻面加工，所以重要的是要先有一个角度模板，仅供参考（画的有点不对，Y的方向应为Z的方向）

嗯嗯，这也是一个中肯的办法！

角度模板是要有一个

来自安卓APP客户端

宏达雕刻 · 发表于 2020-10-29 08:56:04

ts冬子发表于 2020-10-29 08:488 q4 p" u4 \% O6 `' y0 _; b
普通的pla

那个不行啊大哥，我拿去人家会扔我脸上的
