【新手向】年轻人的第一块真空工作台～

mr1on · 发表于 2020-11-3 14:25:50

牛批啊

来自安卓APP客户端

达来工坊 · 发表于 2020-11-4 09:06:54

这技术我水平不行

来自安卓APP客户端

心灵De另一半 · 发表于 2020-11-20 16:06:40

真空吸附台在位加工视频

来自安卓APP客户端

心灵De另一半 · 发表于 2020-11-24 19:47:08

真空台是真的效率，往上一放就能开干

来自安卓APP客户端

caff · 发表于 2020-11-24 21:47:38

心灵De另一半发表于 2020-11-20 16:06
' B8 b. b5 }% f1 N. R& Q; |) @1 o真空吸附台在位加工视频

我看到工件下边还是加上了一层胶垫，是吧，固定效果好吗。这个做的真棒。工作的时候，真空泵是一直工作还是间歇工作的。

心灵De另一半 · 发表于 2020-11-25 09:41:29

caff 发表于 2020-11-24 21:47
6 ]: B- [9 c% h% e7 |! X; {我看到工件下边还是加上了一层胶垫，是吧，固定效果好吗。这个做的真棒。工作的时候，真空泵是一直工作还 ...

中间是密封胶垫，-50左右固定的很牢。真空泵跟真空台中间串个气罐，搞一套控制器，设定压力值到了泵就停了，当然对于小泵小气罐就是常开的，要搞个收集、通风排气，不然会到处是油。

caff · 发表于 2020-11-25 14:50:04

心灵De另一半发表于 2020-11-25 09:41
3 N$ b0 | ?. \% S中间是密封胶垫，-50左右固定的很牢。真空泵跟真空台中间串个气罐，搞一套控制器，设定压力值到了泵就停 ...

谢谢您的回复，受教了，感觉有这个真是方便了。

dragontiger · 发表于 2020-12-15 23:45:36

心灵De另一半发表于 2020-11-1 15:23' J7 b& Y/ ?2 p0 f% l* O6 ]
测试，

兄弟，请教一下那个垫片用普通的厚一点的薄膜吗？
另外假如你要吸一块100mmX10mm的铝板，那么就在那个
区域把薄膜戳穿通孔，让那个真空透过薄膜的孔吸住工件对吗？

其它真空的区域就保留薄膜密封？

心灵De另一半 · 发表于 2020-12-16 08:51:39

dragontiger 发表于 2020-12-15 23:456 p3 i2 g7 h6 {' L1 Y H5 ?$ X
兄弟，请教一下那个垫片用普通的厚一点的薄膜吗？) x# m$ n) X1 ?0 ^+ f _& ^
另外假如你要吸一块100mmX10mm的铝板，那么就在那个
* e4 ~& y5 B/ b+ j) M1 D3 h0 L8 E ...

密封用的0.5mm硅胶垫片，吸附原理跟你描述的差不多，但是你这个100mm*10mm怕是吸不住……需要计算一下零件吸附力再去往上放。

dragontiger · 发表于 2020-12-16 10:33:02

本帖最后由 dragontiger 于 2020-12-16 10:35 编辑

心灵De另一半发表于 2020-12-16 08:51
! t. s+ R" ?: \3 C7 z. K密封用的0.5mm硅胶垫片，吸附原理跟你描述的差不多，但是你这个100mm*10mm怕是吸不住……需要计算一下零 ...

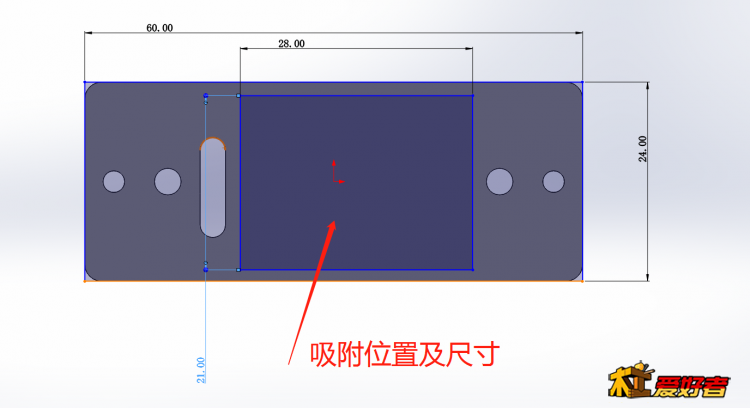

我现在要做个4mm厚的铝批量工件，60x24mm。可吸面积28*21mm，这个是专用的吸盘，根据工件来做的。
我考虑用1mm钻孔来吸真空，你那0.3mm我估计做不到（转速不够）。
再买台550W的抽真空机，不知道这个吸力够不够呢？

心灵De另一半 · 发表于 2020-12-16 10:47:24

dragontiger 发表于 2020-12-16 10:33
) |1 f. d4 Z1 Q( Y4 o本帖最后由 dragontiger 于 2020-12-16 10:35 编辑 % \- O$ C2 N" g0 g) N( Q9 _3 ^
$ }/ k5 M* F O. A3 S8 v" I

_! b" N, E) h# U8 ^9 X# Z! o+ T我现在要做个4mm厚的铝批量工件，60x24mm。可吸面积28*21mm，这个是专用的吸盘，根据工件来做的。* c# ]; U6 u F6 C8 F
我考虑用1mm钻孔来吸真空，你那0.3mm我估计做不到（转速不够）。
- h- f+ o! @* H. @( P! a再买台550W的抽真空机，不知道这个吸力够不够呢？

你这面积太小了，我这种的吸盘吸不住。

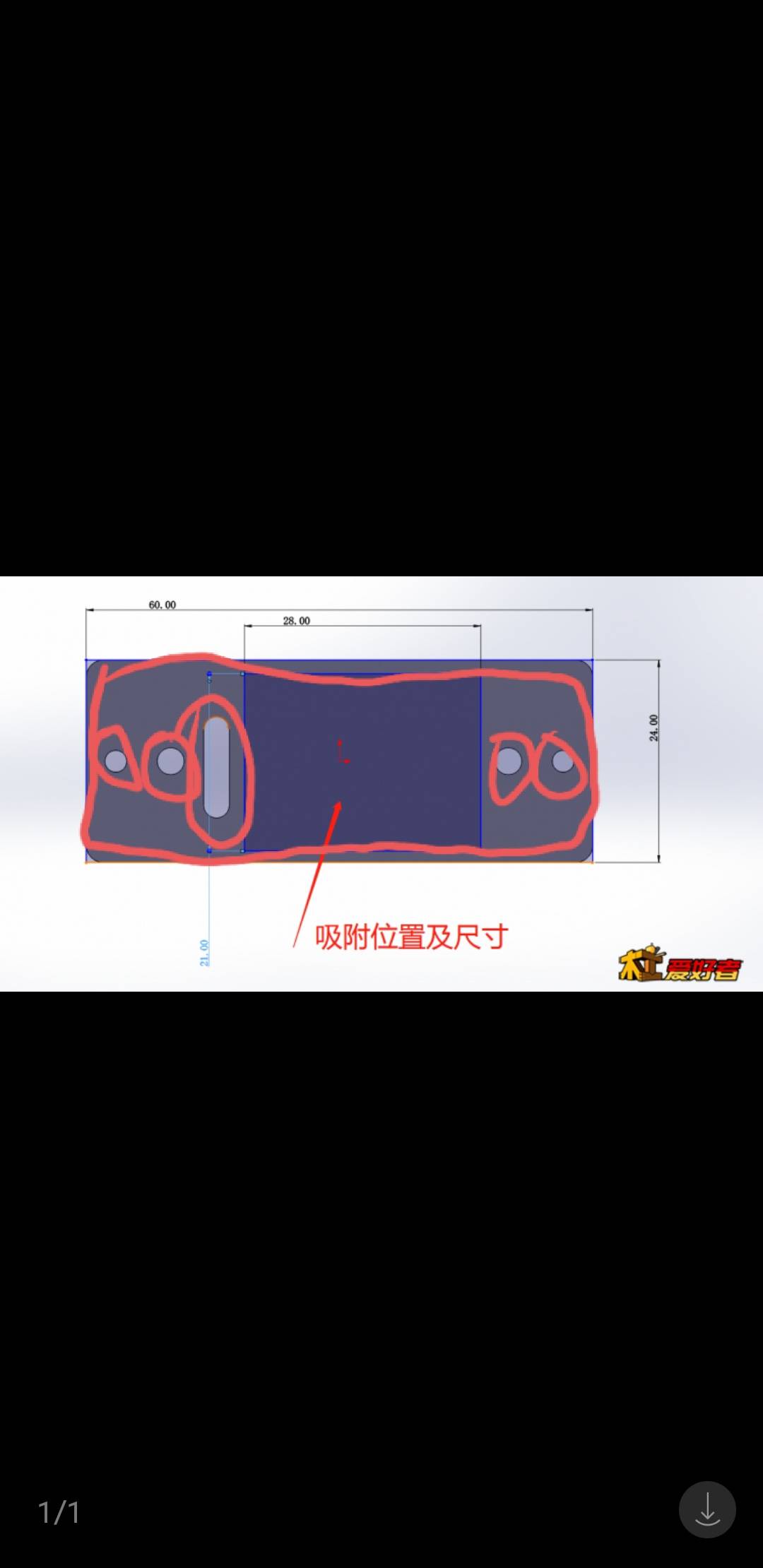

最好的方法是做一块定制的保压真空工装，就是那种把零件轮廓挖1mm左右（固定零件不让位移），把需要加工透的地方单独加密封圈（红圈的地方加密封圈）增大吸附面积。

来自安卓APP客户端

dragontiger · 发表于 2020-12-16 14:11:26

本帖最后由 dragontiger 于 2020-12-16 14:16 编辑

心灵De另一半发表于 2020-12-16 10:478 f" R9 P2 S6 N* n0 }( p# b) `. H
你这面积太小了，我这种的吸盘吸不住。
. I( @8 E* g5 U$ E
) Z% ^# b8 B$ T4 o# Q最好的方法是做一块定制的保压真空工装，就是那种把零件轮廓挖1m ...

挖深1mm应该行不通，我是一个大板一次做40个的。
先试试呗，实践出真知

不过你这个用硅胶垫的密封方式确实给到我启发。
谢谢！
