求助变频器接线方式

uvwxay

刃飞霜 发表于 2020-10-19 17:11
RST接三相380ⅴ，UVW接三相电机。
你这个应该是设置过的，因为外控端子有接线，如果接电机可能不能直接使用，需要重新设置一下启动指令。

2 W& d4 |9 P6 K7 D) |# u谢谢

mjzz123

L和N是220V的接入线，UVW是接电机线，

@炬光塑料包装~

直接私聊我。 台达变频器用了好几个了。

可达鸭

你这个变频器输入是三相220输出也是三相220 首先供电制式要是3相电 电机也要是三相电机 都满足了才行

cjseng

L1、L2接220V电，将变频器最大频率改成400Hz，UVW接主轴电机，如果电机方向反了，任意调换UVW两根线

湖湖

* r& e+ t9 r+ d4 K- b# X# H* S$ Q% I

可达鸭 发表于 2020-10-23 21:15
你这个变频器输入是三相220输出也是三相220 首先供电制式要是3相电 电机也要是三相电机 都满足了才行

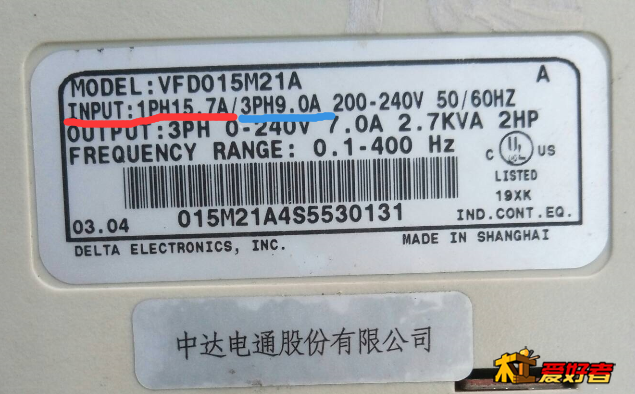

3 \" I) d3 M+ f8 o- Y4 n不是 他这个是 单相  三相电通用的. 可以接 220V 家用电  也可以接  220V 三相电  输入.



红色部分 是单相电  需要15.7A
* o5 s" g0 S. F
蓝色部分 是三相电  需要9A

输出 三相220V  7A  1.54 KW

1 c+ ]! Q# D& R3 k# d1 i
4 p/ v# m  q" U变频器来说 一般 800W 以下 基本都是单相电的. 2.2kw  以上开始 三相电占主要  . 1.5KW 是个 中间产品. 往往 支持 三相也支持单相 . 所以市面上的雕刻机 多数都是 1.5KW

9 H$ ], Z( U! V( G) n7 e: ^

懒懒的憨憨

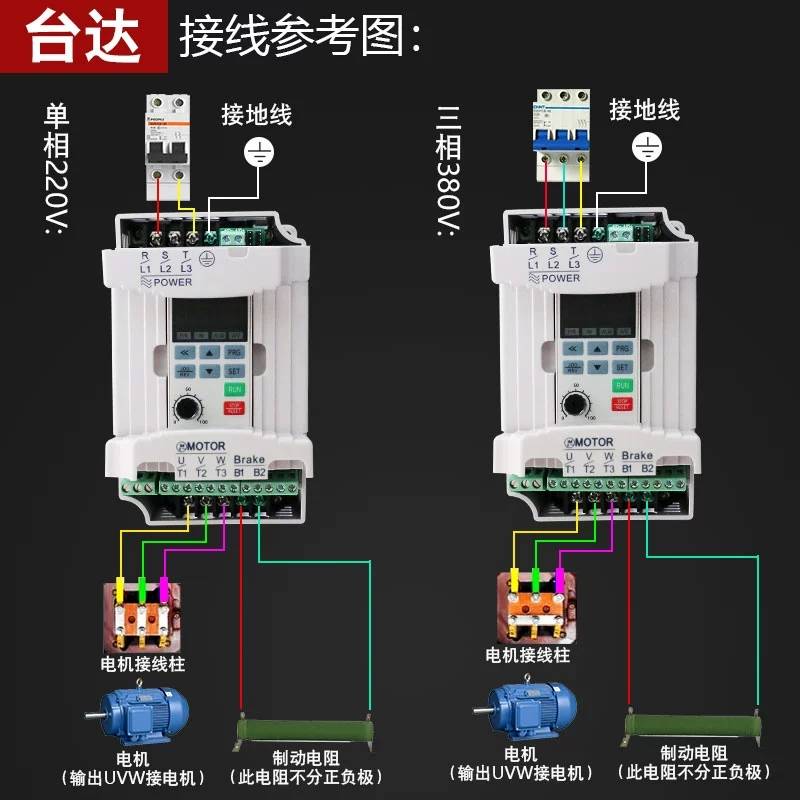

这是接线图
% d3 J& J, I" a1 n) F: n1 ?3 J& a  k$ D) C

懒懒的憨憨

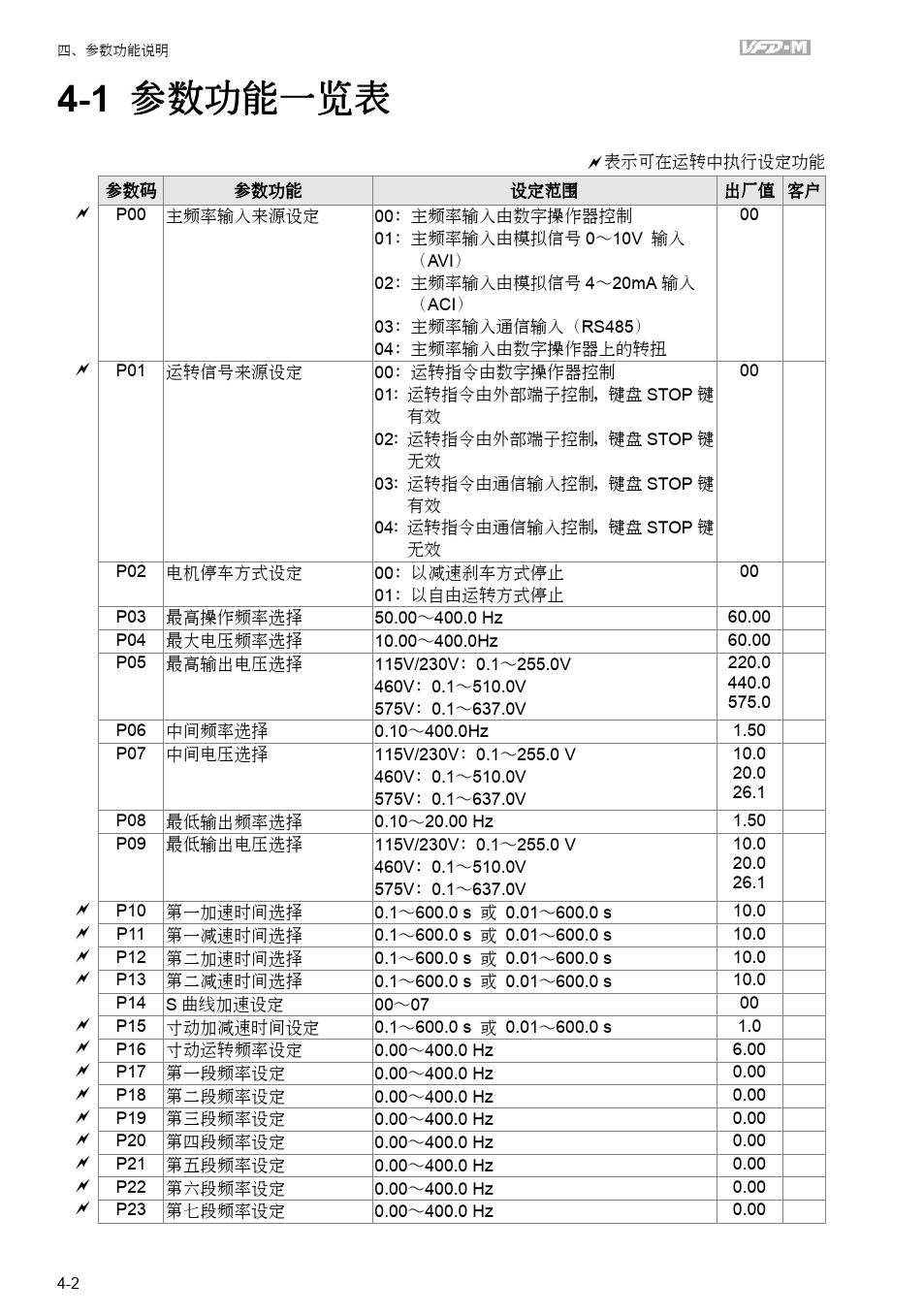

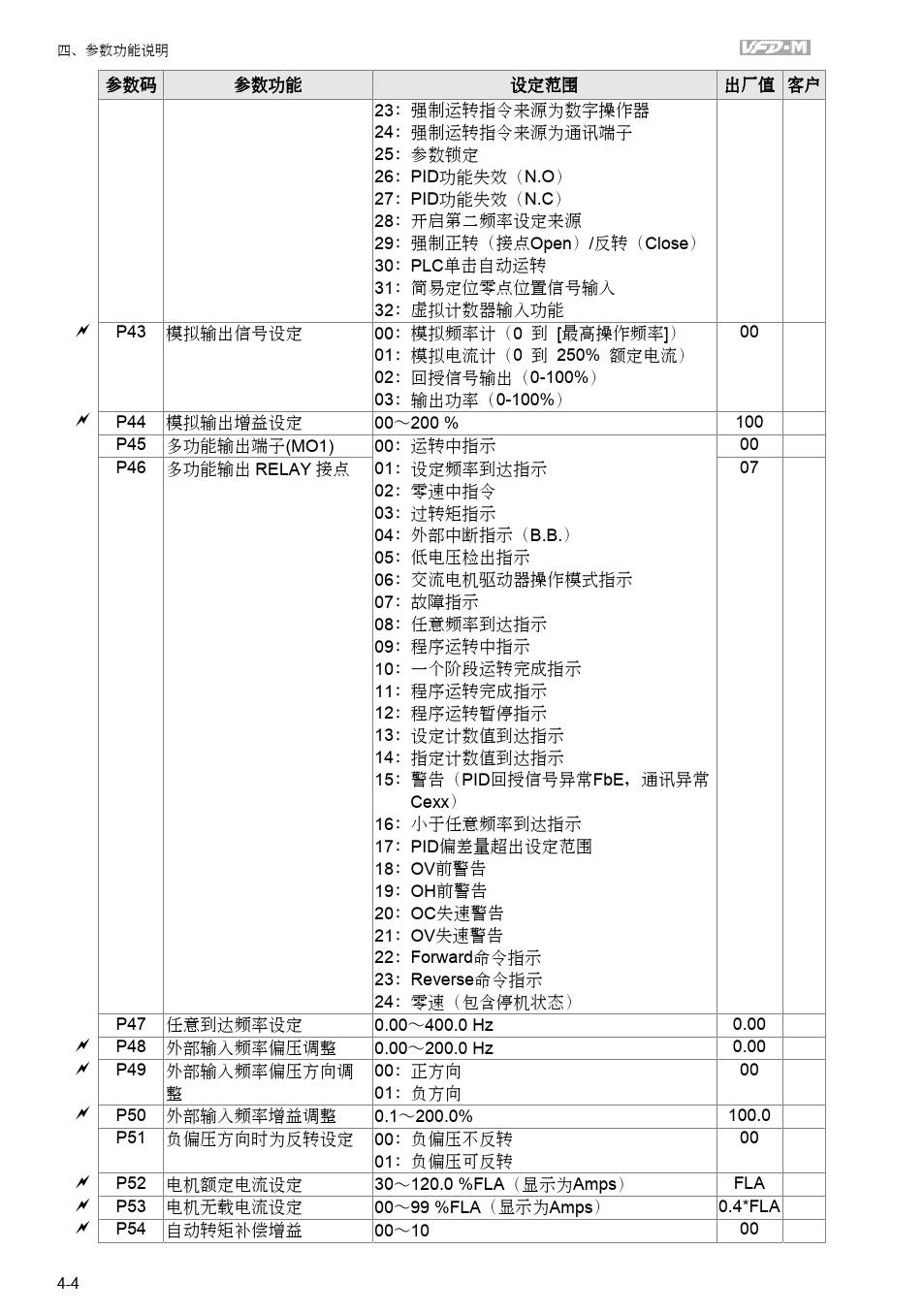

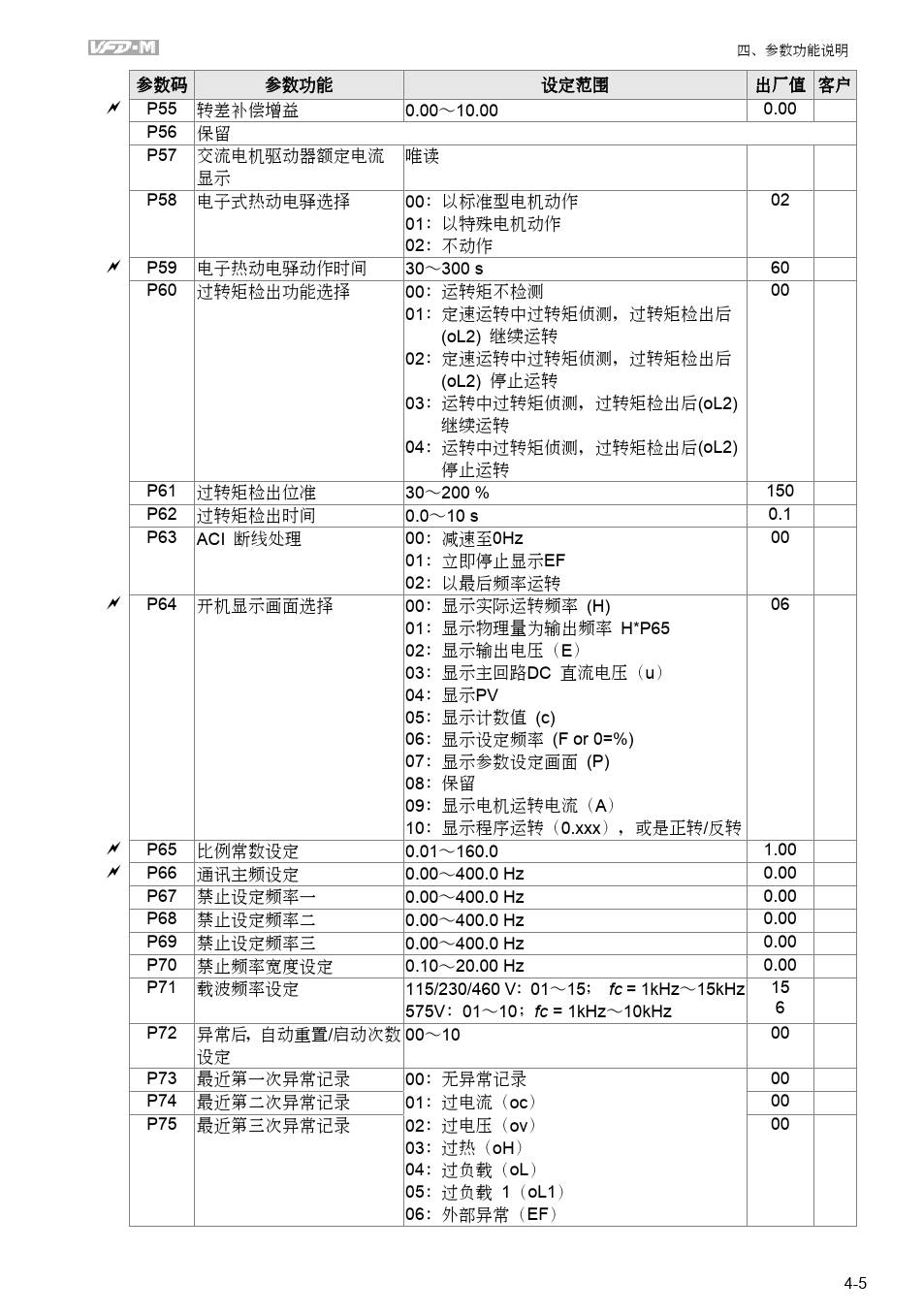

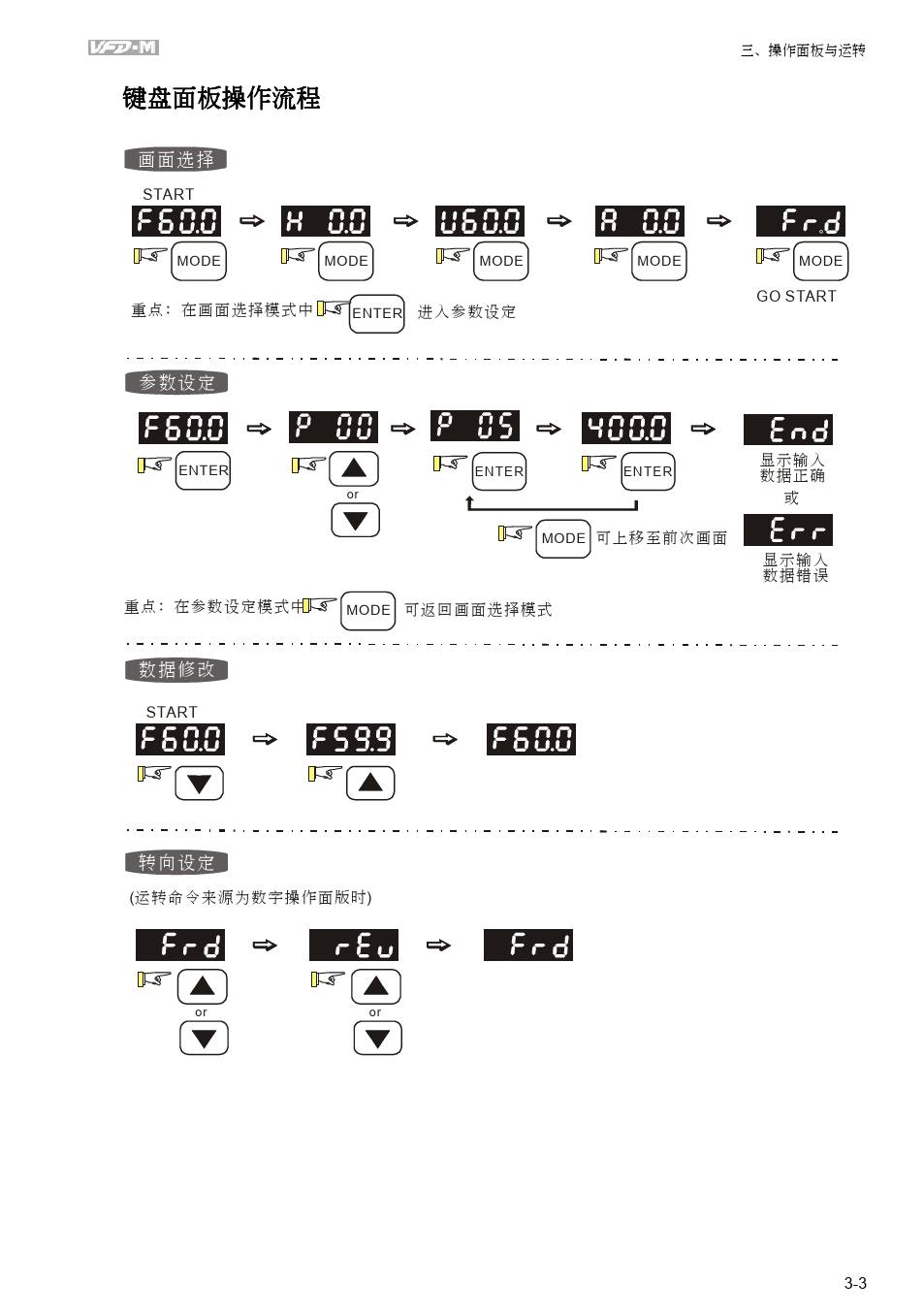

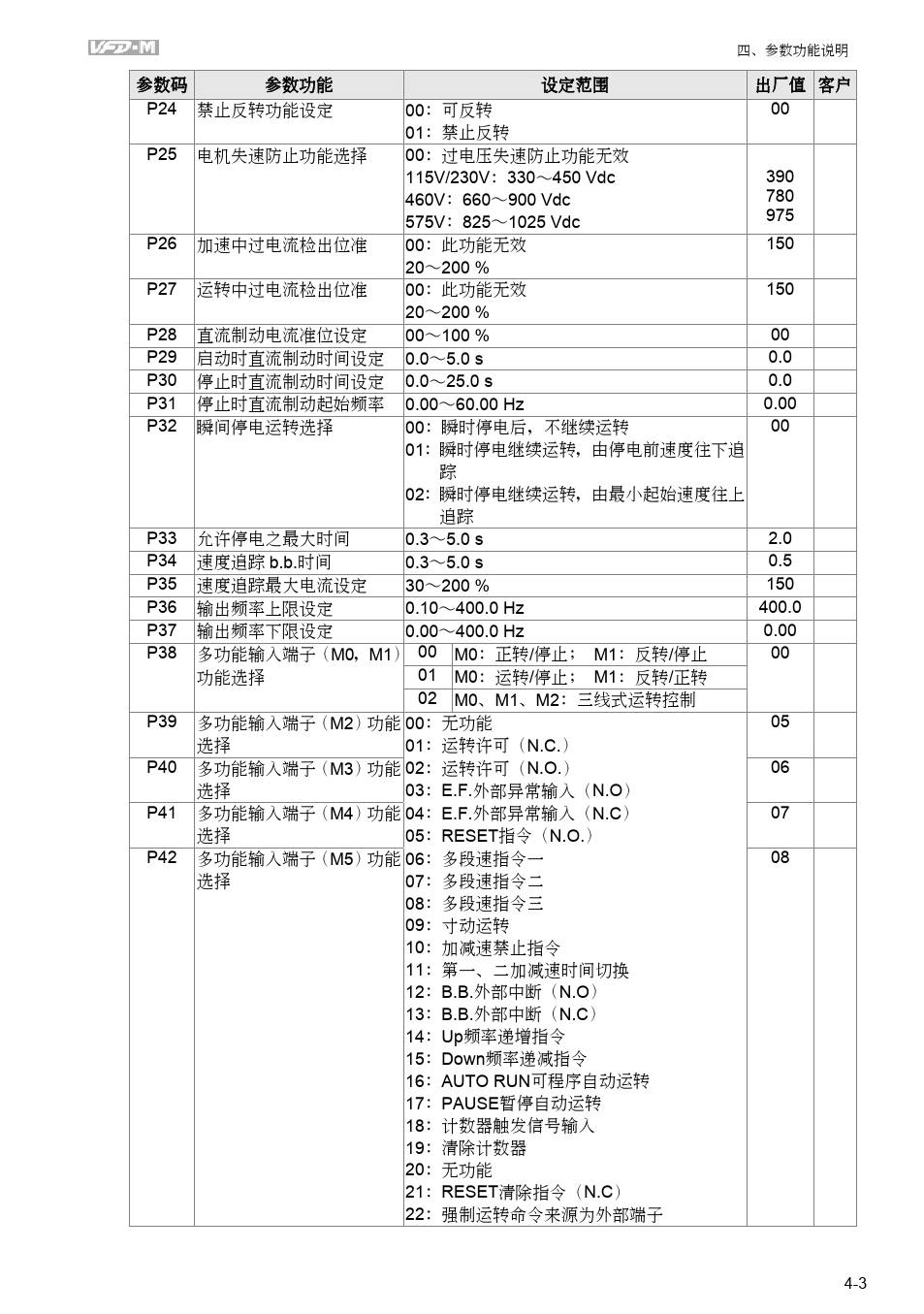

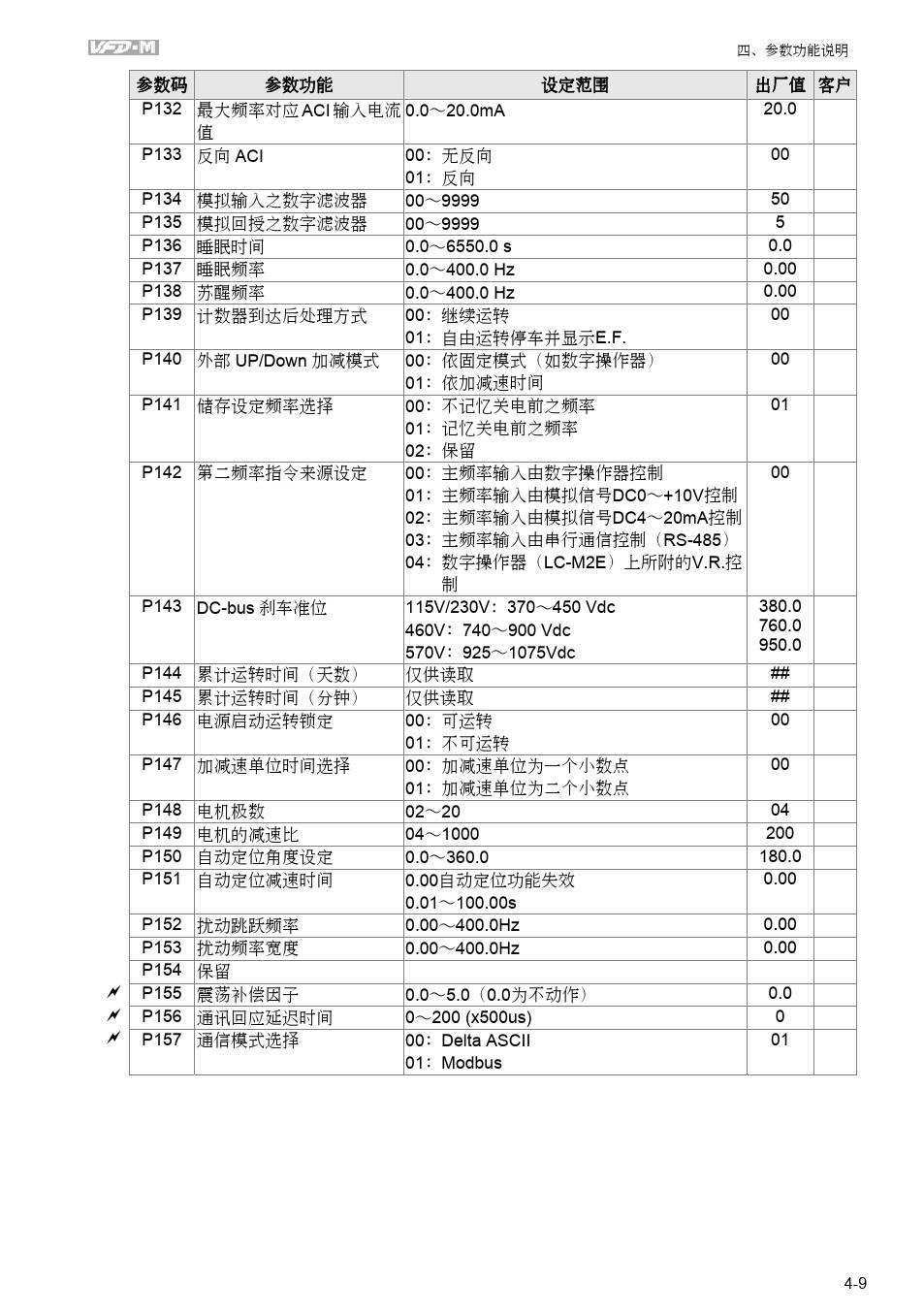

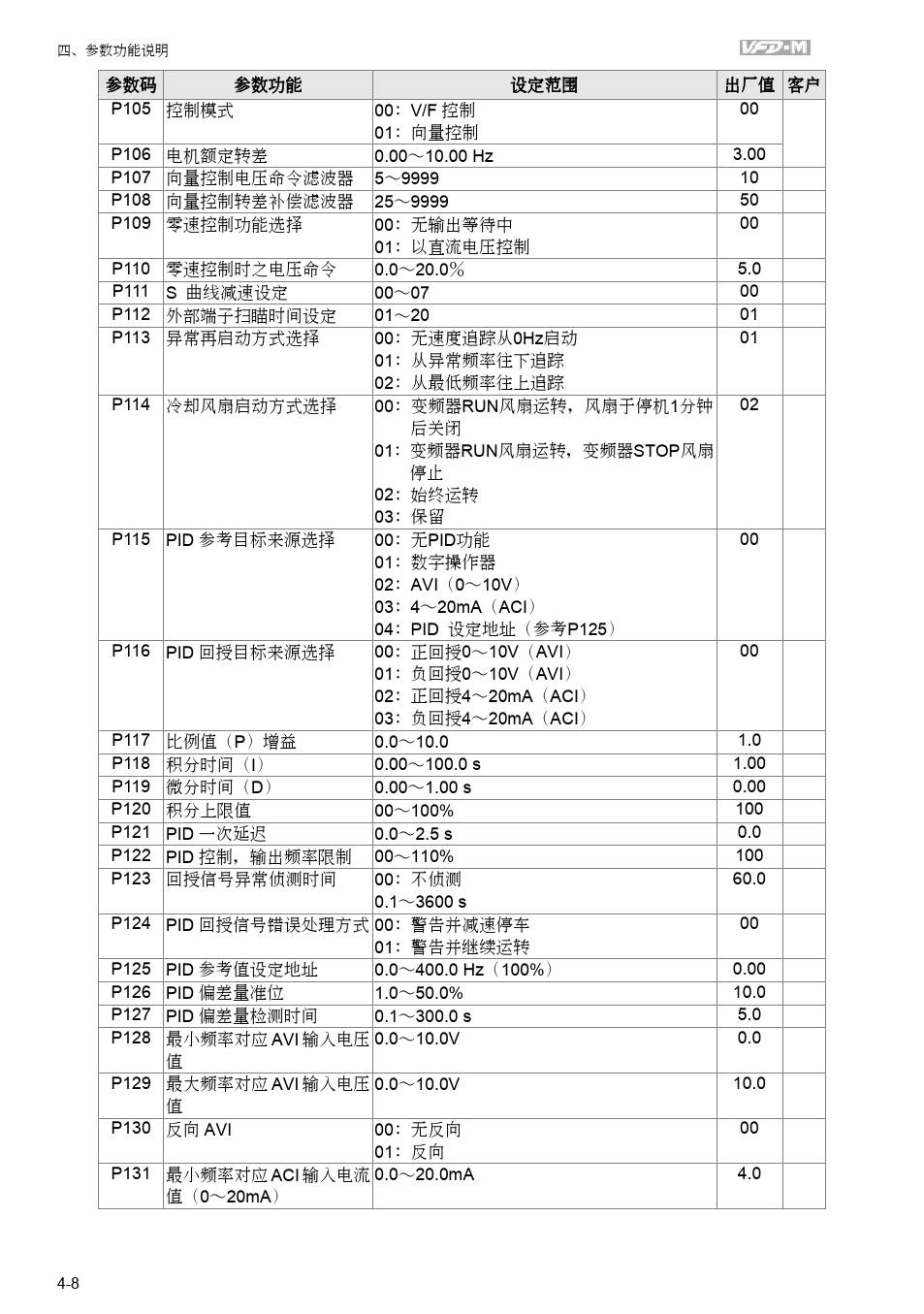

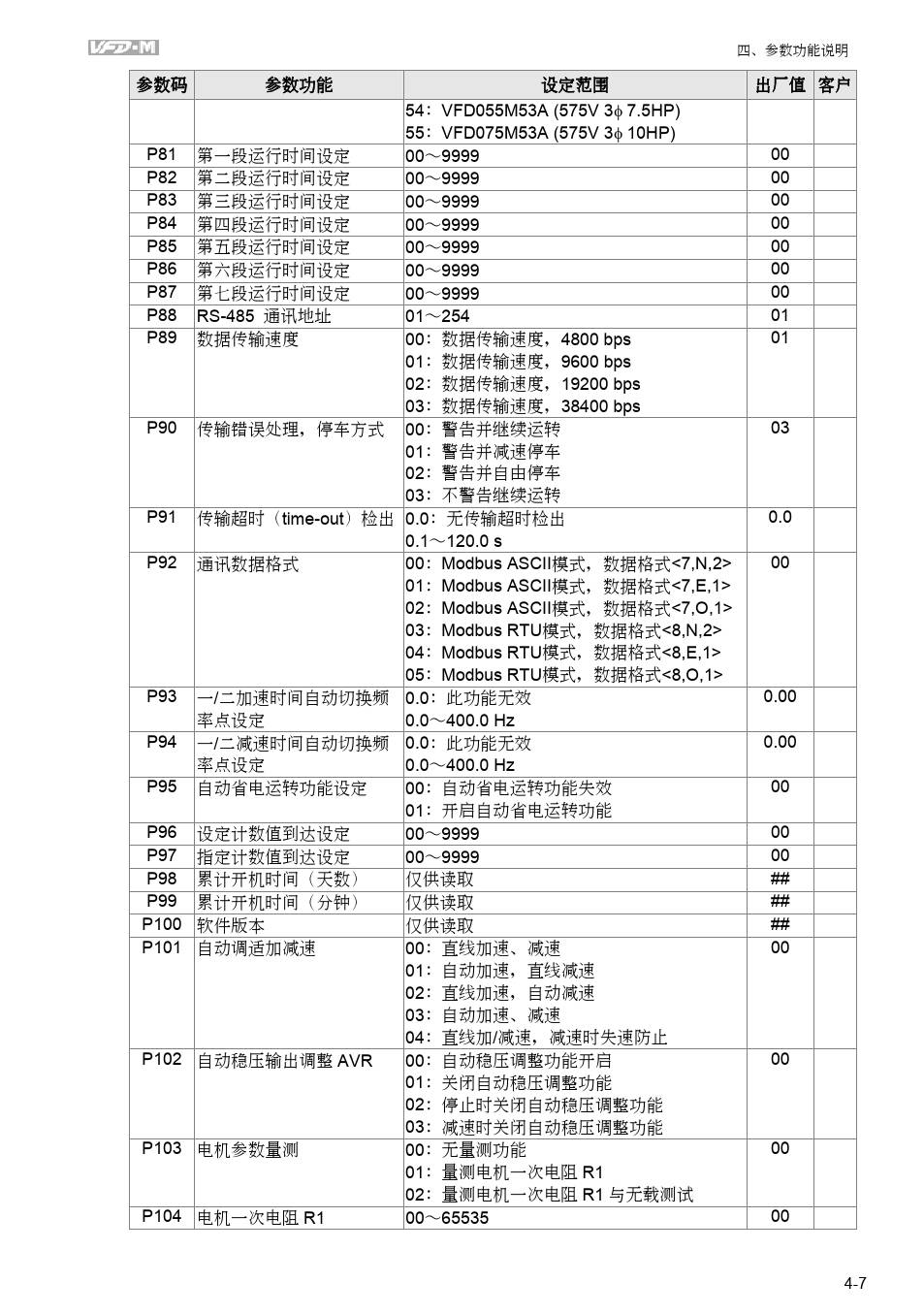

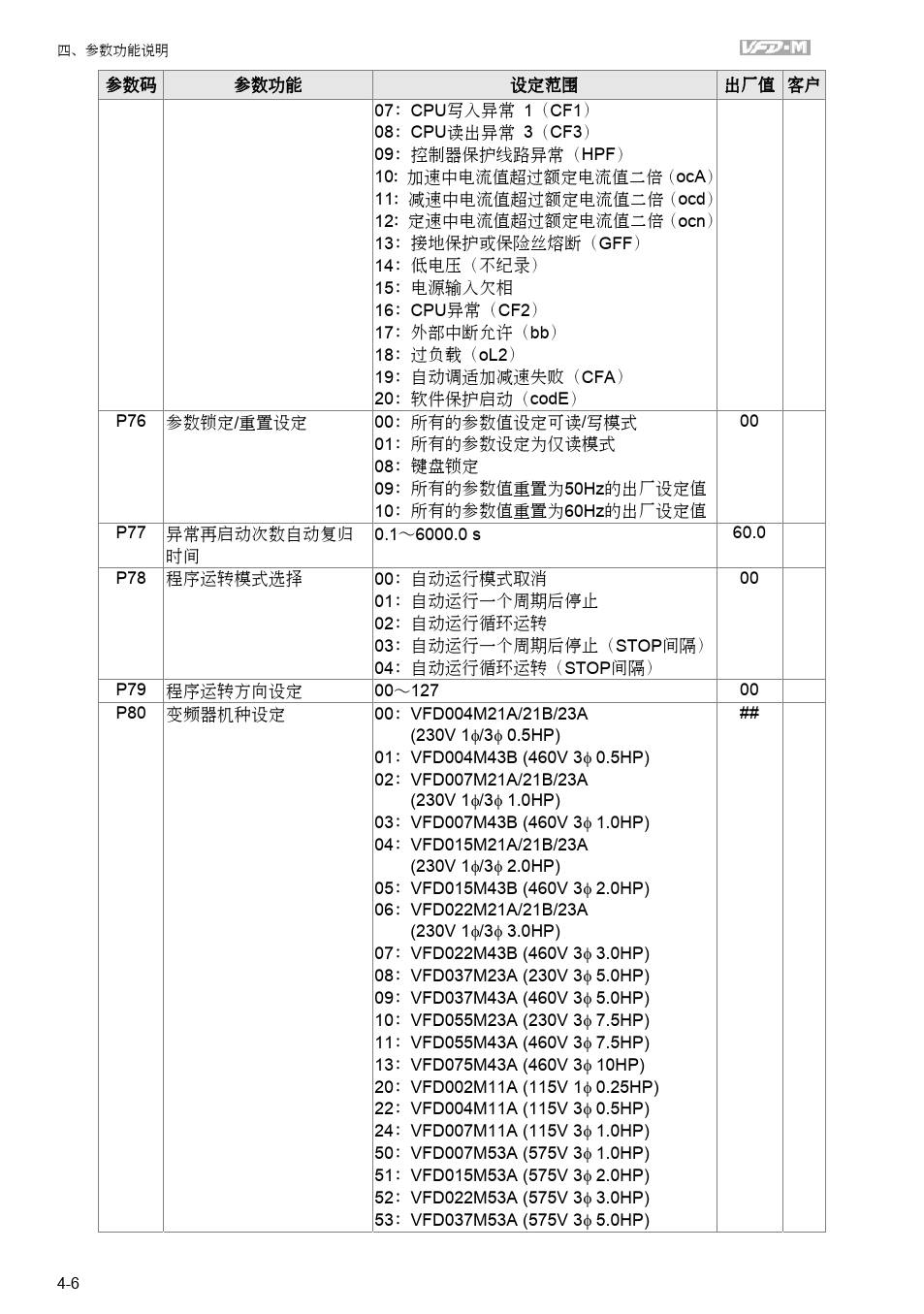

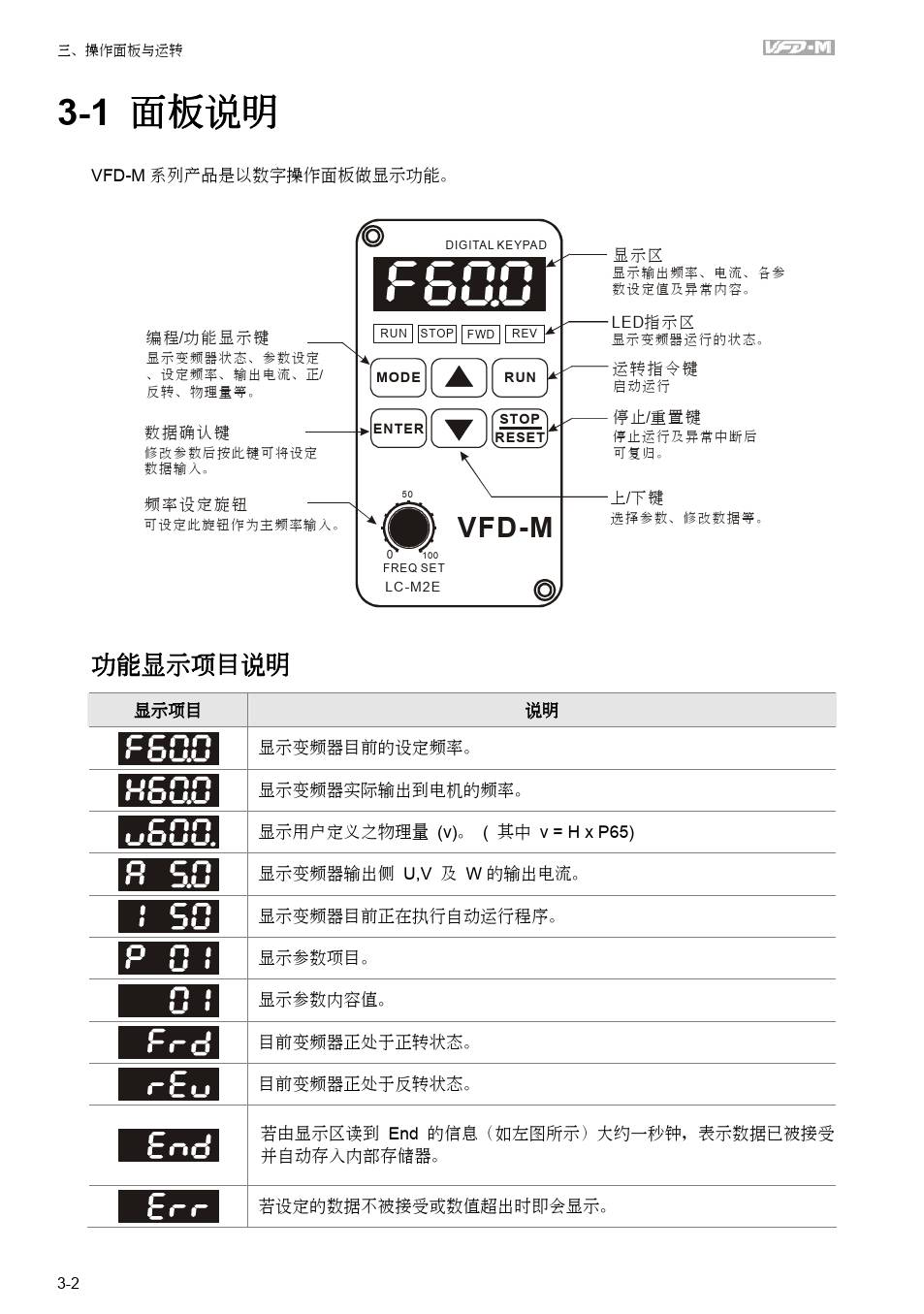

这是参数设定图
" r$ y- `& P; O9 p. ?! ]
5 j  T5 P0 W( B% m: u
7 j* P" ~# g7 }' h/ S9 _8 V

/ v1 @! l7 k3 r! }) l! S
3 H, V+ J) c! y; A/ V, j

uvwxay

懒懒的憨憨 发表于 2020-10-24 10:05
这是参数设定图

0 b8 z4 S: H0 H4 h3 {% V谢谢，就需要这个我这个电机参数设置多少合适？

彬高

哪位大神给解答一下参数设置 现在网上搜索只是说变频器在400赫兹时到达最大电压220V 启始频率就要400赫兹 那样如何调速啊 好多只是知其然不知其所以然 还有二手变频器收到货要回复出厂设置 不然有一个参数没调对就烧主轴

daweiexe

qq沉默是金 发表于 2020-10-19 16:34
1 Y3 U. w: C3 pB1B2是电源进线，UVW是接电机的出线，上面的细线是端子线，你最好找到变频器的说明书，光接好线没用的，变频器要重新设置过，我前些天也弄了变频器，幸好有贵人相助，才调试好了

. y) Q* Q3 y- }: j# t不要误导人，b1,b2是接刹车。这是个三相电的变频器，rst才是电源

爱的s休止符s

对照变频器说明书接线就行，不知道你要用的功能多不多，一般个人用就是进电，正转开关，电机输出线，信号调节线，故障指示灯线，我也是前几天刚弄好的，懒了，故障指示灯都没接
