whuedu · 发表于 2020-10-14 18:31:47

本帖最后由 whuedu 于 2020-10-14 18:33 编辑

o灬虫二发表于 2020-10-14 11:006 m: Z* x% W0 q. x k d
加油吧骚年，有空可以看看我的贴子，西西

做紫檀角楼的大神啊，荣幸之至，去拜了下帖子，散斗部分您似乎是数控铣直接成型的精度和进度都有保证，羡慕羡慕

星河码头 · 发表于 2020-10-14 20:26:08

本帖最后由星河码头于 2020-10-14 20:38 编辑


补充下我的资料，希望你早日完工。
https://ishare.iask.sina.com.cn/f/6xDx2tx8J63.html
这是南禅寺大殿修复--《文物》1980年11期地址

whuedu · 发表于 2020-10-14 20:51:45

星河码头发表于 2020-10-14 20:26$ Y. t9 g/ Q I
补充下我的资料，希望你早日完工。& H+ h; e' |0 \7 P
https://ishare.iask.sina.com.cn/f/6xDx2tx8J63.html
$ O, v" q: m" y" P; J这是南禅寺大殿 ...

多谢啦，如果按27.5为一尺可以按1:55比例制作，各位置的尺寸可以取整能省心不少

o灬虫二 · 发表于 2020-10-14 21:11:13

whuedu 发表于 2020-10-14 18:31% d/ u: w9 s' R# L5 F3 Y' f+ L' d+ h
本帖最后由 whuedu 于 2020-10-14 18:33 编辑
8 X5 A$ ~5 e( R& s. N
( O( n S2 Z: w |
' V* h+ q. I! K9 O做紫檀角楼的大神啊，荣幸之至，去拜了下帖子，散斗部分您似乎是数控铣直接成型的精度和进度都有保证，羡慕羡慕

是的，用数控，有保证

擎铁琢木 · 发表于 2020-10-15 19:14:17

whuedu 发表于 2020-10-14 18:12
e; f& r* F; R9 V5 Y, L4 W谢谢分享，不过没大看明白被加工的木条和底板之间是怎么固定的，还请赐教

底座可升降。无压刨的土方法

大澳 · 发表于 2020-10-16 14:12:35

擎铁琢木发表于 2020-10-14 08:57
3 g, {0 ]4 C# ^* y; @% P. z0 C这图纸好，最好自己按比例缩下来再按图施工。( M4 R9 S4 n( |, D5 E% w5 z
我是在乡镇上班对木架构建筑感兴趣入了坑，穿斗建筑相对简单 ...

为啥不用压刨

擎铁琢木 · 发表于 2020-10-16 17:18:46

大澳发表于 2020-10-16 14:12( [6 `, F) w5 l7 x' S3 I: I
为啥不用压刨

这何不食肉糜的提问

大澳 · 发表于 2020-10-19 09:35:03

擎铁琢木发表于 2020-10-16 17:18 v: E# v( Y5 p: F" g
这何不食肉糜的提问

都玩到这个水平了，至于吗

whuedu · 发表于 2020-10-23 09:14:29

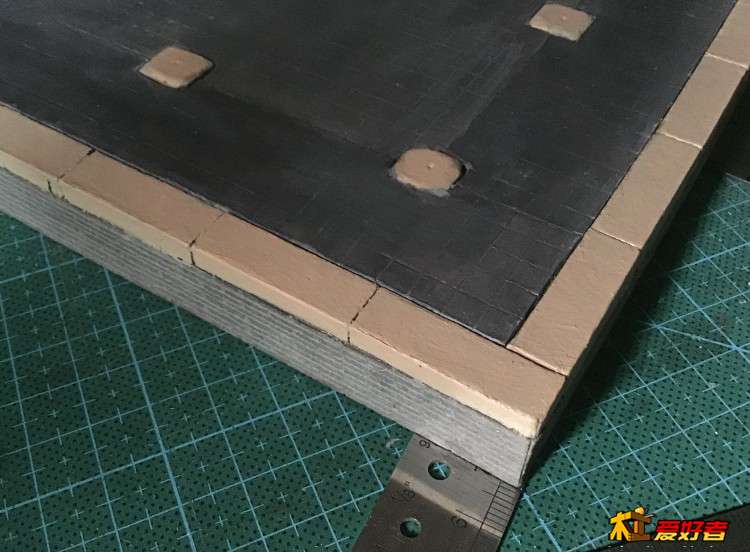

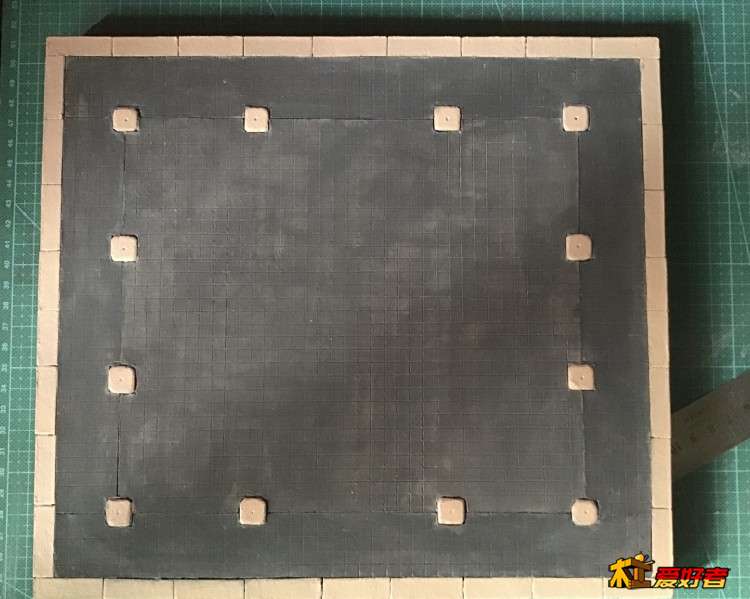

从挖坑开始有一周了，只做了明台部分，手艺有点糙大家凑合看

whuedu · 发表于 2020-10-23 09:17:37

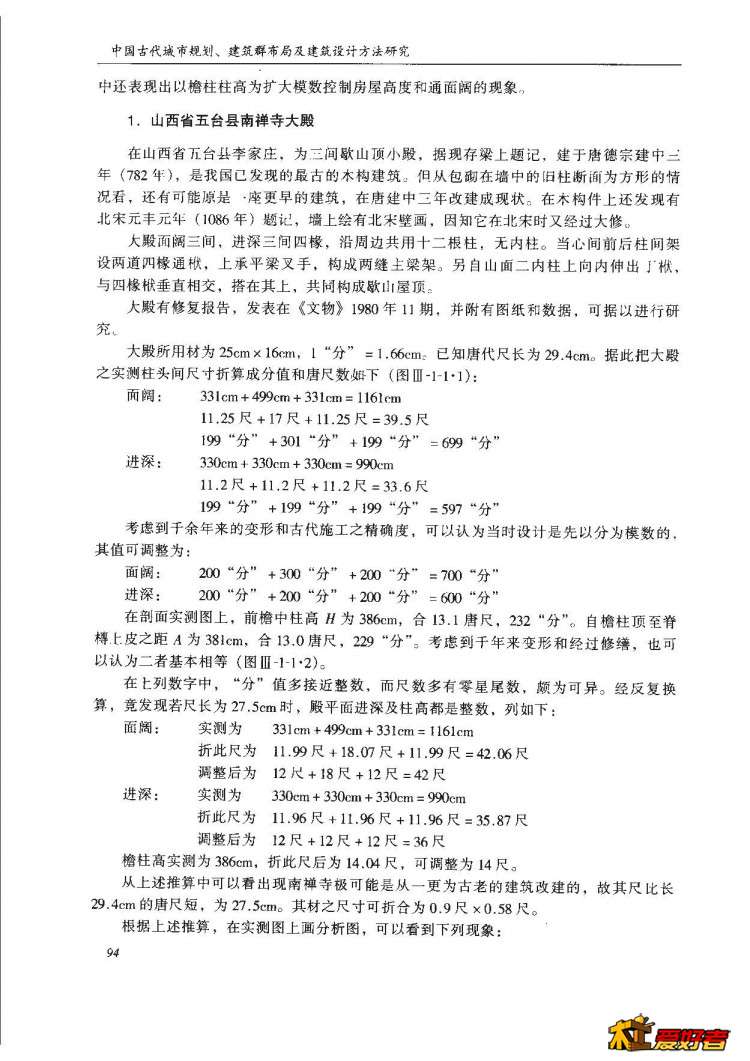

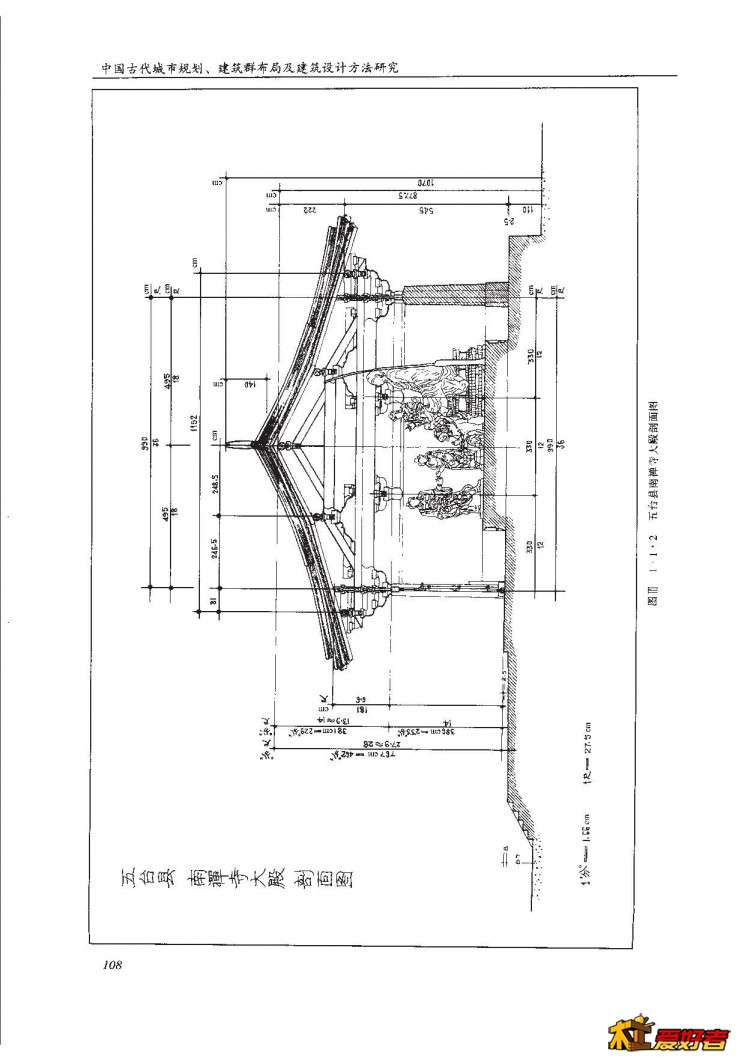

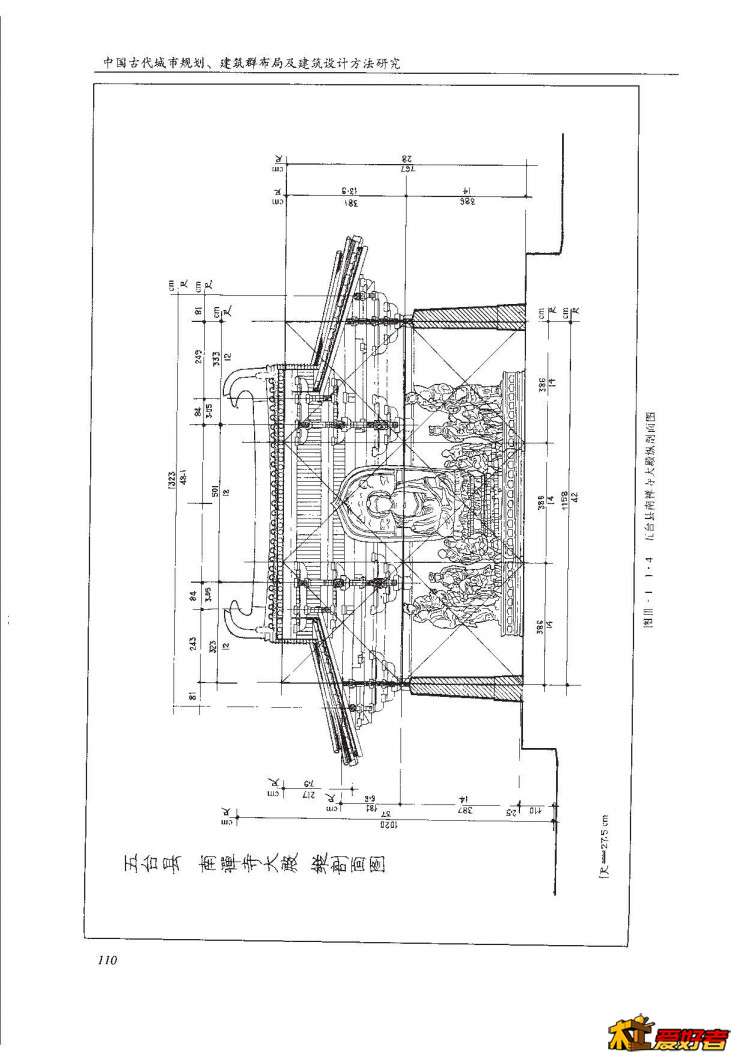

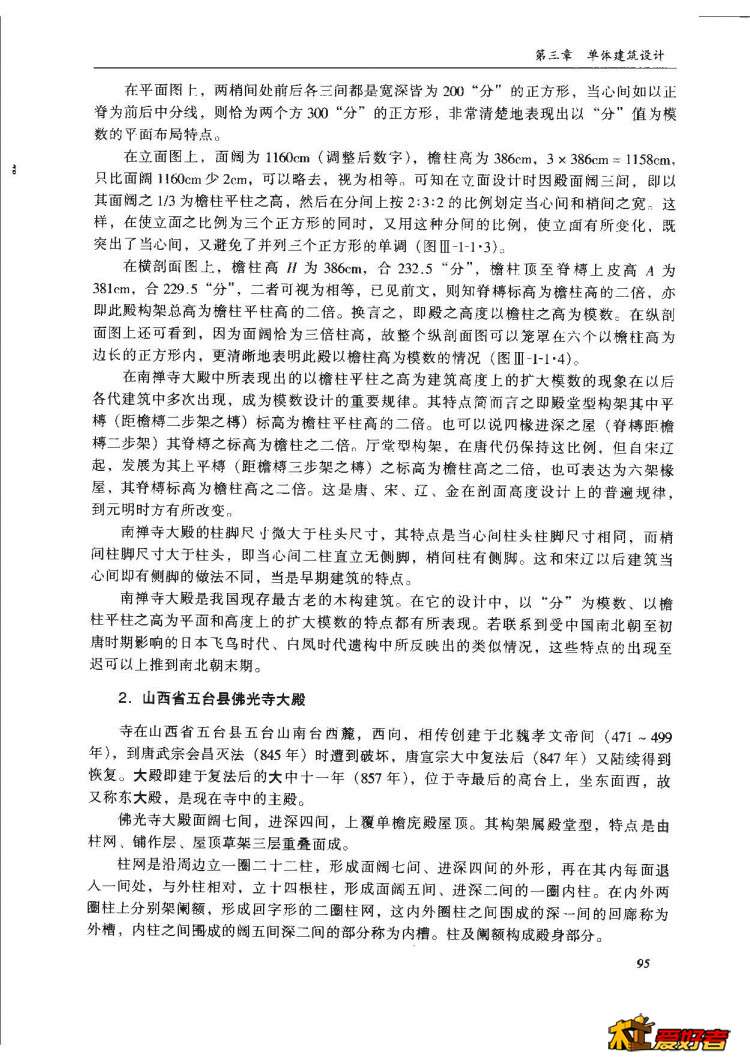

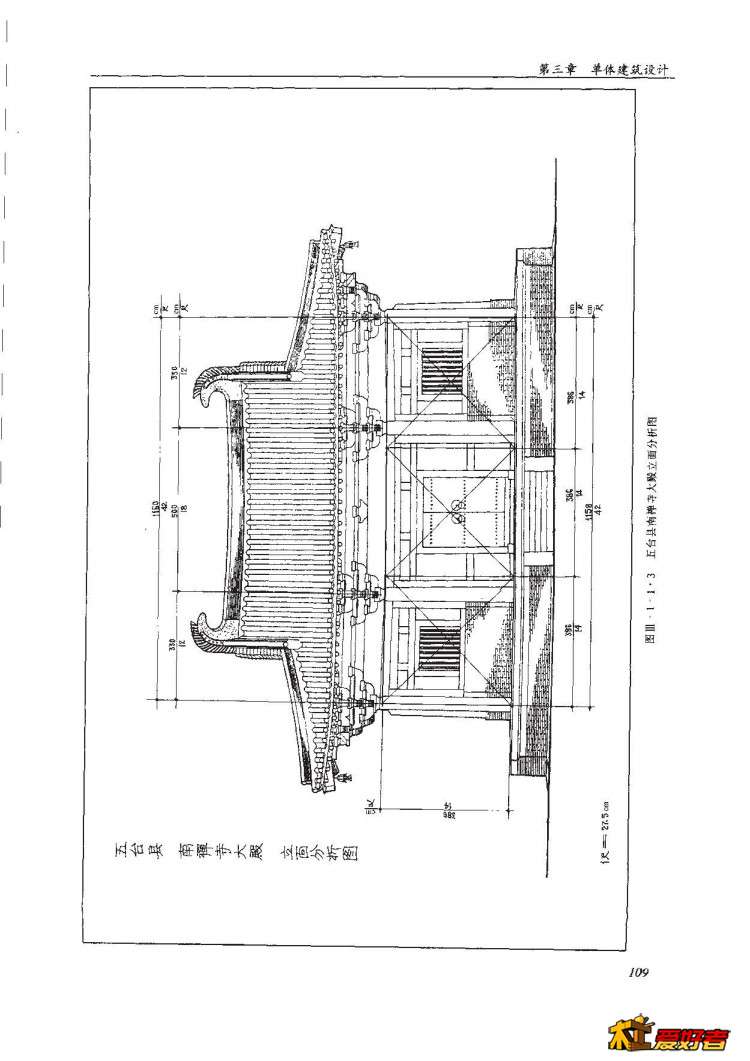

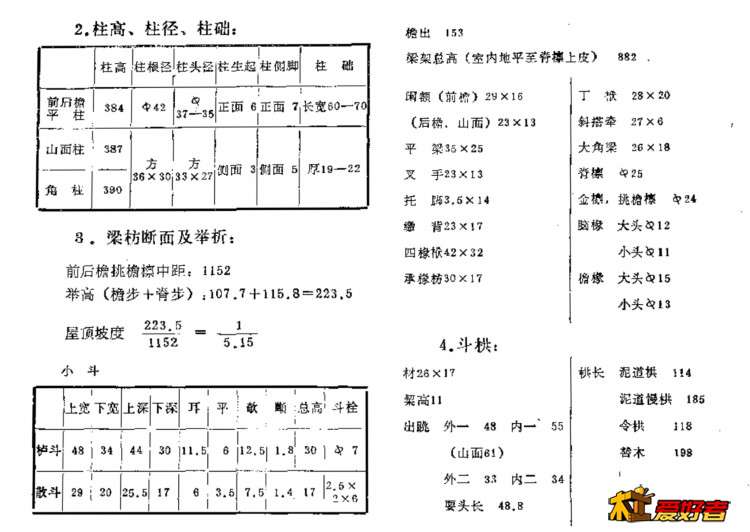

另外找到一些构件尺寸也放在这里

yessummer · 发表于 2020-10-27 12:50:30

你那些图纸，再多收集一些实物照片，应该够了！因为许多木构件的尺寸都是可以推算出来的。如果要制作一件古建模型，就要了解古建的原理和规范。多看些书，就明白了。南禅寺的结构不是很复杂，应该是一个很好的起点。祝你成功！

nimudwj · 发表于 2020-10-29 22:52:42

对于新手，这个工程还是有点难度的

caoye12 · 发表于 2020-10-31 07:36:57

期待进度照

陇西掌墨师 · 发表于 2020-11-2 21:22:09

我做了斗拱，只是没有组装

陇西掌墨师 · 发表于 2020-11-2 21:22:50

东野狼发表于 2020-10-14 08:25% i* r1 P( ~$ m9 e% `6 n4 X
南禅寺？无锡的木友？

是五台山唐代木构建筑
