做一个车床用的回旋顶尖

[复制链接]
虫眼也是眼
发表于 2020-10-9 13:40:05 | 显示全部楼层 |阅读模式
因为有了一个小破车床，所以总想把配件搞的全一点，更全一点，回旋顶尖便是其中之一，如果买一个需要至少50元左右，虽说不多，但毕竟不符合DIY的精神。故此自已动手做一个试试，尽管知道自己做的肯定不如买的。选用的材料是玻璃开孔器和轴承，轴承准备用三个，但是只能放进去两个，否则不好固定。用了一个普通的小轴承和一个压力轴承。先看图吧

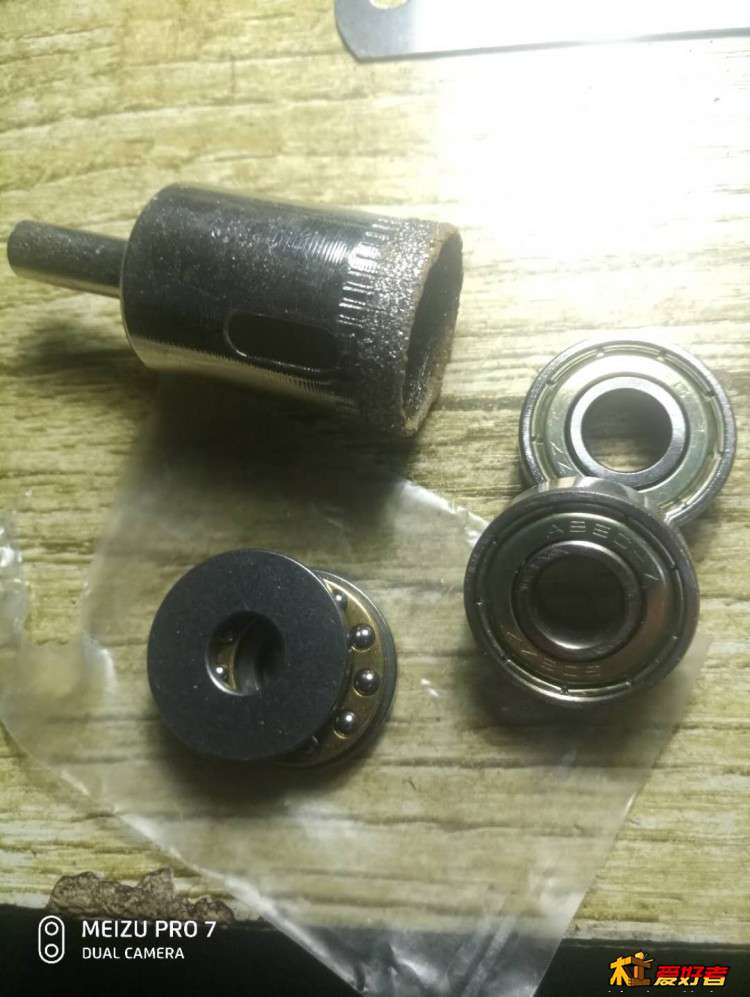

一个玻璃开孔器，三个轴承

一个玻璃开孔器，三个轴承

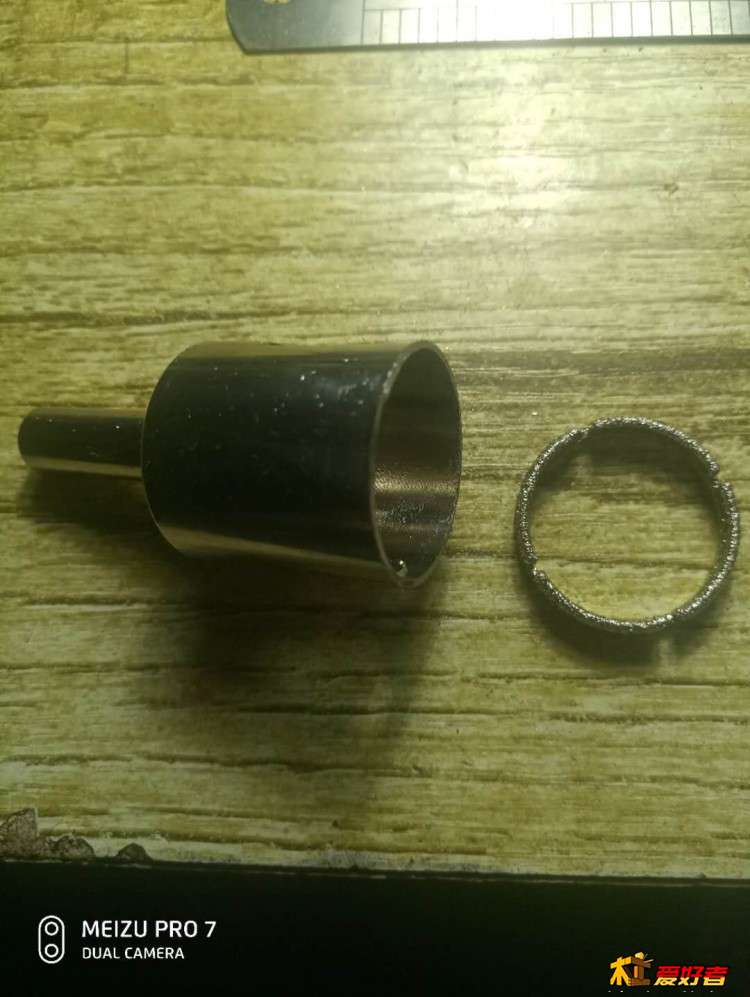

开孔器锯掉上面的金刚砂部分

开孔器锯掉上面的金刚砂部分

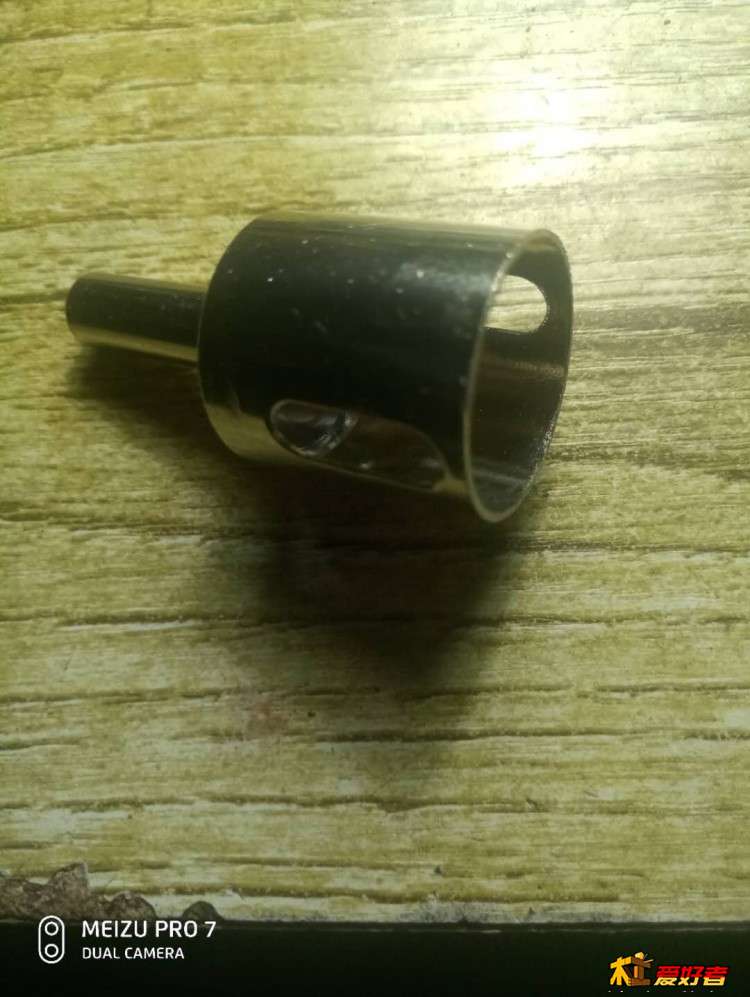

锯好后这个样子

锯好后这个样子

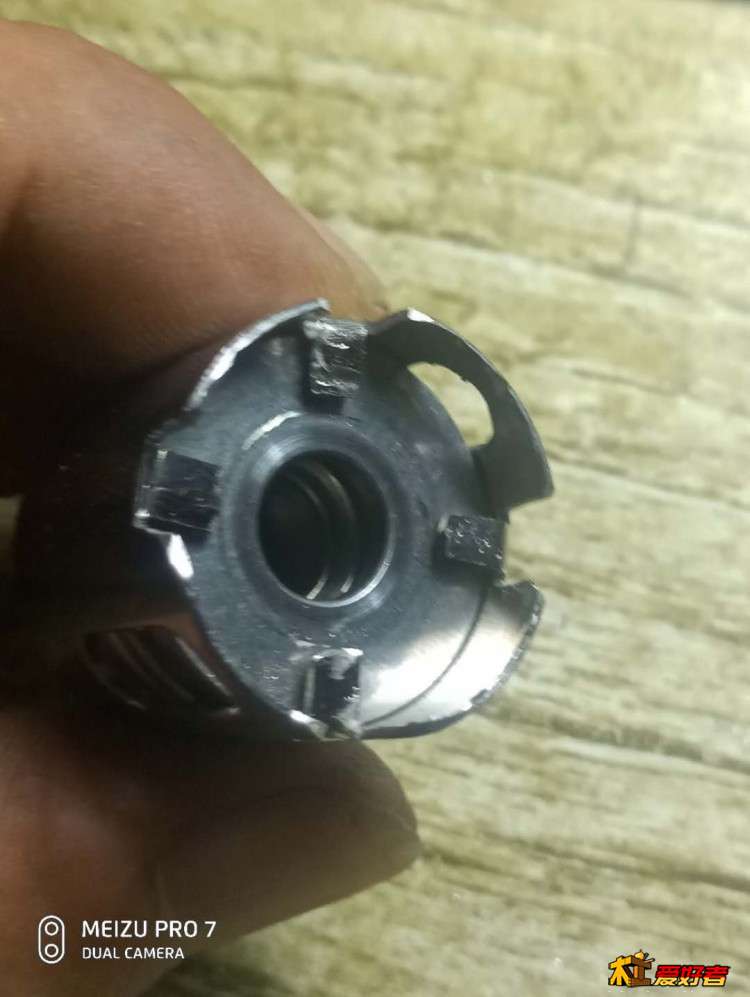

放入轴承，锯开，固定

放入轴承，锯开，固定

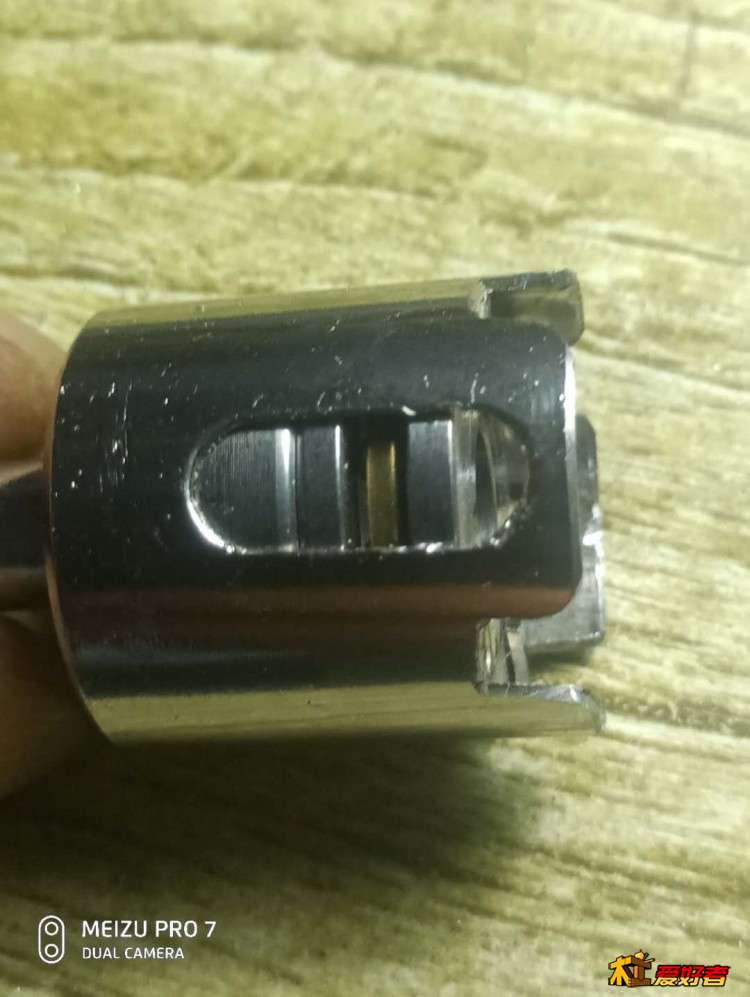

就是这个样子

就是这个样子

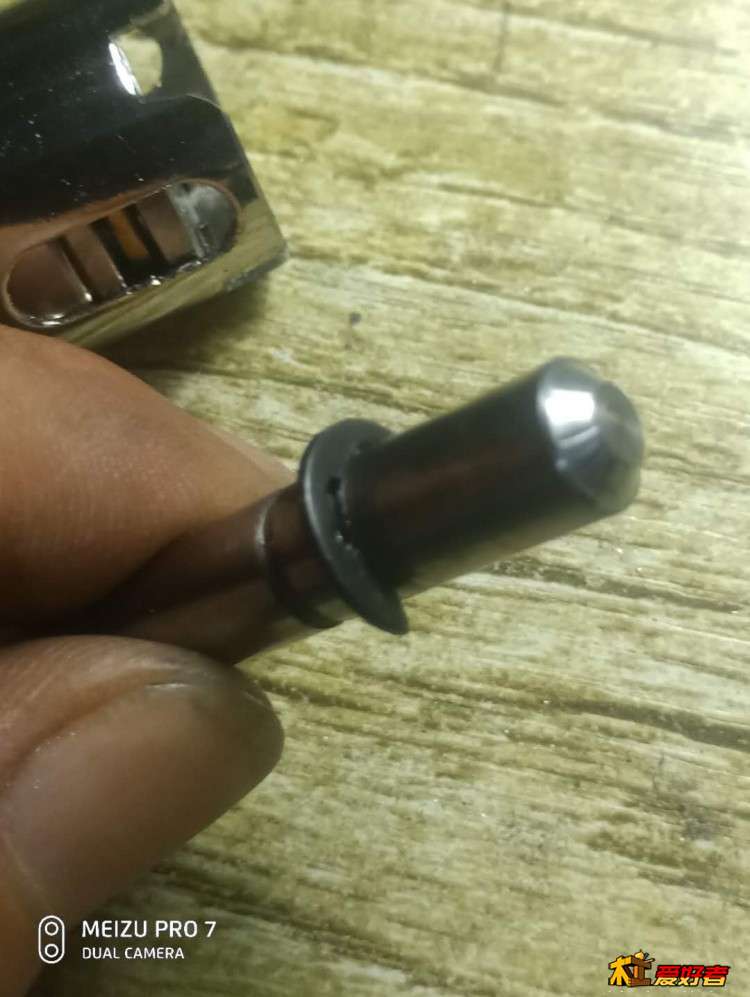

顶尖用的8MM光轴，上销

顶尖用的8MM光轴，上销

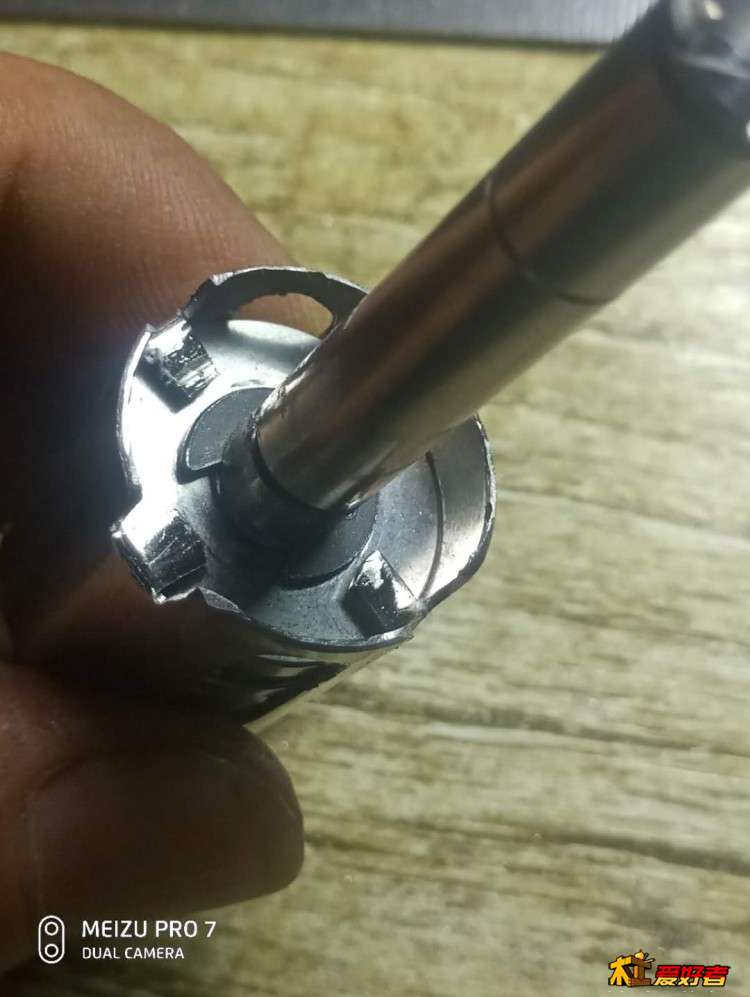

放入其中

放入其中

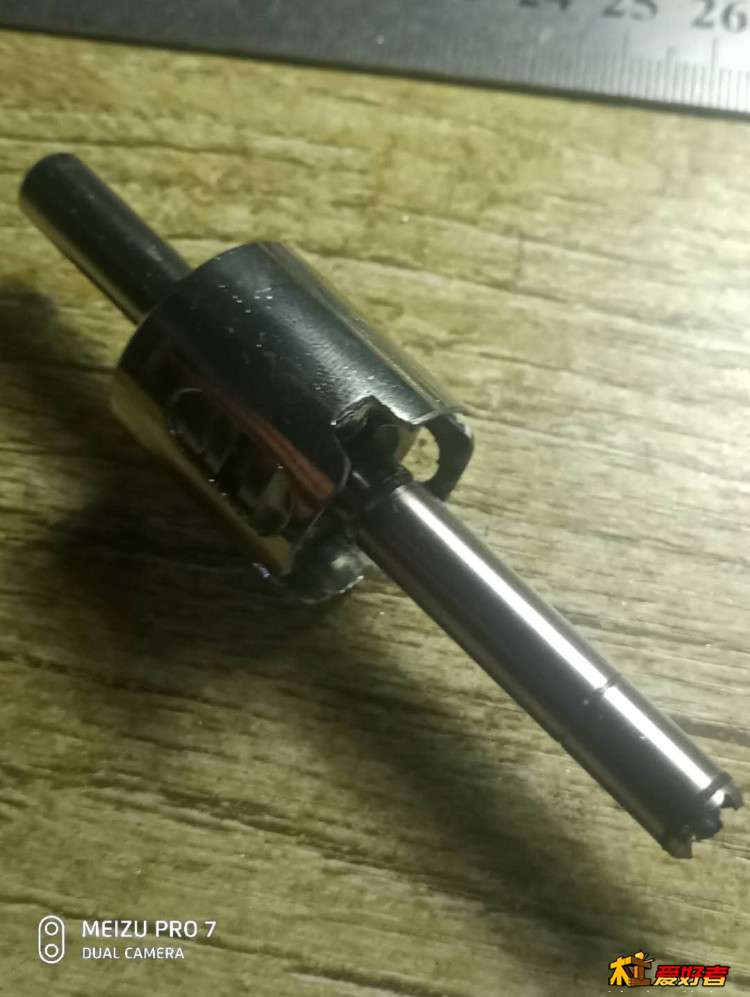

全貌

全貌

还顺便有了一个钻戒，哈哈

还顺便有了一个钻戒，哈哈
回复

使用道具 举报

dz田野人生
发表于 2020-10-9 14:31:23 来自手机 | 显示全部楼层
金刚砂戒指
回复 支持 反对

使用道具 举报

dz田野人生
发表于 2020-10-9 14:32:47 来自手机 | 显示全部楼层
轴承多大的？
回复 支持 反对

使用道具 举报

caifengpeh55
发表于 2020-10-9 14:41:29 | 显示全部楼层
回复 支持 反对

使用道具 举报

国产小金刚
发表于 2020-10-9 15:51:10 | 显示全部楼层
戒子不错
回复 支持 反对

使用道具 举报

瓦尼亚
发表于 2020-10-9 16:05:41 来自手机 | 显示全部楼层
人才 绝壁是
回复 支持 反对

使用道具 举报

dadamm
发表于 2020-10-9 19:40:34 | 显示全部楼层
好办法！佩服！不知刚度够不够？
回复 支持 反对

使用道具 举报

流淌的小溪
发表于 2020-10-9 19:52:24 | 显示全部楼层
回复 支持 反对

使用道具 举报

胡桃夹子上校
发表于 2020-10-9 21:24:49 | 显示全部楼层
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:37:37 来自手机 | 显示全部楼层
dz田野人生 发表于 2020-10-09 14:31
金刚砂戒指

见笑了
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:39:29 来自手机 | 显示全部楼层
dz田野人生 发表于 2020-10-09 14:32
轴承多大的？

轴承内径8，外径22，开孔器24的。建议轴承买个好的，否则有点间隙。
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:39:53 来自手机 | 显示全部楼层
caifengpeh55 发表于 2020-10-09 14:41

哈哈
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:40:14 来自手机 | 显示全部楼层
瓦尼亚 发表于 2020-10-09 16:05
人才 绝壁是

过奖了，瞎捣鼓
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:40:57 来自手机 | 显示全部楼层
dadamm 发表于 2020-10-09 19:40
好办法！佩服！不知刚度够不够？

肯定不如成品，不过我的小破车床够用了
回复 支持 反对

使用道具 举报

虫眼也是眼
 楼主| 发表于 2020-10-9 23:41:20 来自手机 | 显示全部楼层
流淌的小溪 发表于 2020-10-09 19:52

呵呵，见笑见笑
回复 支持 反对
