做个开榫眼的辅助工具,感觉没必要买小米了。

    [复制链接]
发表于 2020-10-6 22:28:31 | 显示全部楼层 |阅读模式
做个开榫眼的辅助夹具,感觉没必要买小米了。

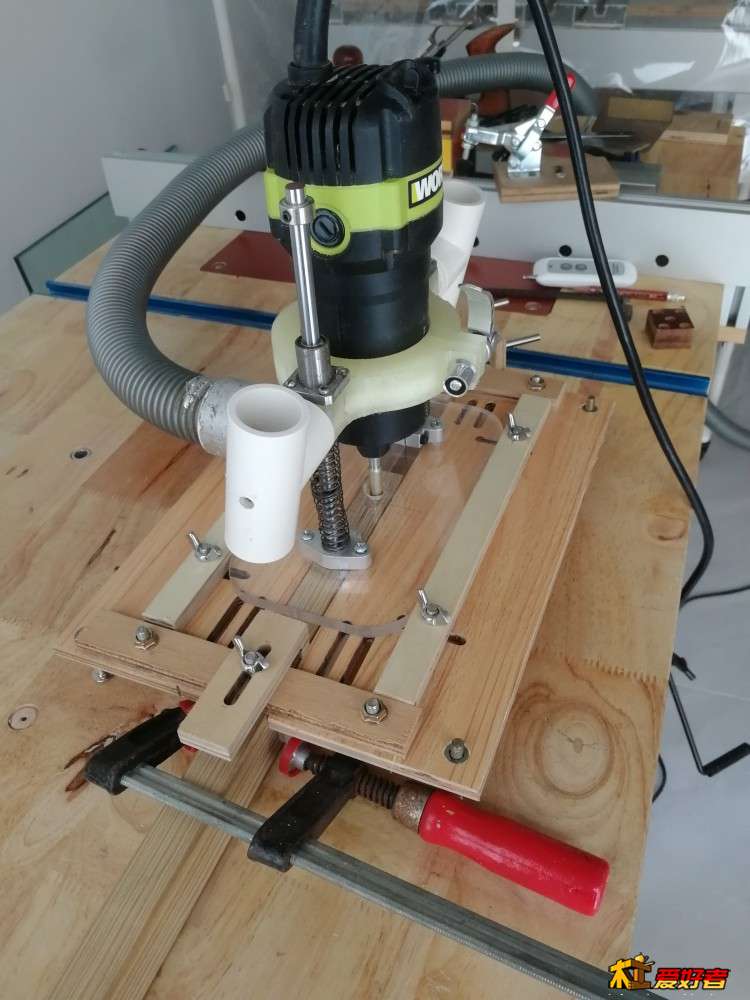

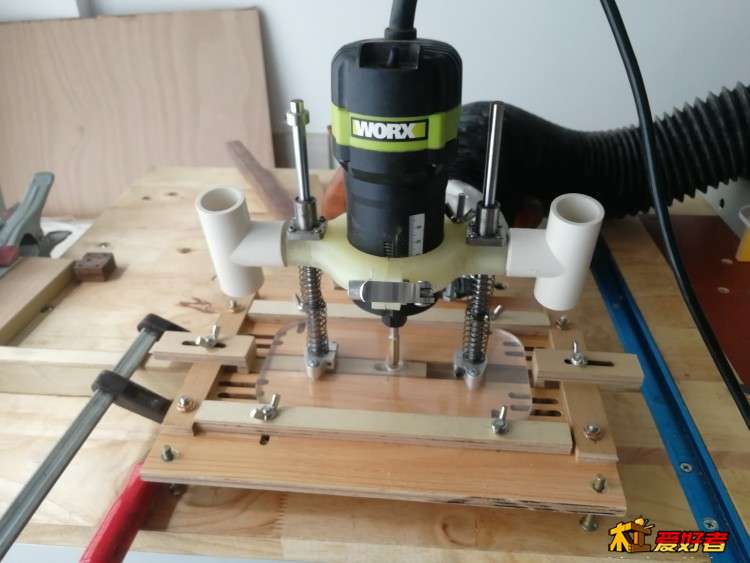

这个开榫眼夹具还要配合修边机下压式底座一起使用。

这个开榫眼夹具还要配合修边机下压式底座一起使用。

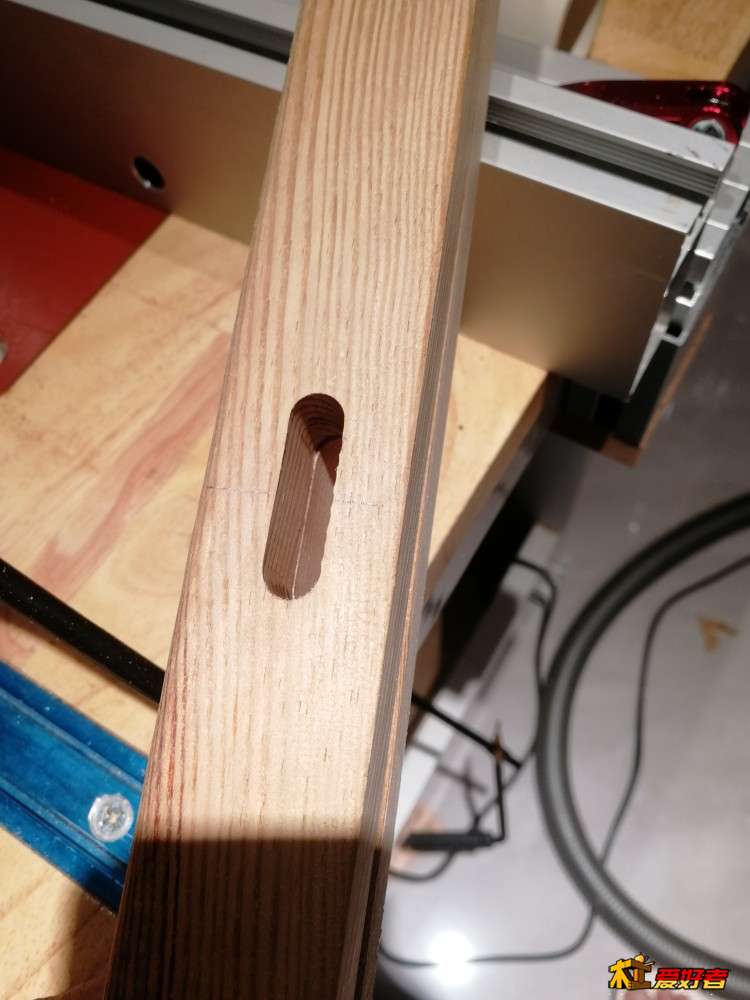

这是开出来的榫眼,两块木方一致性相当好。

这是开出来的榫眼,两块木方一致性相当好。

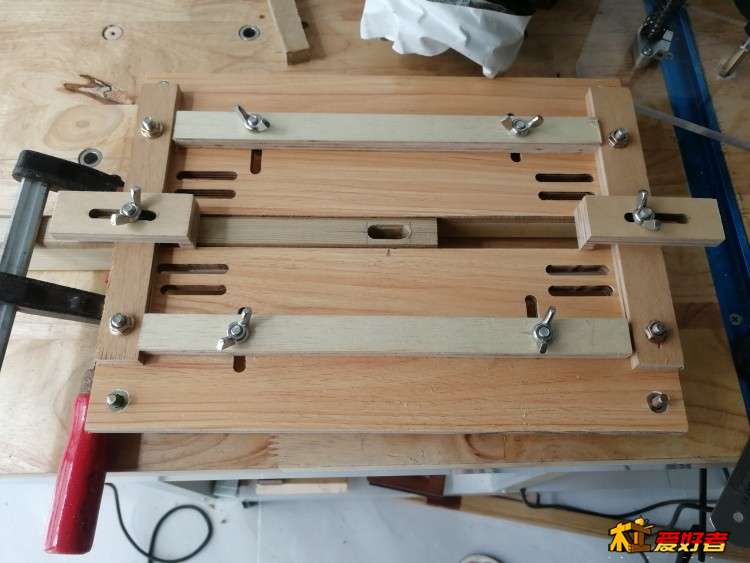

夹具正面照。左右两块滑块调节加紧木枋,上面两个小滑块调节榫眼宽度,上下两滑块调节为修边机下压式底座宽 ...

夹具正面照。左右两块滑块调节加紧木枋,上面两个小滑块调节榫眼宽度,上下两滑块调节为修边机下压式底座宽 ...

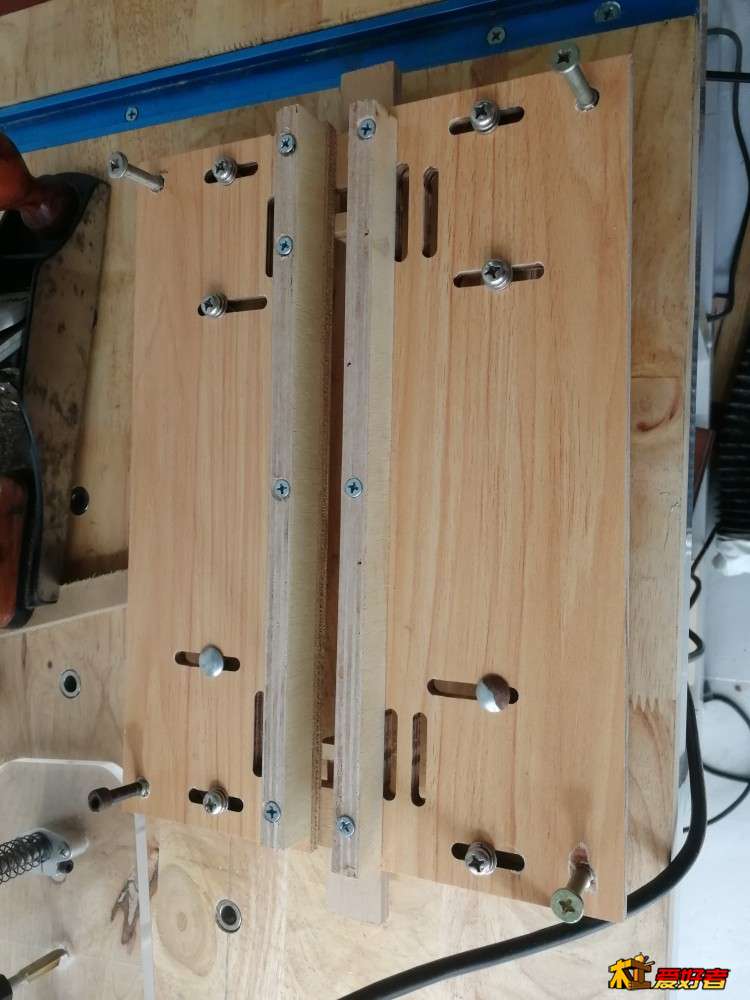

夹具底面照。四角的螺丝调整与木枋厚度一致,使得工作时稳定。

夹具底面照。四角的螺丝调整与木枋厚度一致,使得工作时稳定。

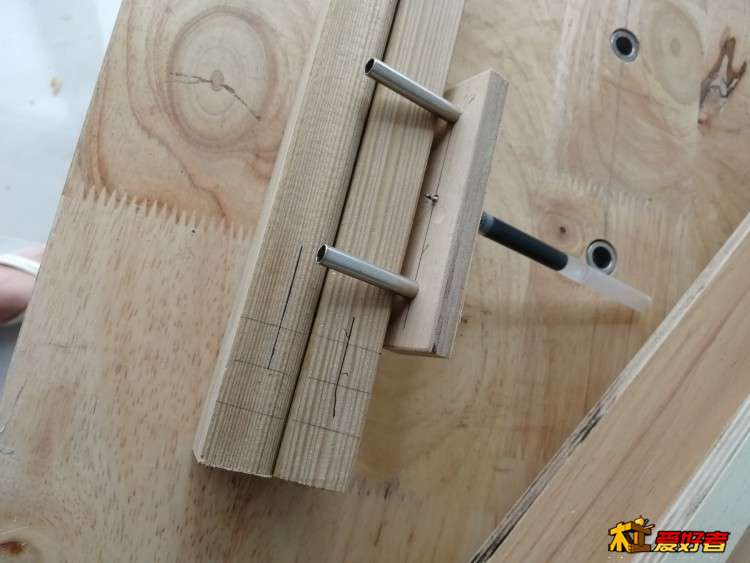

首先画好榫眼宽度以及中心十字线

首先画好榫眼宽度以及中心十字线

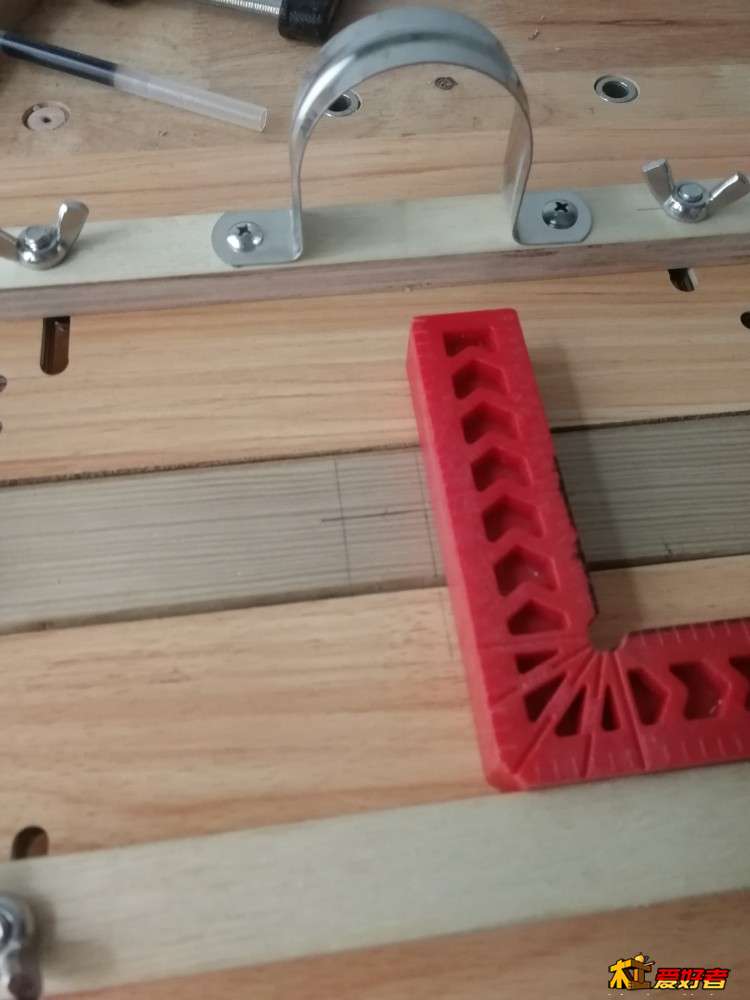

令中心线与夹具标记线重合,用F夹加紧夹具。

令中心线与夹具标记线重合,用F夹加紧夹具。

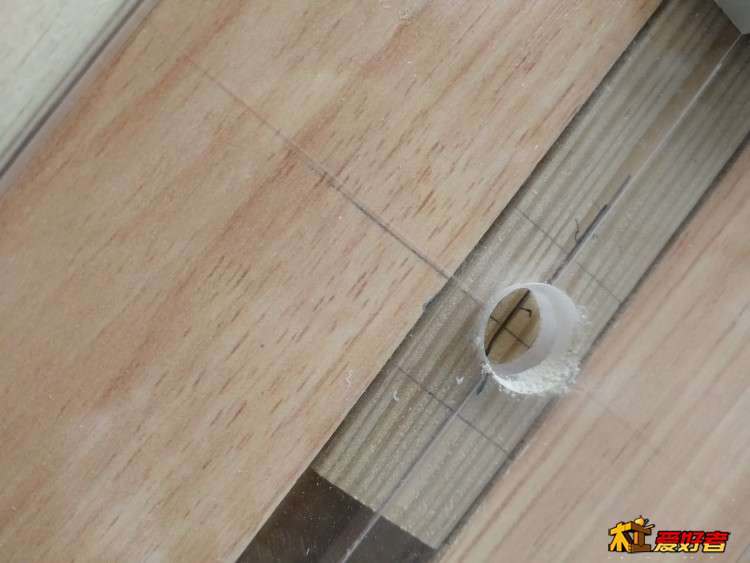

将底座放进夹具,令底座标刻的十字线与木枋的十字线重合按此位置调整好上下滑块并拧紧螺丝。

将底座放进夹具,令底座标刻的十字线与木枋的十字线重合按此位置调整好上下滑块并拧紧螺丝。

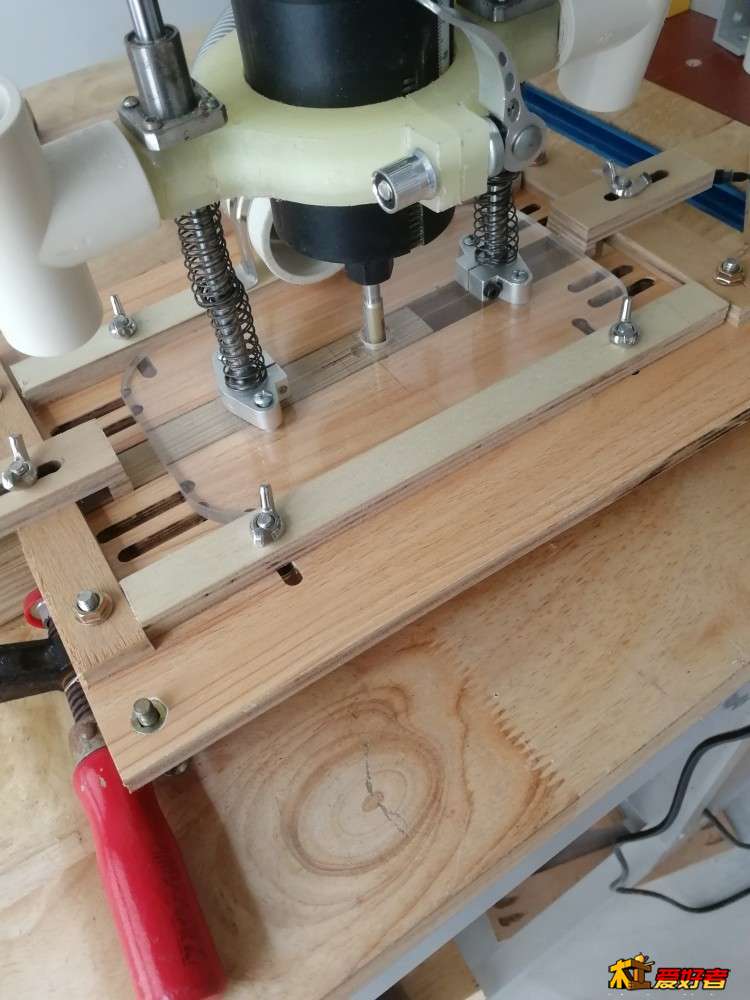

开始工作就可以了。

开始工作就可以了。
回复

使用道具 举报

发表于 2020-10-6 23:31:58 来自手机 | 显示全部楼层
固定机身的那个玩意哪里可以买到啊。
回复 支持 反对

使用道具 举报

发表于 2020-10-7 02:34:33 来自手机 | 显示全部楼层
感觉还是练习手工比较实在
回复 支持 1 反对 0

使用道具 举报

发表于 2020-10-7 08:12:51 | 显示全部楼层
回复 支持 反对

使用道具 举报

发表于 2020-10-7 08:14:32 来自手机 | 显示全部楼层
支持折腾
回复 支持 反对

使用道具 举报

发表于 2020-10-7 08:39:03 | 显示全部楼层
谢谢分享
回复 支持 反对

使用道具 举报

发表于 2020-10-7 09:34:33 来自手机 | 显示全部楼层
老猫学木匠 发表于 2020-10-06 23:31
固定机身的那个玩意哪里可以买到啊。

同问,求分享一下
回复 支持 反对

使用道具 举报

发表于 2020-10-7 11:36:06 | 显示全部楼层
有想法,能动手。点赞
回复 支持 反对

使用道具 举报

发表于 2020-10-7 11:44:17 | 显示全部楼层
限位装置若能模仿FMT的设计,就能拓展制作榫头的功能了。
回复 支持 反对

使用道具 举报

发表于 2020-10-7 11:50:45 | 显示全部楼层
创意很好佩服,
回复 支持 反对

使用道具 举报

发表于 2020-10-7 13:18:23 | 显示全部楼层
楼主的修边机把手做的漂亮还很实用
回复 支持 反对

使用道具 举报

发表于 2020-10-7 15:52:38 | 显示全部楼层
做个记号 准备盗版!!!!!!!!!!
回复 支持 反对

使用道具 举报

发表于 2020-10-7 16:18:25 来自手机 | 显示全部楼层

回复 支持 反对

使用道具 举报

发表于 2020-10-7 17:11:18 | 显示全部楼层
这和大小米区别还是很大的
回复 支持 反对

使用道具 举报

发表于 2020-10-7 18:50:30 | 显示全部楼层
