直播长达半年的立柱机，请练好耐心在看！

阿嚏48 · 发表于 2020-10-5 12:10:10

本帖最后由阿嚏48 于 2020-10-5 12:13 编辑

直播中！行程400x200x200，树脂浇筑机架，预计6个月时间做好，先练好耐心再看，不要着急

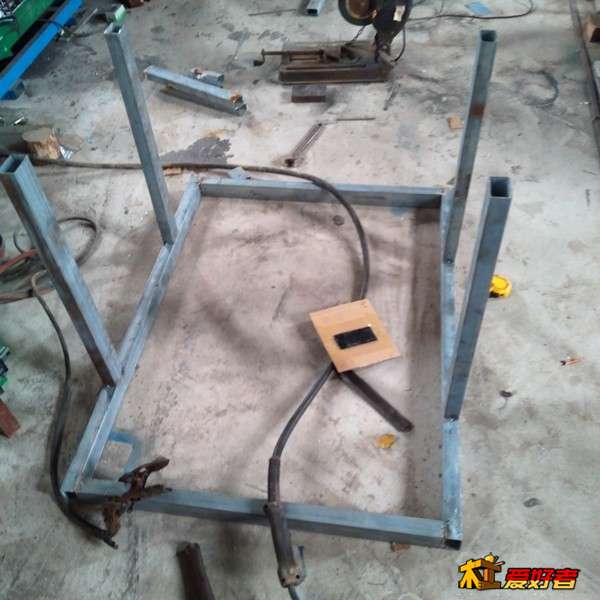

先焊个架子！水槽，6x4cm壁厚1.5mm方管，支架尺寸113x88x66厘米，进行中

阿嚏48 · 发表于 2020-10-5 12:58:44

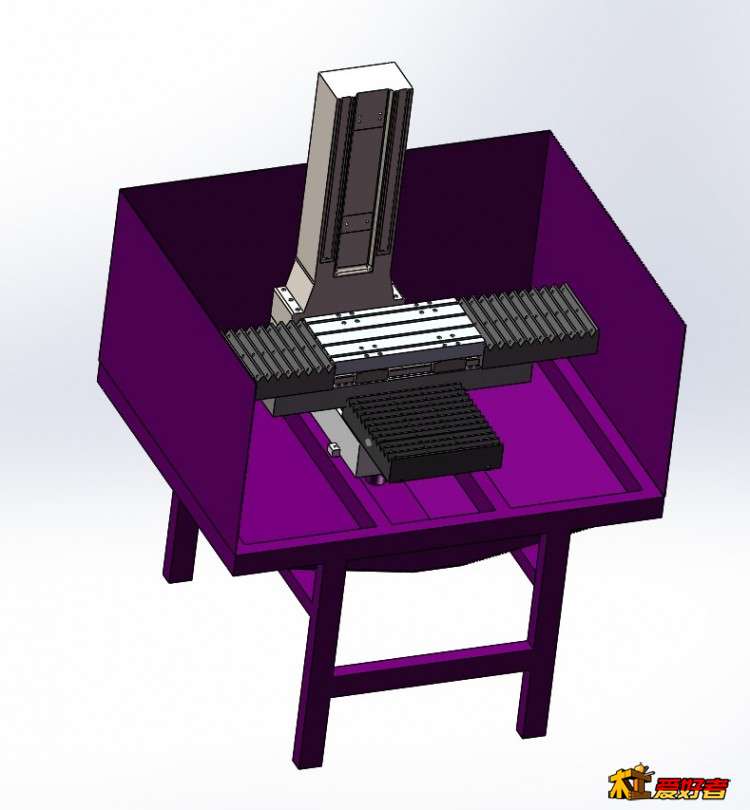

先来个模型吧！立柱还没装配，各部分配件已经建好了

阿嚏48 · 发表于 2020-10-5 19:11:04

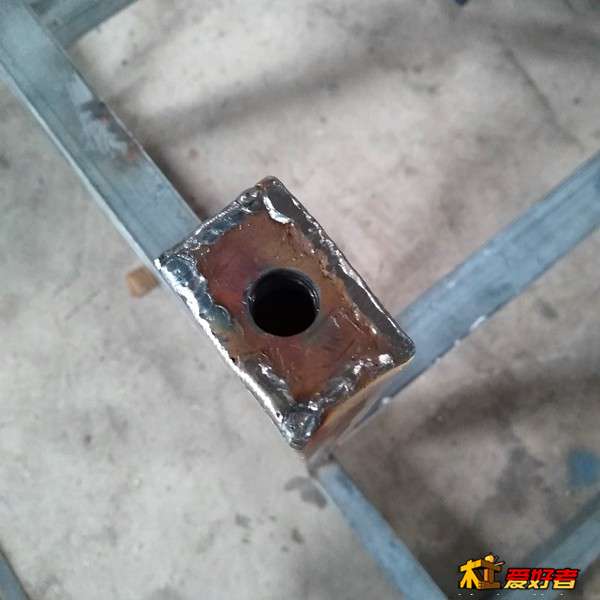

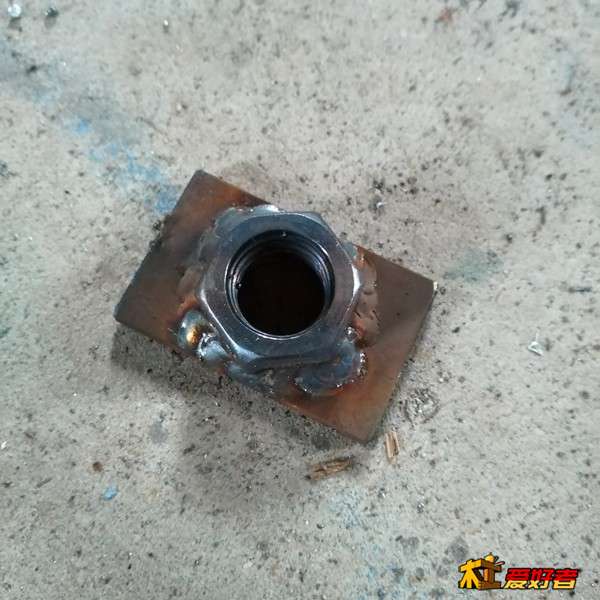

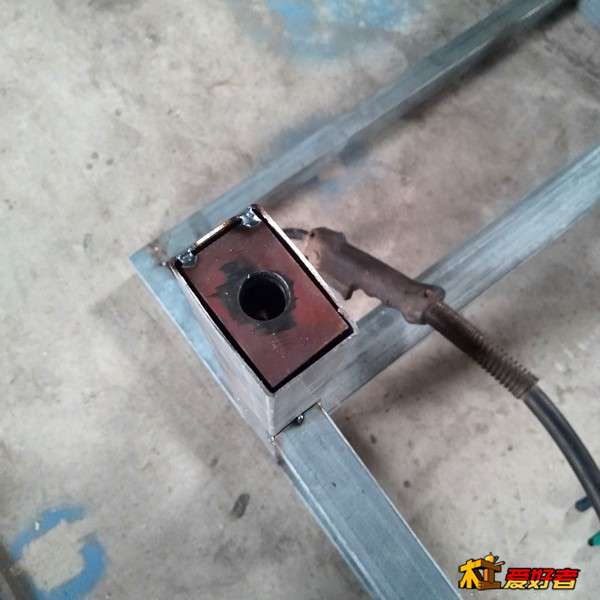

焊接垫脚，淘宝买的万向垫脚，还没到货，m16的螺栓，相对稳定点，先焊上螺帽

阿嚏48 · 发表于 2020-10-5 19:14:36

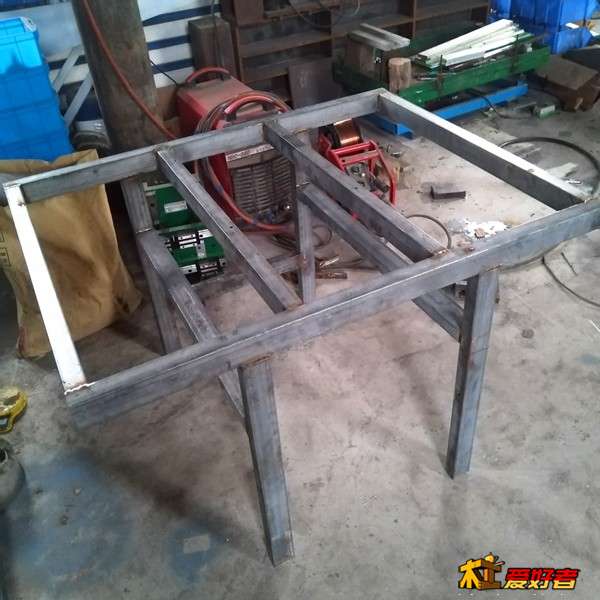

架子基本成型了，傍晚用树脂涮了一遍架子，相当于喷塑了，防锈，等钢板和垫脚到货，钢板买的1.2mm不锈钢，和2mm钢板差不多价格，600大洋，

阿嚏48 · 发表于 2020-10-5 19:18:43

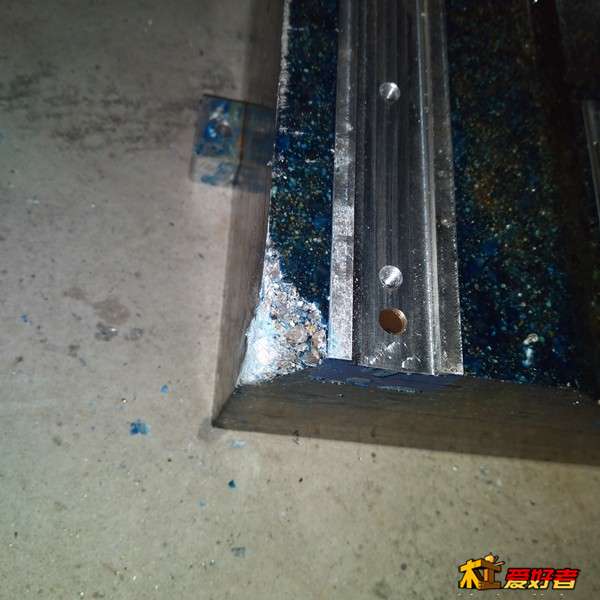

我滴个小心肝儿啊！一米高空自由落体，水泥地给砸个坑，树脂浇筑件崩角了，整体没毛病，由此可见做小机床还是杠杠的！

阿嚏48 · 发表于 2020-10-6 16:40:41

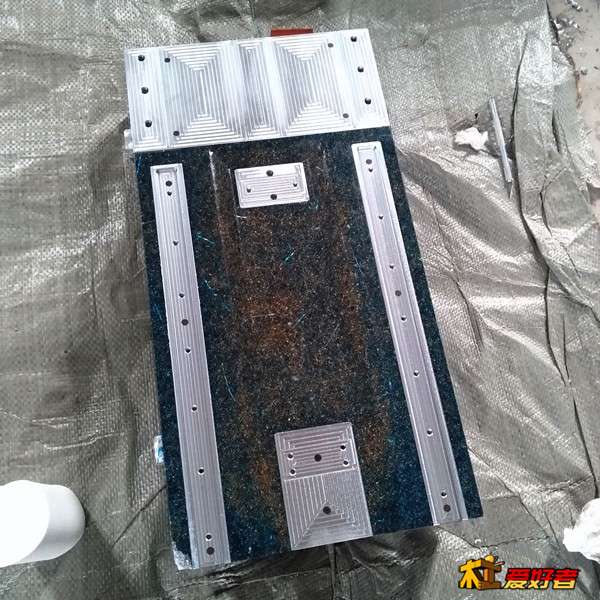

等不锈钢板中，，，，，，干点啥呢，喷下漆吧

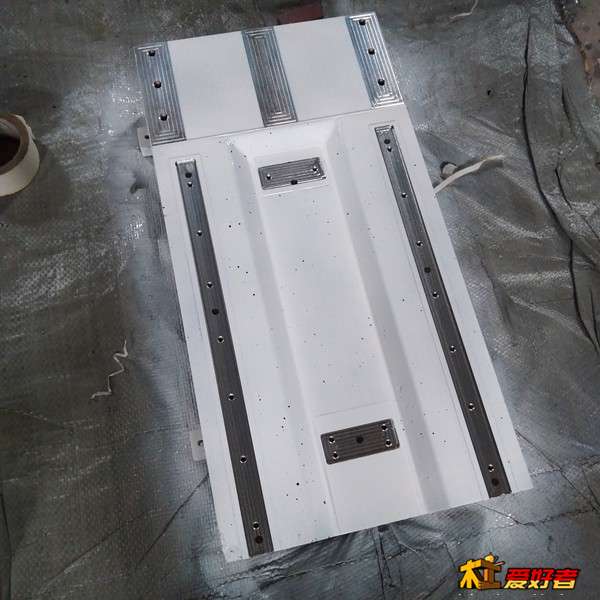

喷漆前，

喷漆后沙眼都暴露了，不过不影响强度

阿嚏48 · 发表于 2020-10-8 10:00:05

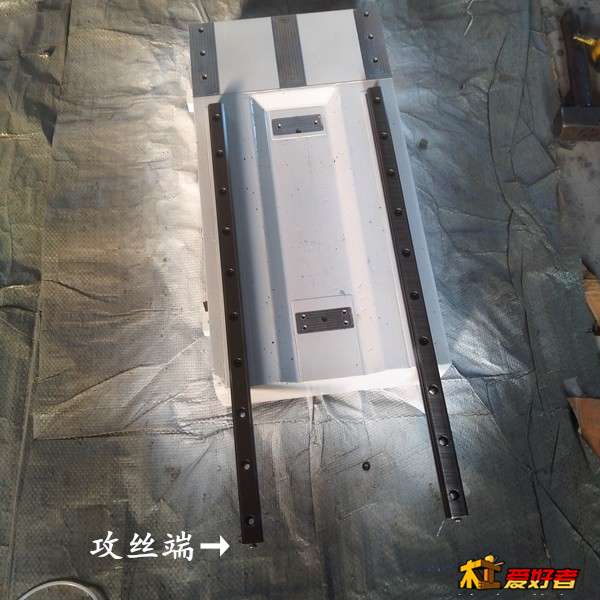

固定轨道

阿嚏48 · 发表于 2020-10-8 10:02:54

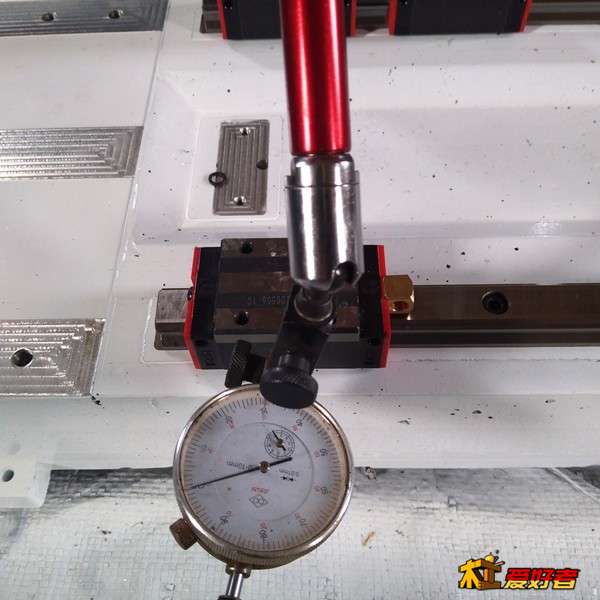

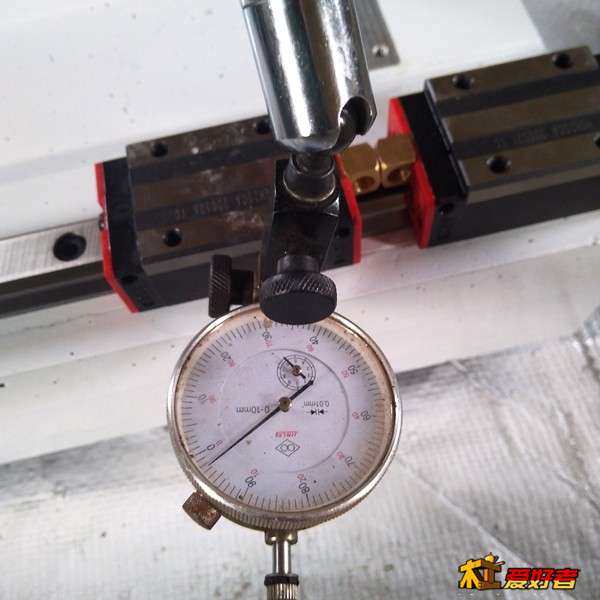

打表轨道约1.5丝，打表滑块2.5丝，

阿嚏48 · 发表于 2020-10-12 14:25:48

本帖最后由阿嚏48 于 2020-10-12 14:26 编辑

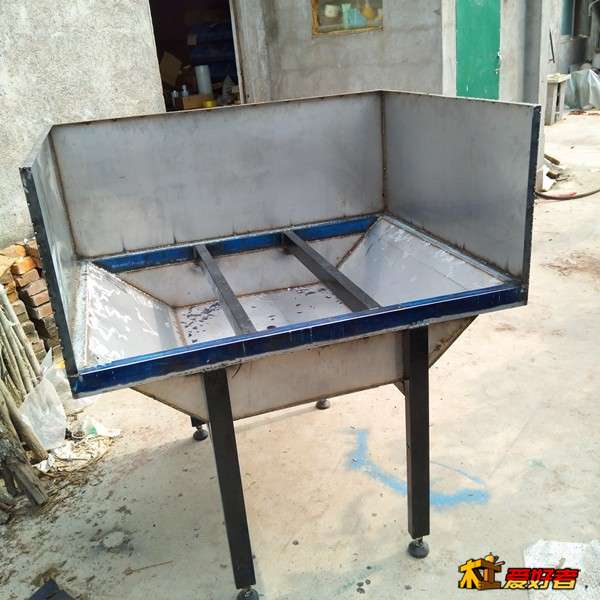

等了好几天，不锈钢板终于到货了，昨晚和今天上午加班加点终于有个样子了，还没弄门，找不到理想的装门方式，以后再装门吧！一会刷树脂喷漆防锈

阿嚏48 · 发表于 2020-10-13 17:01:07

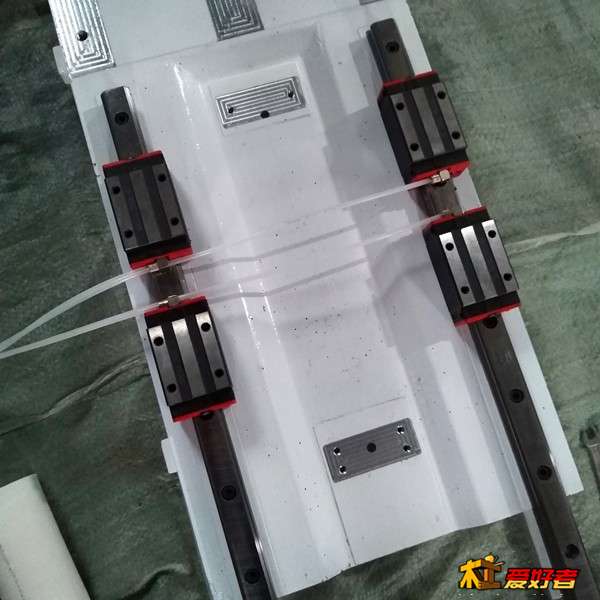

滑块油路

DJ不语 · 发表于 2020-10-5 12:21:31

六个月那是不可能的，木友们集体催更，干就得了。

捱多年 · 发表于 2020-10-5 12:32:57

图纸在脑海里？现在看不出所以然

阿嚏48 · 发表于 2020-10-5 13:00:56

DJ不语发表于 2020-10-5 12:21
六个月那是不可能的，木友们集体催更，干就得了。

主要是杂七杂八的东西，比较麻烦，部分配件需要等，就说现在的架子上的钢板吧，算订做要好几天才能用上，耽误大部分时间，没舍得用不锈钢板，用的2mm的钢板

小能 · 发表于 2020-10-5 16:05:46

我也做了一个升降台，主架用的铝合金型材，立柱用的光轴滑台，设计好，材料自己组装

心灵De另一半 · 发表于 2020-10-5 16:07:57

大制作，围观~

hyyas007as · 发表于 2020-10-5 19:36:59

哈哈。。好机，流口水的了。期待进度能早早的完成。让我等观摩

阿嚏48 · 发表于 2020-10-5 19:45:08

小能发表于 2020-10-5 16:05
我也做了一个升降台，主架用的铝合金型材，立柱用的光轴滑台，设计好，材料自己组装

型材机我不看好，链接方式在那放着呢，总感觉不怎么牢靠，并且型材本身的公差也不小，没用过型材，也不知道到底怎么样，随口一说，说错莫怪

阿嚏48 · 发表于 2020-10-5 19:46:21

hyyas007as 发表于 2020-10-5 19:36
哈哈。。好机，流口水的了。期待进度能早早的完成。让我等观摩

共勉！

流淌的小溪 · 发表于 2020-10-5 22:06:15

小能 · 发表于 2020-10-6 07:34:56

阿嚏48 发表于 2020-10-05 19:45
型材机我不看好，链接方式在那放着呢，总感觉不怎么牢靠，并且型材本身的公差也不小，没用过型材，也不知道到底怎么样，随口一说，说错莫怪

数控下料，切口整整齐齐的。可以多加角撑和固定板啊。
