DIY 趣谈（二）轴承

t2930 · 发表于 2020-9-18 21:16:52

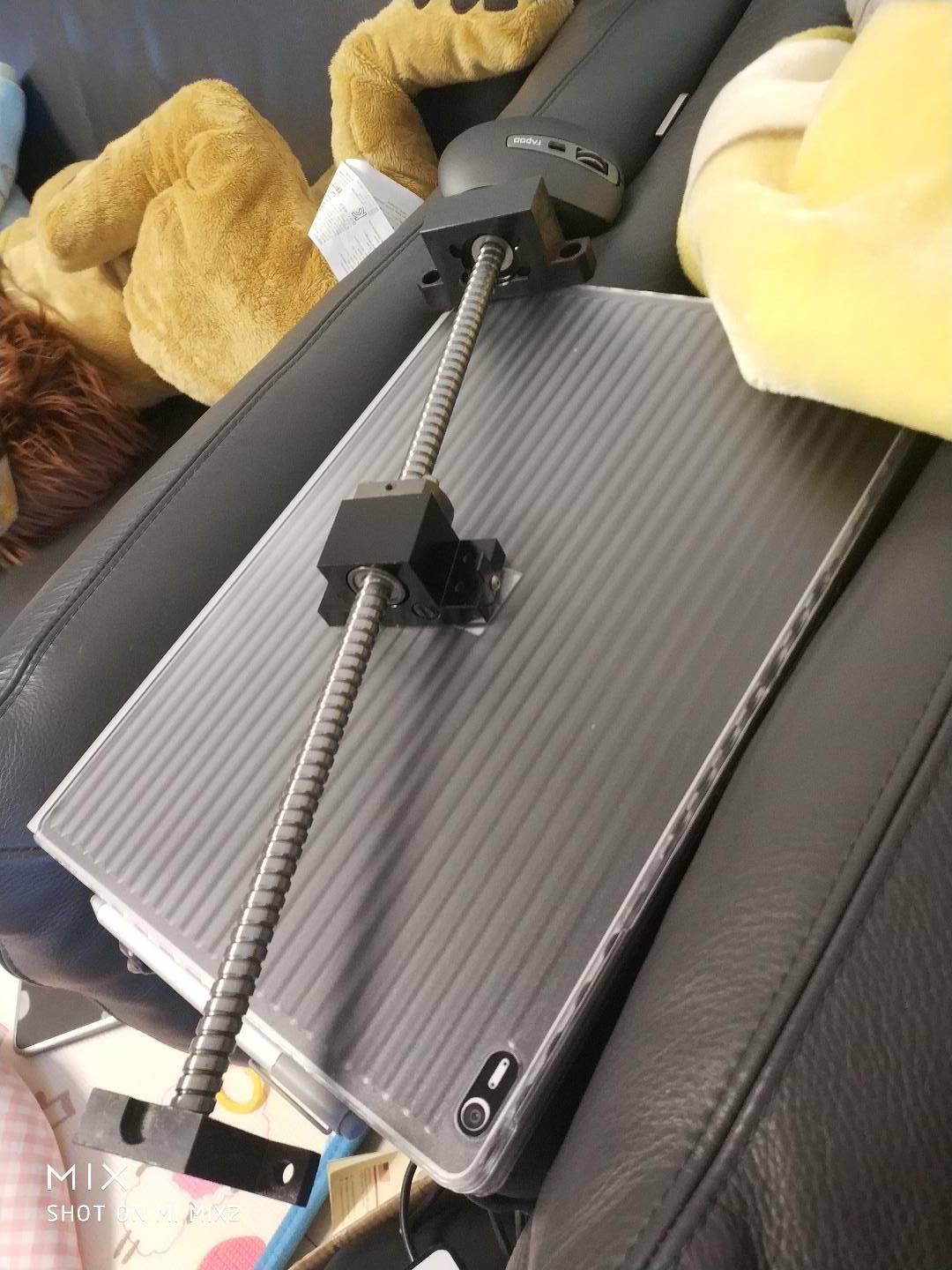

一体座只比C5的BK12贵20多，这个一体价值大不？

湖湖 · 发表于 2020-9-18 22:35:08

本帖最后由湖湖于 2020-9-18 22:51 编辑

t2930 发表于 2020-9-18 21:165 E9 J, p. u! j! h- T
一体座只比C5的BK12贵20多，这个一体价值大不？

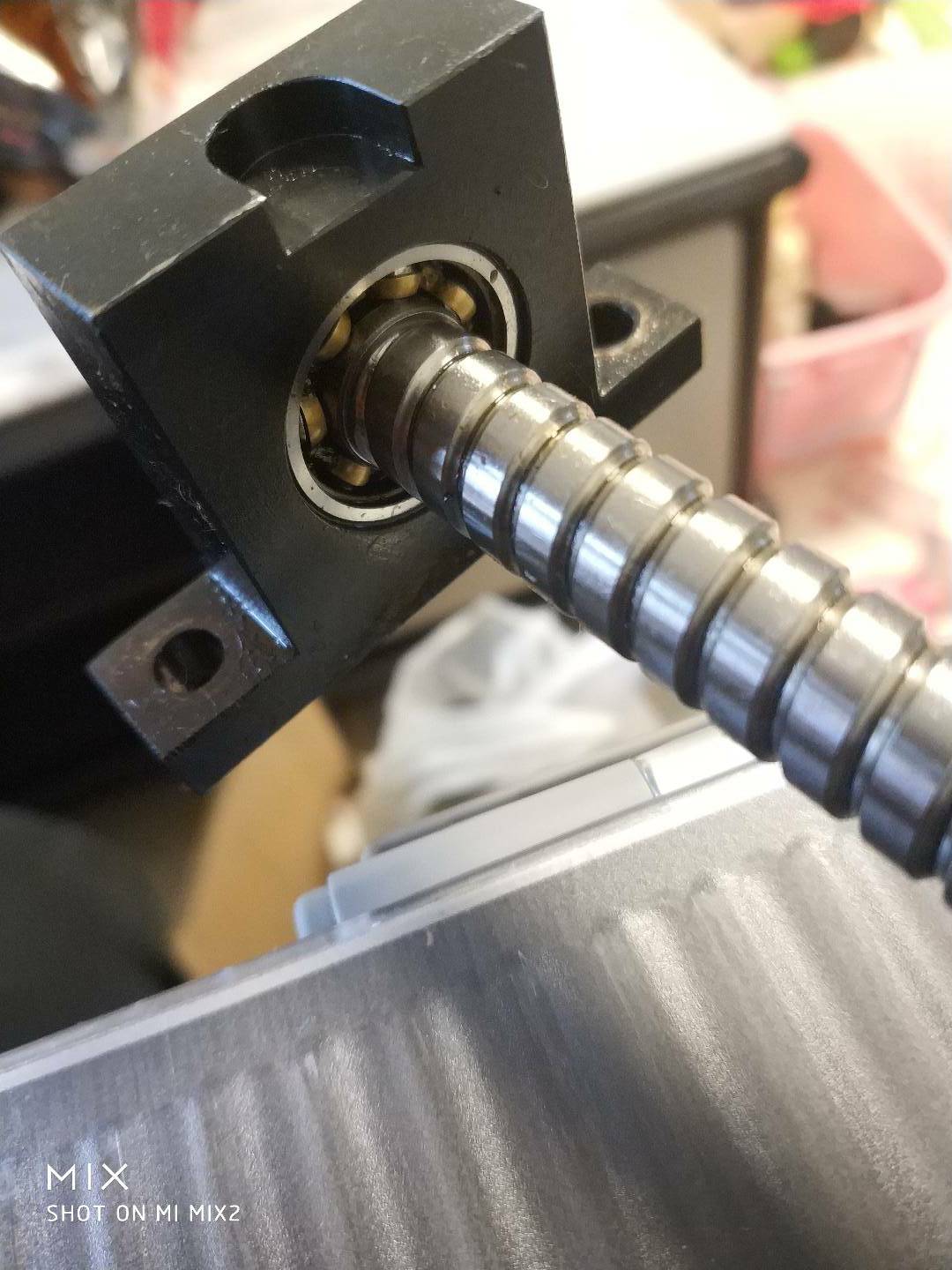

能用一体的尽量用一体。但是里面轴承必须是角轴承。如果是深沟轴承就不如用推力轴承了。

一体的安装方便其实比光是轴承座好安装也容易。关键电机和丝杆的同心度会好很多。

keithpupu · 发表于 2020-9-18 22:55:54

湖湖 · 发表于 2020-9-18 23:23:16

本帖最后由湖湖于 2020-9-19 02:52 编辑

adx123123 发表于 2020-9-18 07:569 u; W' L$ K9 j3 ^5 Y( P/ W

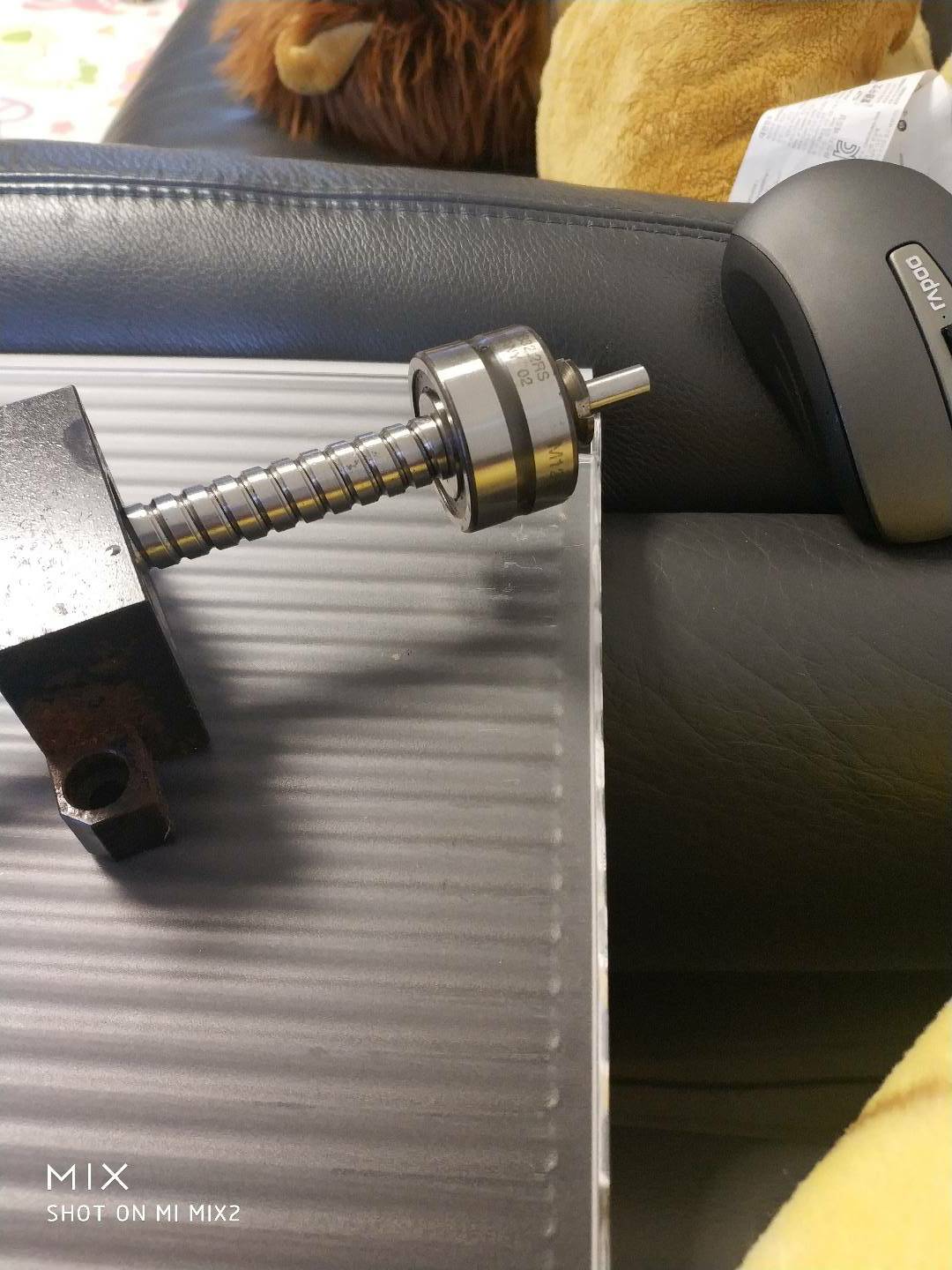

2.1元的是平面轴承作用与轴向和径向木有关系的

这叫平面推力轴承是专门承受轴向力的轴承。

任何轴承所承受的力都是轴向或者侧向之一（也叫切向各种文件解释不同意思是一样的）或者混合的（就是两个方向都能承受一定载荷）。两个方向都不承受力的叫神经病轴承或者叫扯鸡巴蛋轴承~~~~~~~

sdacc · 发表于 2020-9-19 02:12:19

有一种一体组合轴承，丝杆用的，那个刚性高价格好看

pengruojing · 发表于 2020-9-19 07:18:13

挺好，又涨姿势了，你是没全看懂。

abs2554 · 发表于 2020-9-19 09:44:21

丝杆运行过程中还是有径向立的

abs2554 · 发表于 2020-9-19 09:45:00

用推力还需要和其他轴承组合

湖湖 · 发表于 2020-9-19 10:03:02

abs2554 发表于 2020-9-19 09:443 N, y4 M; W9 P1 ?9 i. Y9 K
丝杆运行过程中还是有径向立的

径向力是导轨承受的。跟丝杆无关。如果都需要丝杆来承受了。说明这个是面条机！两个推力轴承就足够了除非是工业重型设备。

唐秦工坊小波 · 发表于 2020-9-19 10:17:11

就目前烧友的组装设备和技术考虑这些完全没用

尹志春 · 发表于 2020-9-19 10:29:53

群主说的很对，这个跟嫖娼一样，可以去天上人间，也可以去会所，当然还有路边可选，要是实在穷，左手也不是不行，效果都能达到，体验感不一样。这个也一样，就算不用轴承也能工作，直接在丝杆上开个槽，再用个U形片一卡，装紧点一样达到精度，U形卡片用冲床冲，几分钱一件省钱，省力，省时。丝杆轴承要受径向和轴向力，丝杆在工作时径向保证回转精度轴向保证轴向精度，缺一不可，这个可不是说将就就行，

灵灵漆 · 发表于 2020-9-19 10:34:58

涨姿势了，多谢分享哈

wsddwdxs · 发表于 2020-9-20 19:37:26

我是做雕刻机的还是有点发言权的，
1 这种铸铁座不要以为外观一样精度就一样，淘宝低价的大部分都很差，中心高轴线平行度公差很多相差达0.1mm
2.只要是滚珠丝杆就得用角接触轴承，p5配对角接触轴承能提供接近0.01的跳动公差，平常买都是深沟球轴承按设计不能承受轴向载荷精度不稳定达不到0.01，
3，不要考虑推力轴承精度不合适，只有不要求精度的粗加工才会用，正规数控机床丝杆座是用大接触角的丝杆专用角接触轴承
4，小行程机器行程400左右的用好点的国产导轨也有0.01mm的直线度
5，p5级磨制丝杆精度只有0.018，不要以为是个磨制丝杆精度就能到0.01
6，淘宝卖的丝杆座大部分都达不到标称公差使用前最好测测
7，淘宝卖的主轴座大部分轴线和底面都不平行使用前要测量
8，太多了不说了

湖湖 · 发表于 2020-9-20 21:17:50

本帖最后由湖湖于 2020-9-20 21:24 编辑

wsddwdxs 发表于 2020-9-20 19:37& _) T0 K b T# [
我是做雕刻机的还是有点发言权的，
+ P; S% ~4 J" O1 这种铸铁座不要以为外观一样精度就一样，淘宝低价的大部分都很差，中 ...

简单说吧完全一样或者一个轴承座换不同的轴承精度是不同的这个你承认吧。

第二假设理论上说存在万能的轴承座。所有轴承装上去精度都一样。那我肯定选推力轴承而不是角轴承。因为推力轴承载荷是角轴承的很多倍！这个没问题吧！如果你研究过轴承的话！

第三点任何轴承都会磨损角轴承的磨损其实比推力轴承高。这个你研究轴承应该清楚吧！

第四点产生磨损以后  角轴承替换成本比推力轴承高这个是现实吧~

每种轴承都有其用途。角轴承还是推力都不会是万能的。只是看设计者怎么去选择了。

说直白点  如果机架本身刚性都不够不如用推力轴承。推力轴承好处是即使有磨损也可以通过螺母去调整。反正机架变形早就超过轴承精度。多0.01和少0.01 实在是没什么区别在雕刻行业上。可实际保养和价格差的多了。

当然你要用在CNC上  我也说了你最好用角轴承不知道您是眼瞎还是脑壳有问题看不到。

如果您是专业来抬杠的当我撒豆没说你说撒是撒。但是我可没说过轴承架的精度问题。那是你自己说的。

尹志春 · 发表于 2020-9-20 22:45:29

wsddwdxs 发表于 2020-9-20 19:37
* \, E" Q3 M! N8 f/ X& J我是做雕刻机的还是有点发言权的，; r% P% a: o0 ^# `
1 这种铸铁座不要以为外观一样精度就一样，淘宝低价的大部分都很差，中 ...

精度？50W内的设备有精度能到300/0.01的？哪家产，哪家敢说他有，现在最能达到精度的设备是慢走丝，因为没有震动，没有热变形，没有刀具直径磨损，没有受力变形。，业内能买到最好的精度的是夏米尔，夏米尔都不保证精度0.005
再说测量设备，36W买的三坐标，精度0.005-0.008，不要跟我说DIY精度0.005。大厂，测量设备都不敢标精度0.005。不说小厂。前几年公司买西部慢走丝，我去谈的，售价1350W日元，当时业务说精度0.002，合同打的是0.002，老板死活不签，最后改成0.005-0.008，还一大堆条件，恒温车间，无尘车间。工件要求，一大堆附加条件才给签的，机床厂不是傻子，要是真能达到早签了，100多W的机床，要真签了0.002的精度，认真的找麻烦，不知要赔多少钱。
很多人对精度没有概念，动不动0.0X，认真了解一下，你们用的卡尺都是0.02精度的，连个测量都搞不定还谈精度，光栅尺只显示0.00X，不代表他有这个精度，1000块以内的精度在0.02，不信可以问厂家
