3D打印斜孔夹

winnc

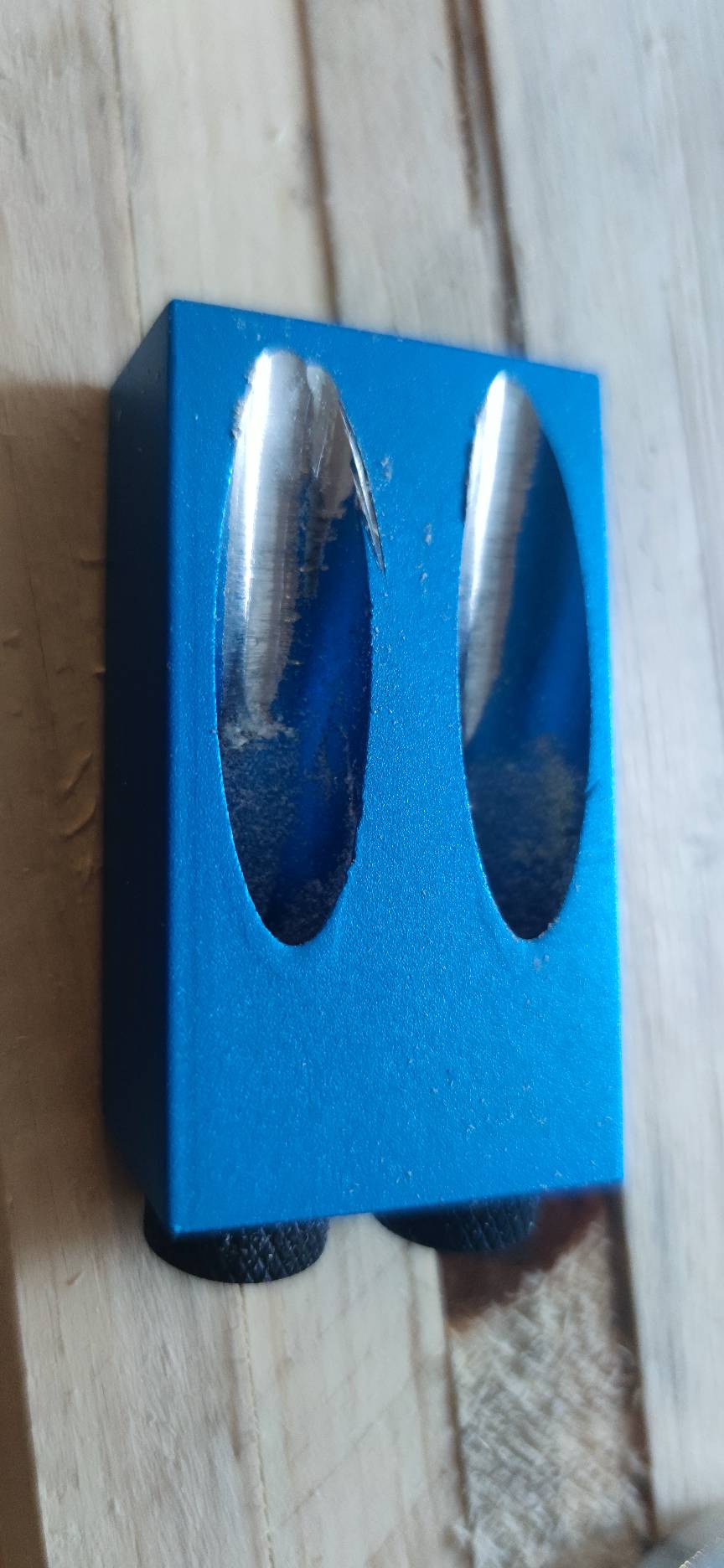

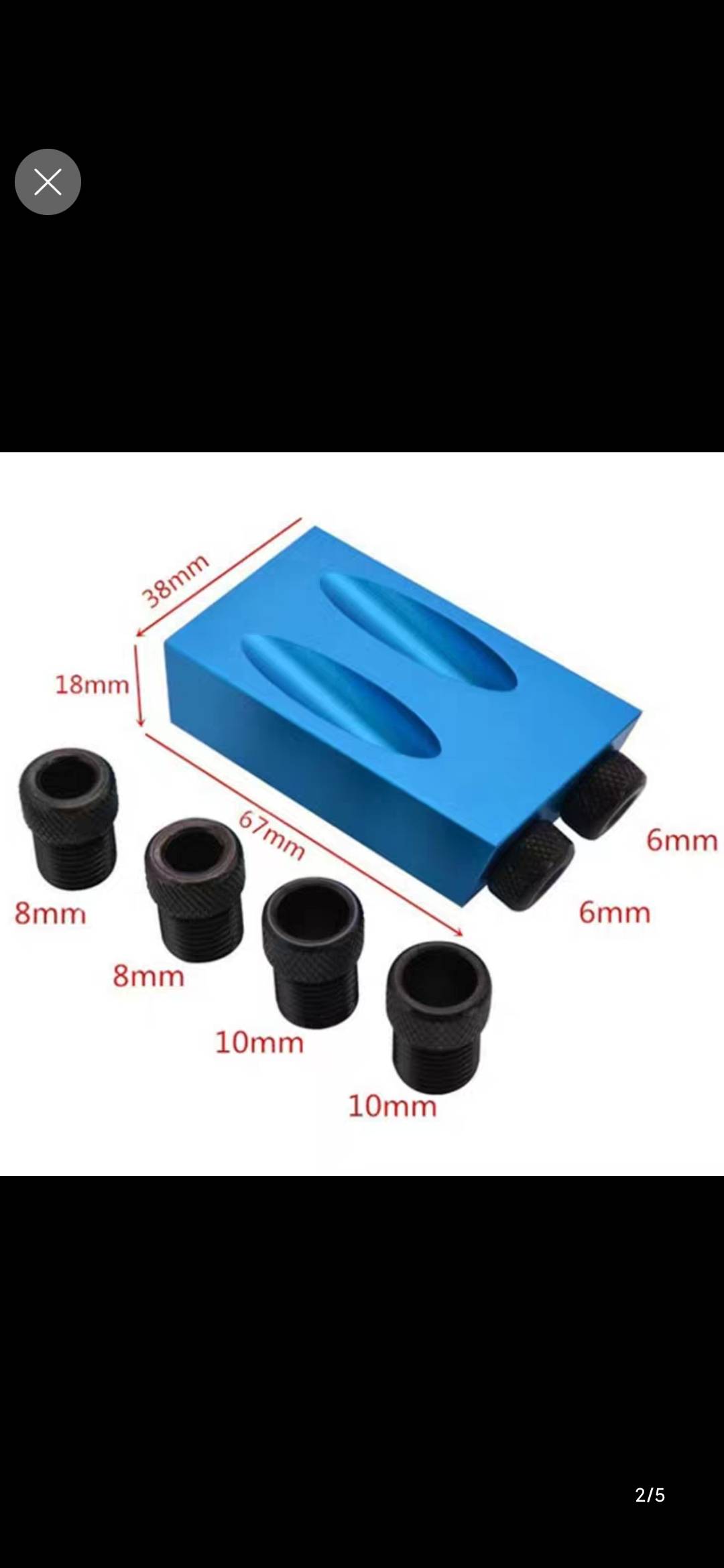

行，厉害，在斜孔内插根材质好些的金属空心棒，防磨损，让不就这，不出5个孔就报废了。前天在淘宝买了个廉价斜孔器，铝合金的打一个孔磨损一点，十个孔已经严重受损了，还得选起码合金钢的，让不真无语！

6 J8 n$ k  N/ q- ^3 G( K+ k

ts冬子

winnc 发表于 2020-9-18 15:39
行，厉害，在斜孔内插根材质好些的金属空心棒，防磨损，让不就这，不出5个孔就报废了。前天在淘宝买了个廉 ...

$ a0 N' {' D$ \0 X* Y9 C0 w钻套不起作用吗？

ts冬子

打印文件

ts冬子

keanu131 发表于 2020-9-17 08:56
9 o- Q% Z) K2 F9 U哦，楼主可以分享一下模型吗？我也打一个试试

文件上传了，第一个文件是我打的这个
& _/ o; k* {2 J# J; U& g0 w& t6 R

winnc

ts冬子 发表于 2020-09-19 16:13
5 _1 Q9 }/ e. U' z- `' {钻套不起作用吗？

我这个钻套太短，而且是10mm的直径，你必须要做个整体钻套，而且直径接近钻头直径，这样才能保证钻头不与斜孔末端磨损。

qq82958943

得用AI做，最好用Cr12热处理到HRC55左右，就算你用PA66+GF50做也是一样，打几个孔后发热钻套与基座的地方就会松动，产生微变形

ts冬子

qq82958943 发表于 2020-9-30 08:15
* c$ w1 f4 O' M得用AI做，最好用Cr12热处理到HRC55左右，就算你用PA66+GF50做也是一样，打几个孔后发热钻套与基座的地方就 ...

6 l1 g. R" ]9 Z# Y" D3 |, _3 P这个角度有没有讲究？

qq82958943

ts冬子 发表于 2020-10-05 16:49
% S% s4 E  D# q; B这个角度有没有讲究？

角度要小一点，至于多小也说不上来，实际上，实际应用中我认为厚度X高度，这两个数据的，平房面积的，对角线，就是你需要的角度，其实你应该做一个能调节角度的这样能灵活些，一般我开斜孔，在2.2板厚高度在7到8左右的地方是斜孔的起点，出来的小孔正在在2.2厚板底部中心，这只是我一个相对的参数，，角度太大，螺钉受力板与板的结合点边相对拉扯变形立板就不是标准的九十度，所以这个角度是越小越好，不要担心螺钉的长度也不用担心批头的长度，前者螺钉孔是沉头钻打出来的的钻头上有活动限位器，后者批头网上有各种长度的卖
