五轴小鸡鸡，大体上算是完工了

Sein850 · 发表于 2020-9-5 21:12:13

゛梦_突然间碎了发表于 2020-9-5 11:54) E+ ?8 h- o; a8 _- l: p

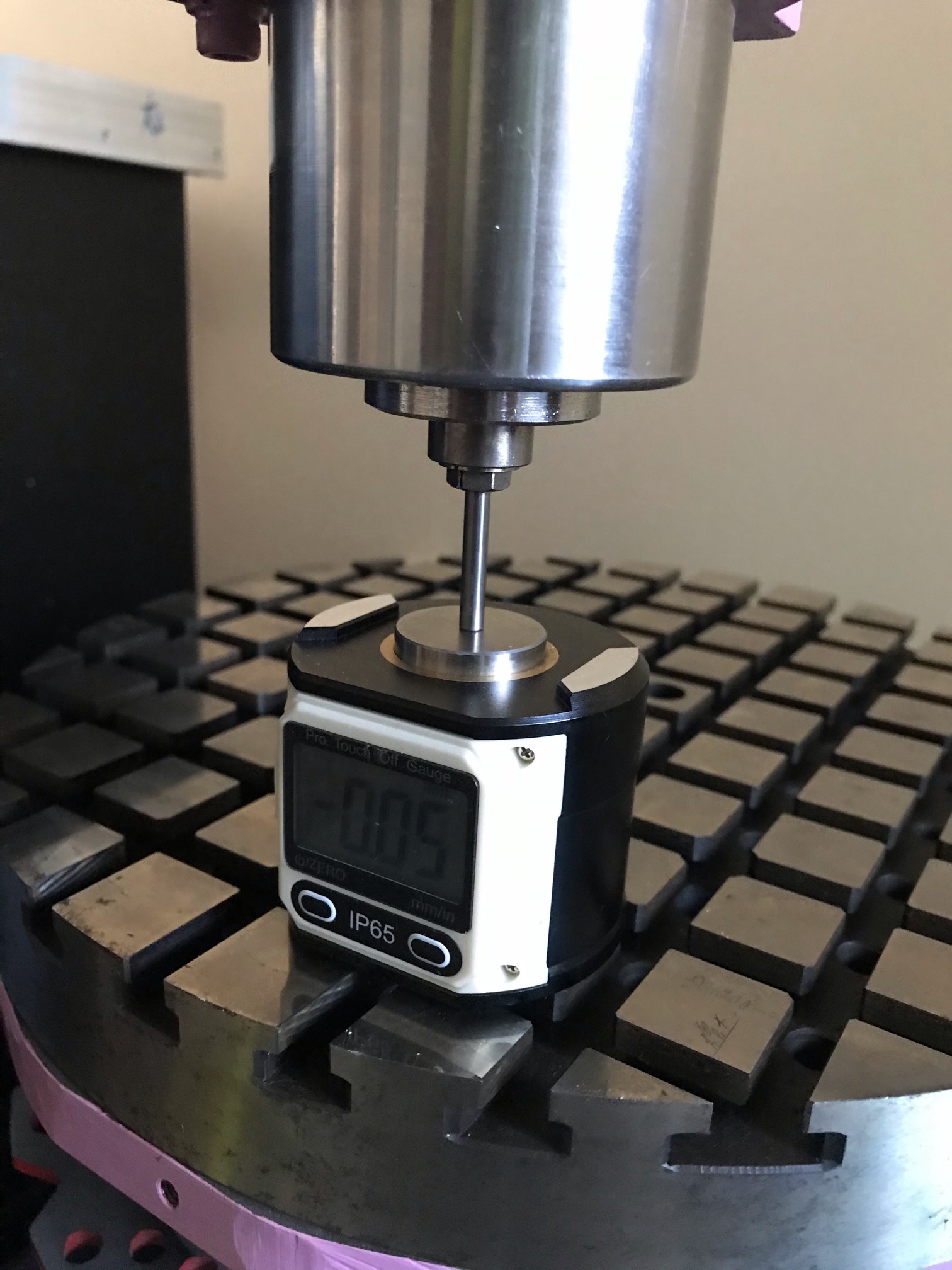

这个主轴挺有意思。什么的，。没怎么见过呢

也不大清楚，就是之前论坛里边有人分享的，就入手一个试试了

Sein850 · 发表于 2020-9-5 21:13:33

dragontiger 发表于 2020-9-5 14:53 `4 `8 o3 g/ y+ O* v- Y2 U
目测楼主的右手特别粗壮

麒麟臂

Sein850 · 发表于 2020-9-5 21:13:59

厉天正发表于 2020-9-5 16:09
; F7 b/ p7 M& f7 Q0 O这控制器现在带刀库了吗？

么得刀库~

Sein850 · 发表于 2020-9-5 21:14:28

hynzmj 发表于 2020-9-5 17:53
( V; q4 s: V2 Z2 B, K1 q控制器同款哈，应该加上手轮，特别方便

嗯，手轮有的呀

keithpupu · 发表于 2020-9-5 21:22:23

同时结合了健身。。。。

Sein850 · 发表于 2020-9-5 22:57:45

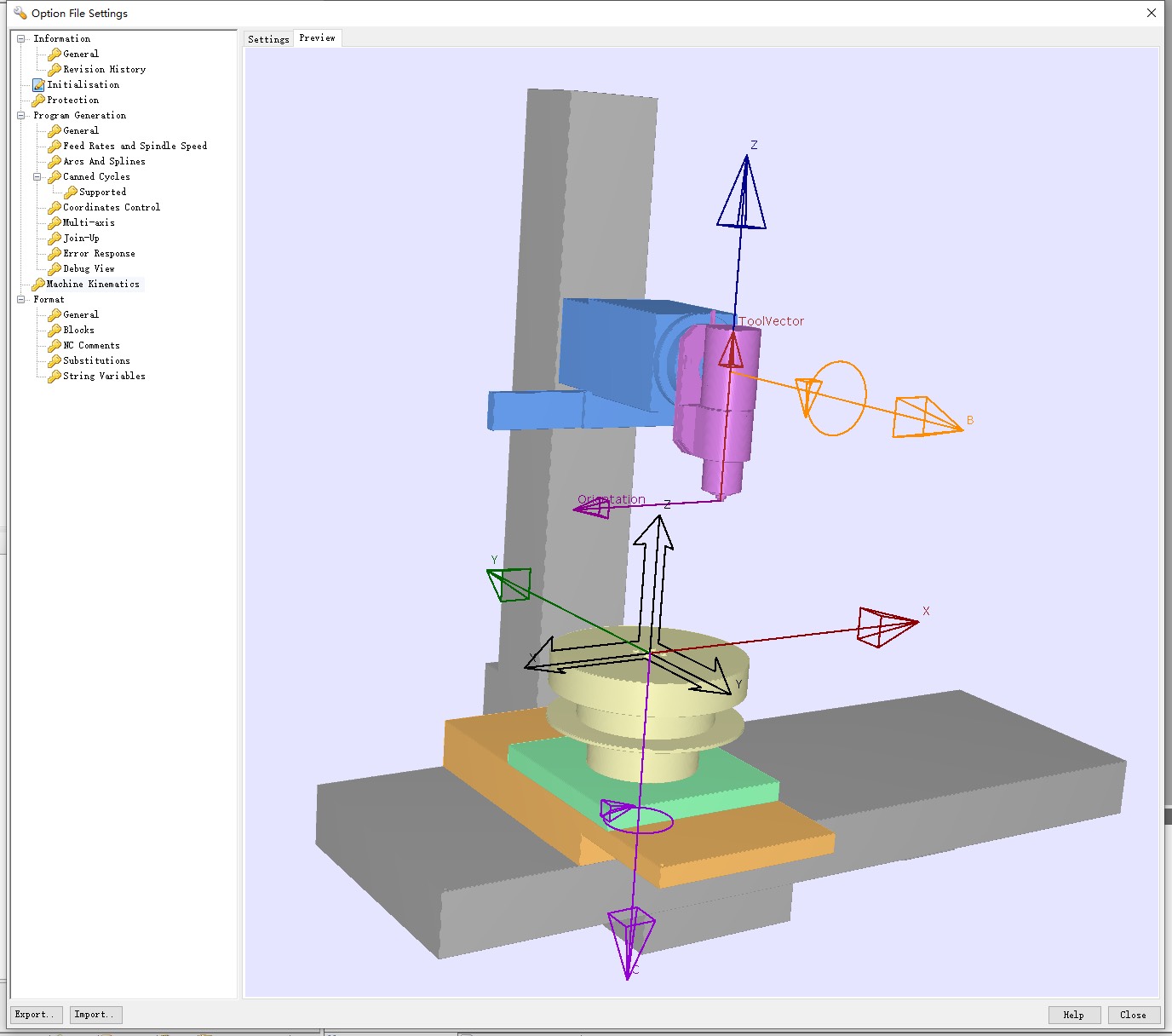

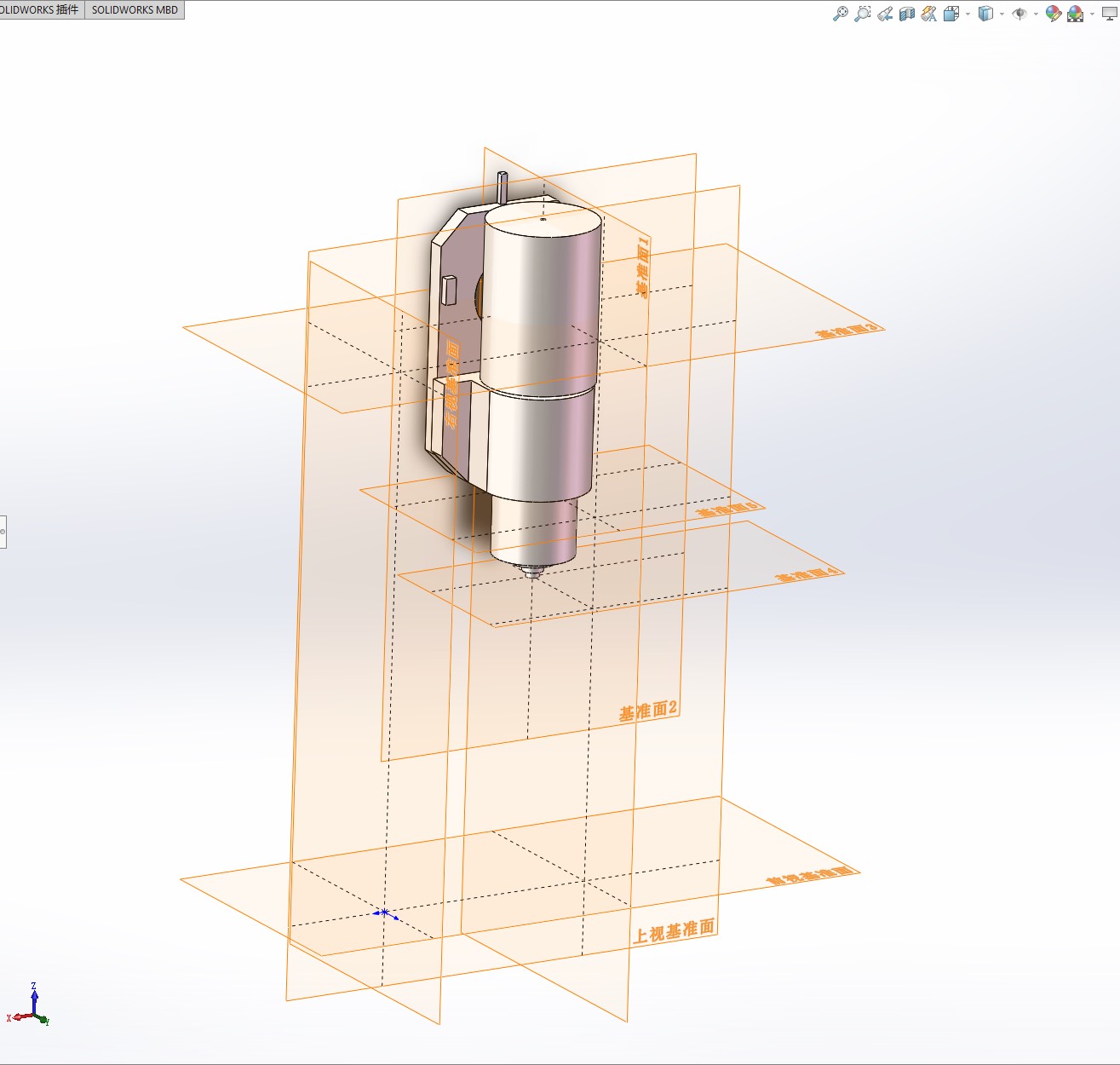

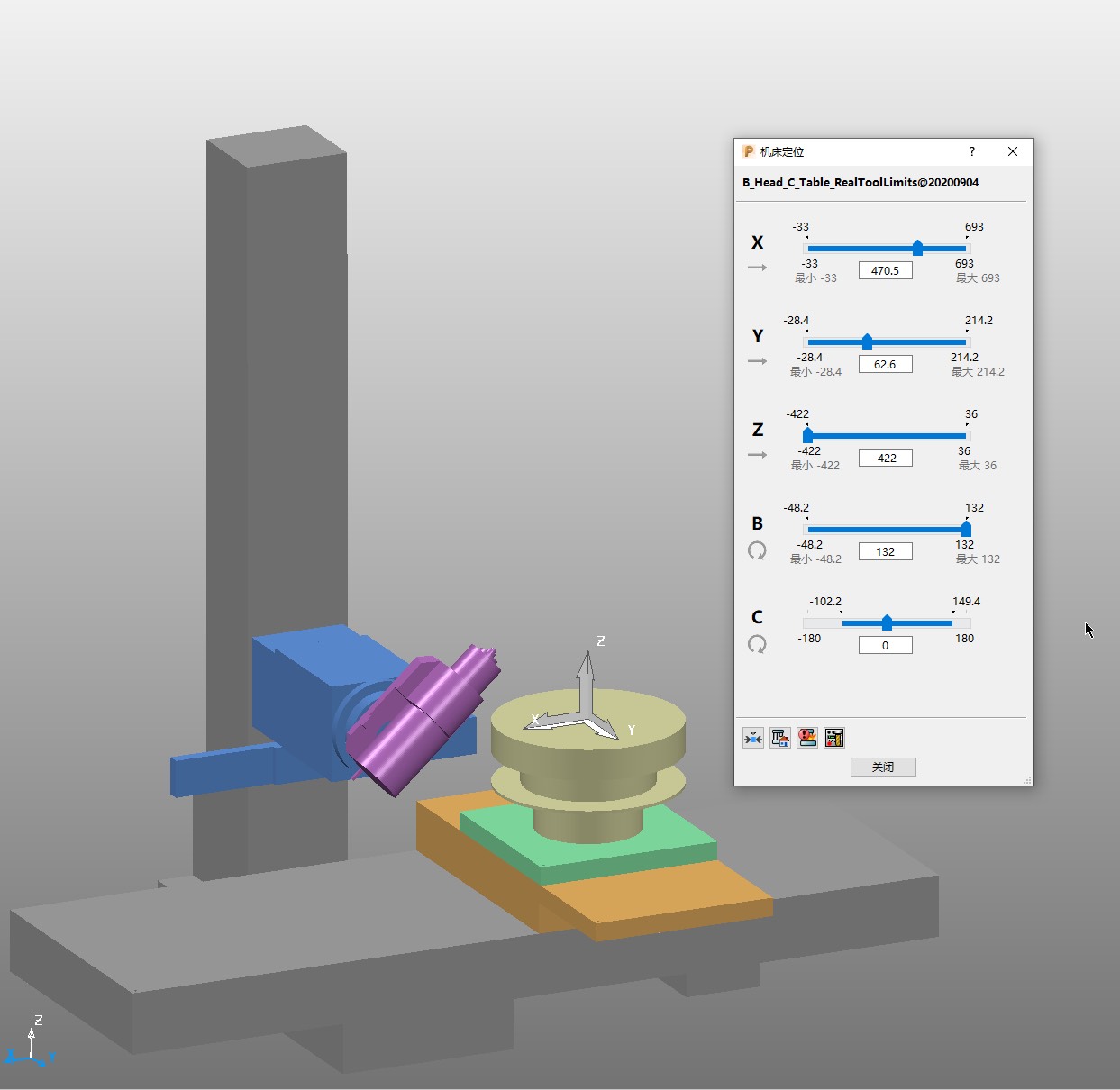

一天光就画图了，业务不熟练比较费时间

bg6jlj · 发表于 2020-9-5 22:59:07

颜值是第一生产力，说实话有改进空间。

Sein850 · 发表于 2020-9-5 23:05:19

bg6jlj 发表于 2020-9-5 22:593 N! a7 F. f- [+ V
颜值是第一生产力，说实话有改进空间。

颜值就这么着了，首要保证功能先，放过自己~

星期天休息 · 发表于 2020-9-5 23:17:38

一地鸡毛，没有抓住重点，几个月后小问题特别多，每个驱动器前面加一个空气开关是什么意思。用那么多接线排是为了好看吗不是多此一举吗。电气布局以简洁为上，尽量减少接插件的使用，走线清晰明了。

bg6jlj · 发表于 2020-9-5 23:18:35

只改b轴和主轴支撑臂就完美了。整块铝加工中心干一个，可以当传家宝了。然后电控箱理理走线便于维修。个人看法，虽然我肯定做不出楼主这水平，吹牛我在行。

bg6jlj · 发表于 2020-9-5 23:20:40

看楼主做机器，光机电气软硬件全通，人才大大滴。

湖湖 · 发表于 2020-9-5 23:37:53

这个电控箱要出故障我肯定懒得修了。。。。。。。。眼都花了~

Sein850 · 发表于 2020-9-6 01:35:57

星期天休息发表于 2020-09-05 23:171 B& Q7 v& h: f( E
一地鸡毛，没有抓住重点，几个月后小问题特别多，每个驱动器前面加一个空气开关是什么意思。用那么多接线排是为了好看吗不是多此一举吗。电气布局以简洁为上，尽量减少接插件的使用，走线清晰明了。

有啥小问题说说看，愿闻其详

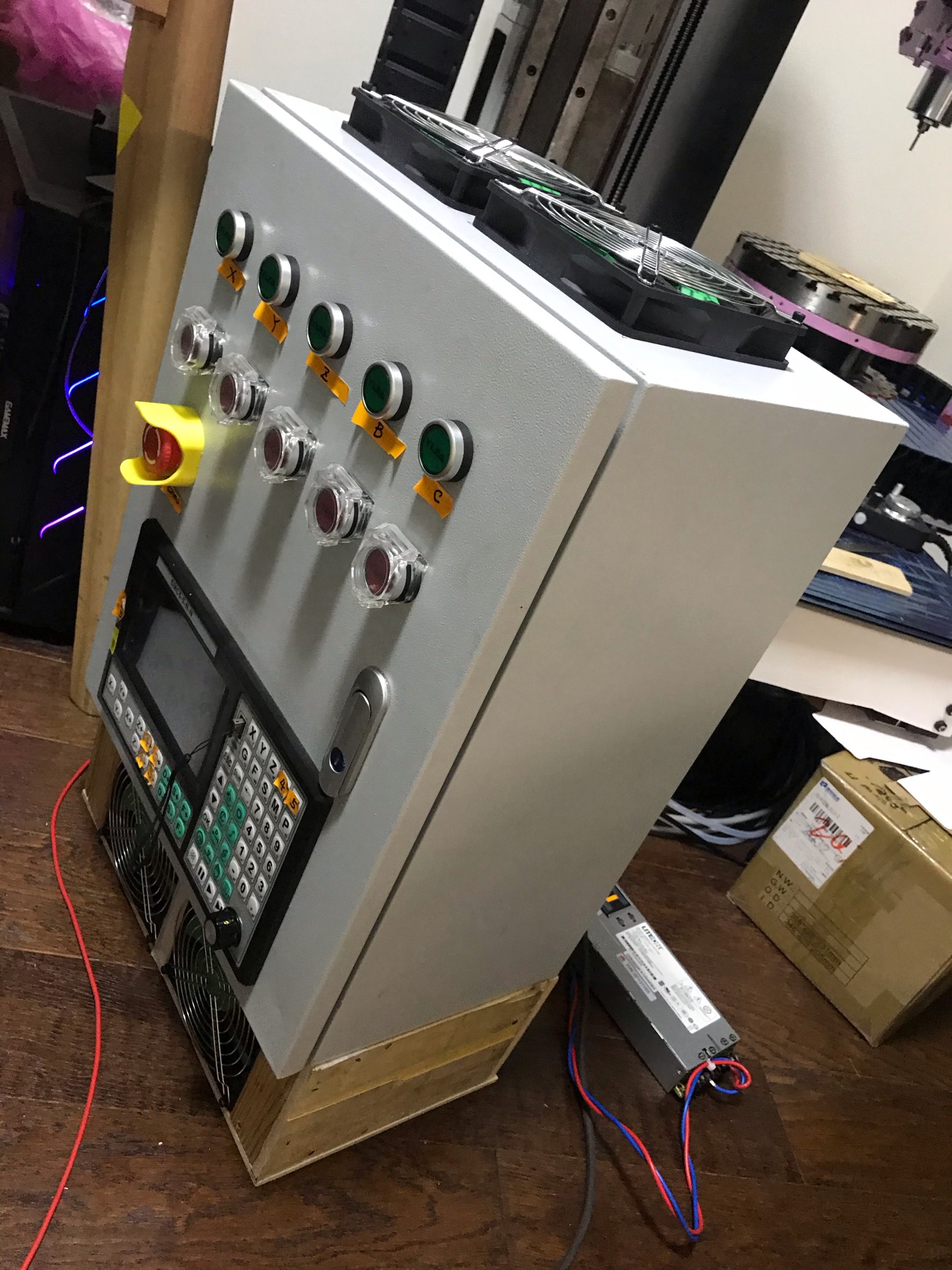

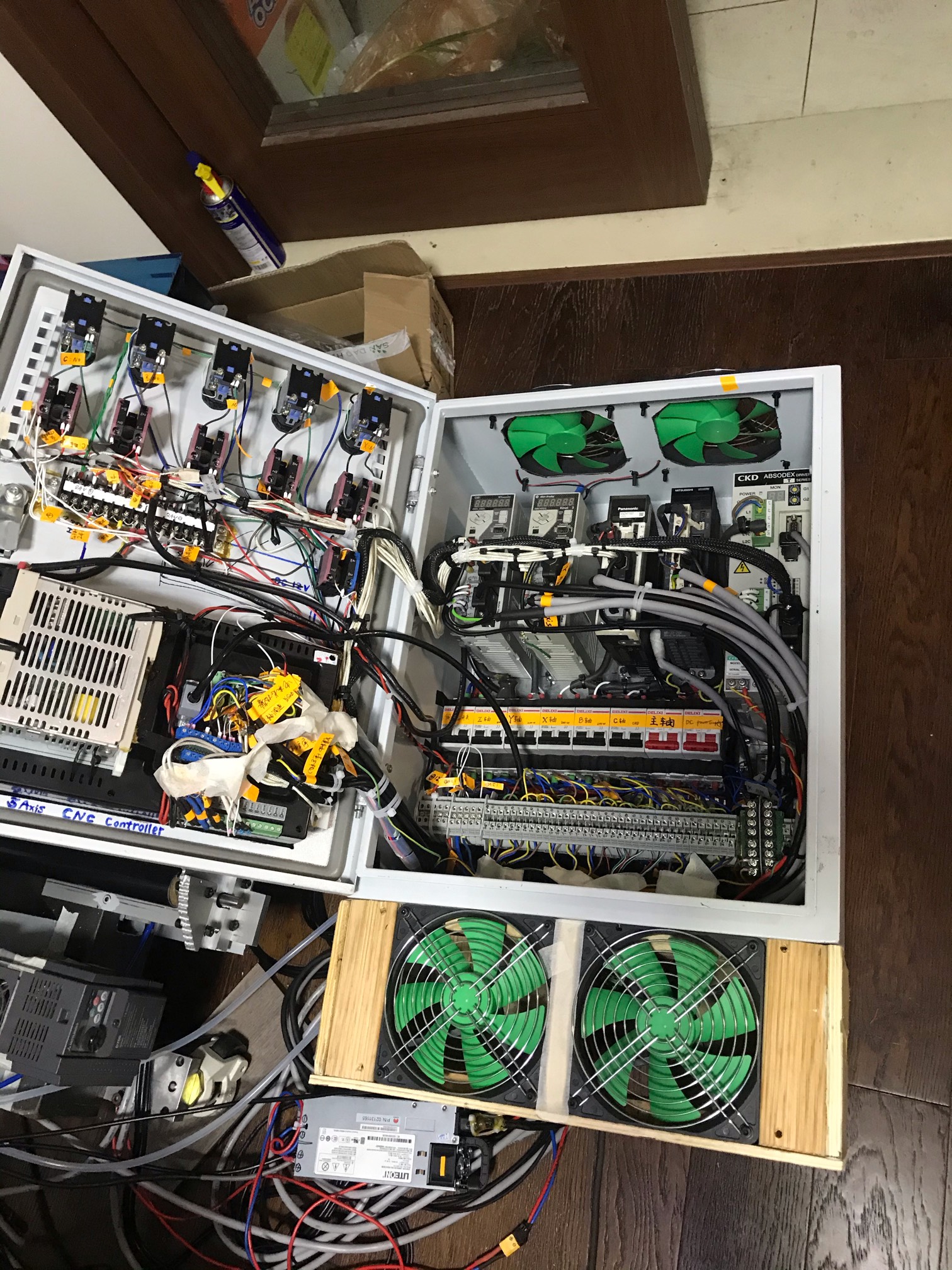

驱动器前加空开方便各轴独立控制上下电，不用任意时刻全部轴都给电，接线排是因为十几个光电开关要供电以及接信号，我采了信号去光耦隔离板再去控制器，基本上输入输出信号都进过隔离，没直接去控制器接线端，所以用端子排比较合适，其实箱子大点就好多了这是400*500尺寸的

Sein850 · 发表于 2020-9-6 01:40:34

bg6jlj 发表于 2020-09-05 23:18+ ]" I! }& i! N K* R& y
只改b轴和主轴支撑臂就完美了。整块铝加工中心干一个，可以当传家宝了。然后电控箱理理走线便于维修。个人看法，虽然我肯定做不出楼主这水平，吹牛我在行。

之前想过那么做精度颜值应该能保证，后面忍不住想想还是自己试试满足动手的欲望

Sein850 · 发表于 2020-9-6 20:59:25

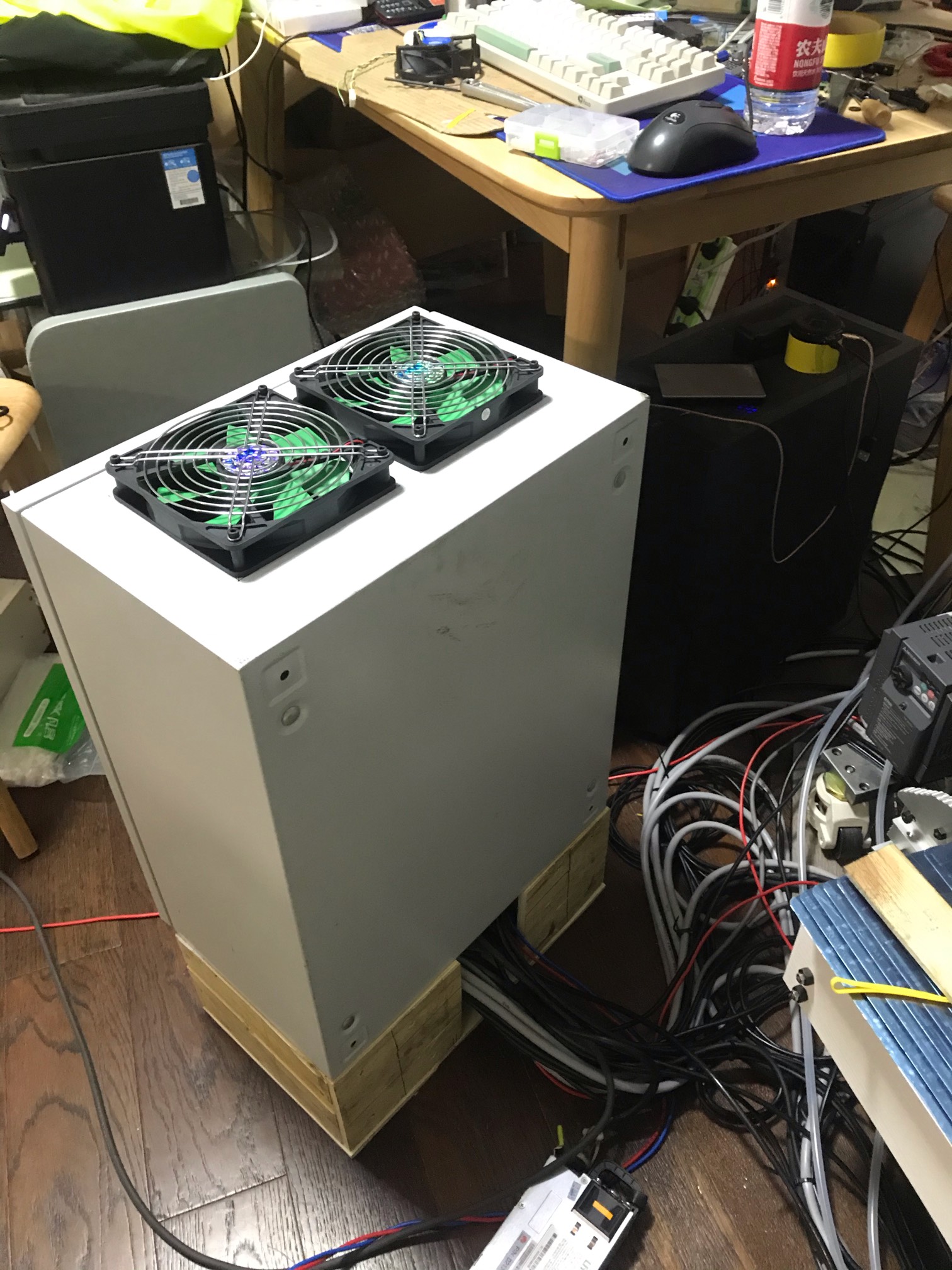

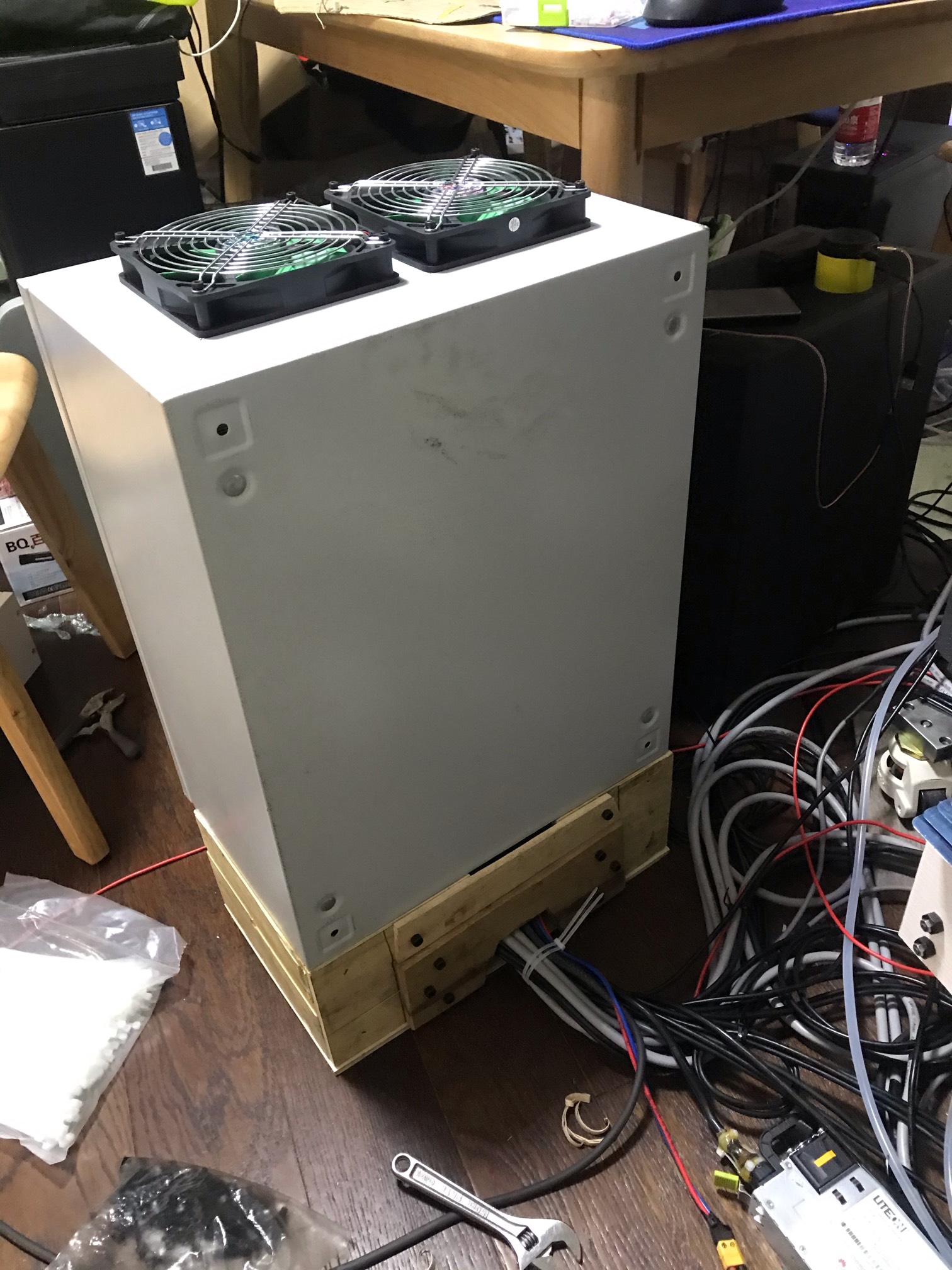

加上两个风扇底部鼓风，两个顶部抽风，动静不大
