小强数控车床改造完毕

MTComputer

湖湖真心強大, 必須支持
/ K' O. ^7 |$ D- K
$ i% O1 y% o8 S3 Z- o' `+ X留名慢慢學習
2 Z) V# ?* h: c; S& Z$ s

ooooyy

狗狗吉祥 发表于 2020-8-27 08:08
我也想自己撸个，动力头想用伺服的，不知道什么功率合适。

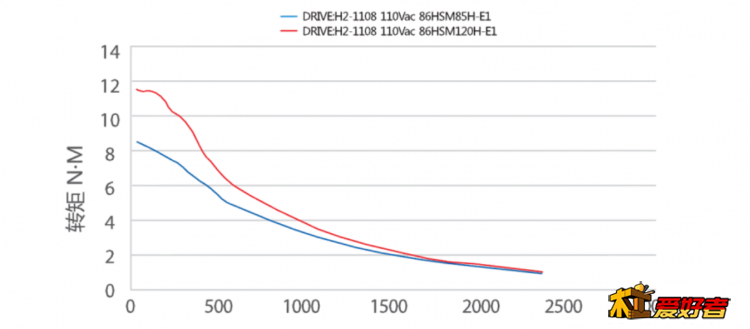

雷赛的120混合伺服，再怎么混合伺服，说到底这货还是个步进电机。输出转矩要看频矩曲线。至于这个电机在2000转时转矩有多大，请看官方资料：

看到了吧，2000转时这个电机输出只有不到2NM。单这个型号而言，500转以内才能保证8NM以上的输出转矩。1000转的时候已经跌到不到4NM了。剩下的脑补吧。
所以说，要对电器多研究研究，选型不是看看铭牌拍脑袋就行的。有点时候现实和想想差的不是一般的大。
3 {# {+ F$ v. a' a! I5 M  f$ ?

dragontiger

ooooyy 发表于 2021-2-19 08:30
雷赛的120混合伺服，再怎么混合伺服，说到底这货还是个步进电机。输出转矩要看频矩曲线。至于这个电机在2 ...

就是嘛，胡大师整天说他那24N扭矩车床，那是脱出力矩，或者叫做锁紧力矩而已。
一动起来就没那么大力矩了。
伺服电机才是王道。

湖湖

ooooyy 发表于 2021-2-19 08:30
雷赛的120混合伺服，再怎么混合伺服，说到底这货还是个步进电机。输出转矩要看频矩曲线。至于这个电机在2 ...

% b# O+ {, q" |$ m# h5 H5 \- F2 v+ |纸上谈兵 有 用吗？？ 加工钢材 要2000转吗？ 这个你都不明白  光扯淡表格 有毛用呢 ！

! a  ]. O3 H# \" j0 h, Y9 `正常加工 钢材 60~300转 多少N呢 ！ ！连加工钢材需要的转速 都不明白 。 2000转是抛光 用的  你要那么大 扭矩毛用？

/ d. P% R9 h9 D车床 需要的是低速大扭矩  高速上的去 。这个道理 都不 明白 扯毛线。

" H1 n9 G. c1 y' J# _另外这个表是指在 50V 电压下 的扭矩  可这个电机最高能到 直流110V  交流 80V  车床并不需要长时间加工。也不存在过热问题。
% Y2 R. X9 W8 J! ^" ~这些问题你考虑过吗 ？

正常普车 一般转速 1500以下 你知道 吗 ？ 钢材加工 都在 300转以下 你知道吗？ 你就光看 个 最高转速 的扭矩有毛用呢 ？哈哈哈哈
( Z+ g4 H' I! A1 ]  I
我这个小车床 从丝杆 到光轴 都车过 丝杆两头加工 车螺纹 ，电机选择 不是光看图表的 。也不是 光关注极限值 。要考虑 怎么用 才是关键的 。车床 电机需求 是跟 主轴电机是相反的 。主轴电机是转速越高 扭矩越大。车床是 要求低速大扭矩 甚至1分钟1转需要很高的 扭矩 。这点 闭环步进 恰恰 合适 。低速的时候 最大扭矩 。高速 也能到2000. 正好符合车床的需求。干嘛不用 ？
$ Z* A- T7 x) k. e2 e8 \
- v  f; T  B4 x7 C. u你连车床的 基本常识都没有 来扯这蛋干嘛？你先研究下车床需要什么样的性能 各种材料加工需求的 转速 再说。
; E3 p5 b' Z7 O2 ^# \; [- g
要在古代 你下场跟赵括 一样 。


8 U( v! n1 u  ^; T/ z' l' ?

$ W1 u4 g/ N( W. b7 t5 A

湖湖

dragontiger 发表于 2021-2-19 09:46
就是嘛，胡大师整天说他那24N扭矩车床，那是脱出力矩，或者叫做锁紧力矩而已。
0 B7 w# A: j0 w" R( K- j9 ~3 b一动起来就没那么大力矩 ...

0 q, |% A1 `% S% T% u你先搞明白车床 加工各种材料需要的转速 和 扭矩 再来扯淡
  s  v1 M8 B9 |' |

ooooyy

湖湖 发表于 2021-2-19 13:04
& m" v' t% g# ^9 @& f9 c纸上谈兵 有 用吗？？ 加工钢材 要2000转吗？ 这个你都不明白  光扯淡表格 有毛用呢 ！

正常加工 钢材 ...

诶哟哟，暴怒了？我跟你讨论加工钢材用多大转数了么？自己说的2000转24NM吧。我说的是你这电机2000转时到底多大转矩。什么时候扯到加工什么材料用多大转数了？
9 X# [3 s  U* r怎么了，难受了？
再说了，我不懂加工啊，请问车床加工什么材料是看转数么？知道什么切削线速度么？你车直径100毫米的东西和10毫米的东西用一样转数？还加工钢材用300的转数。你干个直径不到10毫米的钢件开个300转我看看，狗啃的都比你加工的好吧。
我们公司的走心机车床主轴8000转呢。按你这个说法，这车床是不傻逼设计的？
不懂虚心学习。没事就急眼吼叫，只能说明些大家都懂的道理。
+ y9 B& \/ [  g1 _5 U/ a6 f, g

ooooyy

湖湖 发表于 2021-2-19 13:04
+ H. |5 n$ T0 a纸上谈兵 有 用吗？？ 加工钢材 要2000转吗？ 这个你都不明白  光扯淡表格 有毛用呢 ！
. B( q5 g* D! C: n1 W! b& a
正常加工 钢材 ...

, f; r+ n1 D, ]  J9 p4 _  d请问大哥干了几年车床了，纸上谈兵？
我就不说超硬刀具了，就普通的YG8钨钢车刀，实用精车车削线速度80米每分钟。车削10毫米直径的45钢时转数多少你自己算，
8 A/ l: e- U, d9 V, G/ I$ {: A2540转！
: X+ l" k* o5 O2 I5 t, @2 O8 R! ]5 m. ~6 O不是说车钢300转就够了么？你说是10毫米的45钢不算钢，还是世界上没有10毫米的工件，还是世界上没有车床都不车小件？请问轴心机主轴动则万八千转的速度是干什么用的？
& S. O) u9 E3 r) P说到底，咱们说的是你所说的转数转矩，如果你是机床厂家，不知道你是不是也在车床铭牌上写个主轴转矩24NM，然后跟客户说我这24NM是100转，你车东西用不到24NM？看不让客户打死。

湖湖

$ q' o# u4 l; S, L% z" \9 ]6 D

ooooyy 发表于 2021-2-19 13:29
请问大哥干了几年车床了，纸上谈兵？
. Z  R; A+ O# ^( J3 W4 e我就不说超硬刀具了，就普通的YG8钨钢车刀，实用精车车削线速度80 ...

我告诉你 这是 家用的 超小车床 。不是 工厂几吨的 专业车床。

# n3 e" ?3 t" c# N, ]0 ?家用小车床 需要的是 最少的钱办成事 。  又不是工厂 生产 需要那么 高效率干嘛？  整台机器造价还没工厂 车床 1个电机价格 的 1/3

你要造大型车床 是你的事！ 不要把 那种指标 放在我的 小机器上 。

正常 普通手工车床 30~300转 。24N 是我试验下来 车削钢材 需要的最小的 扭矩 。45钢 1刀0.8 当然 进刀可以更小 扭矩更小 。关键 24N 能 直接功丝M8
' L+ {  V( L2 V/ {* N/ Y
+ e8 l8 `% Q' |  c! G这种车床 需要的是能加工 不是能批量生产 。你先搞明白 ，要按工业标准 你先看看 荷包 在来扯淡 。

要不 你造个 40公斤以下 能达到工业标准的 小数控车床 给我们膜拜下？ 光扯淡 有撒用呢 ？
3 S, z/ I$ ]& j, I2 g

这么小的机器 你要实现 扭矩30~50N  转速 3000 左右 车削钢材  ~你敢玩  我不敢 。 建议你 买人身保险 。 那种作死的 玩法 我接受不了 ~~~
4 t) n/ h8 H. J9 \* d; i0 |1 m6 n  [- O
7 {% ^; u1 Y  t9 u+ Y3 S

ooooyy

湖湖 发表于 2021-2-19 13:37
我告诉你 这是 家用的 超小车床 。不是 工厂几吨的 专业车床。

家用小车床 需要的是 最少的钱办成事  ...

! o- \' x% Y& E( k1 _1 w我就一句话，
DIY不是可以满嘴跑火车的免罪金牌。DIY以自己需求为目标，但是这不代表可以无视科学，满嘴跑火车。
此事到此结束。

湖湖

6 T8 g2 K: m8 r/ X* ^% d

ooooyy 发表于 2021-2-19 13:53
我就一句话，
DIY不是可以满嘴跑火车的免罪金牌。DIY以自己需求为目标，但是这不代表可以无视科学，满嘴 ...

问题你讲过科学么 。
5 a6 r. w3 Q$ Z, e1 e# M
0 t/ h4 K; L9 w86闭环步进 12N  2000转 1:2 减速 实测 能加工钢材 。 而且加工几年了 。那点不科学？？这就是满嘴跑火车？你嘴巴里才是科学？？ 科学还分人的 ？？

你没长那个 能用这个 电机的 脑子 就不许别人能成功的 应用了 ？ 这就不科学了 ？
$ V8 l+ L: i) s, a5 e0 X' D2 t


虽然我承认 用这个 电机 这么做很讨巧  而且设计之初 就要 精打细算。要算好 用最少的成本 达到加工钢材的 目的 。要想办法提高电机性能 机器也要尽量做到最小 还要保持 足够的行程 ，既要实现目的 又要尽量减重瘦身 ，最后 居然成功了 哈哈哈哈  我有点 骄傲了 ~~不过 这个也许对于 你来说 太难了  难到思想上 都无法接受 。我理解 你的 感受~~~~~~~~~哈哈哈哈

ooooyy

湖湖 发表于 2021-2-19 13:57
+ a% m7 q- I* l3 _9 L问题你讲过科学么 。
' W0 d) E' ~( n' P# C
# n* B, I* V: a) W. r86闭环步进 12N  2000转 1:2 减速 实测 能加工钢材 。 而且加工几年了 。那点 ...

第一，我没说，不能用，第二我没说不好用。
: R0 B4 t) P' C! m) N& R; [你自己讲的“可以主轴到达 1000转24N  舒服”
  L# X% x! j' i- s3 i怎么，要不自己删帖，改内容？
9 U0 ~  a2 V- X* j" a' @1 k( }我说了那么多到底再说什么都没听懂？我说话够客气吧，我没喷你吧。你看这你这反应，欸，我理解，DIY个车床，感觉自己好厉害，感觉非常良好，只能夸不能说别的是吧。
! A9 n4 H: w7 w0 o. n5 l既然是这样，你自己去自我陶醉吧。何必发出来呢，另外，别觉得自己做个车床就是大神了。这论坛我认识很多个自己做机床，做的非常好，都是拉出去批量卖那种。人家可都没这么大脾气。

" a+ R3 l) A( d- @' d: U

湖湖

ooooyy 发表于 2021-2-19 14:07
. T( w! H% i) R% l0 g9 B9 }第一，我没说，不能用，第二我没说不好用。
* D3 l! R+ n+ i5 [你自己讲的“可以主轴到达 1000转24N  舒服”
...

1000转 24N 确实舒服啊 还能 干钢啊  1刀0.3  1000转下 可以光滑很多。你光看图表  可是你不知道 增加电压 你不知道 用直流电 的 情况下 那个图表根本没用了 。更关键的是你不知道 一个车床不光是靠电机 实际 扭矩还要加上 卡盘 主轴 和材料的惯量 。
9 _+ G* h  x! o1 W2 n! N
0 D1 ^" p2 S& `" b2 ]5 `; y你的 科学 只是 狭隘的去分析1个电机在一种情况下 表现 。却不从 实际去考虑 。 说起来 你一点 也不科学。哈哈哈哈啊哈
& p4 o7 b6 G9 X" `9 p* d. }$ u' H
, e4 z' ^' f; ]* t. k3 d我是有点沾沾自喜 怎么了 不违法吧 。 毕竟造了台 超小的小强机 。好玩 达到自己目标 。怎么了 。哈哈哈哈
估计当时是 最小的 能干钢的 数控车床了吧 。几年了 没发现更小的 机器 骄傲下 也是 可以的 嘎嘎
& m. K: c3 T2 u2 `: O
  p1 [7 [1 C" U, ~你要不服气 就造台更小的  你也可以骄傲 哈哈哈

7 G+ I- D' {( u0 r/ s6 z7 s

阿倪

楼主改的太好了，您买的控制卡是否是600多元的那种nmotion？
3 o( y* o8 \0 _$ z8 ?

阿倪

湖湖 发表于 2020-8-27 12:43
7 d1 {2 i6 P  ^9 m; |& T8 \车床需要的是实实在在的 扭矩 速度不重要。800~1500转足够了。 但是扭矩是越大越好。

: d$ I4 M( M) {( i# w: k实际车钢材往往 ...

0 Z) i4 h  u( {您的12nm的闭环步进电机是哪一种呢？，我找了好久，转速都没有2000转的，店主都说步进电机是200-300转的。好惨，能否发一下您买的产品的链接？，私信给我一下，谢谢。
9 \2 d/ x& B! l$ _7 I/ V# v" k

湖湖

! }* W4 u# N6 J5 R7 L' l2 ]

阿倪 发表于 2021-3-11 15:04
7 r9 V  L' k6 O& u5 ^您的12nm的闭环步进电机是哪一种呢？，我找了好久，转速都没有2000转的，店主都说步进电机是200-300转的 ...

闭环86步进  都是2000转啊 不是开环 。你要有钱 买1000W 3000转  伺服电机用  1:3 降速 也一样用 。

- t1 c+ P; K* f5 ]: I5 d4 W% q1 {! n反正 这种小车床 千万 别转速太高。别超过1000转 。你要扭矩更大 就 5~600转 最高速度。正常 钢材加工 转速都很低 。当然 你非要跟 高速车床比 那就先搞几吨 结构再说。有的傻  逼 非要 这么小的 机器达到 工业高速 高精度车床的标准 就是 脑子 有水！

家用满足 切削 就行了 。钢材 1~300转 切削足够了 。 车丝杆这种 热处理过的 钢材都行。就是1刀小点。小机器无所谓。本来加工的零件尺寸就很小 。重要的 是能干活  不是效率多高。
