请教下各位大佬，三相电机的台钻反转怎么接线啊？

137928347 · 发表于 2020-8-25 23:53:55

Strong_Li 发表于 2020-8-25 22:40
6 n2 k2 f: t! }/ M5 Y9 O% M我的台钻也是用小变频带三相电机

我现在这个台钻一按攻丝变频器就出错停止，变频器厂家说单进三出只能作用于电机，只能拆线直接接开关，攻丝这功能就这么给废了，刚开始接了根假地线，一碰就触电，叫了3个外面维修电工来查修，来一个电一个，摸一次电一次，整部机电路都折了遍，电机都换过，到最后毛都没查到，还每次都给了钱，过了2个月后租房的房东才说那根地线可能没有用，我心里：“你TM怎么不早说... " 还有那3个”大师傅“怎么就没有一个想得到地线是否真正的接地，作为一个小白我真是太难了

xyz123 · 发表于 2020-8-26 00:17:36

本帖最后由 xyz123 于 2020-8-26 00:26 编辑

137928347 发表于 2020-8-25 23:536 d B- }. B6 l: m% m% | z$ w
我现在这个台钻一按攻丝变频器就出错停止，变频器厂家说单进三出只能作用于电机，只能拆线直接接开关，攻 ...

没解决问题也能拿钱走人？

变频器这种工控电子设备较强劲，内部滤波电路对地线电流较大，房屋地线其实悬空的话，摸台钻就感觉触电了。手边的台达单相220V输入的变频器，说明书建议漏电保护器选用300mA动作电流的。
再就是，地线不良，据说变频器的干扰甚大。

台钻自身的攻丝功能估计是简单的触动行程开关、接触器交换电机两根线实现正反转，强行换向造成变频器输出过载了。
用变频器控制攻丝，要将台钻行程触发的微动开关接到变频器控制正反转的信号端子上。若是攻小螺纹，仅阻力不足以换向前自然停车，还要配置变频器主动刹车。

o20304 · 发表于 2020-8-26 06:37:39

变频器有很多地方不方便，去废品站找个旧的单项电机换上

白菜酱 · 发表于 2020-8-26 09:35:52

adx123123 发表于 2020-8-25 18:59
8 [6 q# q* A1 x) Y错了应该是中间一根和二边的随便那根换一下就可以了二边的对换没有用的

不应该是任意两根交换吗？三相电机换向不都这样吗？有什么特别的啊？

爱哪无忧 · 发表于 2020-8-26 09:37:41

三相电机功率不大时可以串接电容改单相运行的。

wxlgh · 发表于 2020-8-26 12:10:12

爵哥发表于 2020-8-25 21:11
! Q& P: L$ D( I我承认自己对变频器仅懂一些，在厂里玩台钻估计比你这辈子还多，从没见过有哪个台钻安装变频器。你那么高 ...

看清楚题目！哪来的变频器？

adx123123 · 发表于 2020-8-26 13:46:05

本帖最后由 adx123123 于 2020-8-26 14:06 编辑

白菜酱发表于 2020-8-26 09:35
7 g* q' Z3 F3 x8 B5 t5 Q# T不应该是任意两根交换吗？三相电机换向不都这样吗？有什么特别的啊？

是我错了

爵哥 · 发表于 2020-8-26 14:14:44

wxlgh 发表于 2020-08-26 12:10/ y4 i( j# U$ e& T7 G
看清楚题目！哪来的变频器？

看清楚图片，那么大个的变频器被你藏裤裆了吗？或者你是视力低能把它当蚊子了

gyykissme · 发表于 2020-8-26 16:42:41

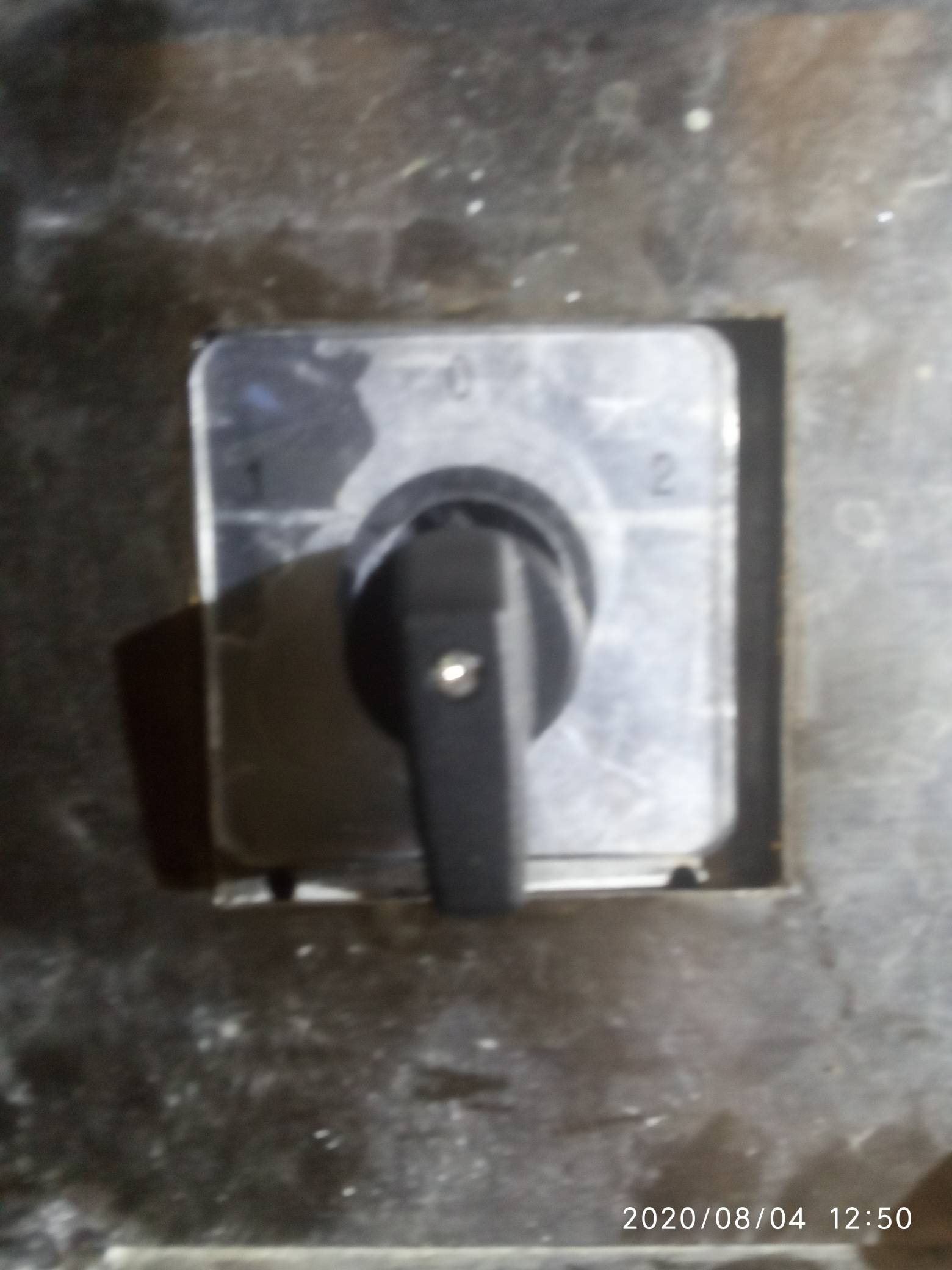

搞个选择开关默认常闭点接变频器正转运行点，常开接反转，还保留正反转功能。
还有谁说电钻不用变频器的，有钱任性。

村风 · 发表于 2020-8-26 17:19:39

家里没有三相电但是电机又是三相的，最低成本就是几块钱买个电容器然后剩下的钱买排骨炖他不香么？几千瓦以下的电机扭矩损失一点但是影响并不是很大，变频器不是最好的方案，低速时电机冷却不足长时间使用更容易烧电机，个人观点。

爵哥 · 发表于 2020-8-26 21:44:23

137928347 发表于 2020-08-25 22:157 F* ^: u4 R5 O8 n& ~
大佬您仔细看我的标题，还有我的文字说明，图片2中的空气开关和变频器的接线，应该可以看出我这是三相电机接的220V的电啊，我也不想搞太复杂，如果有条件直接上380V电，我又何必呢？

当时没留意线路

爵哥 · 发表于 2020-8-26 21:45:06

yxtz01 发表于 2020-08-25 21:34) G" N0 |1 K1 }0 Y8 V G
楼主变频目的估计是单相转3相吧？

仔细一看还真的是

as123123as · 发表于 2020-8-26 21:54:52

没三相电这个还真没必要电机重新缠一下改成220的成本比变频器还低毕竟是个电钻不需要多大功率

137928347 · 发表于 2020-8-27 16:40:16

爱哪无忧发表于 2020-8-26 09:37
! n G2 M' e j5 Q! M$ p三相电机功率不大时可以串接电容改单相运行的。

有试过了，我电机才750W啊，加电容改220V后，电机钻铁好像都没力一样，还不如用电钻，后来又改回去了

137928347 · 发表于 2020-8-27 17:06:05

as123123as 发表于 2020-8-26 21:54
# k' b& y; M+ p5 w$ \+ T没三相电这个还真没必要电机重新缠一下改成220的成本比变频器还低毕竟是个电钻不需要多大功率

我本来就是打算买回老家用的，家里能接380V,现在在外打工租房，没条件接380V,变频器只是在台钻搬回家前不得已的代用品，变频器到时用不上可以出闲鱼啊
