木工房的集尘系统

麻花木作 · 发表于 2020-8-17 20:53:12

原视频观看地址：https://www.bilibili.com/video/BV16f4y1Q7VQ/
老早就想着给工坊做一个中央集尘，这样不仅干净，而且也方便了自己和他人。
同样一个好的工作环境也会有不一样的心情。
所以这次下定决心来做这个集尘系统。做之前也查了很多资料，无非就三个问题：方便快捷；密封性；静电问题。
最后选择了配件比较多的pvc管来做。来上一些图片吧

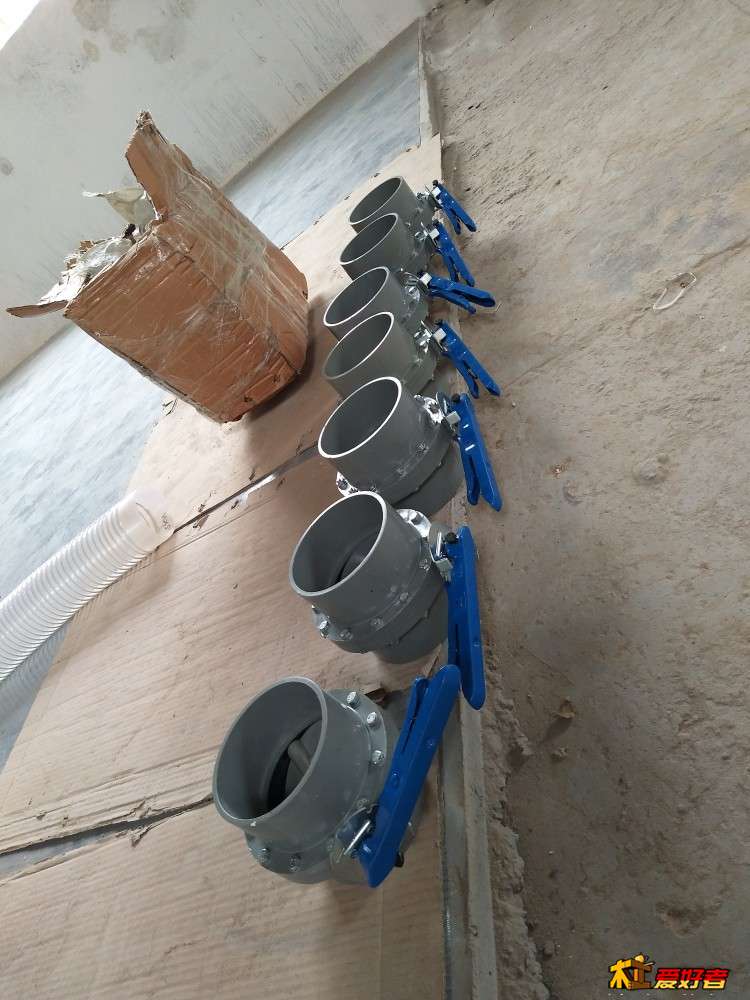

我选择了这种比较省力且密封性比较好的蝶阀。

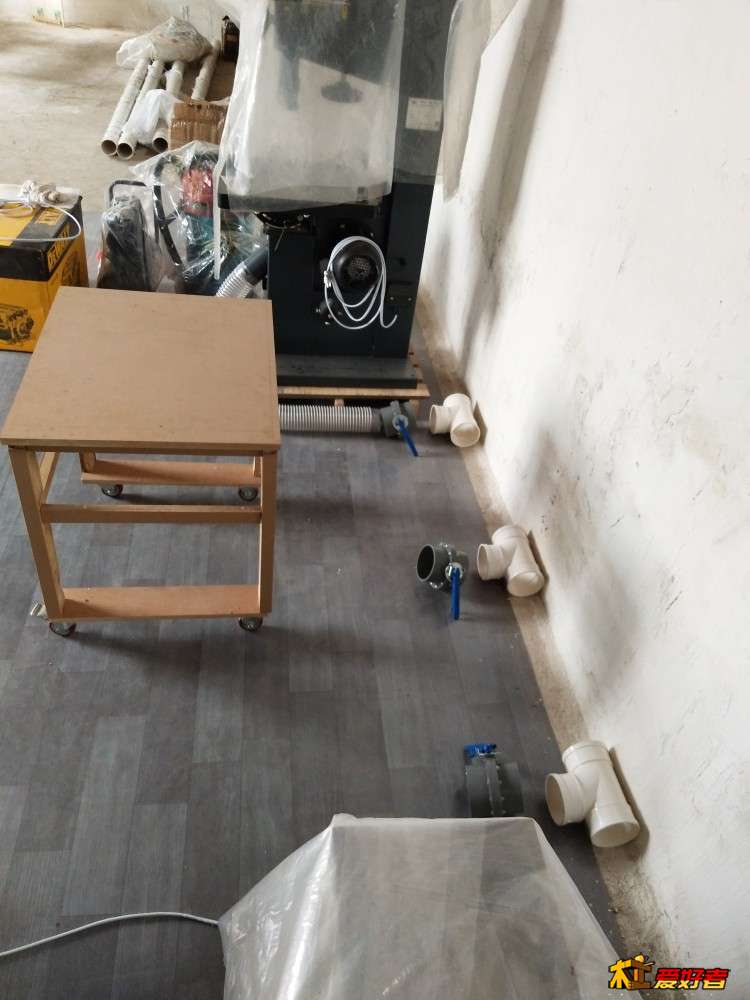

预先先规制好集尘的线路，然后开干

因为pvc管件比较好配，所以自己一个人也可以一段一段的来按装

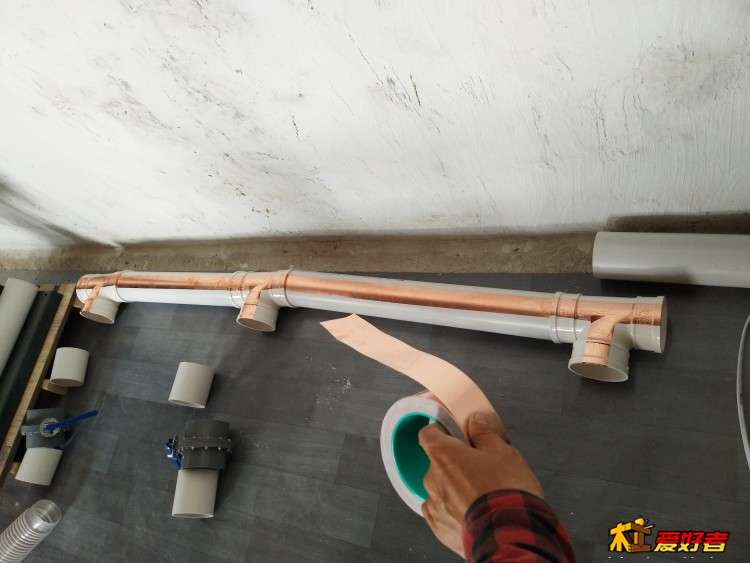

然后对于静电问题，我选择了在管道上贴铜箔来解决

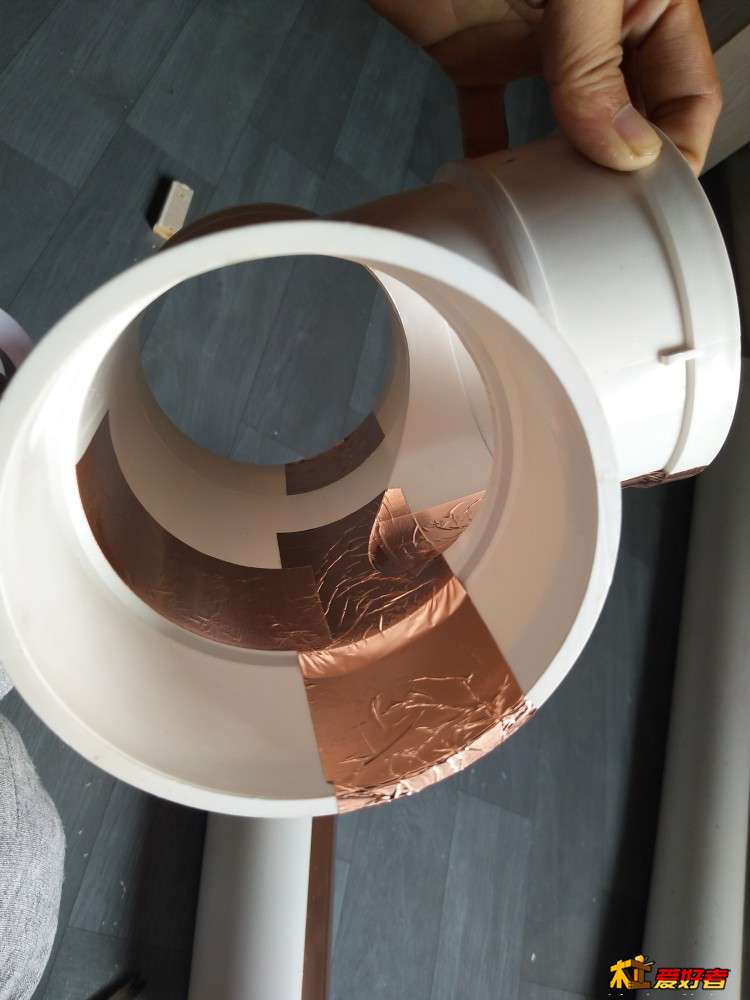

在弯头，三通等内壁也贴上铜箔，方便木屑，刨花上的静电也可以导走

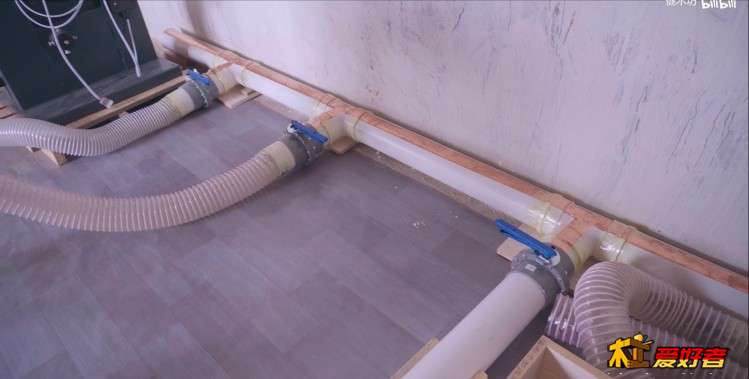

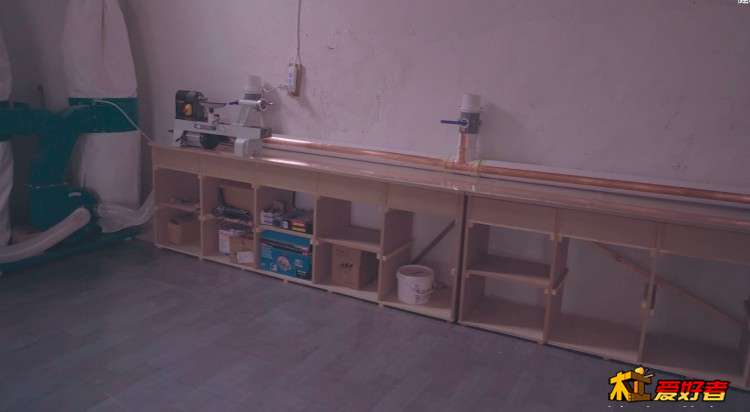

来上一些成品图吧

具体做法请观看B站视频原创视频：https://www.bilibili.com/video/BV16f4y1Q7VQ/

dy7762 · 发表于 2020-8-17 21:51:40

为什么不用斜三通？

卧龙～逍遥子 · 发表于 2020-8-17 21:55:15

老师静电会导致爆炸吗？铜箔接地？可行吗

小草与森林 · 发表于 2020-8-17 22:53:24

学习

流淌的小溪 · 发表于 2020-8-17 23:09:20

大胖梨 · 发表于 2020-8-18 00:01:01

木屑容易积攒到水平的pvc管的底部吗？

麻花木作 · 发表于 2020-8-18 00:02:04

dy7762 发表于 2020-08-17 21:51
为什么不用斜三通？

买的时候只有这个了，

麻花木作 · 发表于 2020-8-18 00:03:11

卧龙～逍遥子发表于 2020-08-17 21:55
老师静电会导致爆炸吗？铜箔接地？可行吗

其实没有那么可怕了，主要咱个人工坊用的没有那么频繁，

麻花木作 · 发表于 2020-8-18 00:04:02

大胖梨发表于 2020-08-18 00:01
木屑容易积攒到水平的pvc管的底部吗？

不会的，集尘一定要大瓦数的

ziyoudj · 发表于 2020-8-18 03:49:17

非常完善的集尘系统，静电防护也做的相当到位，讲解的也非常详细。能看出来楼主是个追求完美的人。

゛梦_突然间碎了 · 发表于 2020-8-18 08:11:13

牛，我本来也想用下水管来着，有考虑静电问题。所以买了根直径100的十米。拖着走

青菜蓝玉 · 发表于 2020-8-18 10:47:33

风机可以推荐个不

麻花木作 · 发表于 2020-8-18 14:57:12

青菜蓝玉发表于 2020-08-18 10:47
风机可以推荐个不

预算够的话，还是上大功率的缘分集尘比较好，其次自己动手能力强的话，就买成配件，自己做，再者就是价钱便宜的布袋集尘了

彭宽成木友 · 发表于 2020-8-18 15:14:39

学习了

neilwang · 发表于 2020-8-22 03:59:14

辛苦辛苦，干的漂亮，不过我感觉楼主用段时间还是不满意

瓶颈在于主管道尺寸，而不是风阀那点密封性上，仔细观察下1500w风机下的情况，开一个110口和两个，会有惊喜
