全手工打造巨型印床的全过程（陆续添加）

西蜀印痴 · 发表于 2011-5-22 18:19:12

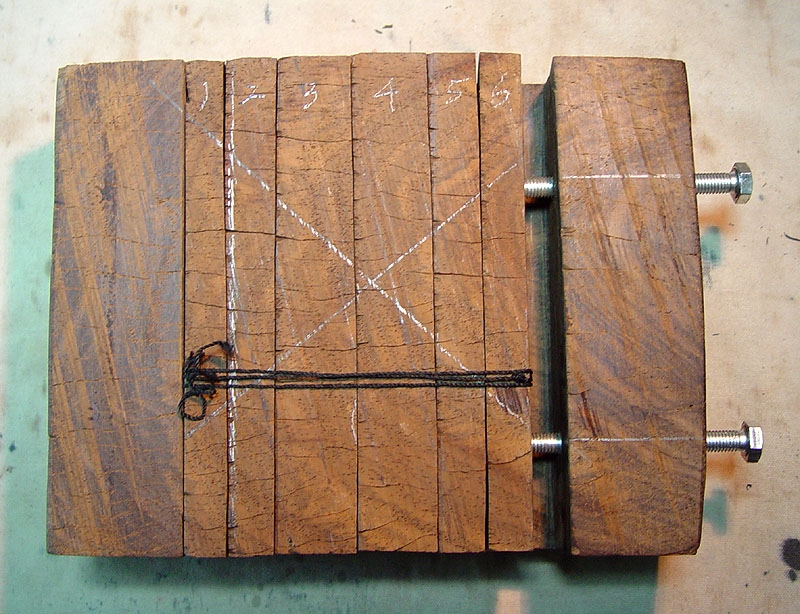

夹条锯好，发现厚度损失惨重。

西蜀印痴 · 发表于 2011-5-22 18:20:20

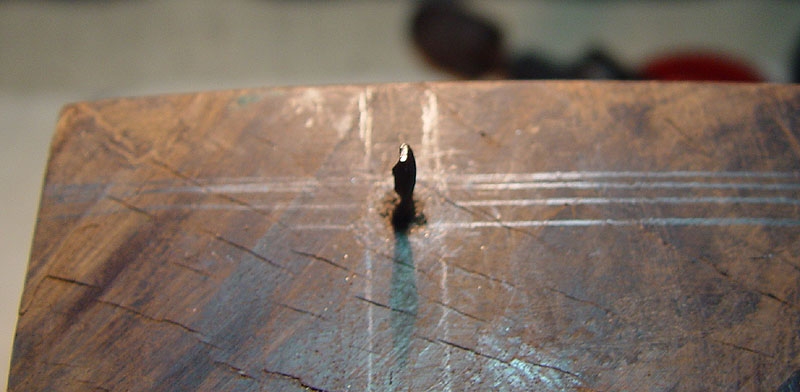

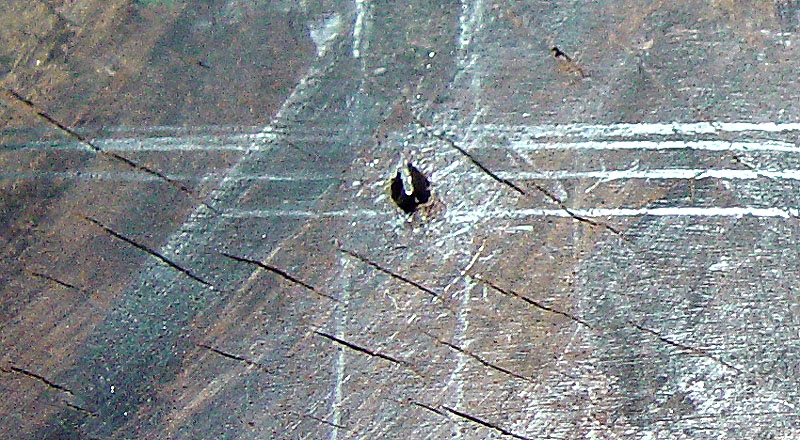

钻孔出事啦，钻头断啦！！！

bmzx002 · 发表于 2011-5-22 18:31:42

还有没有啦

西蜀印痴 · 发表于 2011-5-22 22:44:11

想尽一切办法往外拔！

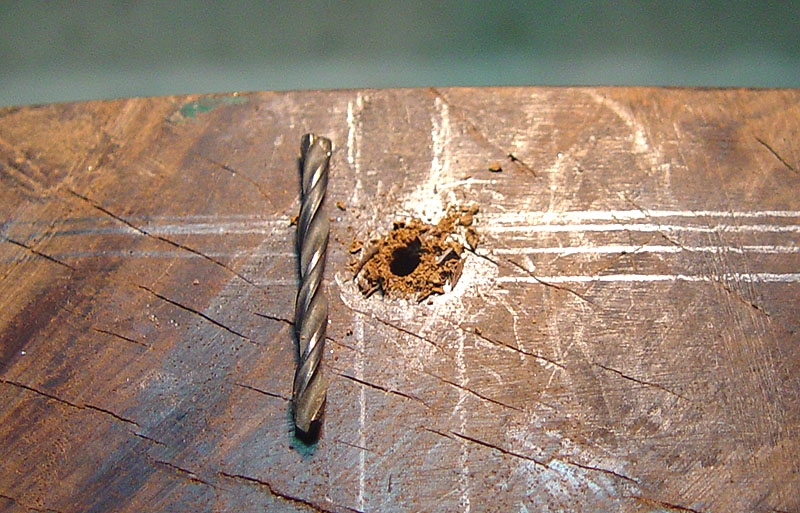

终于拔出来啦！

西蜀印痴 · 发表于 2011-5-22 22:45:09

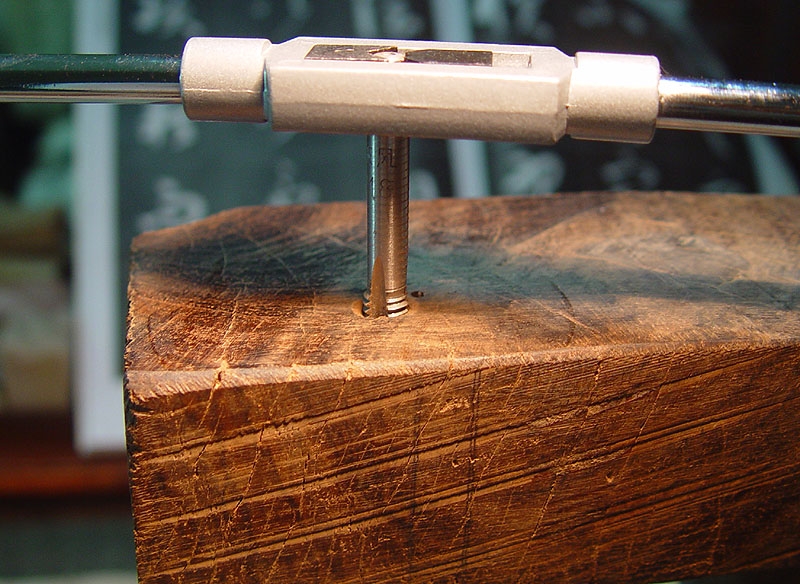

先给木头（8M）攻丝

西蜀印痴 · 发表于 2011-5-22 22:46:06

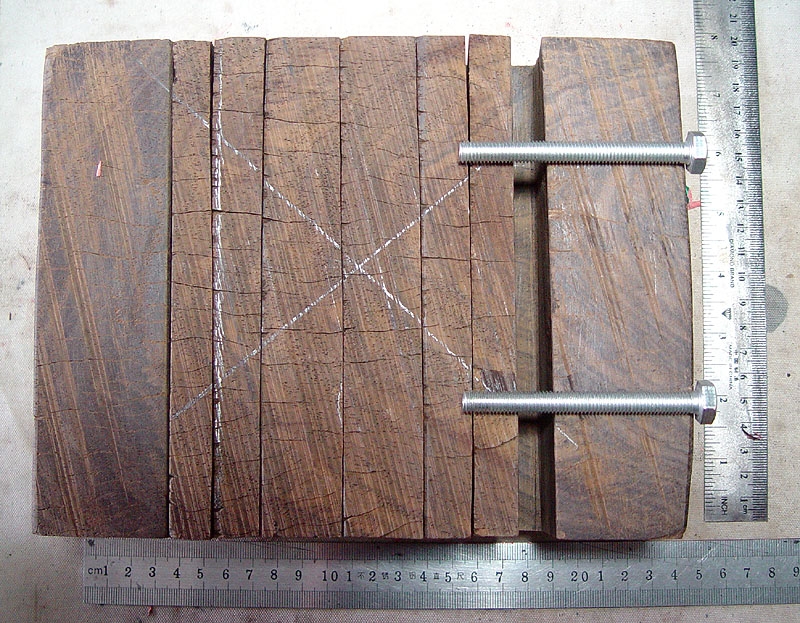

拧上螺丝试一试

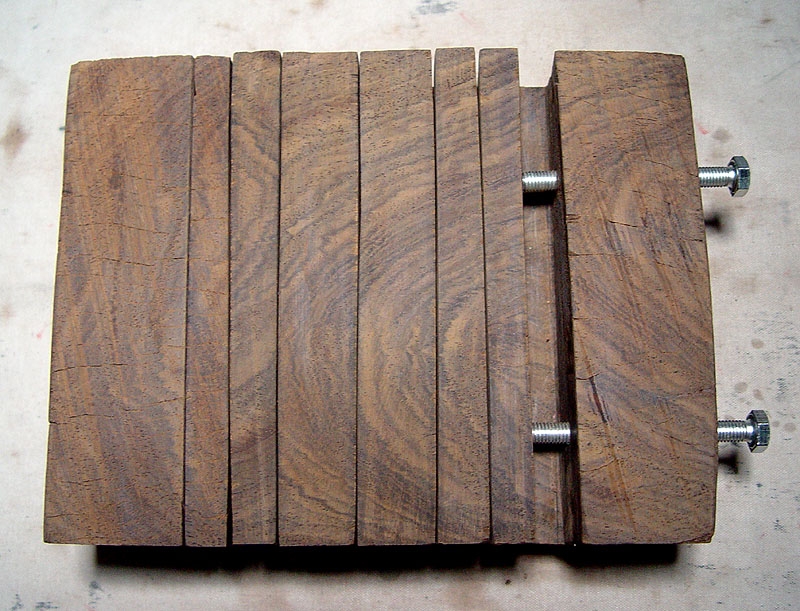

正面效果

西蜀印痴 · 发表于 2011-5-22 22:50:25

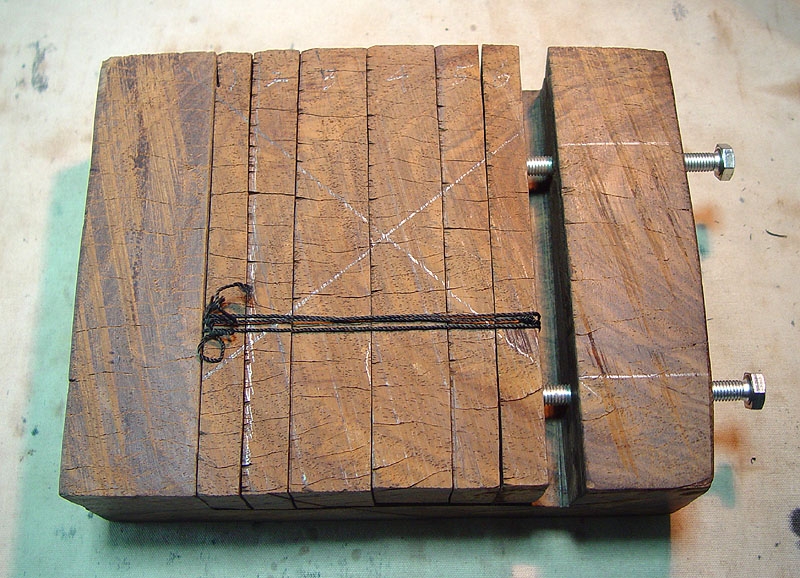

今晚还是忍不住打磨了一下夹条

西蜀印痴 · 发表于 2011-5-22 22:51:24

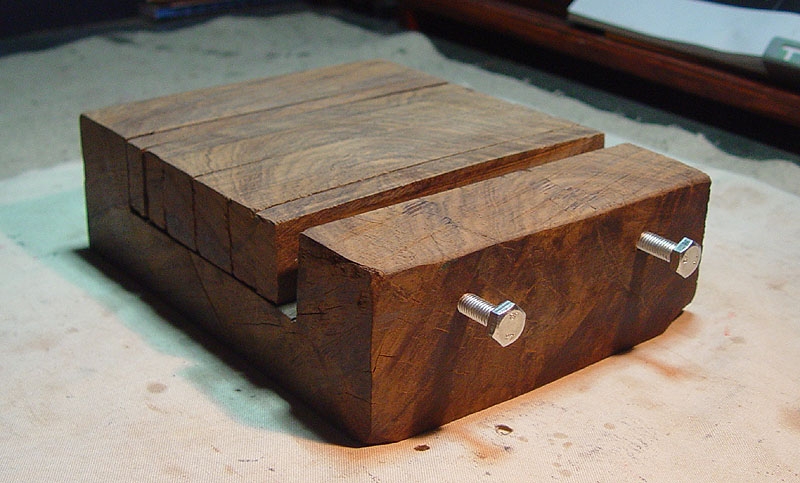

换个角度拍一下，觉得很像“虎式坦克”

西蜀印痴 · 发表于 2011-5-22 22:52:11

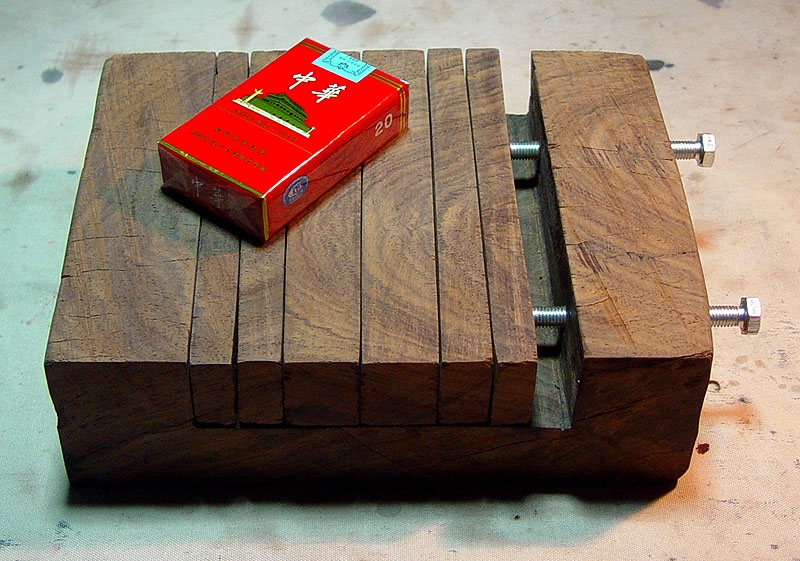

有朋友问能夹多大的印，这张图可以回答。

西蜀印痴 · 发表于 2011-5-22 22:53:22

还有螺丝把手没做，整体打磨抛光没做，待续。

fireman78 · 发表于 2011-5-22 23:13:02

本帖最后由 fireman78 于 2011-5-22 23:16 编辑

这个不合理，应该用光轴加丝杆，双螺杆太麻烦了，两边要同时转，要是不平衡过不了多久，不是孔变型就是木头裂。这么大的行程还是用斜契比较方便（当然如果要上机器还是丝杆稳定性好）。

西蜀印痴 · 发表于 2011-5-22 23:15:29

回复 fireman78 的帖子

“光轴加丝杆”是怎么回事，愿闻其详！

西蜀印痴 · 发表于 2011-5-22 23:17:09

木头内还要内埋螺丝帽。

fireman78 · 发表于 2011-5-22 23:24:42

本帖最后由 fireman78 于 2011-5-22 23:26 编辑

回复西蜀印痴的帖子

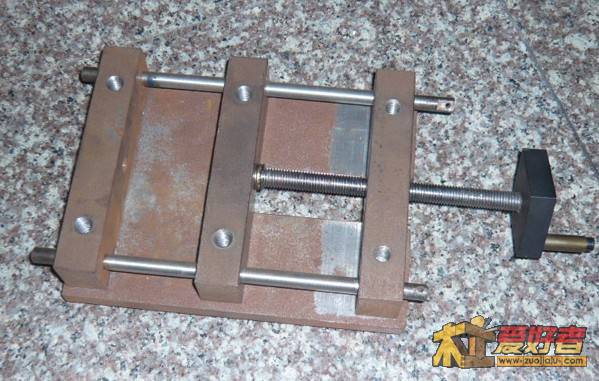

借别人的图说明下，两侧的光轴起定位作用，保证夹条不会晃动，丝杆负责前后移动即可。再简单一些的话在两侧加木条也可以，双丝杆太麻烦了。

西蜀印痴 · 发表于 2011-5-22 23:33:13

回复 fireman78 的帖子

谢谢，很有意思，下次做一个。
