首先感谢上面两位木友的应用和提出的宝贵意见。关于端口在这做点说明。
* B% v7 i, p" T" ~, A9 D% e) W* l7 `2 J) S* {$ F

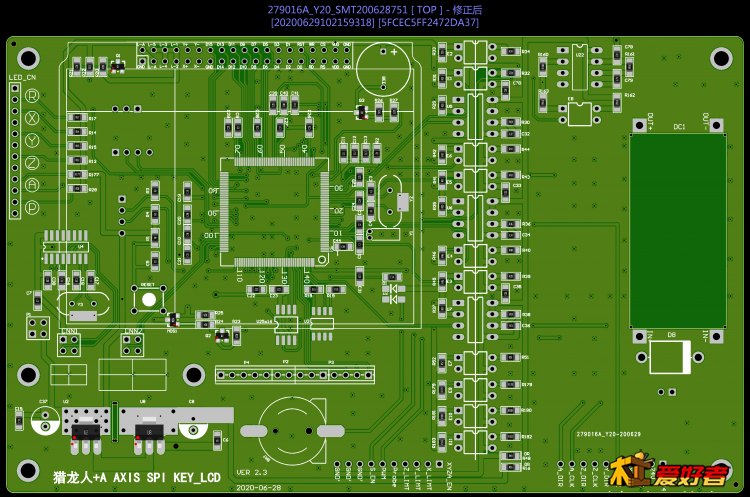

脱机控制器输出信号丝印解释9 M/ W$ T3 b' W+ q. W% `+ S
- o' r& j3 x I" E' ~只能采用共阴接法线方法
& T' o @+ a" O" X+ h; D' m( U
2 z9 d/ c/ Z' W9 w6 y. ]* A2 KGND 24V ---24V负极
4 z: s4 ]( W% l$ n' V0 x24V ---24V正极
8 C; k" {& ]. g3 L! UX_CLK ---X轴脉冲输出
! M! c2 K9 k' |+ DX_DIR ---X轴脉方向输出3 @0 t9 w; \$ |) Y `* o* {# ^
Y_CLK ---Y轴脉冲输出
. n; r5 Z6 f5 c8 d8 wY_DIR ---Y轴脉方向输出
- {. Q. s4 B2 ~, T3 l! f. c8 LZ_CLK ---Z轴脉冲输出1 O. ]/ q3 ~. A- ^' W- Z# R' p
Z_DIR ---Z轴脉方向输出& @/ ^# n9 J, A. X' Z# o" Z' i; C
A_CLK ---A轴脉冲输出
4 T7 w7 {- ~. x. SA_DIR ---A轴脉方向输出# w1 Y9 X& |1 \
+ ]' U( s# H. A) K6 _ f
XYZA_EN ---XYZA总使能电平输出3 f8 f' E2 a' A' \7 c+ A
8 o: P+ {1 m2 h3 \- s& jX_LIMT ---X轴限位输入0 l9 ^3 n+ _ `+ {0 ^. \
Y_LIMT ---Y轴限位输入& C7 `$ }0 a# t7 _; v
Z_LIMT ---Z轴限位输入7 a3 ?# Z9 p' ?! f
PROBE ---对刀输入! s% @1 e* v. O; ]
PWM ---PWM电平输出--积分电路--0到10V输出-控制变频器! }3 B; e0 n: d0 E: ~7 y# e
S_EN ---主轴使能电平输出--接三极管驱动继电器
: b; F' D' k1 f4 ~' b2 ?) N* b2 J; x0 v- c2 ]5 |# B$ P
GND' ---对刀地5 T0 T8 i$ j8 w3 K; l
GND' ---信号地
2 B/ j' T8 F* b- t- I7 K. r fGND' ---信号地
5 Q; y! M6 H9 _
: Z' R7 ^+ Y2 r- o* q背面有个4PIN的座子是接手轮编码器的: t; Q$ ?7 K! l/ o1 ^" ]
, x6 i6 v( f( V4 W) v" W要接电子编码器的话就先找出VCC 和 地 中间两PIN是A和B |
-
|
