双面雕技巧1

heihuyu · 发表于 2020-8-8 08:38:03

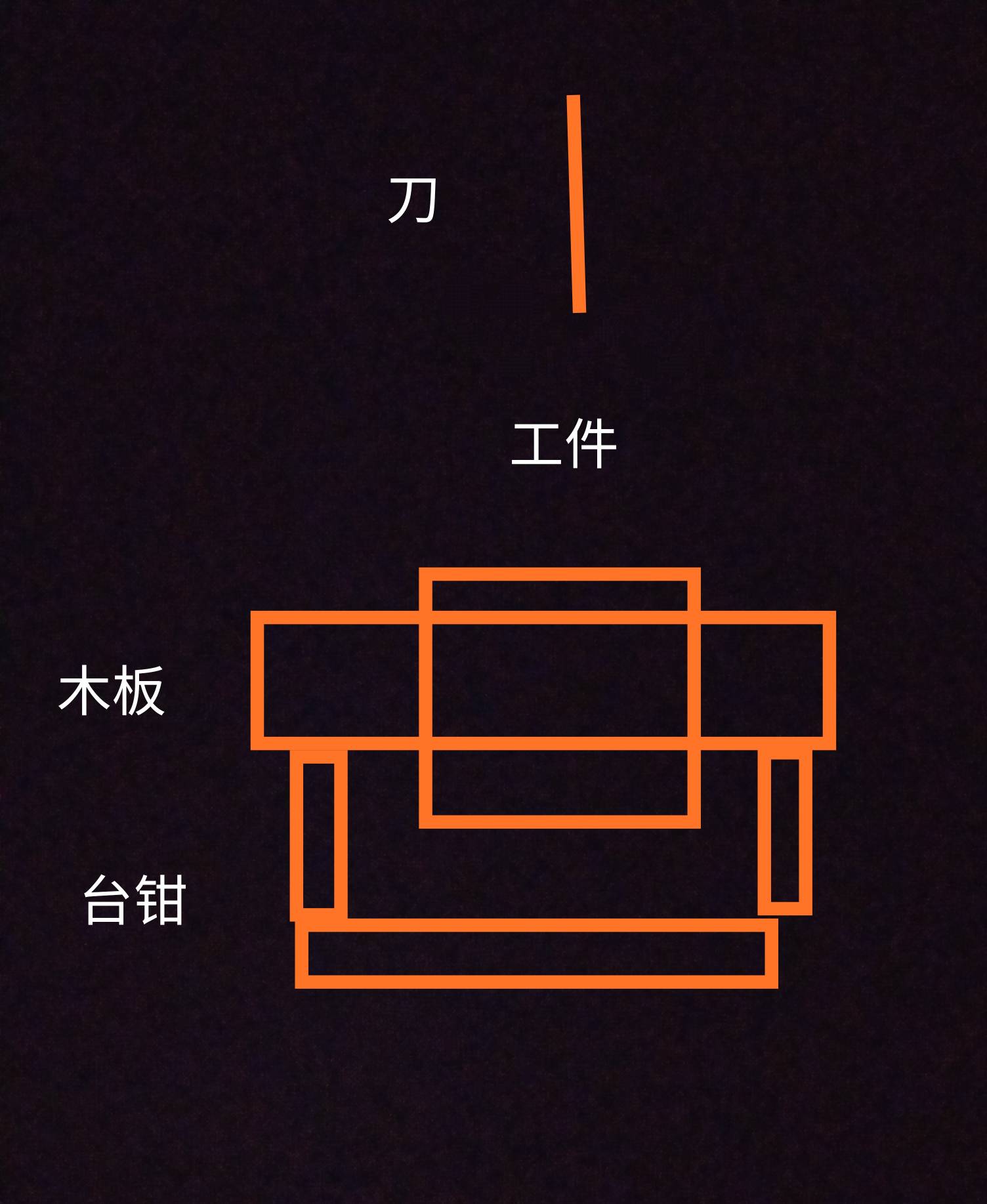

切下来，夹具够正，夹装，4面分中，误差很小

闲着没事瞎捣鼓 · 发表于 2020-8-8 12:46:14

扣一个圆洞

mojianghai · 发表于 2020-8-8 12:49:54

闲着没事瞎捣鼓发表于 2020-08-08 12:46
}) z9 f, @8 Y扣一个圆洞

不管定位孔挖槽原理都差不多，实现方法不一样而已，关键就是定位！

唯氵心 · 发表于 2020-8-8 12:50:46

心佛即佛发表于 2020-8-8 05:26

大佬求图 1005717044@qq.com 感谢

心佛即佛 · 发表于 2020-8-8 13:07:30

唯氵心发表于 2020-08-08 12:50
" s! X: w- d) e, a大佬求图  1005717044@qq.com  感谢

周一到单位后发

闲着没事瞎捣鼓 · 发表于 2020-8-8 13:09:22

mojianghai 发表于 2020-08-08 12:49$ P2 U4 O6 z9 {, R6 F I g
不管定位孔挖槽原理都差不多，实现方法不一样而已，关键就是定位！

系统里图案尺寸一样，原点也一样，挖一个圆孔雕刻另一面只是翻面并不移动，还需要重新定位吗？

夜半磨刀客 · 发表于 2020-8-8 13:17:20

用A轴固定180度翻转怎么样？

泡沫0o · 发表于 2020-8-8 13:38:25

漂亮

泡沫0o · 发表于 2020-8-8 13:38:47

心佛即佛发表于 2020-08-08 05:263 g1 X( M! q$ F6 z5 e! v

牛逼哥

岸边孤树 · 发表于 2020-8-8 14:17:47

切边剩0.5mm不切下来，翻转过来下面XOY顶面粘502（少滴502不然很难取），原点不变！雕完切边XOY下切1mm完成。缺点：往下取成品不好取！

mojianghai · 发表于 2020-8-8 15:30:37

闲着没事瞎捣鼓发表于 2020-08-08 13:09
1 j& U: ~" U' J! w2 m系统里图案尺寸一样，原点也一样，挖一个圆孔雕刻另一面只是翻面并不移动，还需要重新定位吗？

图是圆的吗？挖孔的话是不需要重新定位的

唯氵心 · 发表于 2020-8-8 15:50:34

心佛即佛发表于 2020-8-8 13:07+ ?' e" Q0 x3 q+ n
周一到单位后发

多谢

pg007 · 发表于 2020-8-8 16:23:33

方法不错！

经济难民 · 发表于 2020-8-9 04:09:16

通宝二字应该互换位置

入门到精通 · 发表于 2020-8-9 13:14:16

双面雕我觉得很简单只要两面洗平规则不规则不重要坐标中心然后 Y轴两头打孔固定好雕完A面翻过来雕B面就行一点错位都没有
