最近搭机器，顺道讲一下变频器的接线吧

湖湖

dancingwind 发表于 2020-7-31 18:20
3 |3 H) E8 a- z6 D+ K6 a3 c插电即转

你这接发太糙了。
$ P# _3 I" V" s. w, p1 j) C
正规做法是 控制卡 引1根 信号输出线 一般是 控制卡的 主轴 启动信号线。 买个很小的 继电器模块  接上 5~12V 正负。 启动信号接 信号端口。 用这个小继电器  接通 短接的2个端口。
9 g; }+ M' B# \& n# |6 S, [
- W8 }3 N* @" Z  a# U4 \( R' W4 O1 C' U- J要懒也有更简单的  0 V 接COM  10V 接 继电器信号端口 同时串接到 变频器的 10V  信号口上。等于是 一个信号干了2件事。
' N2 }$ g5 L1 ~5 p' D

湖湖

战场归来 发表于 2020-7-31 18:47
请教一下：我哪有两台日本的三相输入的变频器，咱家有没有三相电，这玩意还能干什么用？

9 Q* a- A* I$ `0 p; ^! f4 x可以观赏。

湖湖

dancingwind 发表于 2020-8-1 00:05
# r. U9 }( E; ~9 ~4 g2 X* t& ?短接模式，应该默认支持啊。还没碰到不支持这个模式的变频

很多变频器不用短接 给X1 1个信号就行 也有写S1 的  进口变频器 这样的多。 有的变频器 不行。

阿余

赵括谈兵几年， 终于开始练兵了？
) ?: ^- m) _! `/ |+ t9 K+ u
兵书写了几大本， 结果一天兵都没带过

  {+ z( H: C  S! b! \2 b4 u
很多很多年前， 我碰到过一个程序员， 说是XXX研究生毕业，博士还是硕士我忘记了，  我问他会XXX不？  他说， 我写过书，  我又问，你会YYY不？  他说： 我写过书。  我继续问， 你会ZZZ不？ 他还答：我写过书！
- E5 W! Z2 _- E5 ^/ ^2 C6 M
2 B: ?0 J! {+ P/ }5 \$ I  W# c我说， 妈的， 拿 书来， 老子看下。
! @7 ^7 ]0 r; R. y- R
拿 来一看， 通篇东拼西凑， 到处摘抄来的各种鬼扯蛋，   这家伙一个象样的代码没写过。

然后， 这家伙给我说， 这书给X教授看过， 高度评价， 又给Y看过， 高度评价， 听得我头大， 只说了一个字： 滚

阿余

湖湖 发表于 2020-8-1 02:20
: |+ p! {, {. i" V/ @# ^6 t, h你这接发太糙了。
1 x: T. q- J% g3 U: W( |
+ l; j! y" i" A& O. }: B正规做法是 控制卡 引1根 信号输出线 一般是 控制卡的 主轴 启动信号线。 买个很小 ...

! E8 ]; U, w7 I0 Z% ^* y, f你这些精细活，  赵括没见过。。。。。
( @  c- [* {( I3 K5 M

梓檀58

changxing 发表于 2020-7-31 20:23
% N7 A! ~7 s6 G: K7 Z  y你试试直接接单相电,功率肯定得打骨折,应该可以玩的吧

/ G2 g7 H8 D  S* |这个会产生低电压保护的。
- X5 S" J8 a7 M( {

梓檀58

变频器常见的运行方式：
1  外部启动，多段控制频率运行；
2  外部启动，模拟量控制频率运行；
2 I' d6 v: v7 _: ^% a# f# p6 x- f3  外部启动，通讯控制频率运行；
4  通讯启动，通讯控制频率运行。

梓檀58

3和4的方式，一般人用不了。

萧山的红叶枫了

大家千万不要学，除非你的变频器和楼主的一模一样（参数设置也一样），不然轻则报警，严重的会烧坏变频器控制板
这样之所以通电会转，是通过软件定义了这两个引角的功能（可能是出厂缺省值），做到短接两个引角让变频器通电就转方法有很多种，如果短接的是直流母线，基本上会炸机

湖湖

- l2 X; f% M1 Y' l' J- G

dancingwind 发表于 2020-7-31 18:20
+ Q* a$ d/ w' }3 t7 K7 T' F$ d3 f9 T- ~插电即转

接电就转  不是什么好事 .
9 t. t) F6 x8 l  o  S) K9 ?. @3 |
$ D* J6 R: z0 r: s0 }0 Y; U一般变频器 都有启动 设置的. 一种是给信号 ,一种是  短接  就转  .

给信号的不用说.
0 g! i% Y% d3 G6 d  ^9 }0 a3 b7 k
+ K  u- W" o4 |- u; a8 G6 O, e6 w短接就转这种 其实正规做法是 两个端子 中间加1个外置 继电器  .继电器由系统给信号 接通两个端子 .
+ S& @7 h) x& N# W
接电就转  其实是很危险的.变频器接上电是要先电路按流程进入准备步骤  稳定了 在给电机送电 . 长期这样 对变频器并不好 .

6 U& }9 O) r2 G. g. y) G
4 ]1 M! b6 K% m# p$ X9 p

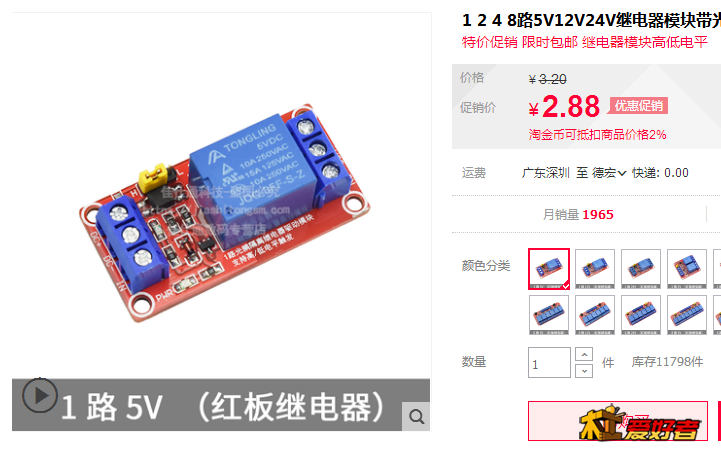

加个2.88 的外置继电器 用来控制电机启动 才是正常做法.
