雕刻机变数车

一路向西0605 · 发表于 2020-7-29 23:47:09

数码家园发表于 2020-07-29 06:345 b% z, R2 K' W6 [- O
这个厉害了

谢谢

来自安卓APP客户端

一路向西0605 · 发表于 2020-7-29 23:50:31

w6656274 发表于 2020-07-29 09:36
e0 d0 U# v% A, C- d/ \我好像似乎也许在哪部电影看过你的名字

我一直用的这个名字，好像似乎也许比你看过的那部电影还早

来自安卓APP客户端

一路向西0605 · 发表于 2020-7-29 23:55:05

卿木发表于 2020-07-29 10:42* }: H1 x6 x8 I( y# k
楼主，求教你的雕刻机是自己diy的吗？还是购买的整机

废铁价买的散机架，回来自己喷漆、组装、接线，调精度

来自安卓APP客户端

一路向西0605 · 发表于 2020-7-30 00:01:16

春田工作室发表于 2020-07-29 12:30& h9 h: \' E% a
伺服直驱，完全没问题精度还高。但中间不加套轴承座吗？

主轴正在做，今天临时试了下，车不锈钢，3mm无压力，最主要是便宜，1.5KW 10N/M伺服电机+驱动器+线300元闲鱼搞定

来自安卓APP客户端

湖湖 · 发表于 2020-7-30 02:43:50

本帖最后由湖湖于 2020-7-30 02:53 编辑

一路向西0605 发表于 2020-7-29 23:46
6 Z% `! t7 u4 }' ]+ z0 ?车床主轴已经设计好了，正在加工，还是以雕刻、铣为主。主要是有时要加工点东西，没有车床很不方便

加油。

这个就是走芯机。

当然精度别指望什么。可以实际测量然后手编程序矫正。也是一个办法。

如果既当车床也当旋转轴建议用N Motion M3 控制卡。这个卡支持脉冲主轴。这样可以用伺服电机或者大功率步进电机做A轴同时又是车床动力。可以在插件设置上自己设定电机做动力还是做A轴用。很方便。电主轴改成手动控制可以配合车床旋转铣。

这样车珠子到是很方便哈哈哈哈。两个主轴成90度。正好。

卿木 · 发表于 2020-7-30 15:58:59

一路向西0605 发表于 2020-07-29 23:55
8 l! W0 p5 N0 x7 h+ v, n废铁价买的散机架，回来自己喷漆、组装、接线，调精度

请问驱动系统怎么弄？我对机械还了解一些，电气的完全无从下手，有没有大概的教程

来自苹果APP客户端

znz · 发表于 2020-7-31 22:56:25

好主意

……其实弄成磨铣刀机更好

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:16:00

卿木发表于 2020-07-30 15:58
' B k: d, q) L+ D$ a3 `请问驱动系统怎么弄？我对机械还了解一些，电气的完全无从下手，有没有大概的教程

系统是闲鱼上收的，麻烦的地方是系统、驱动器、电机接线，我是网上查的资料，自己接的线，有啥问题可以交流一下

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:19:06

znz 发表于 2020-07-31 22:56
6 b! U5 v0 B5 g% Q& {好主意……其实弄成磨铣刀机更好

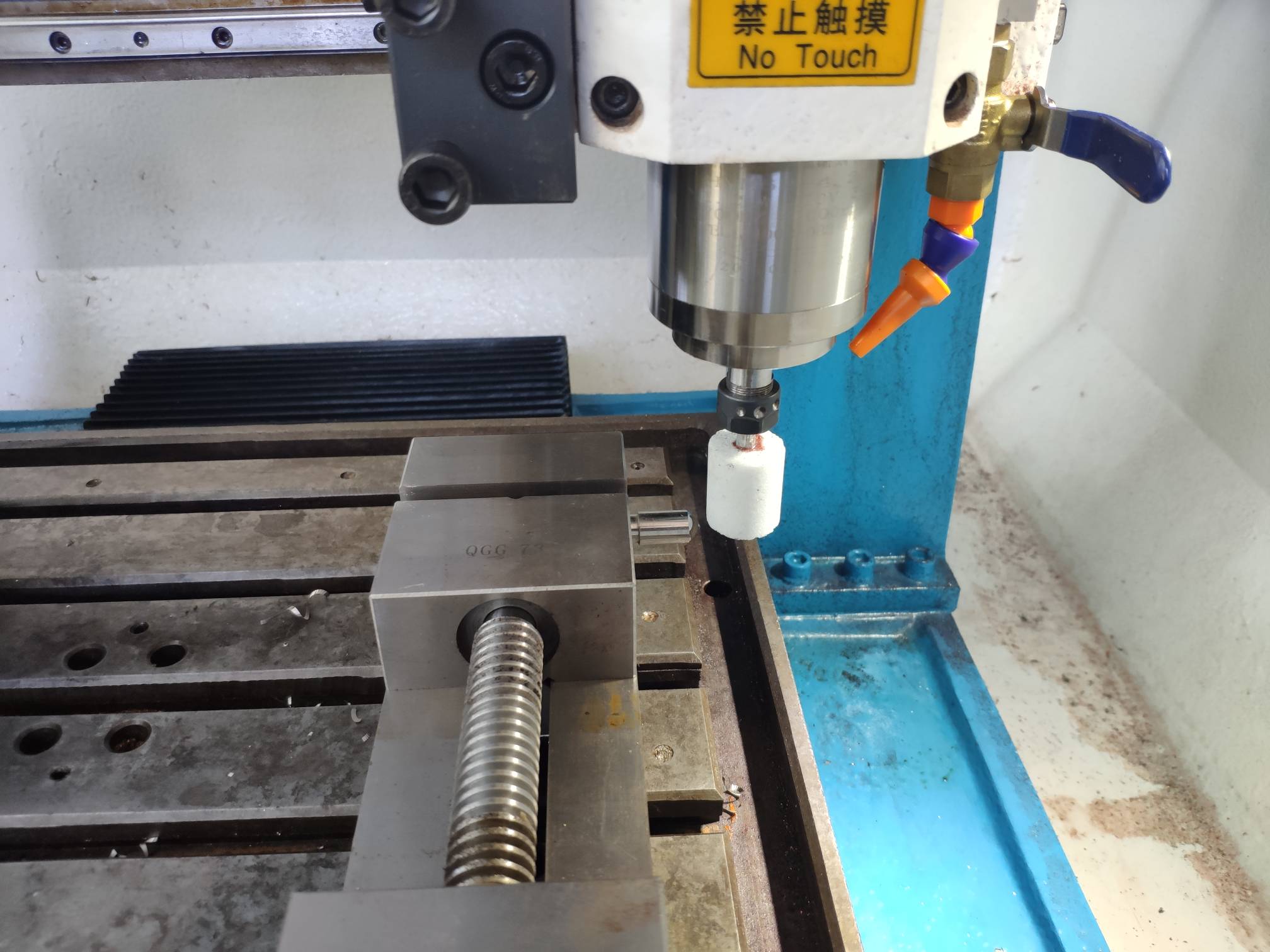

今天装好电机支架，顺便磨了个外圆

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:23:23

星期天，没事，装好电机支架，编了个简单程序试了下，效果还行

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:26:04

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:26:24

来自安卓APP客户端

一路向西0605 · 发表于 2020-8-2 19:28:20

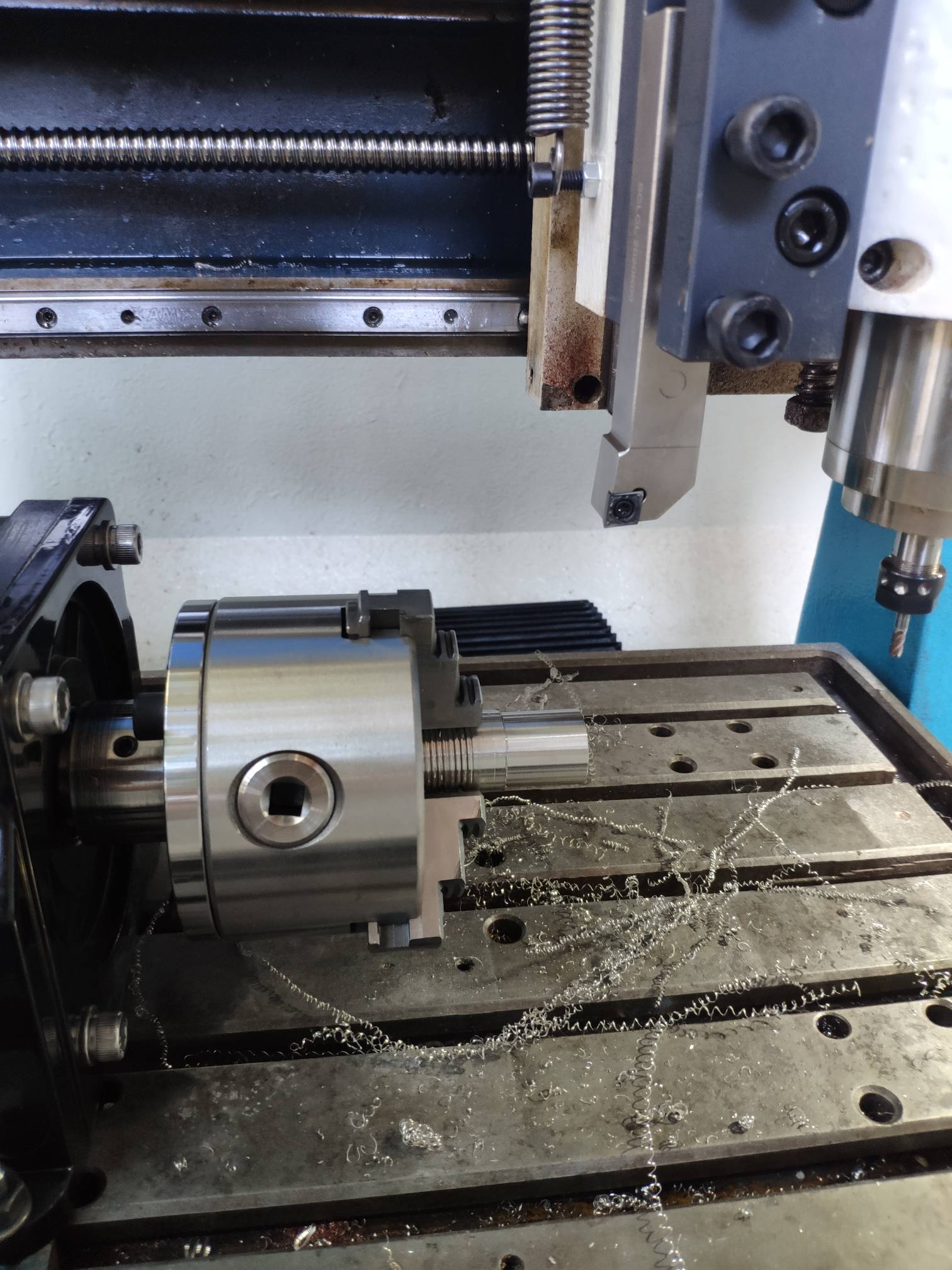

不锈钢，车出来效果还不错，挺光的

来自安卓APP客户端

dragontiger · 发表于 2020-8-2 19:32:11

我也试过一次用CNC车东西，主要是精度要求高，最大3.5mm，最小3mm，长11mm的铝件。
车床很难搞的就用CNC来做。这个方案作为一个补充确实不错的。
另外请教一下用什么软件编的刀路？

一路向西0605 · 发表于 2020-8-2 19:39:08

dragontiger 发表于 2020-08-02 19:32; v' O3 y9 d: f' q1 M+ `# z7 T3 T
我也试过一次用CNC车东西，主要是精度要求高，最大3.5mm，最小3mm，长11mm的铝件。
- I; V" d( Y* N( i/ ]4 _( z车床很难搞的就用CNC来做。这个方案作为一个补充确实不错的。
% W# P/ `6 g+ h# g/ \# P+ }另外请教一下用什么软件编的刀路？

我一般是用ug建模，mastercam出程序
主要ug不会出程序

来自安卓APP客户端
