2020年 开帖做台CNC雕刻机 持续更新

诚潇

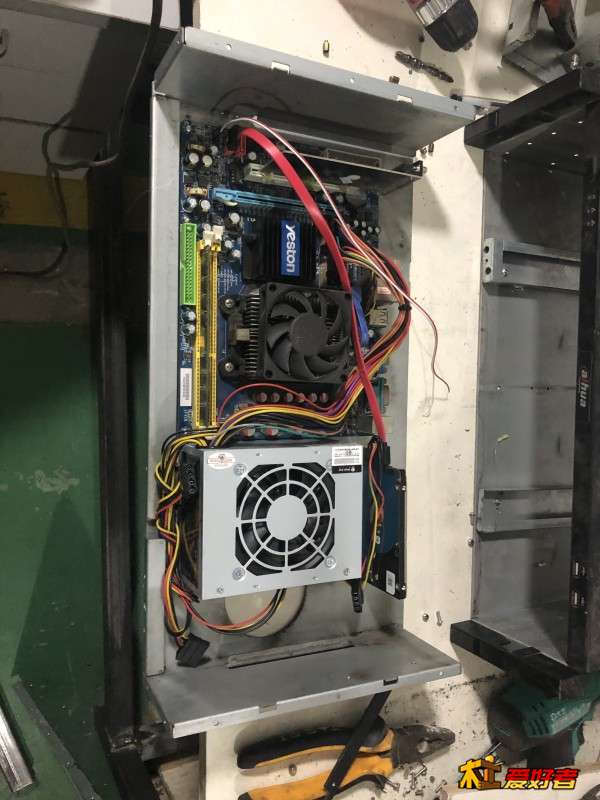

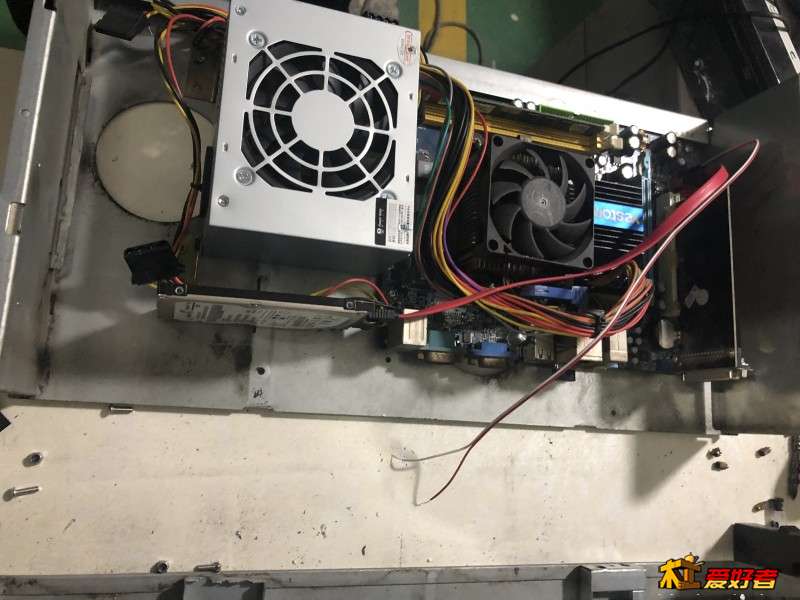

拆个大华的存储  打算做个一体机， 不去买脱机了 ，
别的没有 就是旧电脑多 东拼西凑  够一台控制电脑了，

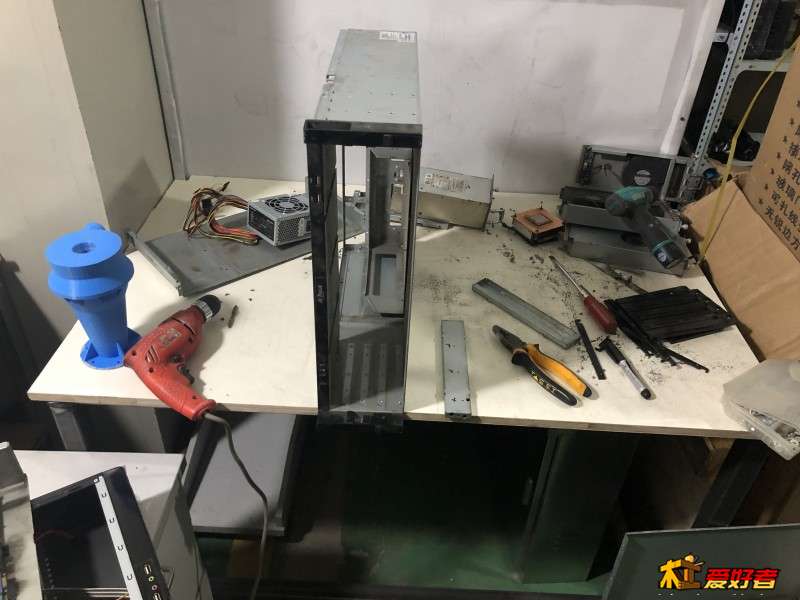

* Q9 T, ?- Y" k8 i& K8 h机箱比较大 也比较厚实   还很重   完全可以放开
7 S5 ^$ n! ^  V电脑的硬件 加上三个驱动器  和电源 控制板
4 h2 D% {! @# A9 l! g1 ^变频器等等电脑和控制系统做到一个机箱里
也算是一体拖机了
, e# `' w- a' n/ h, d6 r) ]
6 J1 S. Y( `8 J) b. L) r2 H
; T. B3 h! w4 r: i- a
  ^( a+ B) L4 k4 x! r+ L
2 w% m+ s5 H7 ^* h! ^

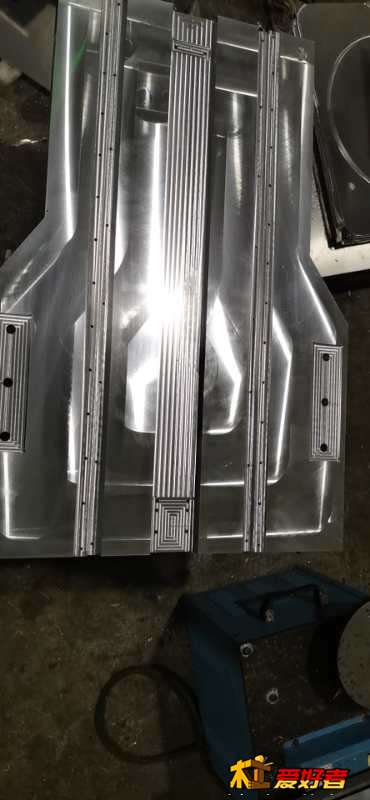

已经加工的好了，可以拿出来亮亮了

( M# Z+ \, K& h( A: m- i1 V
* Z5 |# C! F5 i9 K7 N- z/ O

znz

诚潇 发表于 2020-07-14 22:21
& Q' M  f# D% g, a3 B) c拆个大华的存储  打算做个一体机， 不去买脱机了 ，
别的没有 就是旧电脑多 东拼西凑  够一台控制电脑了，
8 u% g$ M% |2 f0 y4 q; y  O机箱比较大 也比较厚实   还很重   完全可以放开
电脑的硬件 加上三个驱动器  和电源 控制板
! R7 S3 C! P8 |! f8 `变频器等等电脑和控制系统做到一个机箱里
也算是一体拖机了



6 |+ O/ I2 F5 C) b( x. e4 J4 x, v
) W9 d8 H$ z5 ~2 a
已经加工的好了，可以拿出来亮亮了

这个沒有4060吧……

诚潇

继续更新一点

& r! t. S- t/ |  x: z' x前面说了 用的箱子是大华的NVR   机箱，前后，面板可定是不合适的 ， 本着会过日子的原则，面板自己做吧，

% s5 @+ G( w4 f! [3 c/ i

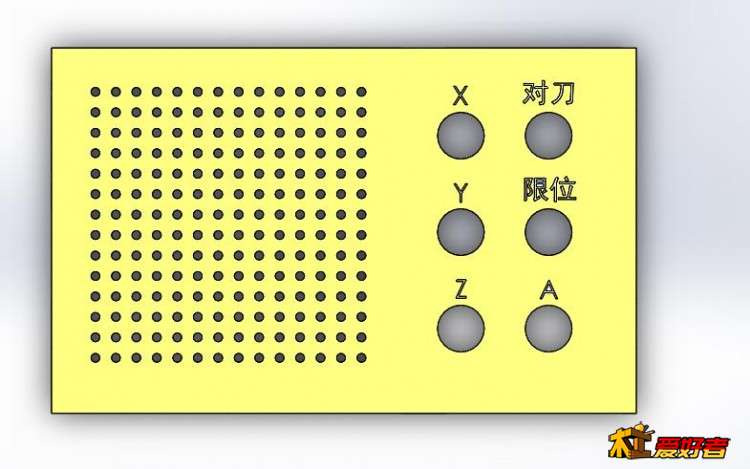

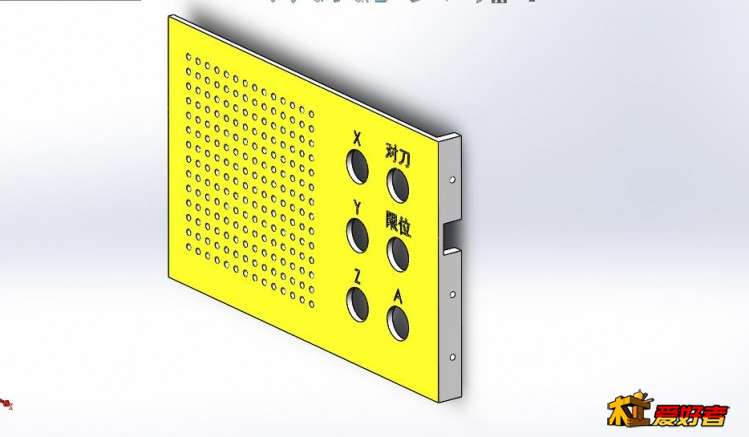

先画个图
! b: Y2 j3 {7 z1 q/ }  M



0 s3 Y$ F7 O/ {
3 n. n2 r* J$ {. J5 f1 t

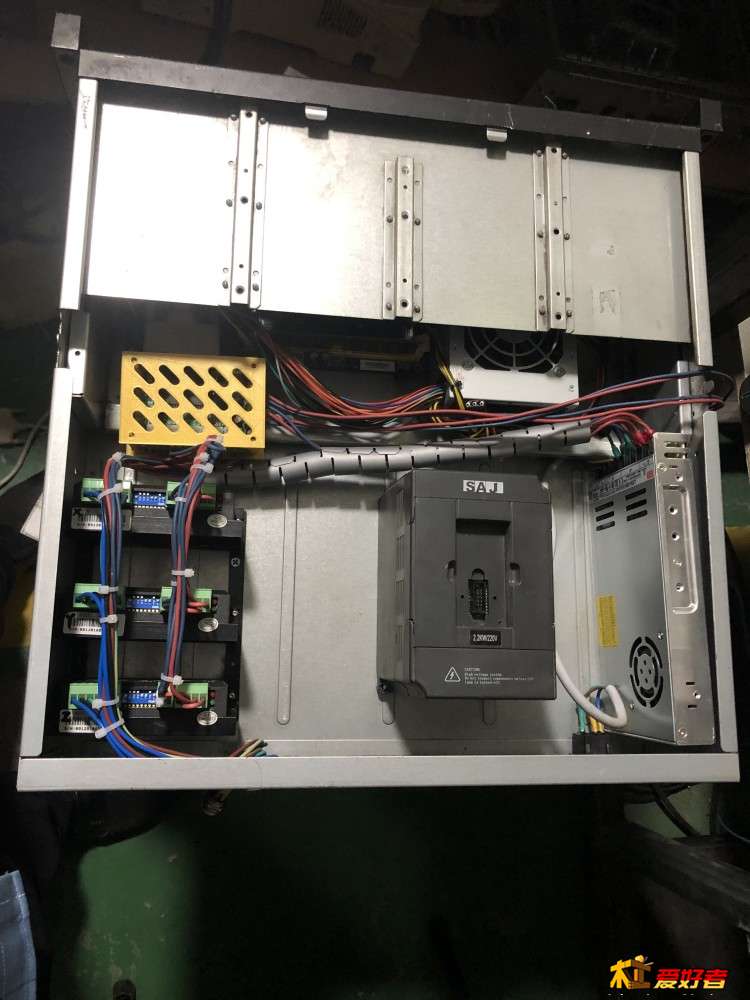

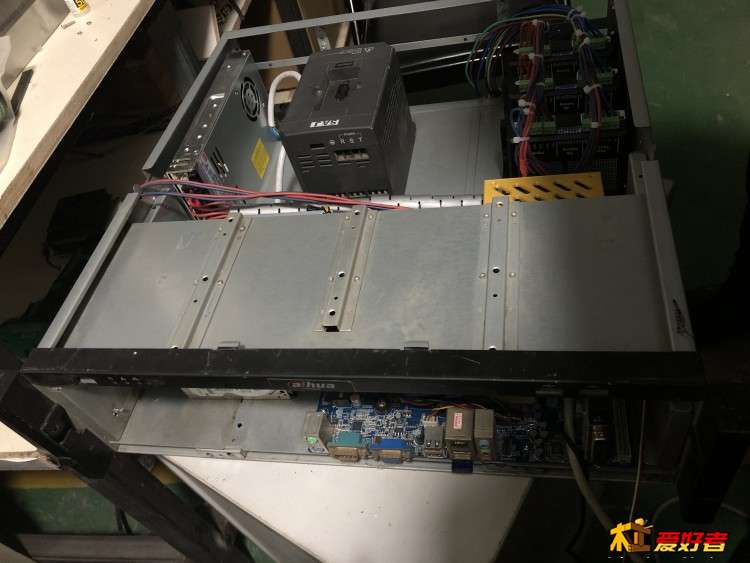

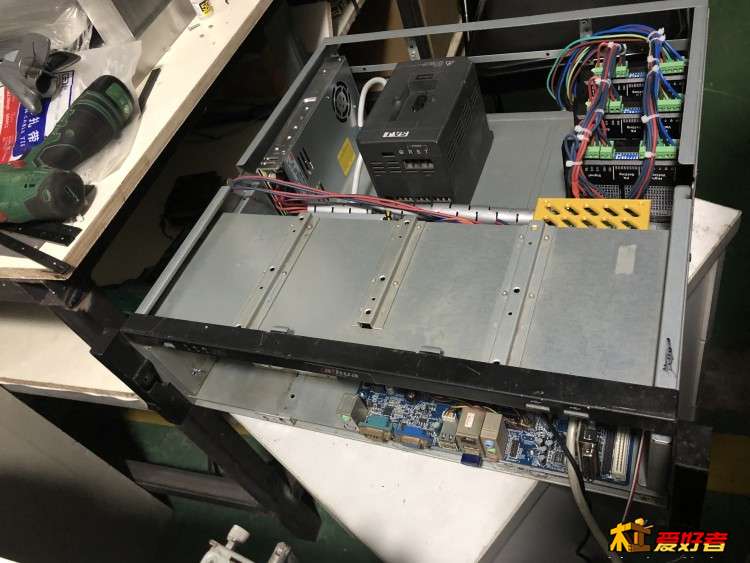

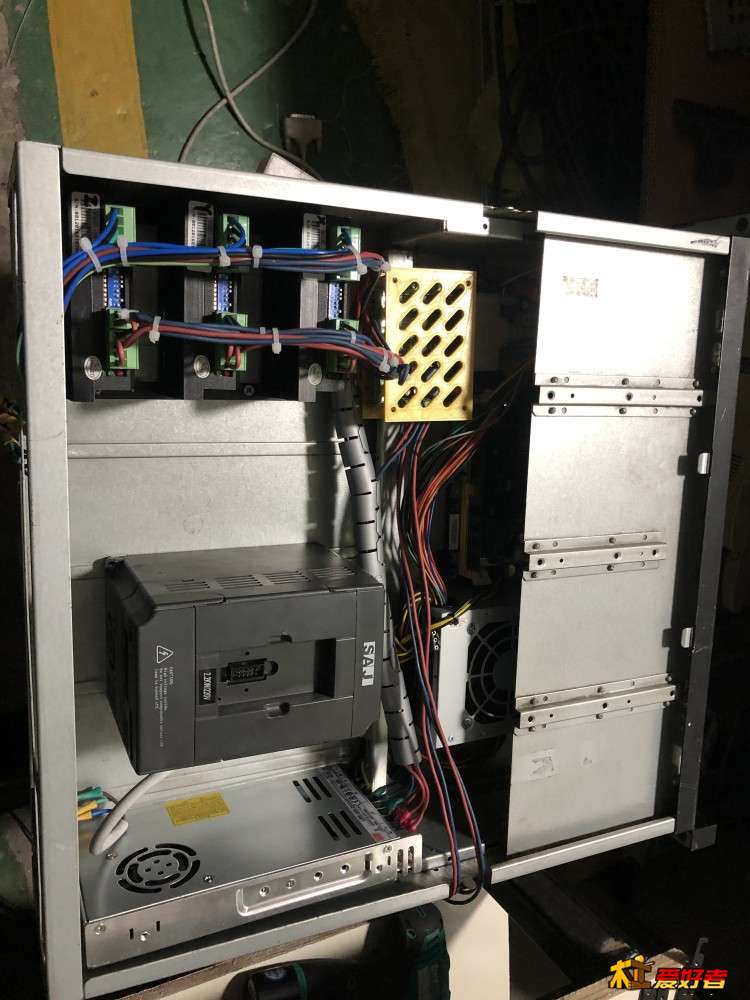

  还是看看这一体机的 样子吧     电脑和控制都装好了   先基本连接好了，
6 G  {; |8 o* O$ |1 Z/ d
  m7 f( n) c" v2 A8 S  XYZ的线要等面板好了重新接一次。着急了
8 J2 l% r7 }1 P5 q! R9 ~
$ ^6 X4 O9 l( S( V" v




8 e7 W3 i' R( z" {5 I5 Y! T

诚潇

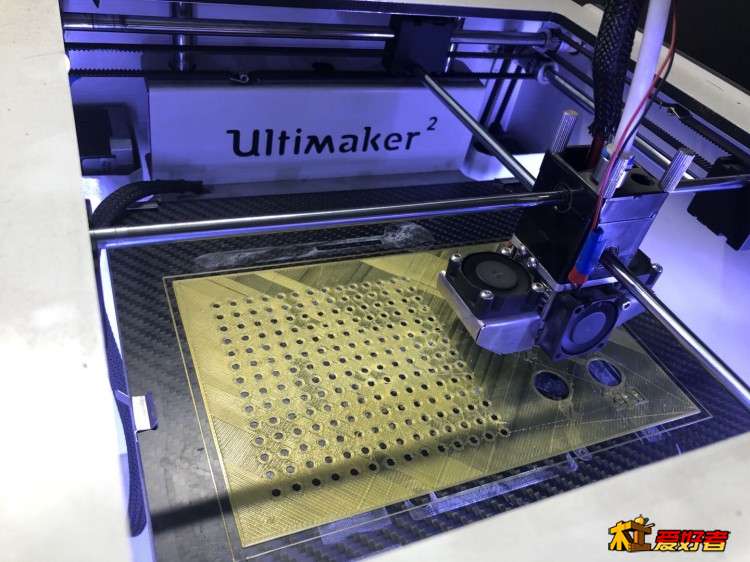

面板开始打印了    面板长度446MM  需要分两次打印
6 Q% C' u4 S( q  W8 \  m# S
, ?/ e. R# ]% `
. y5 K; g& S: P$ H0 @
) l2 Z  ~, B5 [9 m
  E) v, P9 o8 ?$ i  F

诚潇

( a6 j1 T, }8 j4 O* Z; m$ c

wzhch

反向在两边装两个导轨，中间的滑块就可以间距小点，加工面积就可以大点，不知道能行吗？

; y  n  l2 o' c# q' L

诚潇

wzhch 发表于 2020-07-15 20:51
2 P6 L3 F7 G1 \: U# T3 N# B: O反向在两边装两个导轨，中间的滑块就可以间距小点，加工面积就可以大点，不知道能行吗？

: \  x& U$ o0 s这个的意义是什么

没事遛遛狗

wzhch 发表于 2020-07-15 20:51
反向在两边装两个导轨，中间的滑块就可以间距小点，加工面积就可以大点，不知道能行吗？

0 g+ S) j9 k" S/ ?' q没啥意义   台面就那么大   这种小鸡就用双导轨没问题的   把导轨间距加大一点点就行了

诚潇

没事遛遛狗 发表于 2020-07-16 12:55
3 @( O: {9 }" o1 N1 E# F. e. @没啥意义   台面就那么大   这种小鸡就用双导轨没问题的   把导轨间距加大一点点就行了

实际加工的时候 轨道间距放打了

没事遛遛狗

诚潇 发表于 2020-07-16 20:07
; o8 ?* K! H+ s8 u- e1 d实际加工的时候 轨道间距放打了

嗯   放大一些看起来舒服点

wzhch

% C& @1 w3 o" g; L2 [

诚潇 发表于 2020-7-15 21:47
! P! z$ E. f# w这个的意义是什么

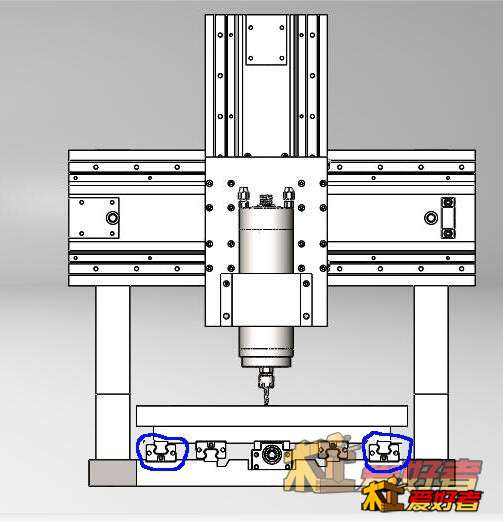

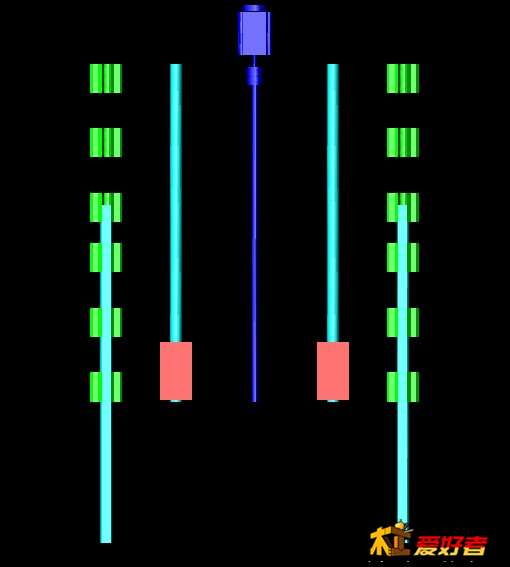

就是既有固定龙门结构的稳定，又有动龙门大的加工面积。一般固定龙门托板的结构是这样的
% R) b7 h! k3 j+ n0 E: N: U
红色的滑块装托板，行程只能是滑块到上下框的距离，而且托板的上下是空的，如果改成这样的
! t7 |/ H" w; X. b) K

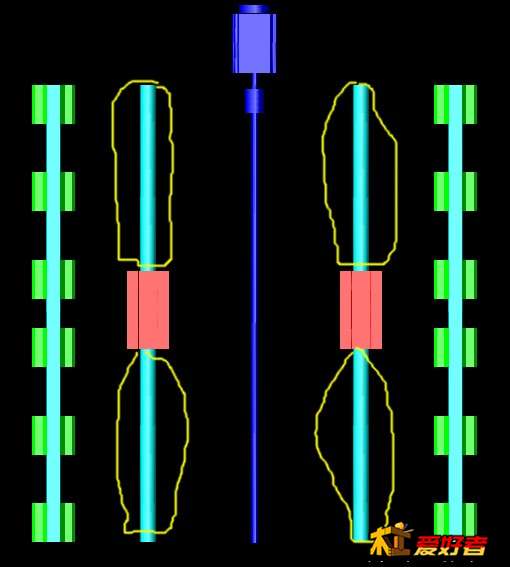

红色的滑块还是装在托板上，两边是把光轴装在了托板上，绿色的滑块固定装在底板上，这样保证强度的情况下行程变大，下面是运行的状态

$ ^6 e4 m+ }6 i' l

诚潇

控制箱基本告一段落 这几天忙正事。这个进度慢喽

danmax1991

我打算diy一台6040的定龙门机，先码住，等楼主更新

jeep213

第一种方案满好看的,放弃了挺可惜的,有什么缺点呢,还想搞个这种5轴的.
. T; A* f! o7 a* |% N3 B3 C% J

shiantian

双丝杠如何同步，是用一个大驱动器驱动两个步进电机，还是用两个驱动器并接脉冲信号？
