求大神指点电机线怎么接

Ego丶终恋-

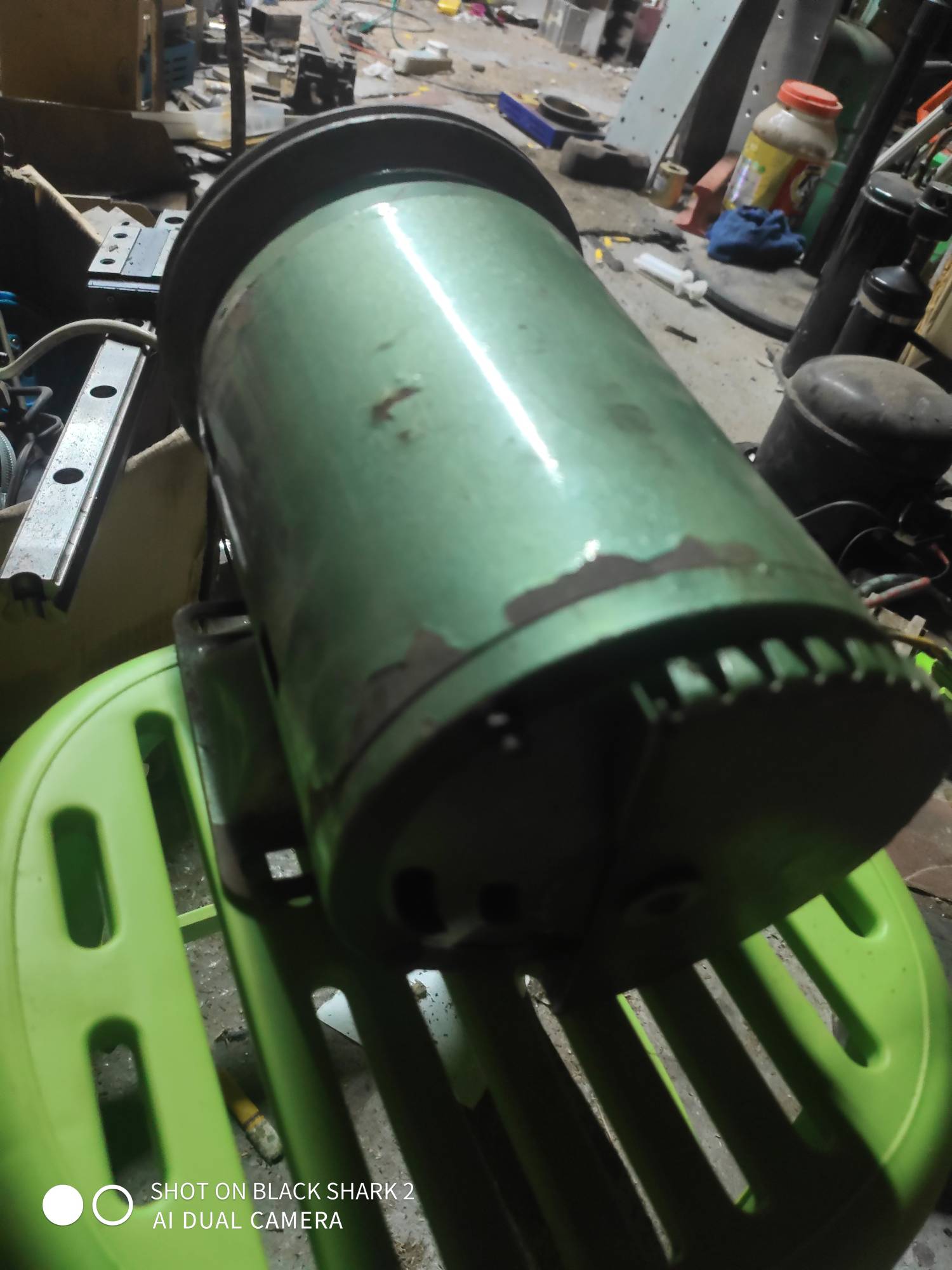

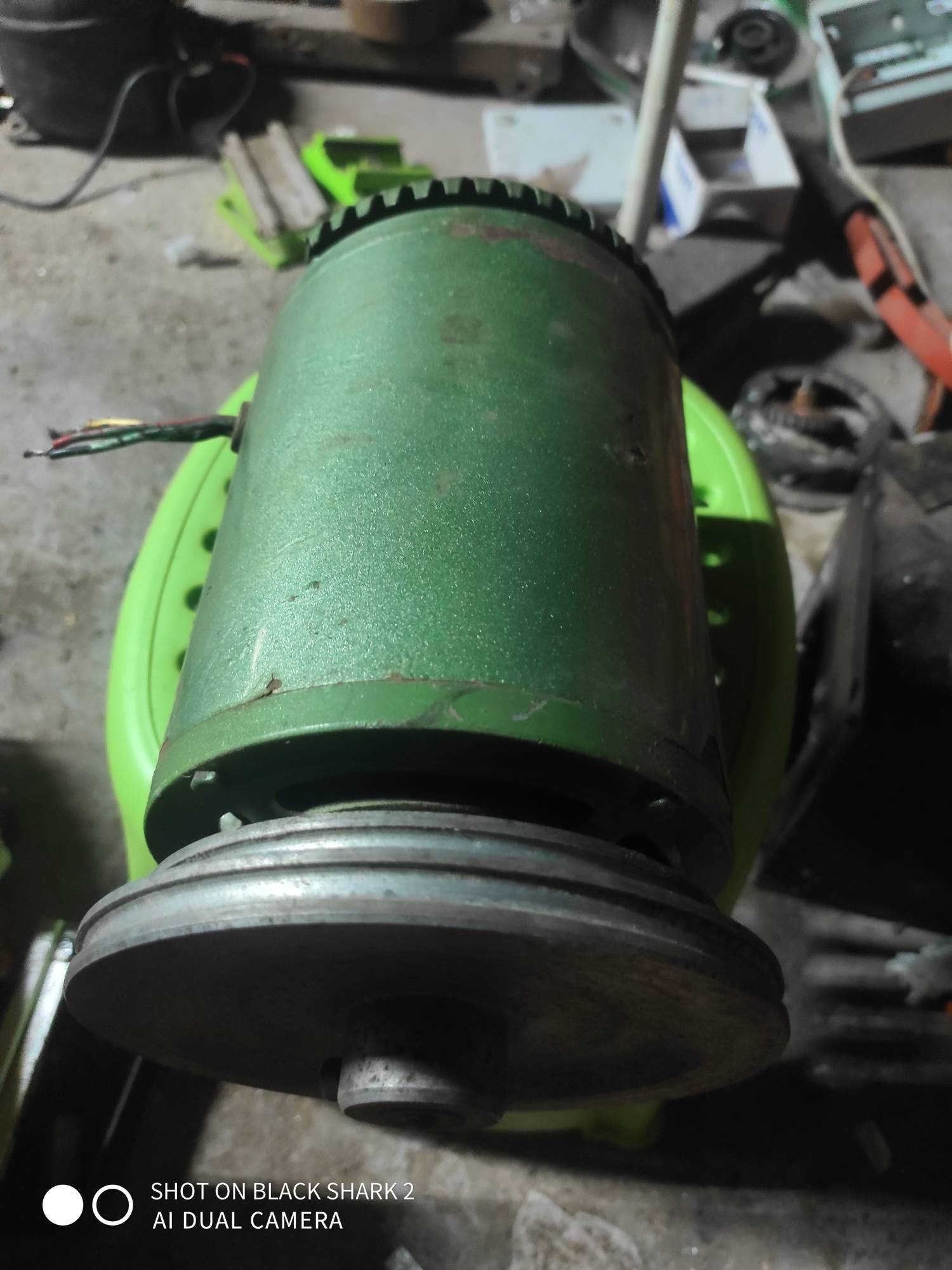

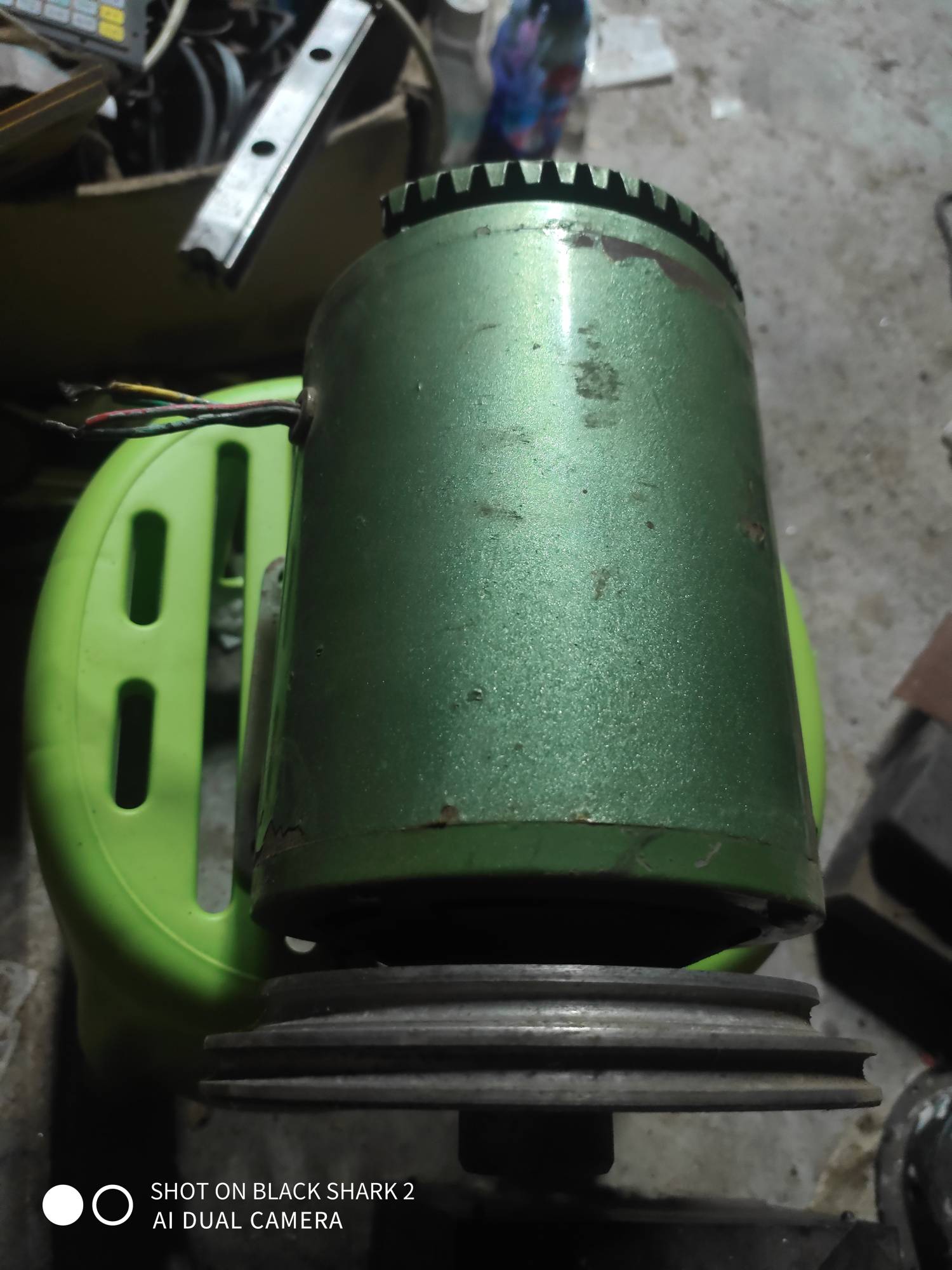

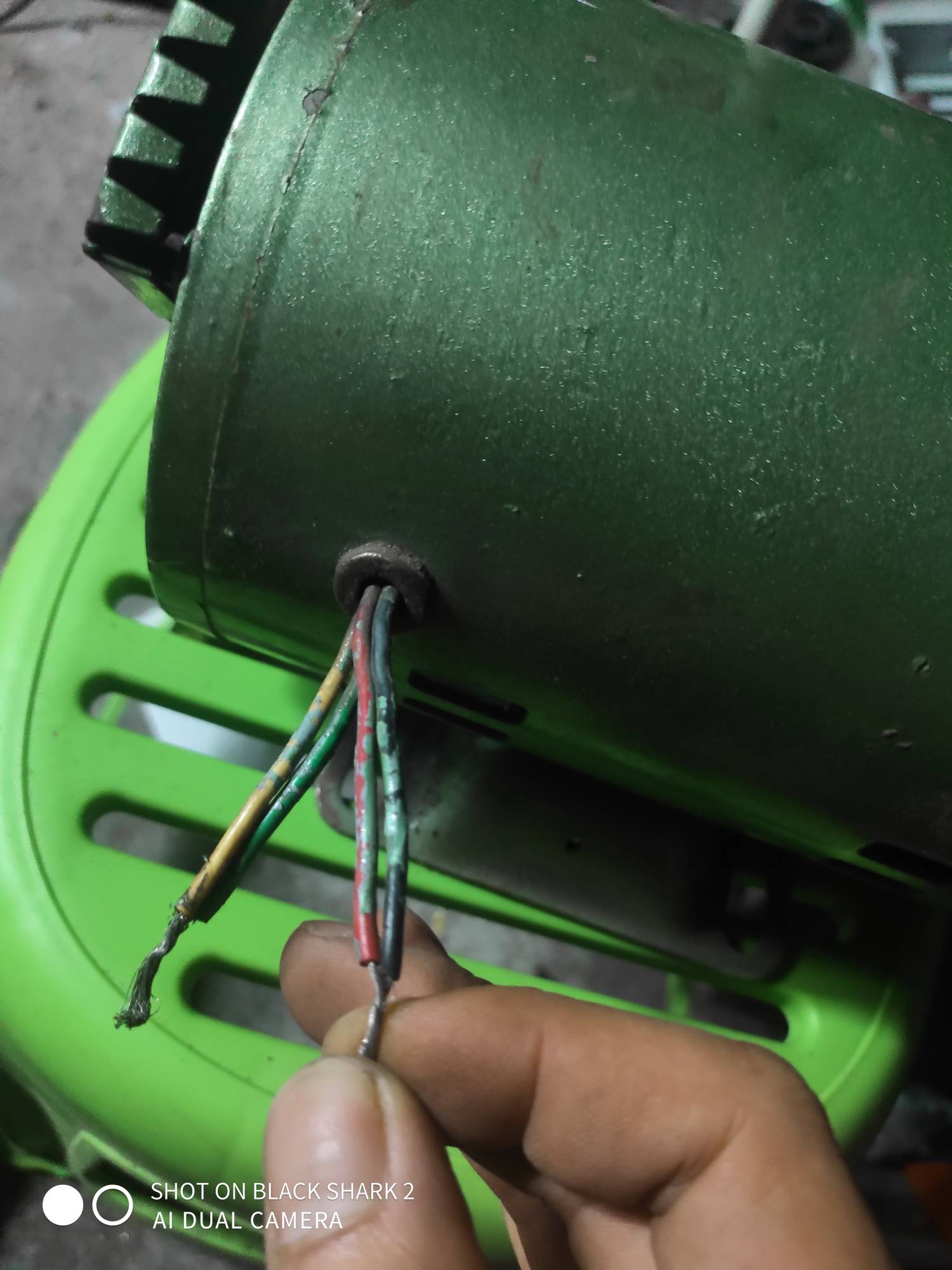

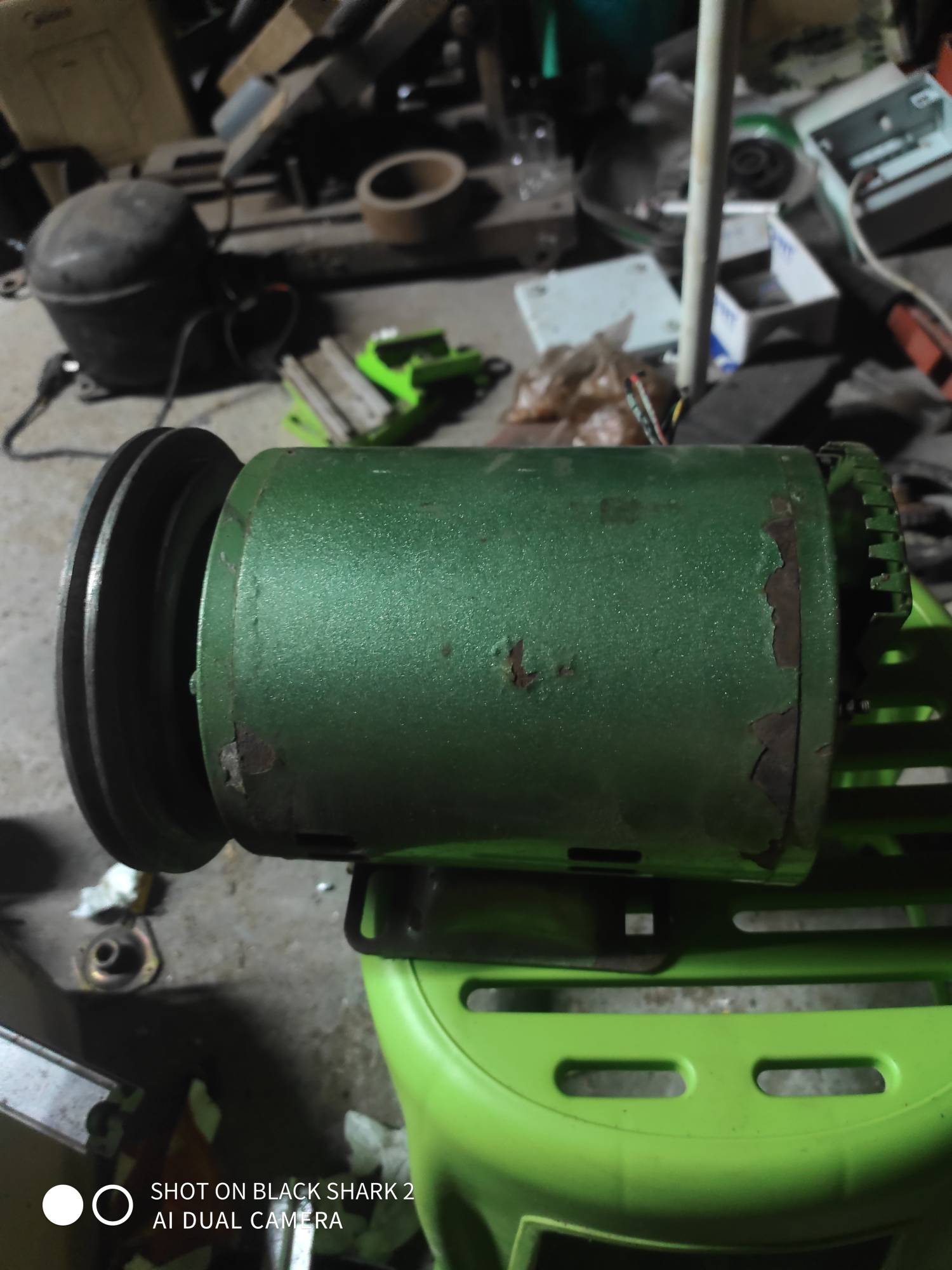

之前买的车花机自带的电机，买来就没有电控，电机线也没有接，到处找了也没见到有电容这些，不敢直接接线试，看电机也没有一个标识什么的，电机出线看原主人是把四根线并成两根的，一共四根线，红，蓝，黑，黄，现在想用这个电机，求大神帮忙看看怎么接线啊！拜谢各位大神了…

fontdj

记得这是松下的电机，老货扎实

fkoff

能拆开就拆开看看是交流还是直流电机

xscc3729

首先要判断电机是三相的还是单相的。
用万用表测量四根线，若为两两相通即为单相电机。阻值稍大的为启动绕组，串电容后与工作绕组并联接220V，启动绕组头尾对调可以改换转动方向。
若有三根线相通，且之间阻值相近，另一根线与外壳相通即为三相电机。

Ego丶终恋-

fontdj 发表于 2020-07-13 11:13
记得这是松下的电机，老货扎实

关键是不懂怎么接线，不知道需不需要配电容

Ego丶终恋-

fkoff 发表于 2020-07-13 11:13
能拆开就拆开看看是交流还是直流电机

怎么分辨是交流还是直流？

Ego丶终恋-

xscc3729 发表于 2020-07-13 11:35
本帖最后由 xscc3729 于 2020-7-13 11:37 编辑

首先要判断电机是三相的还是单相的。
用万用表测量四根线，若为两两相通即为单相电机。阻值稍大的为启动绕组，串电容后与工作绕组并联接220V，启动绕组头尾对调可以改换转动方向。
若有三根线相通，且之间阻值相近，另一根线与外壳相通即为三相电机。

哦！今天不在家，改天回去测一下，如果是220的话应该怎么配启动电容呢？

xscc3729

Ego丶终恋- 发表于 2020-7-13 15:03
哦！今天不在家，改天回去测一下，如果是220的话应该怎么配启动电容呢？

电容可以参照类似功率的单相电机上的，也可以问问度娘。
实在没有参照，建议先用2μF/250V的试试，容量小了启动速度缓慢，过大会使启动绕组过载发热。

Ego丶终恋-

xscc3729 发表于 2020-07-13 15:57
电容可以参照类似功率的单相电机上的，也可以问问度娘。
实在没有参照，建议先用2μF/250V的试试，容量小了启动速度缓慢，过大会使启动绕组过载发热。

哦！还有点云里雾里的，实在不行拿到修电器的铺子去看看吧！

Ego丶终恋-

xscc3729 发表于 2020-07-13 11:35
本帖最后由 xscc3729 于 2020-7-13 11:37 编辑

首先要判断电机是三相的还是单相的。
用万用表测量四根线，若为两两相通即为单相电机。阻值稍大的为启动绕组，串电容后与工作绕组并联接220V，启动绕组头尾对调可以改换转动方向。
若有三根线相通，且之间阻值相近，另一根线与外壳相通即为三相电机。

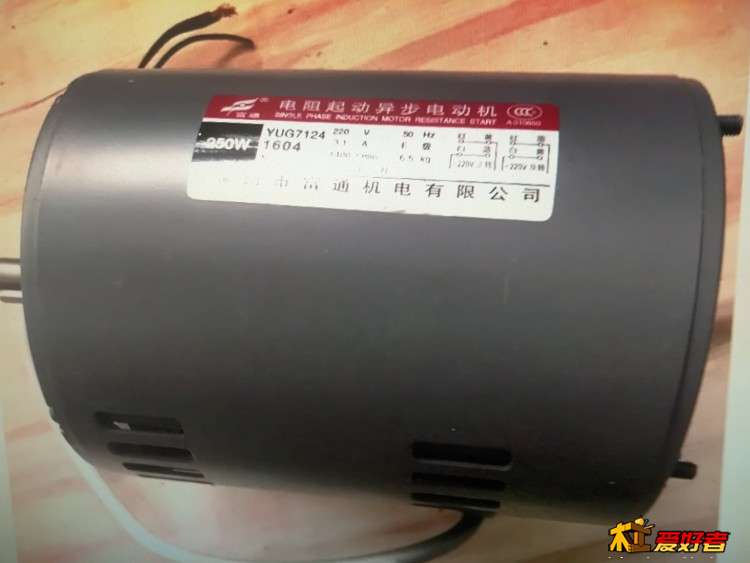

刚才在网上找到一个同样的电机，说是电阻启动异步电动机，难道这种类型的电机不需要电容之类，直接插电就能用吗？

Ego丶终恋-

xscc3729 发表于 2020-07-13 15:57
电容可以参照类似功率的单相电机上的，也可以问问度娘。
实在没有参照，建议先用2μF/250V的试试，容量小了启动速度缓慢，过大会使启动绕组过载发热。

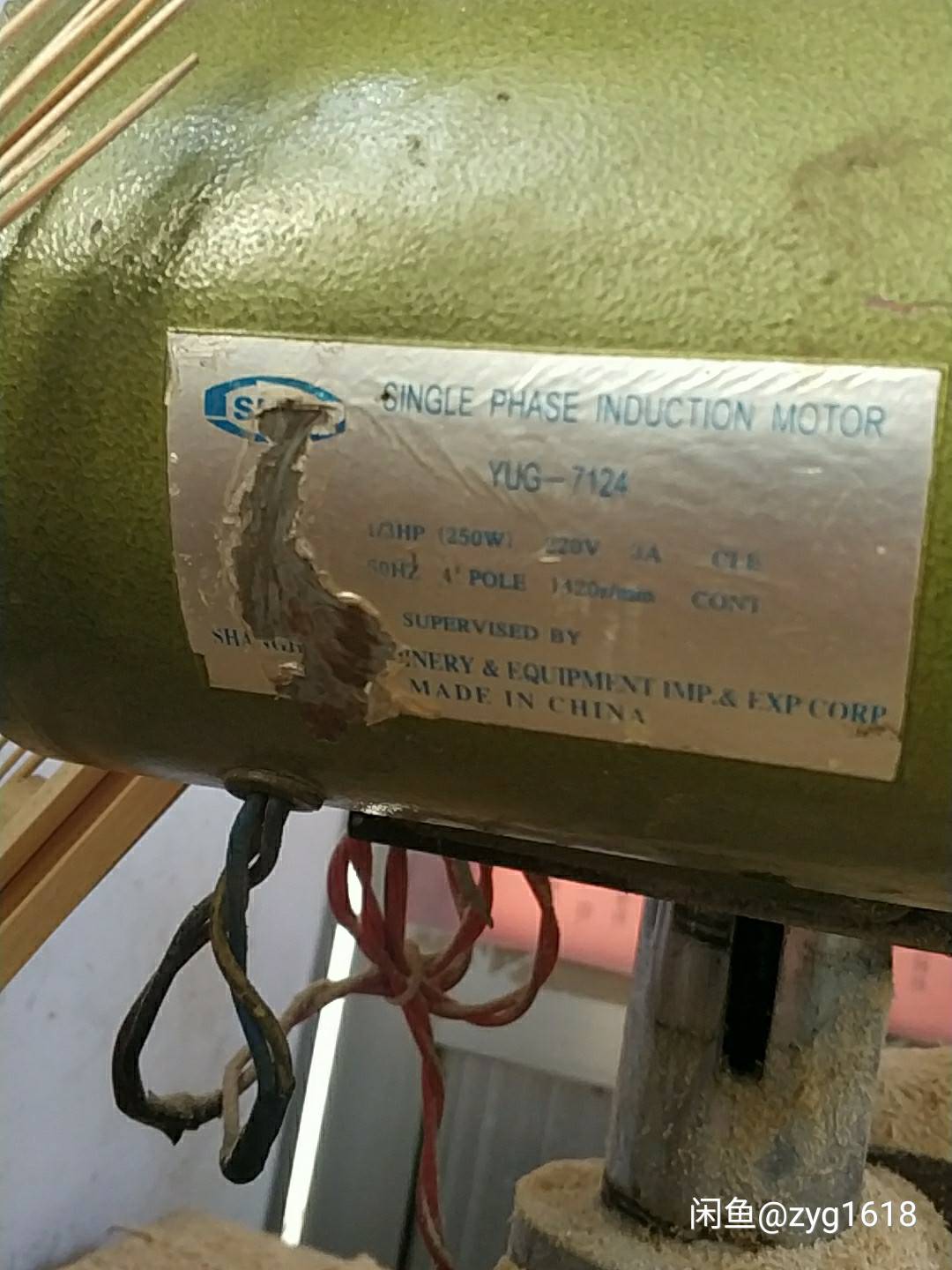

我是按照这个电机的型号在百度上查的，但是找不到如何接线的说明！

民一刀

希望帮到你。

Ego丶终恋-

民一刀 发表于 2020-07-14 20:17
希望帮到你。

谢谢！已经找到方法了！
