仿制数控雕刻机

机机复机机 · 发表于 2020-7-10 01:24:35

捱多年发表于 2020-07-10 00:576 v5 r3 N" A P B: x
好像导轨没有靠山，既然上机床就该铣出来

自己偷懒了。其实用螺丝压紧没事的。

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 01:27:42

捱多年发表于 2020-07-10 01:13
8 a8 Q" i* W& y1 }2 d$ n" P n看了下咸鱼了，两个加邮费不用400元，貌似挺划算有点心动可惜没加工能力，手工做出来无法平直。

我觉得我的机器震动还是不小的。其实连人家的滑台一起买来，yz轴都不用上线轨了，改一改，丝杆和电机一装，直接用。买一套电动滑台当x轴，搞定。

就是钢印还有待验证

来自安卓APP客户端

sea2012 · 发表于 2020-7-10 06:04:32

我来泼冷水，这雕刻的太粗旷了，精度没调好吧。

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 09:43:18

捱多年发表于 2020-07-10 01:24
. x, r2 o7 s0 G; P4 x, K; J5 K5 |X轴是用什么做的？看着不像第三台床身改的

就一块钢板，自己划线手电钻钻孔

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 09:50:33

sea2012 发表于 2020-07-10 06:042 ]( R* u7 D) t b6 _; `* \
我来泼冷水，这雕刻的太粗旷了，精度没调好吧。

欢迎批评指正。刀尖0.2，步距0.3，能刻好才怪了

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 10:08:40

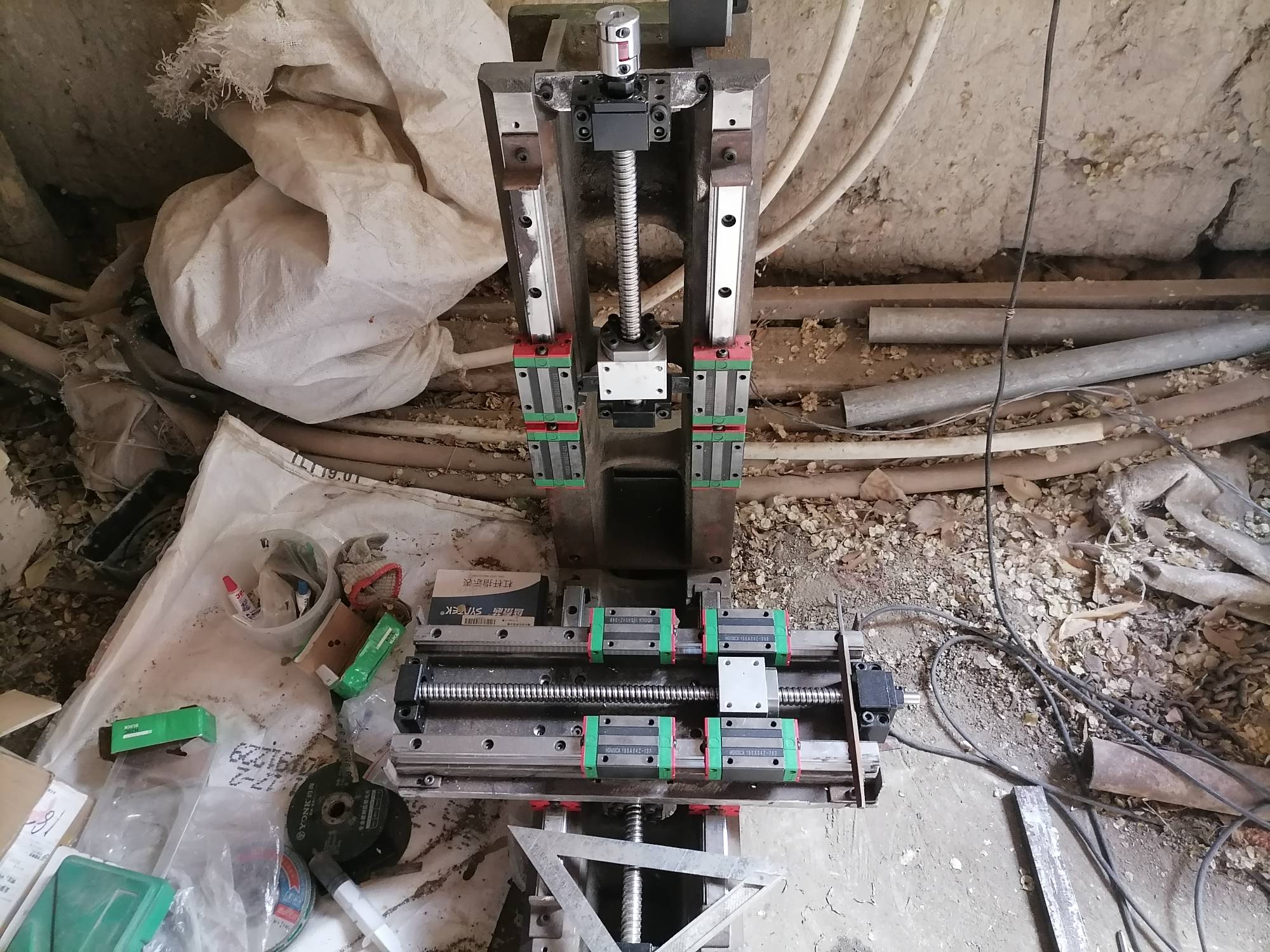

装好xz的导轨，丝杆，就抓紧时间把滑块装上去。上滑块了，就要做好硬限位，不然滑块掉下来散架怎么办x轴是废品站找了一块钢板，用角磨机开料，手动划线打孔。给大家个建议，钻孔再不济，也得用台钻。不是怕划线不准，而是手电钻无法保证垂直，孔会斜。跟打偏了结果是一样的。轨道下面是28*16的键条。因为滑块和轨道装起来总高度是30，而丝杆总成的高差是45，所以用键条把轨道垫起来。差那一毫米，本来想铣掉的，最后用破彩钢板和旧卷尺垫的。

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 10:12:07

sea2012 发表于 2020-07-10 06:04
& L# {7 E! Y Q/ S我来泼冷水，这雕刻的太粗旷了，精度没调好吧。

还有，精度的确没调好。yz轨道安装面铣完，回来一打表，平面度差了30丝。去找平面磨实在麻烦，只好边打表，一边用角磨机磨。最后勉强磨到300毫米差15丝

xy垂直度也没调好，100毫米差10丝。因为手工钻孔歪了，结构也设计的不合理，调不过来了

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 10:22:07

装到这一步，机机样子就有了。赶紧的，上xz的盖板。下好料，画好图纸，去原单位找领导。领导说你自己干，我说我手受伤了，这两天干不了

然后别的同事帮我干的。这次老实了，铣了和滑块的接触面，眼也是数显钻铣床打的。现在从z的盖板到x的中心还有100多毫米，去掉刀座的中心高，还有90毫米。用了5层28*16的键条加一块10厚钢板垫起来的。实在不好意思麻烦原单位同事了，手也好了，自己跑附近加工铺借人家摇臂钻钻的。一共12个活，一件活2个13的孔，人家要我4块。我说我一件给你2块，我自己干吧！那个师傅痛快的答应了，我干了40分钟，24个孔搞定。省了24块钱，哈哈哈。回来赶快把主轴座装好。这下样子彻底出来了。

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 10:39:46

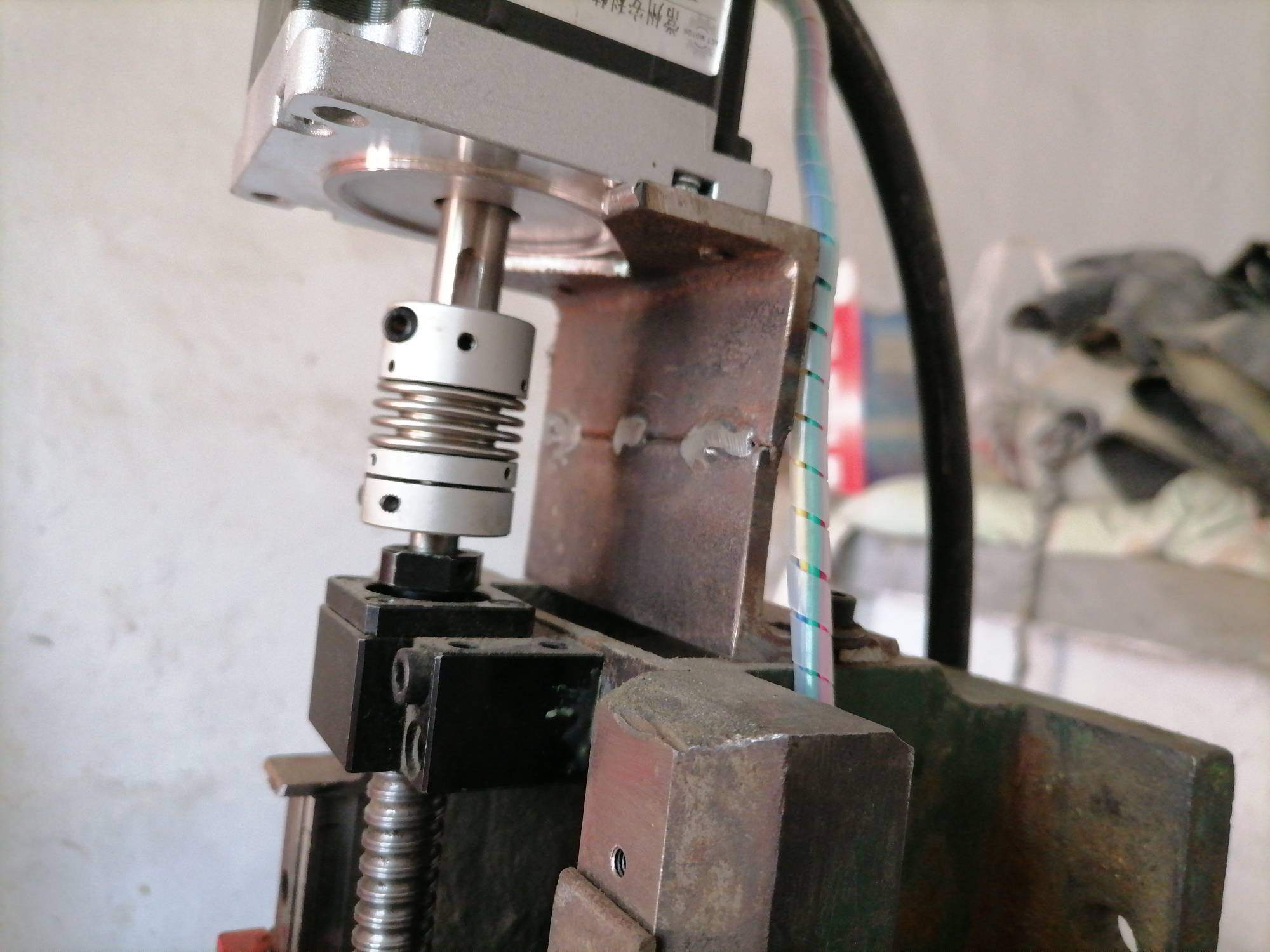

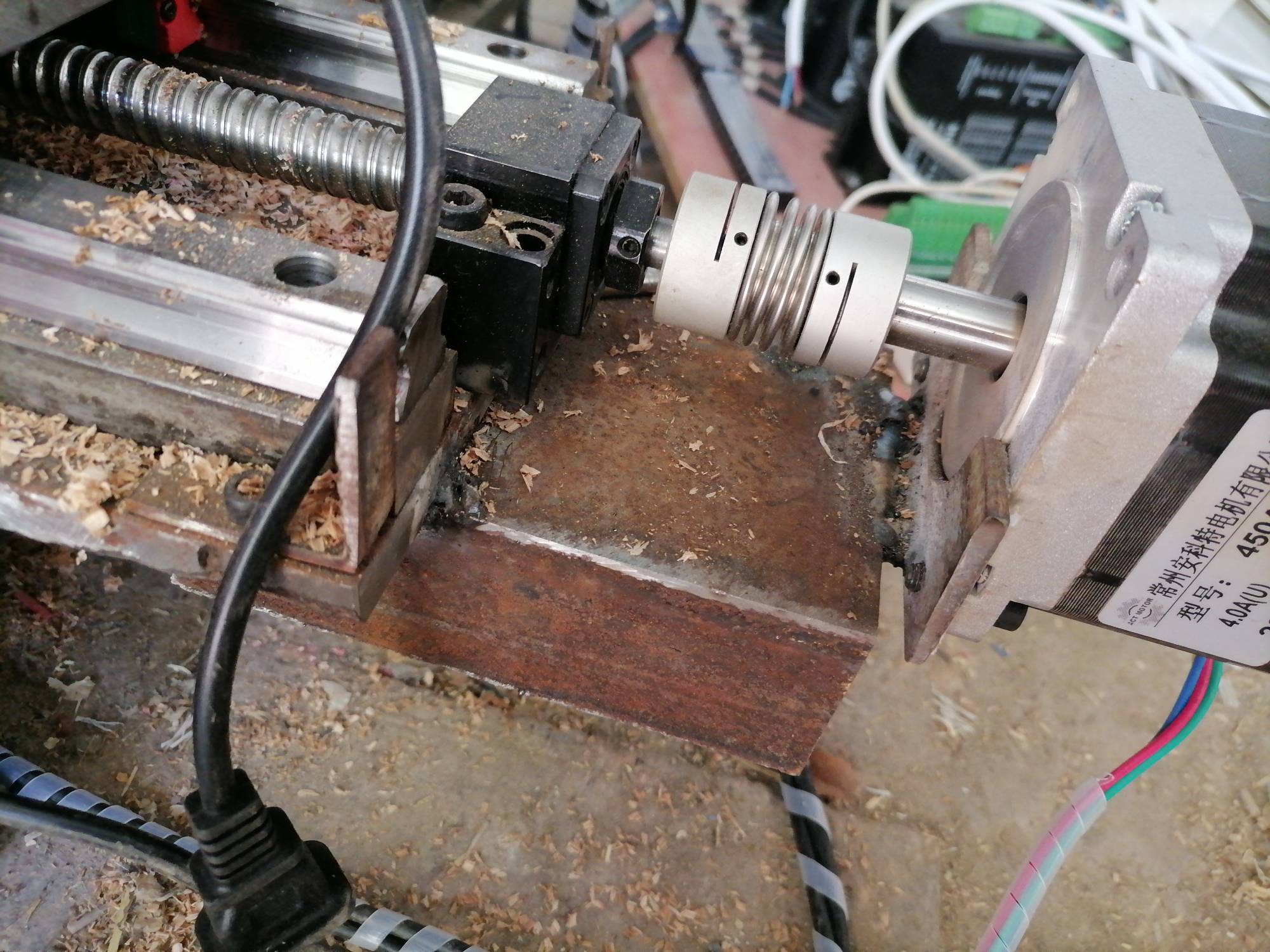

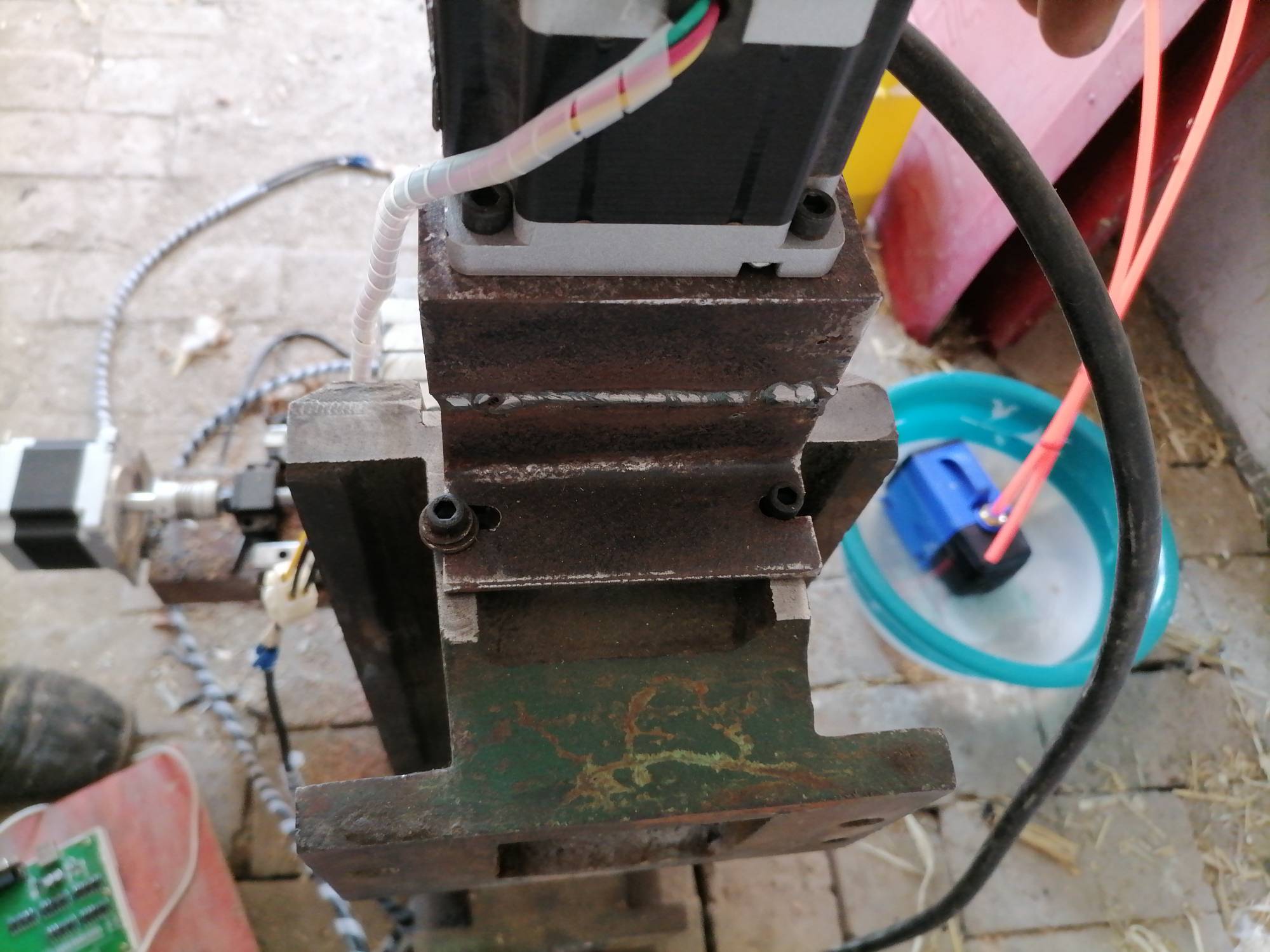

现在就剩电控和步进电机还没装了。我选择了波纹管联轴器连接步进电机和丝杆，因为这样对安装精度要求不高。不需要太考虑同轴度呀，平行度之类的。做到这一步，步进电机装不上焊也得把它焊上去。最终，用40角铁焊成乙字型，在一面开v槽，用电脑放出v槽样子，然后画出电机安装孔位置，照着放出来的样手动加工的。把电机和安装座连接好以后，然后套上联轴器，和丝杆套在一起，最后在底座和立柱上打的孔。大概过程就是我手画的图中这样，再附几张安装图。x轴的不太一样，不过过程也类似，先把电机装到一块开v槽的钢板上，再用联轴器把丝杆和电机连起来，想办法把安装座焊出来

来自安卓APP客户端

机机复机机 · 发表于 2020-7-10 10:51:28

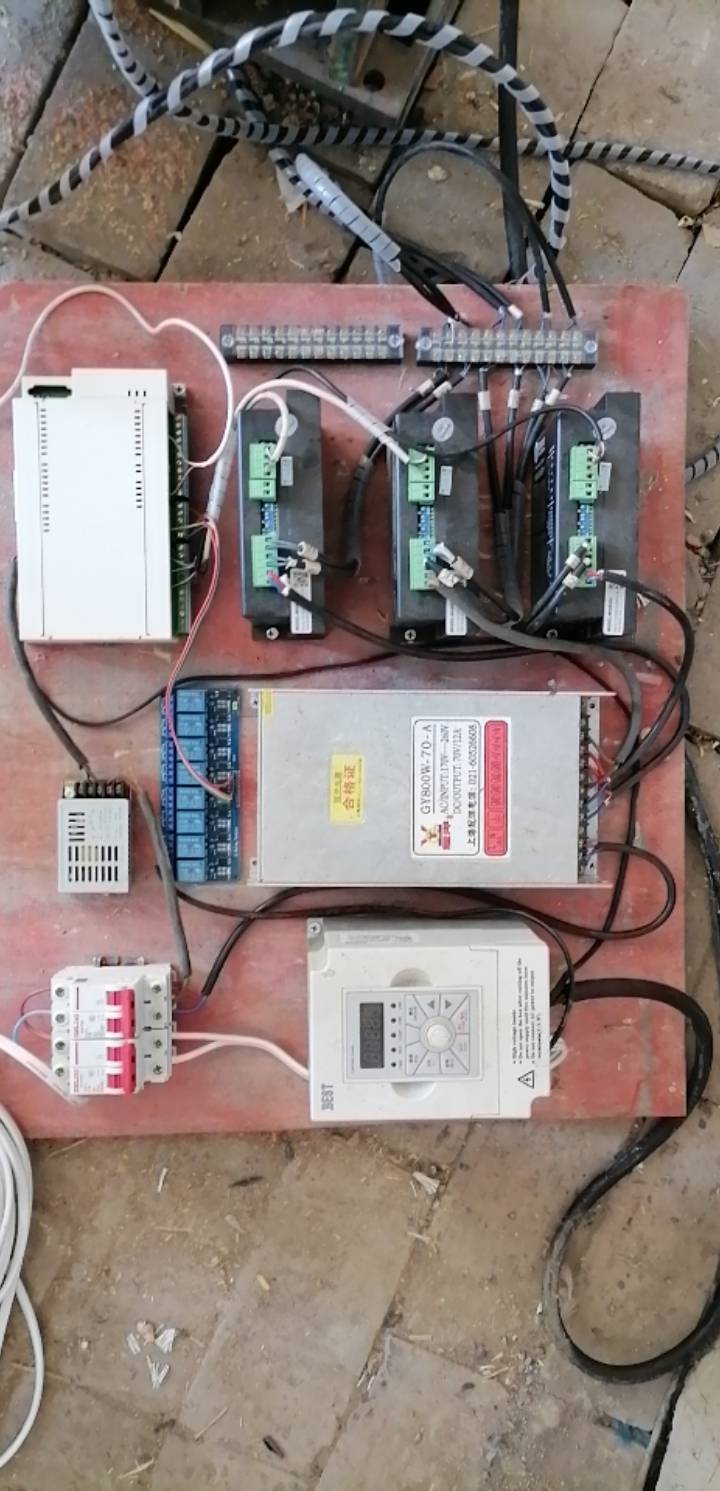

再下面的问题，就是电控部分了。相对于让我头疼许久的86步进电机，这个86的控制器和开关电源的体积，更是让我把肠子都悔青了。我买了个400*500的控制箱，仍然装不进去这些东西。本来想把这个电控箱挂在立柱后面的。最后气的牙痒痒，直接找了一块木板凑合凑合。步进电机和驱动器之间用4孔的方形航插接到一起的，方便拆卸分离。过程就不多说了。想捣鼓雕刻机的肯定都懂一些电路知识。我这个电控部分和大家的也是大同小异，无非就是块头大了点

装好这几天尽偷懒了，连软限位都没做呢。用了一个急停的常开触点，当做人工限位兼急停。要超程或者不对劲，我就把急停拍下去

还有防尘罩也还在路上，还没到。
