自制车床震动大怎么解决

qdhhhx

主要是轴上的皮带盘不同心了，照片上看看都歪了不少，做工太粗糙了。

chenxiaoer2008

grhua 发表于 2020-07-12 20:15
8 p' P% s  @0 h  r% f你车床头（机头和电机）的重心没有落在左侧支撑腿以内，造成整体的重心不稳，机头部分稍有震动，就会被放大，并引起整个车床的震动。另外主轴及皮带轮的同心度、上下轮的平行对位准确度不好也会引起机头晃动。还有一点，电机功率不宜过大。这是我的一点看法，仅供参考。

2 s. j& J; \0 `: `/ {4 O" y3 ~. _8 Y这位师傅说的太有道理了，那我调好了，再固定在地上可以吗，您看看怎么固定在地下好？

来自苹果APP客户端

grhua

chenxiaoer2008 发表于 2020-7-19 13:46
这位师傅说的太有道理了，那我调好了，再固定在地上可以吗，您看看怎么固定在地下好？

可以把左侧支撑腿往左移，并与床面加一三角支撑做连接，最后再固定在地面上。

日业水可

hzg54

结构不对，机头是最重的，结果悬挑太长，建议左边的腿往外移。

明知故问

同心是第一，份量是第二

ziyoudj

楼主别生气，不瞒你说，你这车床做的和闹着玩似的。车床也算是精密工具了，精度和整体结构很重要。第一 就是要保证每个零件的精度，从主轴同心度、到皮带轮电机的的水平度等等都不能差。你这感觉就是随便搭了个架子，不抖才怪。第二就是重量，没有个结实的身板 根本就压不住电机输出的动力，你这转起来没散架就不错了，而且还容易出事故。我建议你还是拆了吧。看你后来那个床头不错，收拾收拾配上电机应该挺好，至少还带个卡盘。我前一阵也做过一个车床，也算有点经验，有不明白的我也能帮到你。

chenxiaoer2008

ziyoudj 发表于 2020-08-17 02:46
楼主别生气，不瞒你说，你这车床做的和闹着玩似的。车床也算是精密工具了，精度和整体结构很重要。第一 就是要保证每个零件的精度，从主轴同心度、到皮带轮电机的的水平度等等都不能差。你这感觉就是随便搭了个架子，不抖才怪。第二就是重量，没有个结实的身板 根本就压不住电机输出的动力，你这转起来没散架就不错了，而且还容易出事故。我建议你还是拆了吧。看你后来那个床头不错，收拾收拾配上电机应该挺好，至少还带个卡盘。我前一阵也做过一个车床，也算有点经验，有不明白的我也能帮到你。

这位前辈能把您的床子发图看看，学习一下

来自苹果APP客户端

【白发学童

chenxiaoer2008 发表于 2020-7-7 12:51
! P/ q6 I  j2 C: I! q: F各位师傅说的有道理，今天有看到一个车床架子，就是没有尾座看看能用吗？

6 ^# k; l% K/ L这个不错，铸铁铣磨的，比你做的不知好多少倍
! c" L& n" J! ?) f5 [

ziyoudj

chenxiaoer2008 发表于 2020-08-17 20:45
# V& r5 d- ~% f9 I+ v; p; K这位前辈能把您的床子发图看看，学习一下

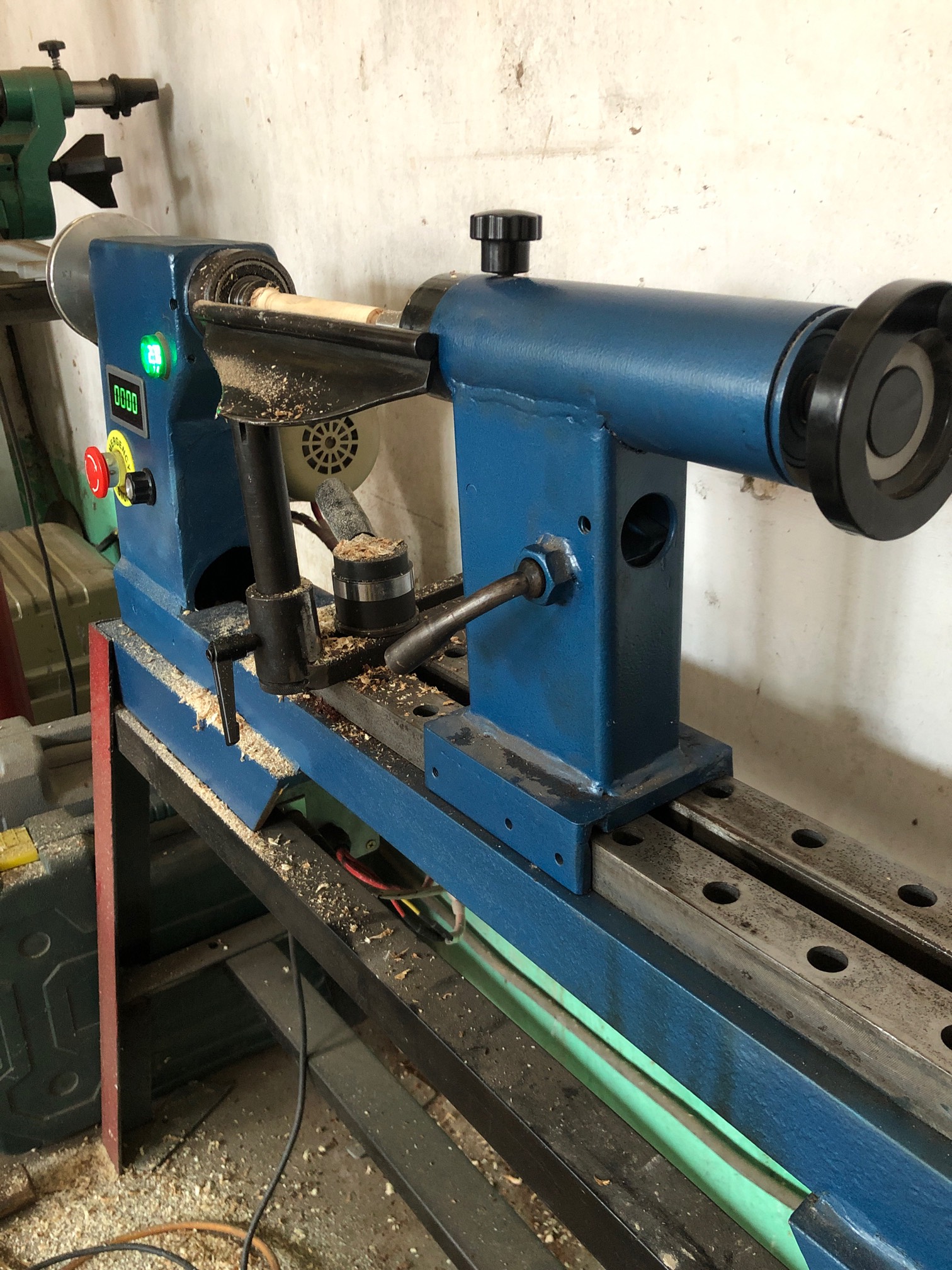

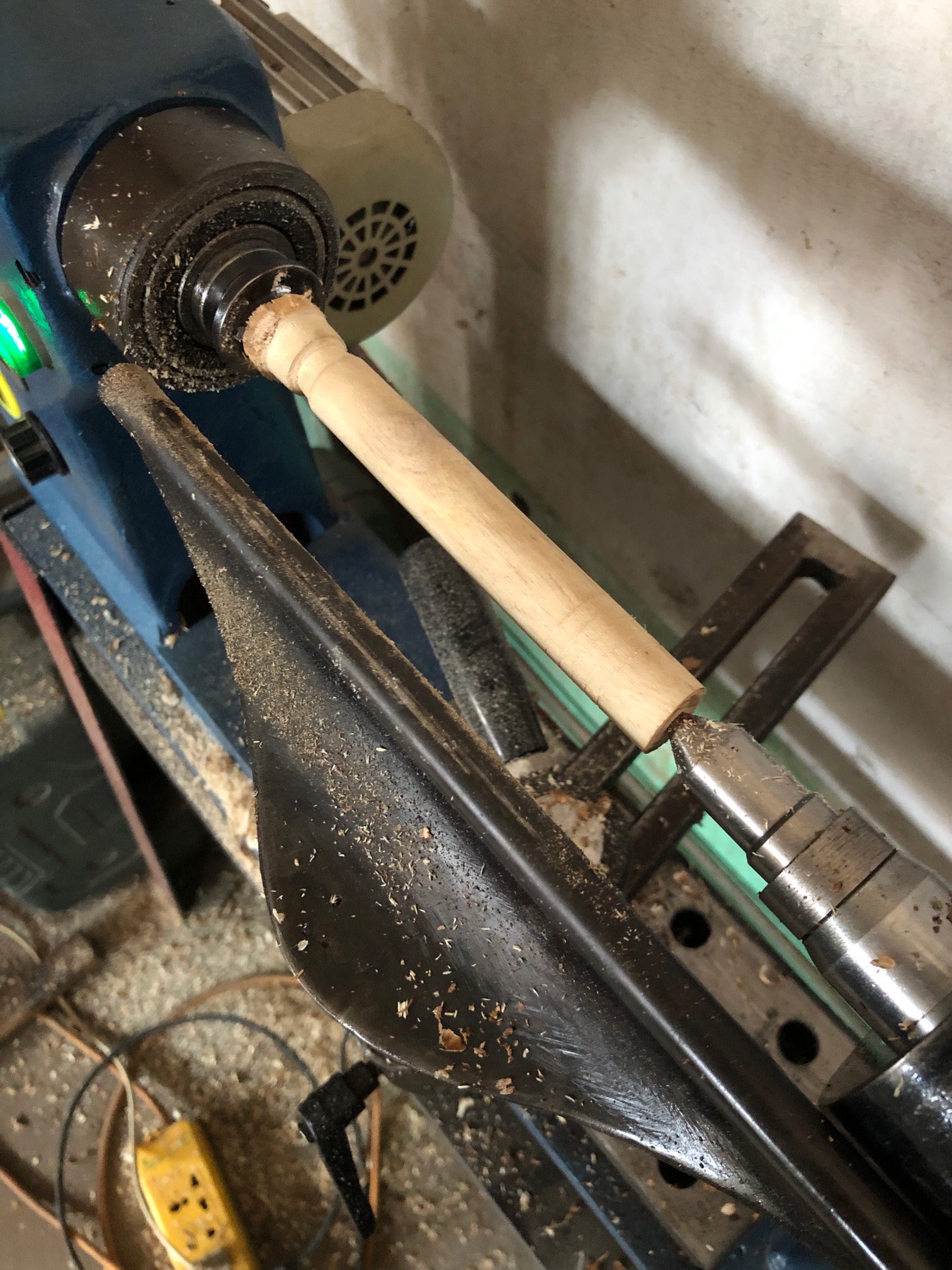

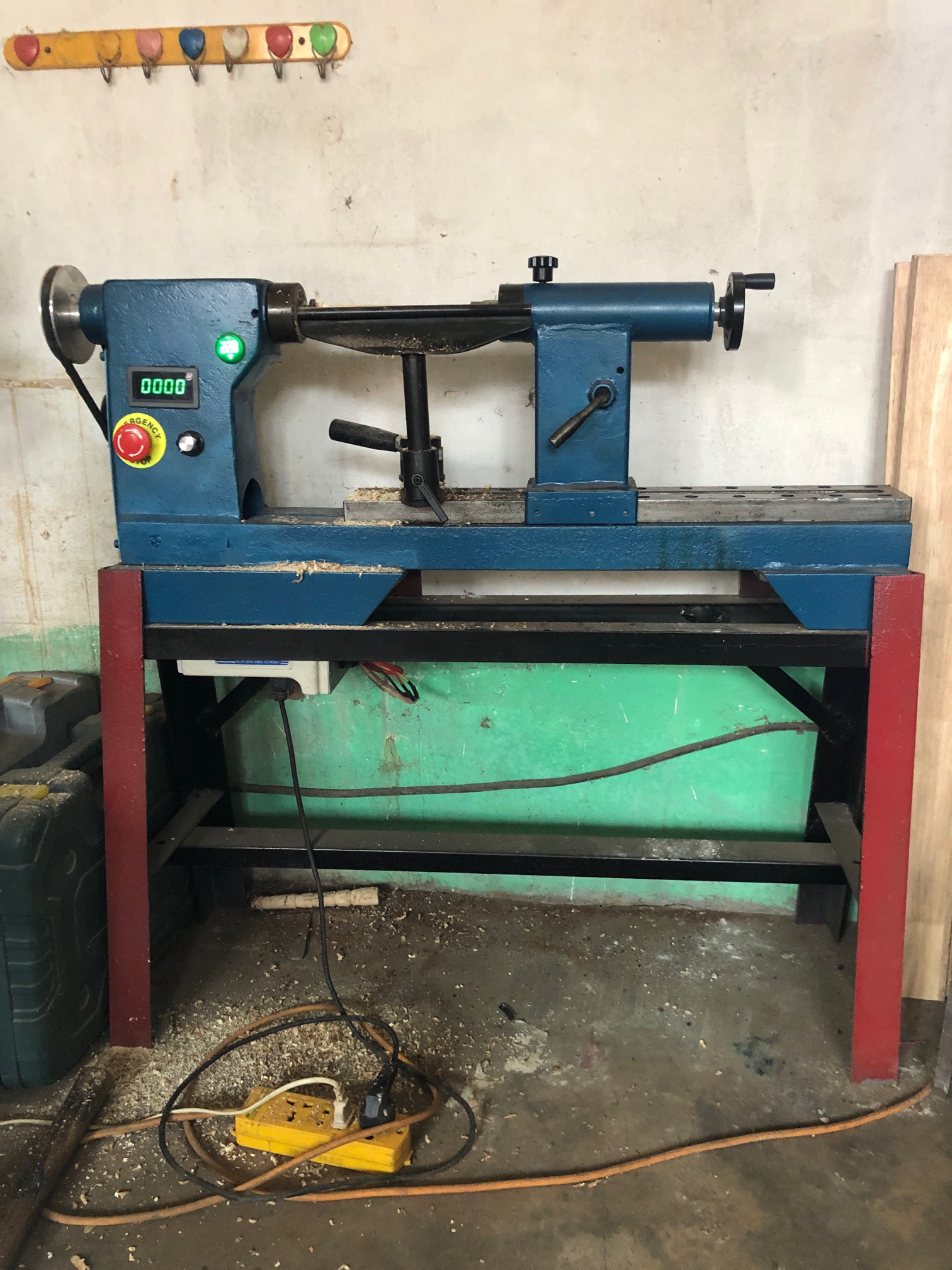

可以参考一下
- u! q  b7 |7 N  Q; t+ y  M9 A
/ \9 F4 x  D% Z* U$ l7 h: I, U7 ?
, ~/ j2 V0 w5 J# |5 m! i- X, g( K

来自苹果APP客户端

rongrongdear

脚太轻了

来自安卓APP客户端

chenxiaoer2008

ziyoudj 发表于 2020-08-18 17:14
0 K+ k$ a3 {+ G* f6 o% r3 w可以参考一下

8 l; o9 a2 [! b. r$ |/ E您这床子做的太专业，佩服，我可做不出来呀

来自苹果APP客户端

holyland

震动大是哪里震？
* q5 L) @7 r0 O  o* m干活时候震？
* J' s7 M1 A7 m6 A% Q材料就这样，避免不了，只能再加固加重。
1 U' y4 D  j% n. y3 l空转时候震？
) i0 P0 x! P4 @8 C电机皮带轮同心吗？主轴皮带轮同心吗？
' l+ G5 g- G5 g0 A2 T8 z铝皮带轮可以在安装后，用木工车刀修整。
修整过震动会有很大改善。
4 l  `" e0 D2 F  P, I2 r
( {8 k0 z6 d$ _. @1 P# J当然，这个也架子实在太单薄了，先天不足，这个就作为试手，重做比较好。
; j8 f' `0 S7 l9 O6 D% Q! D. ]( U

glhq

还有就是动平衡

来自安卓APP客户端

dick_c

一般车床床身是铸铁的，铸铁有一定的吸震性，所以震动小。你用槽钢做，震动自然要大很多，尤其是那4条水管子焊的脚，刚性很差，震动更大。我们代理的一家奥地利的机床厂的数控车床，他们也是用钢板焊接床身，但他们在床身内浇注了大量的所谓聚合物，配方不知，估计是水泥加些许化工品构成，床身的吸震性也是很好的。你不妨参照他们的办法，把4条腿去掉，改成两个水泥墩子，水泥墩子预先灌注几条螺栓进去，以便连接床身，然后用胶皮垫垫在床身与水泥墩之间再紧固，这样，估计震动可以大大减轻。另外，还可以在槽钢内灌注一些沥青，可以进一步减轻震动。
