【教程】雕刻机雕刻PCB-使用FlatCAM制作PCB刀路

dashan4700 · 发表于 2020-8-22 17:00:06

本帖最后由 dashan4700 于 2020-8-22 17:04 编辑

请教下，我导入的图X坐标从0起，Y坐标从30起，这样造成的结果是刀路的起点距离pcb板Y轴方向要人为多留出30MM，怎么将图放到0 0坐标上呢，谢谢。

duanyz · 发表于 2020-10-17 00:21:39

楼主能分享下flatcam是哪里下载怎么安装的吗？我下了个，不会安装，装了运行不起来

西南旋挖钻维修 · 发表于 2021-6-10 22:30:07

这个有没有汉化的

天雨001 · 发表于 2021-6-12 05:38:52

不错谢楼主

tian1qing · 发表于 2021-6-15 14:02:08

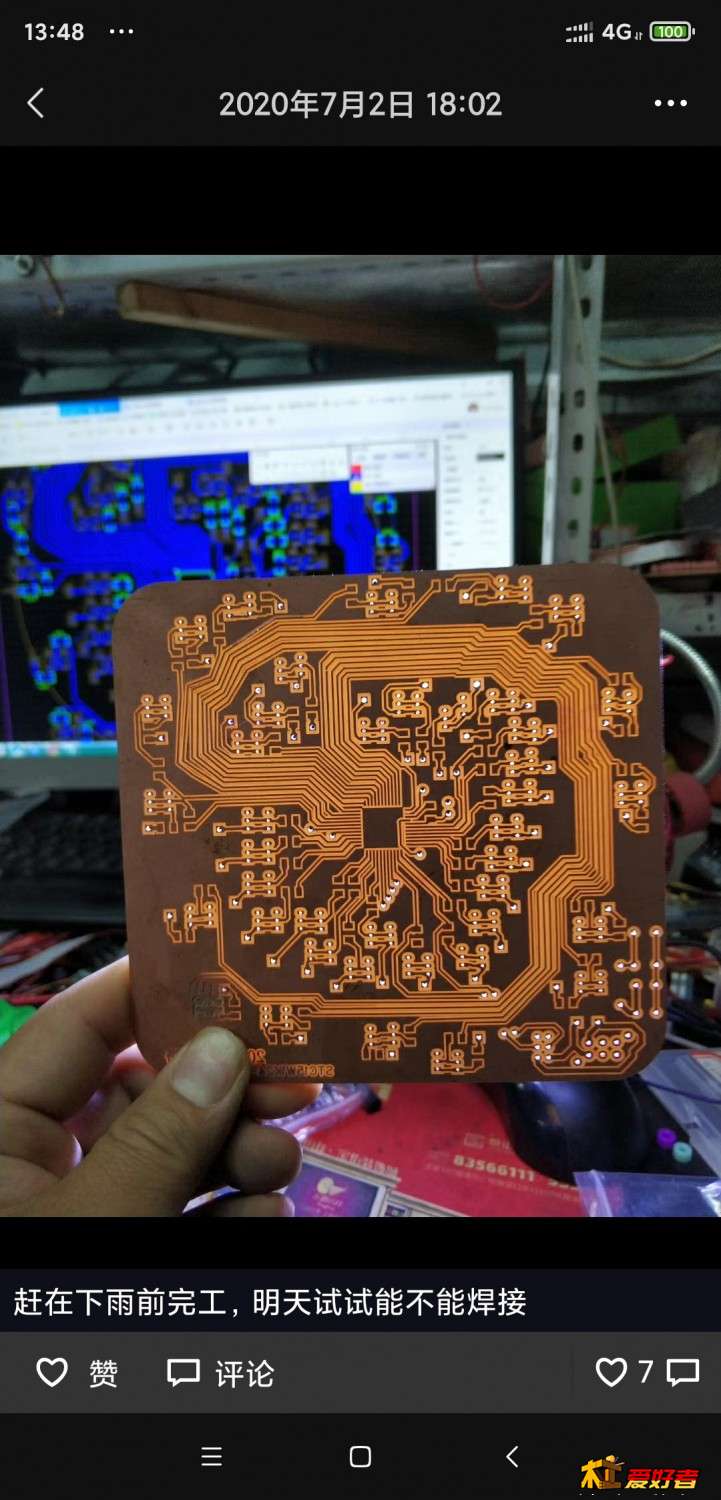

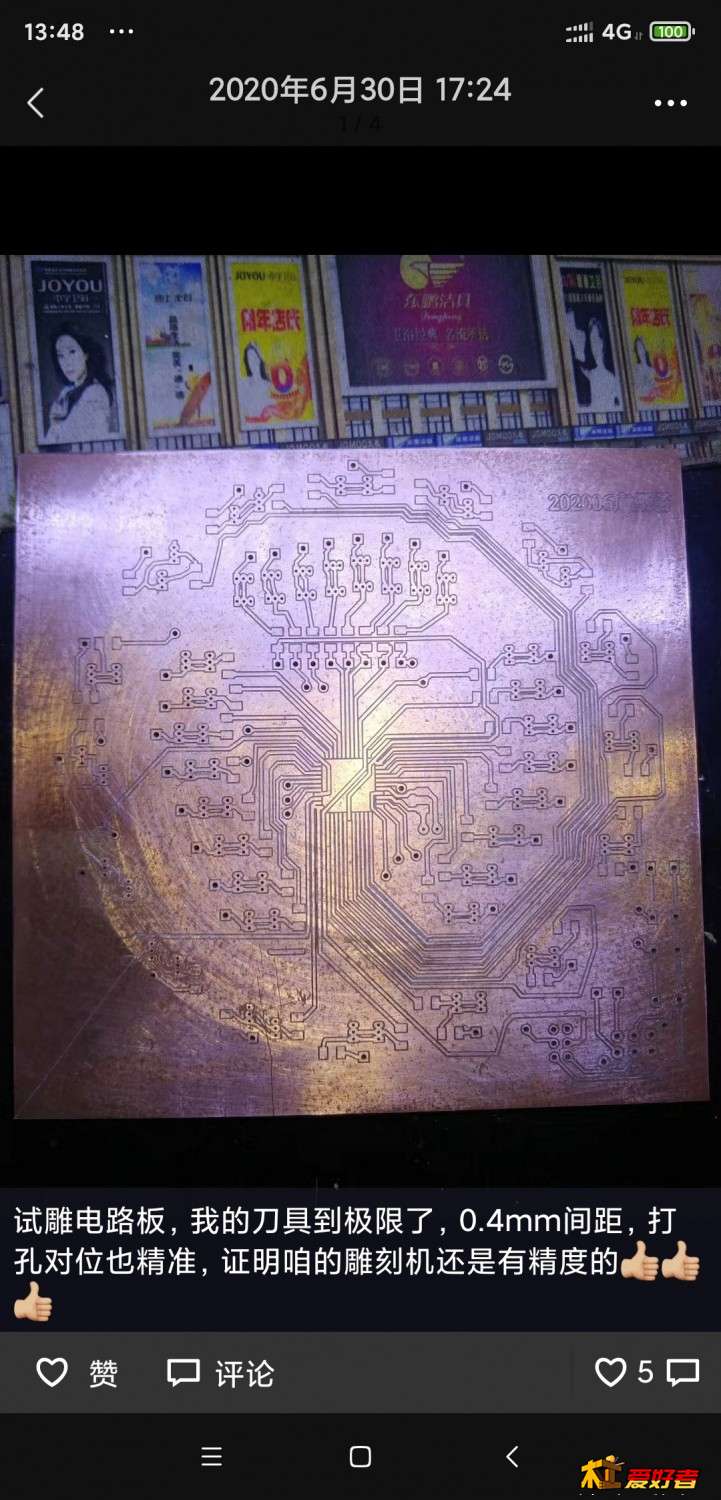

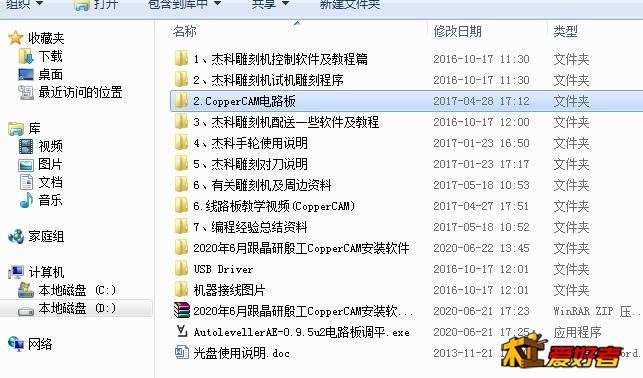

以前也千方百计的找资料，用雕刻机雕刻线路板，不过我用的是copperCAM,各种艰辛啊，简单的板子还好，马马虎虎可以应付，但贴片的ic尤其是十几个引脚或者几十个引脚的贴片就不太好对付了，而且焊接还是个麻烦事儿，因为没有阻焊，很容易连锡。另外雕刻机精度不行也弄不好，板子调不平也会刻出来有深有浅，如果使用0.3或0.2的柱刀还行，如果使用尖刀，就会使线条粗细不一致，因为尖刀是有锥度的。这是硬件的问题。还有软件的问题，汉化的不是很好，即使汉化出来了，也不知道具体该怎么用，网上一通的请教，一通的找教程，跌跌撞撞，废板无数，总算弄出来了，效果还行。就是焊接是个大问题，真心的不好焊。现在都是让合作厂家打样品，没多少钱，还省时省力。还好看好用当然为了自己的征服欲非得自己雕的我也理解，我以前也是这么想的。

tian1qing · 发表于 2021-6-15 14:13:57

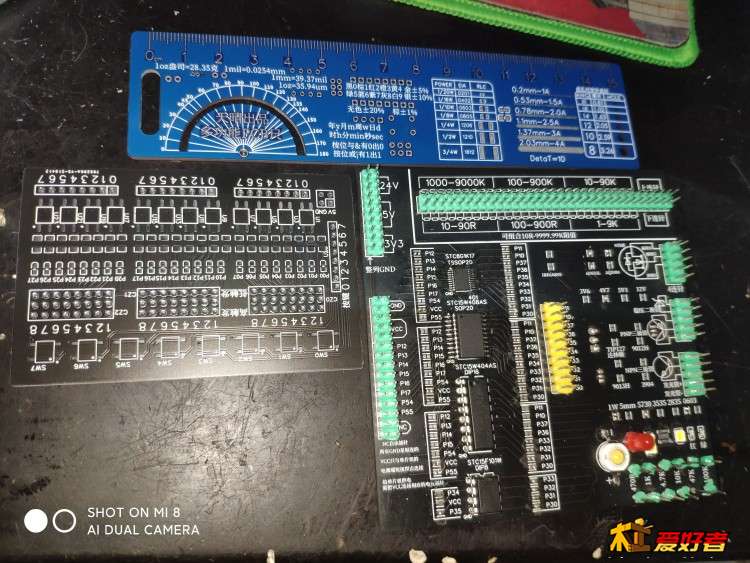

哦，最想说的是，术业有专攻，有做电路板需求的就还是找厂家打样板吧，雕刻机做出来的板子跟厂家做的根本不是一个等级的。有打板需求的木友可以找我，近期可以免费给大家做单双面板，但要自己有pcb文件，我不管画图，太费精力，只能帮忙直接转给厂家，需要的发文件到我邮箱就行81043107@qq.com。

励磁器狂人 · 发表于 2021-6-23 15:57:09

tian1qing 发表于 2021-6-15 14:13- }9 |$ H, C4 W- s, f4 H
哦，最想说的是，术业有专攻，有做电路板需求的就还是找厂家打样板吧，雕刻机做出来的板子跟厂家做的根本不 ...

用雕刻机的好处主要还是做得快一点，应急用的，然后自己做雕刻机虽然说费力吧，但也乐在其中。

励磁器狂人 · 发表于 2021-6-23 15:57:55

西南旋挖钻维修发表于 2021-6-10 22:30
" C2 a) c2 x( j" R m9 C这个有没有汉化的

没

励磁器狂人 · 发表于 2021-6-23 15:59:28

tian1qing 发表于 2021-6-15 14:02$ v m$ c- o( k, T, [
以前也千方百计的找资料，用雕刻机雕刻线路板，不过我用的是copperCAM,各种艰辛啊，简单的板子还好，马马虎 ...

终于遇到同道中人了

cjseng · 发表于 2021-6-23 17:30:09

我也用copperCAM雕过线路板，可是效果非常不好，板子不平，一会儿深，一会儿浅。
后来我就改成感光线路板了，不过也是一波三折，一开始买的自带感光膜的覆铜板，蓝色的，曝光时间不好控制，明明一样的曝光时间，有的板子就可以，有的不行，我还特意做了一个曝光灯，带定时器控制的，还是不行，一旦显影失败，板子就报废了。
再然后，干脆买普通覆铜板，买感光膜，自己贴膜，然后曝光，失败了，把膜去掉，重新贴，成功率有所上升。
在用感光法制作线路板的过程中，我用copperCAM生成打孔文件，用雕刻机打孔还是可以的。
最后，我成功制作了双面板，除了金属化孔无法实现，其余的都可以了，包括阻焊、丝印文字都有了。

fu-32 · 发表于 2021-12-28 12:19:27

感谢楼主分享如此详细的教程！
