请教一下导轨固定螺栓和沉头螺栓中心距怎么确定的

来自安卓APP客户端

湖湖

-可可 发表于 2020-6-30 17:35

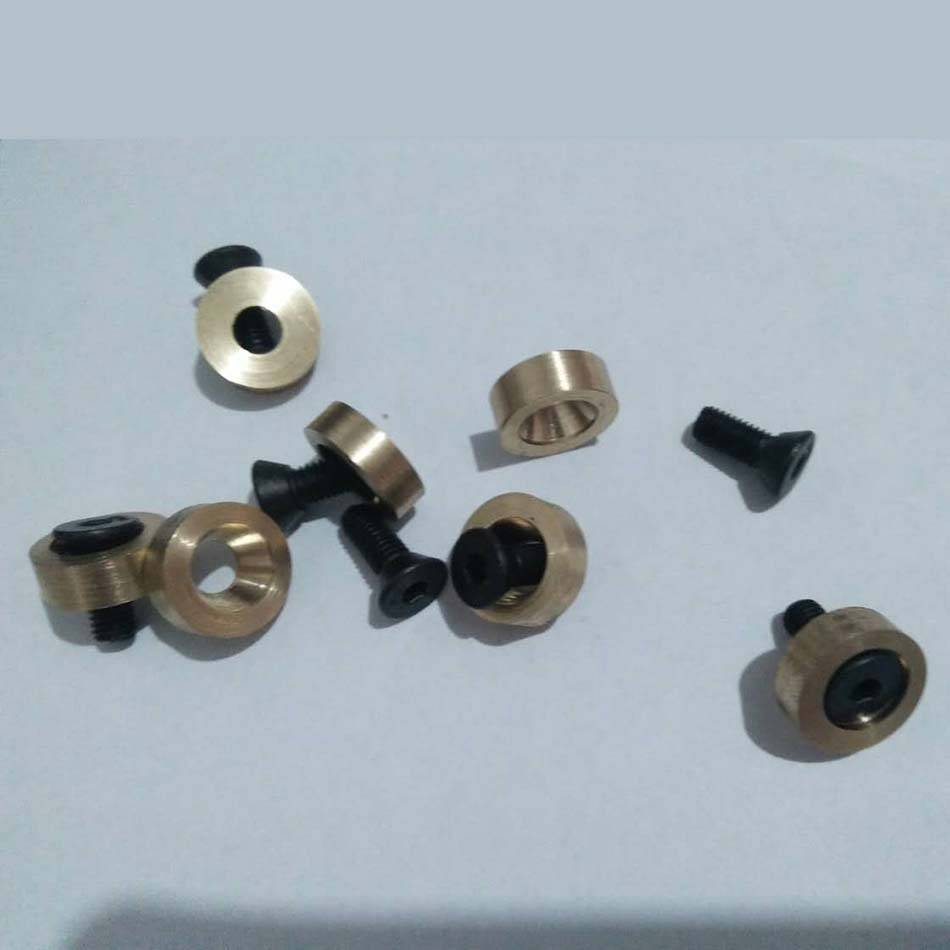

3.5mm圆柱 淘宝买的几毛钱一个 螺丝用的m4沉头 我也是参考这个做的

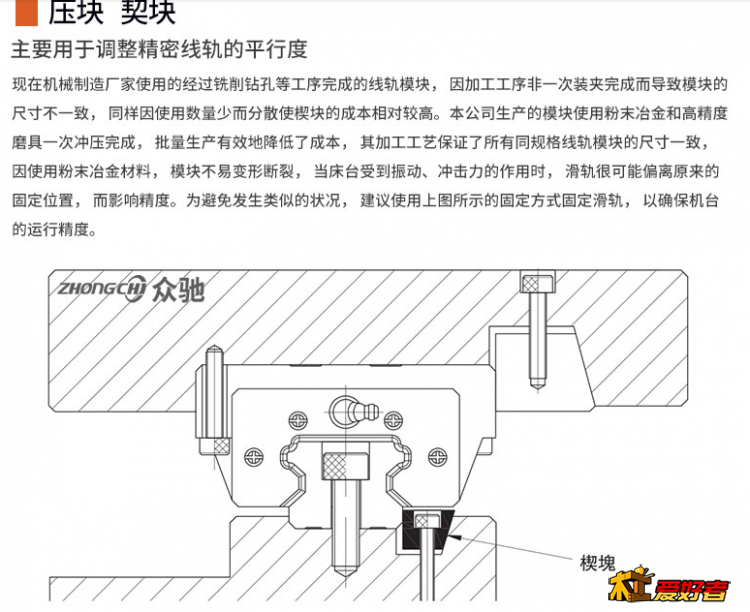

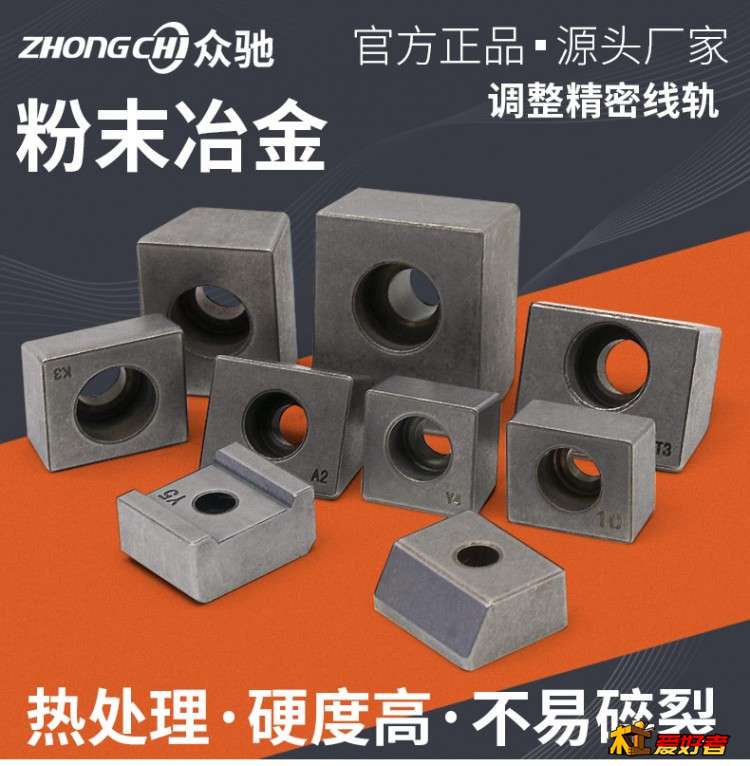

这个。。。。其实有 专门的 直线导轨 压块卖的 1个 1块多 。。。。。
5 @) w, C6 V; j$ |1 G
' {' G8 f* W+ P
# \/ B" q; ~% w% `
) I4 o7 B! |( }* \

+ e2 e5 o2 H$ l" L/ d/ P8 J6 n0 o这种 不会移动 方便 。。。。
) I  D+ {, D8 m$ }: i1 v6 K
, W* o0 D" `9 R* i, j$ X

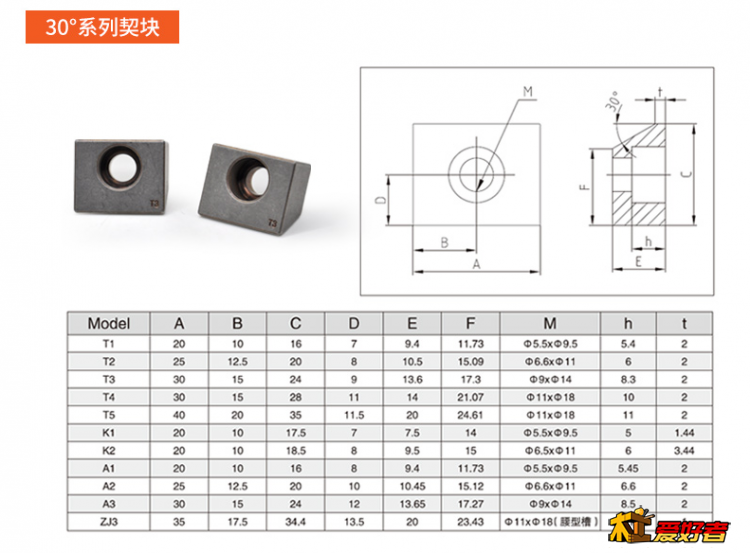

20方轨 用  K1 型号就行。1.2~1.3元 一个。。
7 M' e+ p; C: l% b  D/ f/ \: j1 ]
另外这个 千分表 明显用错了。 打导轨 要用 杠杆式 千分表。 这种滚珠压力式 是测不出来的。


) v$ n" L  o4 y, K

伟6159

请教一下，这一种压块，要怎么开槽才顶得好

-可可

伟6159 发表于 2020-09-02 14:22
: q6 D% @* j& U& e4 L% M0 m# \" i请教一下，这一种压块，要怎么开槽才顶得好

1 k3 X( g0 {* `* N* m不用开槽打孔就好

来自安卓APP客户端

q1251542554

湖湖 发表于 2020-09-02 12:54
, I+ P1 P* }1 d$ p# g1 e4 [5 J本帖最后由 湖湖 于 2020-9-2 13:05 编辑
/ T% v/ n8 C1 A& J8 h
! n/ u' D+ z* ]7 C. |: T
这个。。。。其实有 专门的 直线导轨 压块卖的 1个 1块多 。。。。。





这种 不会移动 方便 。。。。
0 ?8 B1 \+ d1 l$ h
" f: L' m5 |$ E  q  O6 Y
3 }" C& \) q% Q* I% _9 ?4 b& x20方轨 用  K1 型号就行。1.2~1.3元 一个。。

/ c3 V3 S, T9 L* R2 B9 `另外这个 千分表 明显用错了。 打导轨 要用 杠杆式 千分表。 这种滚珠压力式 是测不出来的。

; y7 |, z5 S* A& M2 z上银导轨手册里推荐的固定方式也有用滚针固定的，很多大机床也是用滚针的，方法没错，但是楼主这个靠山意义不大，聊胜于无。

来自安卓APP客户端

-可可

湖湖 发表于 2020-09-02 12:54
' K5 l: @& c) ?# X  l本帖最后由 湖湖 于 2020-9-2 13:05 编辑
1 z5 p) {7 E: P. l; ~( W
- F% P# m! O+ v' x7 h
这个。。。。其实有 专门的 直线导轨 压块卖的 1个 1块多 。。。。。
# t8 d+ g) q8 P3 d
% ~7 g( V& z/ K  F. W
* B  h' l8 o6 f0 ]& H8 r, [) s
3 `2 w$ r9 d- e9 Y$ t* ^# P" ^: [; V
# X- B" T4 s& v0 g  o$ e5 _
- _% D, R$ G% Y; Y: j这种 不会移动 方便 。。。。

8 c% \; X' M6 I7 U+ T: w
! @: L  I" R! u* N20方轨 用  K1 型号就行。1.2~1.3元 一个。。

1 n% R4 W/ V4 D+ Z; w& u另外这个 千分表 明显用错了。 打导轨 要用 杠杆式 千分表。 这种滚珠压力式 是测不出来的。

3 `; X# B0 k7 ^4 h1 a我这个就是在一块平面钢板安装的 也买过这种压块你发的这种带靠山或者叫沟槽的我加工不了呀
* q1 Q- y" v! f0 i至于杠杆表啥的 本身我也是外行只能凑合用百分表打了一下也买不起好的表  这个视频只做演示不代表精度

来自安卓APP客户端

zfskj

请教一下楼主。滚针的沉头螺丝孔的位置怎么确定的，距离导轨的外边缘的距离是多少？多谢

来自安卓APP客户端

-可可

zfskj 发表于 2020-09-05 20:38
. Z, A. g, ~' ^" l. M5 e请教一下楼主。滚针的沉头螺丝孔的位置怎么确定的，距离导轨的外边缘的距离是多少？多谢

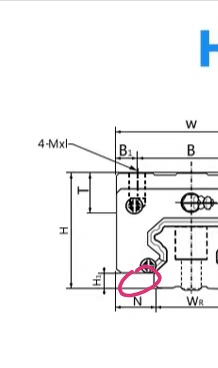

$ _: N4 X* A1 o我是按导轨中心孔算的 导轨中心孔 +导轨宽度的一半+钢柱直径+沉头螺丝直径的一半+0.2mm

来自安卓APP客户端

-可可

zfskj 发表于 2020-09-05 20:38
请教一下楼主。滚针的沉头螺丝孔的位置怎么确定的，距离导轨的外边缘的距离是多少？多谢

我用3.5直径的滚针m4的沉头螺丝距离导轨边缘就是3.5+2+0.2=沉头螺丝的中心孔
* j# g4 W8 t# i* N* p/ V6 M当然也得考虑滑块通过高度

来自安卓APP客户端

-可可

伟6159 发表于 2020-09-02 14:22
请教一下，这一种压块，要怎么开槽才顶得好

: ]( I5 W" B3 l1 v2 j槽没开过 这个只是打孔用沉头螺丝滚柱侧压导轨

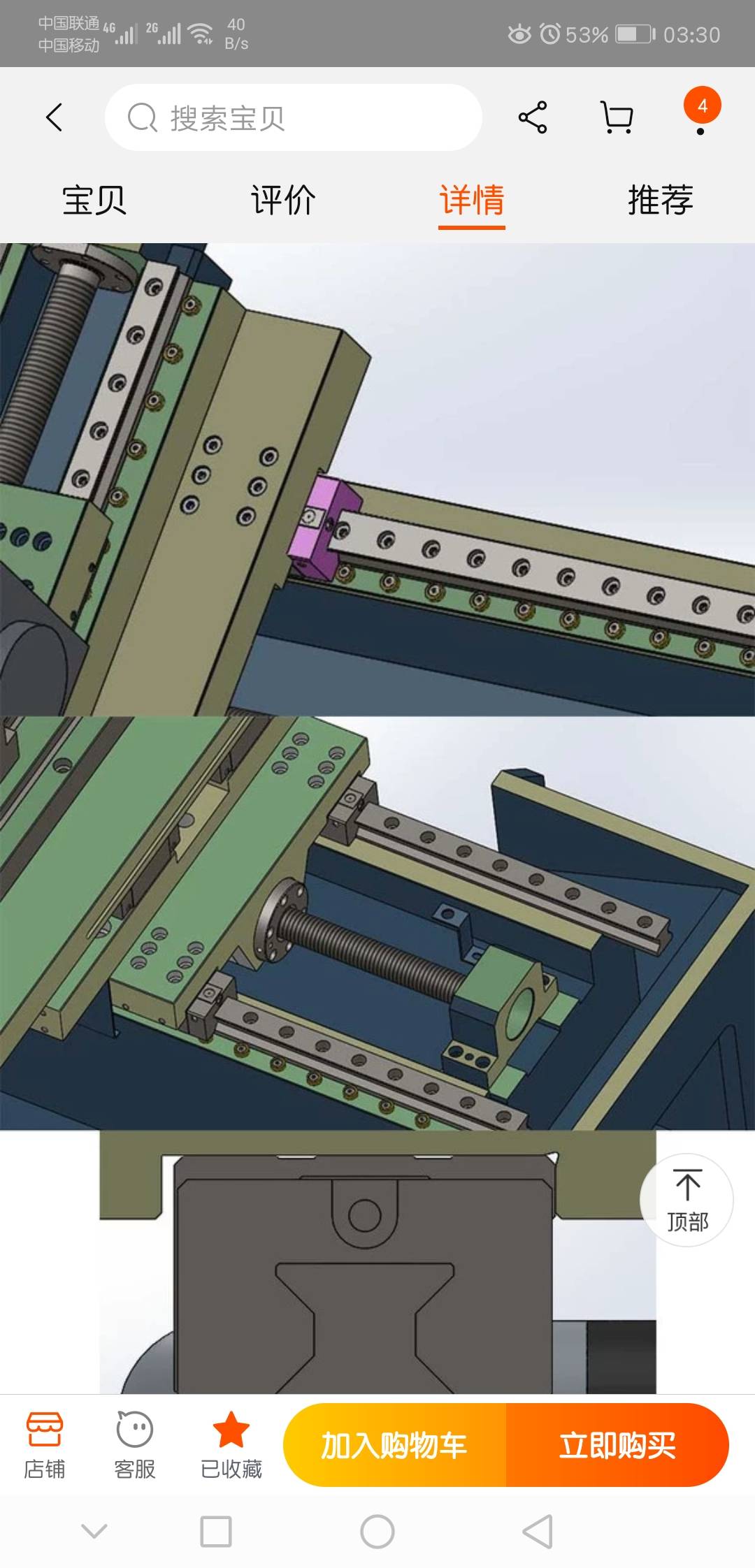

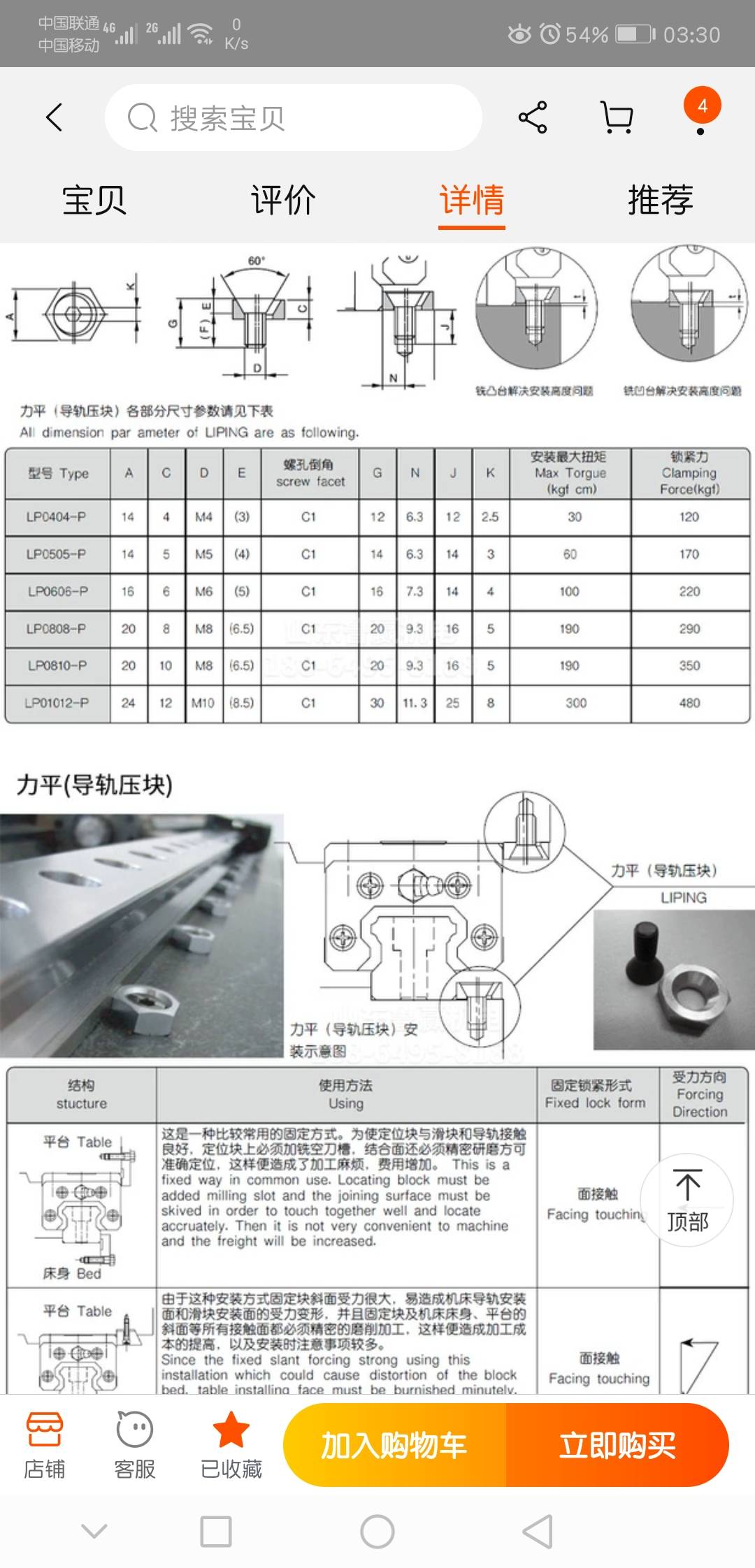

! q& w/ V5 S5 q这个要嫌麻烦 有一种偏心螺母固定的 可以到某宝看看 这不是广告哈



1 p% X/ a( ]  m! Z$ n) B4 r9 `5 x3 S

来自安卓APP客户端

zfskj

-可可 发表于 2020-09-06 04:41
我用3.5直径的滚针m4的沉头螺丝距离导轨边缘就是3.5+2+0.2=沉头螺丝的中心孔
4 p$ }) Y, u4 Y5 d, |, m$ t8 w当然也得考虑滑块通过高度

1 P3 j4 n/ }- W. X/ D多谢啦

来自安卓APP客户端

随风666

zfskj 发表于 2020-9-5 20:38
请教一下楼主。滚针的沉头螺丝孔的位置怎么确定的，距离导轨的外边缘的距离是多少？多谢

这位置很好算出来的。
0 w. e4 b$ |# [) }# ]) Z$ I
9 J/ u9 l9 q2 `( O' N线轨固定螺丝孔和沉头螺丝孔边缘距离=线轨宽度一半 +滚针直径。

: C  k6 J0 l3 x- R因为比如说，沉头螺丝是M3的，实际上M3螺丝直径不到3MM,少的这点刚刚就是滚针穿进来的间歇，这个间歇不能大，大了滚针螺丝固定效果不太好的。

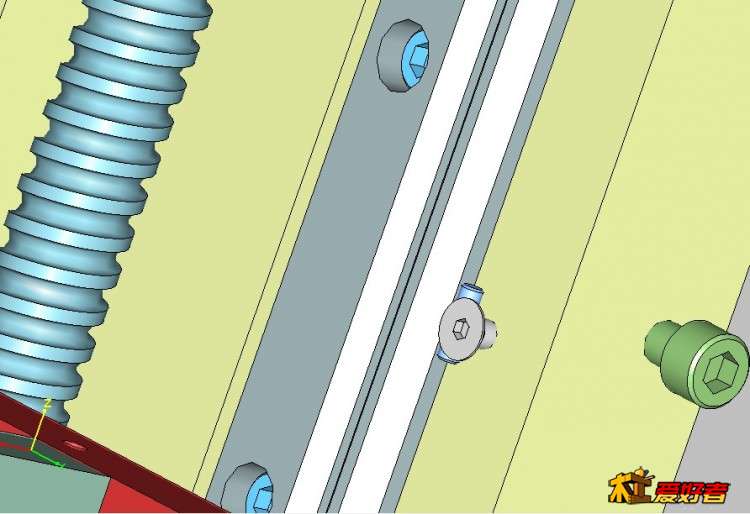

! P% I" z: o' O细看下图，一下就明白了的。

随风666

上面可可木友说那距离再加0.2，不是不可，是不好，不加滚针都能轻松穿进去了，那么为什么要加？
加了间歇更大的，固定效果相对没有不加好。

zfskj

随风666 发表于 2020-09-06 09:56
$ O; e/ @- I, g上面可可木友说那距离再加0.2，不是不可，是不好，不加滚针都能轻松穿进去了，那么为什么要加？
3 |$ S& e& V1 m8 |% z  S加了间歇更大的，固定效果相对没有不加好。

多谢

来自安卓APP客户端

虹源文具

楼主您好，
( c! h  c- D" Y  t, V4 H我看到的是每条轨只有一面是那个滚针靠山调节，另一面是一整条的，那如何调呀。那面是一整条的不好调吧？

来自安卓APP客户端
